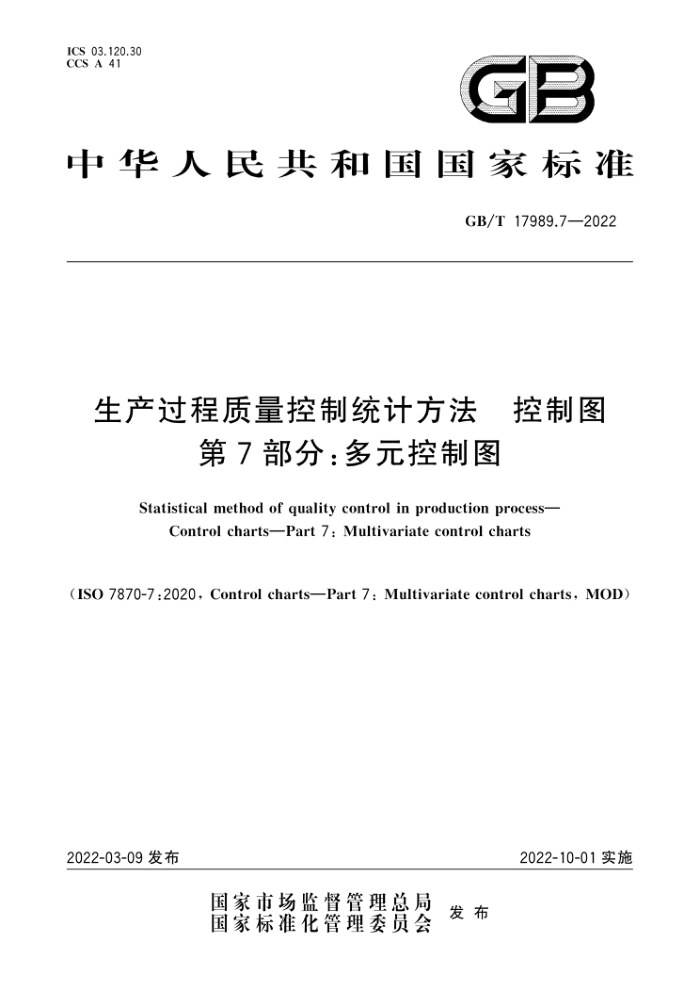

ICS 03.120.30 CCS A 41
中华人民共和国国家标准
GB/T 17989.7—2022
生产过程质量控制统计方法控制图第7部分：多元控制图
Statistical method of quality control in production process—Control charts——Part 7: Multivariate control charts
(ISO 7870-7:2020,Control charts—Part 7: Multivariate control charts, MOD)
2022-10-01实施2022-03-09发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 17989.7—2022
生产过程质量控制统计方法 控制图第7部分：多元控制图
1 范围
本文件描述了构建和应用多元控制图进行统计过程控制的指南，并建立了使用和理解计量数据多元控制图的常规方法。
本文件适用于计量型多变量特性的统计过程控制。
本文件没有对主成分分析和偏最小二乘法在多元统计过程控制中的应用予以介绍。注：本文件给出了迄今为止实际应用多元控制图的现状，并没有给出此领域的科学研究现状。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 3358.2 统计学词汇及符号 第2部分：应用统计（GB/T 3358，2—2009，1SO3534-2：2006，IDT)
3 术语和定义
GB/T3358.2界定的以及下列术语和定义适用于本文件。3.1
多变量特性 multivariate characteristics
多变量，单独的或与产品质量相关的d个变量组成的特征集。注1：根据GB/T17989.2，这些变量被用来表示质量特性X，，其中i=1，2，…，d。
注2：多变量特性的观测值可表示为向量x=（x），x2，xxx。）'，因此，多变量可被视为产品的特征向量。多变量的
值可由d-维特征空间中的点表示。
注3：组成向量的所有单变量，在相同的产品或对象中是可测量的。注4：如果使用统计方法来描述多变量，那么该向量被视为d-维随机向量。3.2
置信区域 confidence region
给定的置信水平所定义的d-维多变量特性的d-维区域。注1：置信区域由d-维空间中的线、曲面或超曲面限定。注2：置信区域的形状和尺寸由一个或多个参数来规定。
4 符号和缩略语4.1 符号
下列符号适用于本文件。
