ICS 17.220.20 N 21
GB

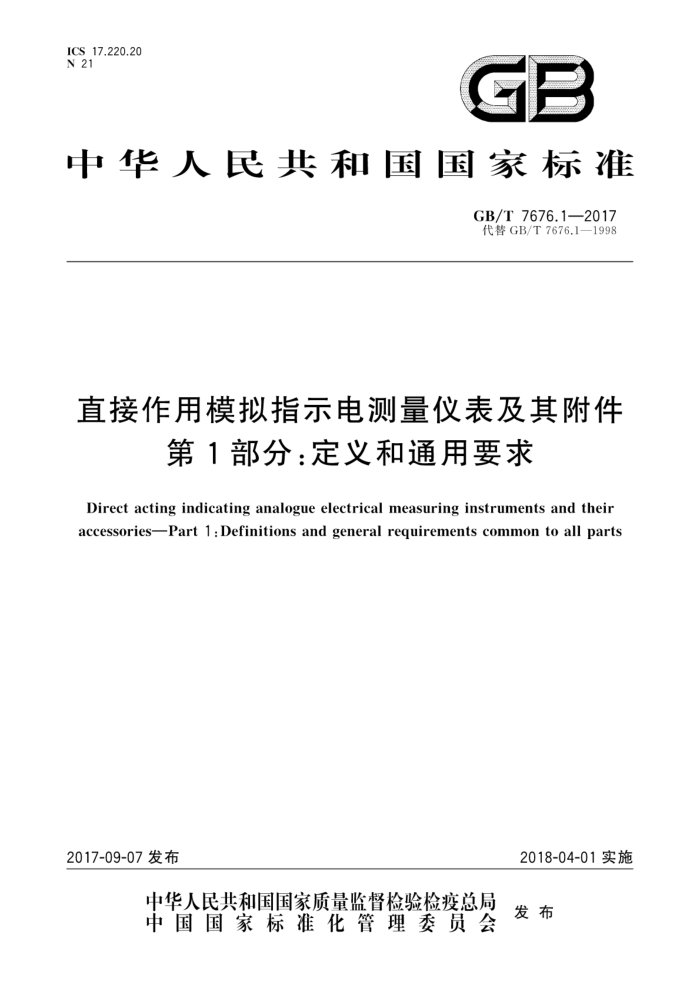

中华人民共和国国家标准
GB/T7676.1—2017 代替GB/T7676.1—1998
直接作用模拟指示电测量仪表及其附件
第1部分：定义和通用要求
Direct acting indicating analogue electrical measuring instruments and their accessoriesPart 1:Definitions and general requirements common to allparts
2017-09-07发布
2018-04-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和国
国家标准
直接作用模拟指示电测量仪表及其附件
第1部分：定义和通用要求
GB/T 7676.1—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2017年9月第一版
*
书号：155066·1-56421
版权专有 侵权必究 GB/T7676.1—2017
目 次
前言引言
m
范围规范性引用文件术语和定义 3.1 通用术语 3.2 按其工作方式分类描述的仪表 3.3 仪表的结构术语 3.4 仪表的特性 3.5 特性值…· 3.6 影响量、参比条件、标称使用范围和预处理· 3.7 不确定度及改变量 3.8 准确度等级和等级指数 3.9 试验分类、分级和符合性 4.1 分类 4.2 分级 4.3 与本部分要求的符合性 5技术要求 5.1 参比条件 5.2 基本不确定度极限、基准值 5.3 标称使用范围和改变量 5.4 工作不确定度、系统综合不确定度和改变量 5.5 电的要求 5.6 结构要求信息、标志和符号
1
2
3
.
10
10 1
13
13 1.0 14
15
:
16 16 18 19 21
6
.
6.1 信息 6.2 通用标志符号及其位置 6.3 关于影响量的标称使用范围和参比值的标志 6.4 仪表和附件用标志符号 6.5 接线端的标志和符号 6.6 使用说明书包装和贮存检验规则 8.1 检验的分类 8.2 型式试验
25 26 26 27 28 33
33
34
8
34 34 GB/T7676.1—2017 8.3 例行试验（出厂检验） 8.4 周期性试验 8.5 不合格分类 8.6 检验结果的判定附录A（规范性附录） 基本不确定度限值和改变量附录B（资料性附录） 相对湿度极限和环境温度的关系附录C（资料性附录） 基本不确定度、工作不确定度以及系统综合不确定度附录D（规范性附录） 基本的例行试验(出厂检验)项目· 附录E（资料性附录） 与前一版本相比主要的技术变化参考文献
34
34 34 34
35
37
38 41 42
46
图1 测量范围10A～50A（略去测量范围以外的细分度线）图2 测量范围80V~110V（测量范围为：图3 测量范围0.06MQ~0.4MQ和0.1MQ~2MQ 图A.1 温度影响图A.2 温度影响图 B.1 环境温度和相对湿度的关系图C.1 不同类型的不确定度
22
22 23
35 36 37
38
表1 试验时有关影响量的参比条件和允许偏差表2标称使用范围限值和允许改变量表3导电杆的螺纹直径和接触面直径或面积表4测量单位的符号表5 SI词头表6仪表和附件用标志符号
15 17 24 27 27 29 GB/T 7676.1—2017
前言
GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：第1部分：定义和通用要求；
第2部分：电流表和电压表的特殊要求；一第3部分：功率表和无功功率表的特殊要求；一第4部分：频率表的特殊要求：一第5部分：相位表、功率因数表和同步指示器的特殊要求一第6部分：电阻表（阻抗表）和电导表的特殊要求；一第7部分：多功能仪表的特殊要求；一第8部分：附件的特殊要求；
- -
第9部分：推荐的试验方法。 本部分为GB/T7676的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T7676.1一1998《直接作用模拟指示电测量仪表及其附件第1部分：定义和通用
要求》。
与GB/T7676.1一1998相比，变化较大。增补了35个新术语，采用不确定度代替误差，调整了标准结构，修改了多个条款，具体的变化参见附录E。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。 本部分主要起草单位：哈尔滨电工仪表研究所、上海英孚特电子技术有限公司、浙江正泰仪器仪表
有限责任公司、国网湖北省电力公司电力科学研究院、国网江西省电力公司电力科学研究院、国网湖南省电力公司电力科学研究院、国网四川省电力公司计量中心、国网北京市电力公司、北京自动化控制设备厂、德力西集团仪器仪表有限公司、国网重庆市电力公司电力科学研究院、河南省电力公司电力科学研究院、国家电工仪器仪表质量监督检验中心、冀北电力有限公司计量中心、山东省计量科学研究院、深圳友讯达科技股份有限公司、上海康比利仪表有限公司、上海市计量测试技术研究院、浙江省计量科学研究院、中南仪表有限公司、河南省计量科学研究院、浙江迪克森电器有限公司、深圳星龙科技股份有限公司、华立科技股份有限公司。
本部分主要起草人：薛德晋、丁振、裴茂林、申莉、陈波、刘献成、李冀、王伟能、白泰、秦国鑫、来磊、 霍建华、霍涛、郭小广、陈闻新、吴维德、王念莉、侯兴哲、刘丹、王三强、靳绍平、赵锋、袁慧、甘依依、 周丽霞、李道民、王新军、李荣平、刘复著、郑孟霞、赵锦锦、邵凤云、冯学礼、林晓龙、刘沛、郑元豹、 黄建钟、蔡毅、曾任途、刘鹃、毕伟。
本部分所代替标准的历次版本发布情况为：
GB/T776—1965、GB/T776—1976; GB/T7676.1—1987、GB/T7676.1—1998。
II GB/T7676.1—2017
引言
原GB/T7676一1998是等同采用IEC60051。标准的主要技术内容仍然反映着40年前的水平。 20世纪和21世纪可以说是技术日新月异的年代，是电子技术飞速发展和信息爆炸的年代。现在模拟指示仪表已不再是机电式仪表的天下，出现了很多带有电子式变换器的模拟指示仪表，几乎所有的电参数测量都可以通过电子变换器式仪表来实现。扩大量限的附件也不再是分流器、阻抗器的天下，霍尔传感器和分流器相比，具有在不断开电流回路的情况下更换扩大量限装置的优点。电子放大器可以将小电流的测量范围进一步扩大。但是电子变换器的出现又带来了很多新的情况，比如说波形畸变的影响、 电磁兼容性等等方面的问题，
为此，本部分的此次修订为技术修订。 根据当前模拟指示电测量仪表的发展，本次技术修订增加了新的仪表和附件的型式： ·电子变换器； ·霍尔电流传感器； ·霍尔电压传感器； ·开环霍尔电流传感器； ·闭环霍尔电流传感器； ·手持式仪表； ·模组导轨表； ·控制箱导轨表； ·板面安装式仪表； ·过载电流表； ·展开式电压表。 由于电子器件的大量使用，电磁兼容性的问题突出出来，本次修订提出了电磁兼容性要求和试验
方法。
由于真值无法获得，误差的概念显得含混不清。本次修订按照GB/T6592一2010的规定，首次在仪表标准中用仪表不确定度代替误差来表达测量结果。
近年来，国际上对产品的安全要求越来越严格而明确。国际电工委员会出版了IEC61010-1：2010 《测量、控制和实验室设备的安全要求》。为了适应国际上的变化，此次技术修订时采用了最新的国际安全标准，并明确了适用的条款。
原标准的使用条件基本上是实验室仪表的受控环境条件，而仪表的实际使用环境是十分复杂的，此次修订扩充了使用的气候环境条件和机环境条件，使仪表能适应各种环境条件
为了使用，本次修订规定了包装和贮存、规定了检验规则；为了保证产品的质量稳定性，在试验型式
方面增加了周期性试验。
IV GB/T7676.1—2017
直接作用模拟指示电测量仪表及其附件
第1部分：定义和通用要求
1范围
GB/T7676的本部分规定了直接作用模拟指示电测量仪表及其附件的术语和定义、分类、分级、通用技术要求、信息、标志和符号，包装和贮存以及检验规则。
本部分适用于直接作用模拟指示的电测量指示仪表，如：
电流表和电压表；功率表和无功功率表；指针式和振簧式频率表；相位表、功率因数表和同步指示器；电阻表(阻抗表)和电导表；上述形式的多功能仪表；
-
本部分也适用于：
某些与上述仪表连同使用的附件，如： ·分流器； ·串联电阻器和阻抗器； ·霍尔电流传感器； ·霍尔电压传感器； ·电子变换器。 当附件与仪表连用并在组合状态下进行调整时的仪表与附件的组合。
一其分度线与输人电量的关系为已知，但不直接对应的直接作用模拟指示电测量仪表。
在其测量和/或辅助电路中具有电子器件的仪表和附件。 GB/T7676不适用于：
另有相应国家标准规定的特殊用途仪表；另有相应国家标准规定的用作附件的特殊用途装置。
本部分对仪表或附件的尺寸要求未作规定
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191—2008 包装储运图示标志 GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.55—2006 电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验 GB/T2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4208—2017 外壳防护等级（IP代码）
1 GB/T 7676.1—2017
GB/T4798.3—2007 电工电子产品应用环境条件第3部分：有气候防护场所固定使用 GB/T4798.7—2007 电工电子产品应用环境条件第7部分：携带和非固定使用 GB/T6592—2010 电工电子测量设备的性能表示 GB/T7676.9—2017 直接作用模拟指示电测量仪表及其附件第9部分：推荐的试验方法 GB/T17626.2—2006 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3—2016 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击)抗扰度试验 GB/T17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验 GB/T17626.12—2013 电磁兼容 试验和测量技术 振铃波抗扰度试验 IEC61010-1:2010 测量、控制和实验室使用的电气设备的安全要求第1部分：通用要求（Safety
requirement for electrical equipment for measurement, control,and laboratory usePart l: General requirements)
3 ：术语和定义
GB/T6592一2010界定的以及下列术语和定义适用于本文件。
3.1 通用术语
3.1.1
电测量仪表 electrical measuring instrument 使用电或电子的方法测量电量或非电量的测量仪表 [GB/T6592—2010，定义3.2.4]
3.1.2
模拟显示仪表 analoguedisplay instrument 以被测量的连续函数反映或显示输出信息的测量仪表。 注：以微小的步进的方式改变指示值但不以数字显示的仪表也归属为模拟仪表。
3.1.3
指示（测量）仪表 indicating(measuring)instrument 显示示值的测量仪表。 注1：显示可以是模拟的（连续的或不连续的）、数字的或代码的。 注2：多个量值可以同时显示。 注3：显示式测量仪表也可提供记录注4：显示可能包括由观察者不能直接读取，但是能够被适当的装置解读的信号注5：指示仪表可以由一系列变换器及其处理装置附件组成，也可以由单个变换器构成注6：改写GB/T6592—2010的定义3.2.2。删除了GB/T6592—20103.2.2定义的注1～注5后的[IEV以及注6
和注7。
3.1.4
直接作用指示仪表directactingindicatinginstrument 指示器与可动部分机械连接且由可动部分驱动的仪表，
3.1.5
电子测量仪表 electronicmeasuringinstrument 用电子的方式测量电量或非电量的仪表。
2
