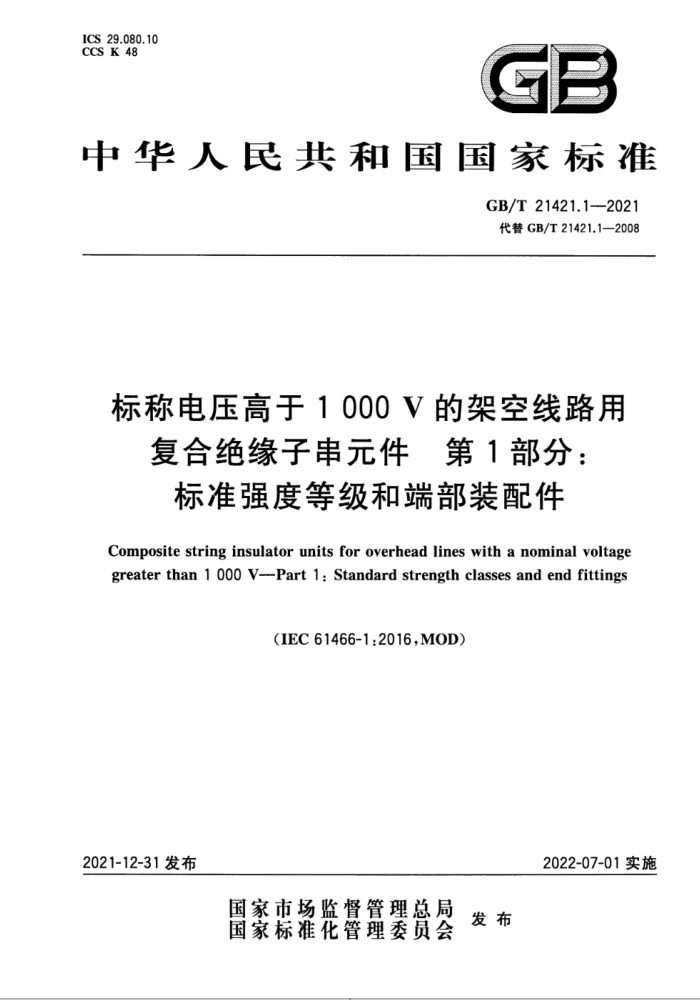

ICS 29.080.10 CCS K 48
中华人民共和国国家标准
GB/T 21421.1—2021 代替GB/T21421.1—2008
标称电压高于1000 V的架空线路用复合绝缘子串元件 第1部分：标准强度等级和端部装配件
Composite string insulator units for overhead lines with a nominal voltage greater than 1 000 V—Part 1: Standard strength classes and end fittings
(IEC 61466-1:2016,MOD)
2021-12-31发布2022-07-01实施
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 21421.1—2021
标称电压高于1000 V的架空线路用复合绝缘子串元件 第1部分：标准强度等级和端部装配件
1 范围
本文件规定了复合绝缘子串元件机械特性的规定值和使用在复合绝缘子串元件上联接的主要尺寸，使不同的制造者提供的绝缘子和端部装配件能够装配及互换。
本文件还规定了复合绝缘子串元件的标准联接符号表示方法。注1：试验的一般规定和方法见相关产品标准。
注2：本文件仅涉及联接装配所必要的尺寸，不规定材料性能和工作负荷，表1给出了端部装配件与强度等级的尺
寸配合。
本文件适用于标称电压高于1000V、频率不超过100Hz的交流架空线路用复合绝缘子串元件，以及标称电压高于1500V直流架空线路用复合绝缘子串元件。
本文件还适用于变电站或电力牵引线路使用的类似设计的绝缘子。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.8—2009 电工术语 绝缘子（IEC 60050-471：2007，IDT）GB/T 4056—2019 绝缘子串元件的球窝联接尺寸（IEC 60120：1984，MOD）
GB/T19519—2014 架空线路绝缘子 标称电压高于1000 V交流系统用悬垂和耐张复合绝缘子 定义、试验方法及接收准则（IEC 61109：2008，MOD）
GB/T 22079—2019 户内和户外用高压聚合物绝缘子 一般定义、试验方法和接收准则(IEC 62217:2012,MOD)
GB/T 25317—2010 绝缘子串元件的槽型连接尺寸（IEC 60471：1977，IDT）
3 术语和定义
GB/T2900.8—2009、GB/T 22079—2019和GB/T19519—2014界定的术语和定义适用于本文件。
4 机械和尺寸特性
复合绝缘子串元件的规定特性如下：————规定机械负荷（SML）；——标准联接。
GB/T 21421.1—2021
所有尺寸均以毫米（mm）表示。尺寸适用于经过了表面处理后的成品。
5 标准方案
本文件包括11种SML等级规格和5种联接系列。
SML等级规格（单位为kN）为：40、70、100、120、160、210、300、420、550、840、1000。5种联接系列为：
————一种脚球联接标准系列，按照GB/T4056——2019的规定；————一种帽窝联接标准系列，按照GB/T4056——2019的规定；——一种L形扁脚联接标准系列，按照GB/T 25317—2010的规定；————种L形槽联接标准系列，按照GB/T25317——2010的规定；——一种耳环形联接标准系列，应符合附录 C的规定。
6 绝缘子联接符号含义
绝缘子联接符号的排列及意义如下。CD (2)
(3)(4)
(5) (6)
（1）型式代号：
● CS——交流系统用棒形悬式复合绝缘子；● CSD——直流系统用棒形悬式复合绝缘子。（2）规定机械负荷（SML）等级，千牛（kN）数。（3）上端联接型式。（4）上端联接标记。（5）下端联接型式。（6）下端联接标记。
脚球、帽窝、扁脚、U形槽、耳环形联接，分别用字母B、S、T、C、E表示。绝缘子上端的定义与伞倾角有关，当伞裙为对称分布时，联接字母不分上下，见图1。
