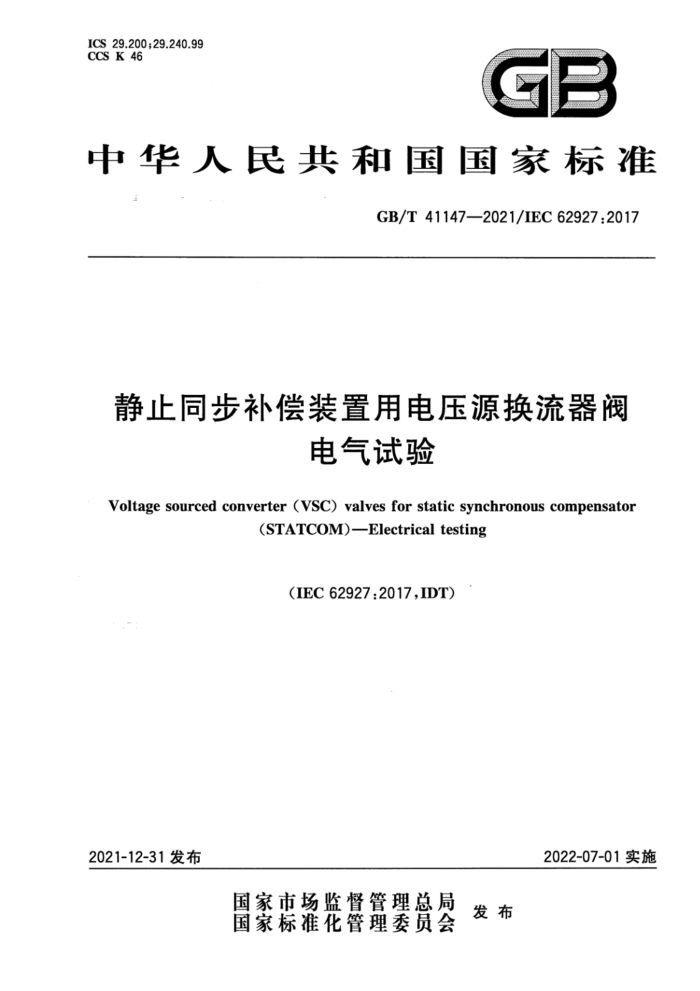

ICS 29.200;29.240.99 CCS K 46
中华人民共和国国家标准
GB/T 41147——2021/IEC 62927:2017
静止同步补偿装置用电压源换流器阀电气试验
Voltage sourced converter(VSC)valves for static synchronous compensator (STATCOM)——Electrical testing
(IEC 62927:2017,IDT)
2022-07-01实施2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 41147——2021/IEC 62927:2017
静止同步补偿装置用电压源换流器阀电气试验
1 范围
本文件适用于静止同步补偿装置（STATCOM）的电压源换流器（VSC）中的自换相阀，仅限于电气型式试验和产品试验。
本文件规定的试验基于空气绝缘的阀。对于其他类型的阀，试验要求和验收标准由买方和卖方协商决定。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 20990.1—2020 高压直流输电晶闸管阀 第1部分：电气试验（IEC 60700-1：2015，MOD）注：GB/T 20990.1—2020被引用的内容与IEC 60700-1：2015被引用的内容没有技术上的差异。IEC 60060（所有部分） 高电压试验技术（High-voltage test techniques）注：GB/T16927（所有部分）高压试验技术【IEC 60060（所有部分）】
IEC 60060-1 高电压试验技术 第1部分：一般定义及试验要求（High-voltage test techniques—Partl:General definitions and test requirements)
注：GB/T 16927.1—2011 高电压试验技术 第1部分：一般定义及试验要求（IEC 60060-1：2010，MOD）IEC60071-1：2006 绝缘配合 第1部分：定义、原则和规则（Insulation co-ordination—Part 1：Definitions,principles and rules)
注：GB/T 311.1—2012 绝缘配合 第1部分：定义、原则和规则（IEC 60071-1：2006，MOD）
IEC 62501 高压直流输电用电压源换流器阀 电气试验【Voltage sourced converter（VSC）valves for high-voltage direct current (HVDC)power transmission—Electrical testing]注：GB/T 33348—2016 高压直流输电用电压源换流器阀 电气试验（TEC 62501：2014，IDT）
3 术语和定义
下列术语和定义适用于本文件。
ISO和IEC在如下网址维护用于标准化的术语数据库：● IEC电子百科：http：//www.electropedia.org/；● ISO在线浏览平台：http：//www.iso.org/obp。3.1 绝缘配合术语3.1.1
试验耐受电压 test withstand voltage
在规定条件下，标准波形的试验电压值。当对完好无损的新阀以规定的施加次数或规定的持续时间施加该试验电压时，不出现任何破坏性放电，并符合为特定试验规定的所有其他验收标准。
GB/T 41147——2021/IEC 62927:2017 3.1.2
内绝缘 internal insulation
处于阀和绝缘材料之外但包含在阀或多重阀单元的轮廓之内的空气介质。3.1.3
外绝缘 external insulation
阀或多重阀单元的外表面周围的空气介质。3.2 功率半导体术语3.2.1
可关断半导体器件 turn-off semiconductor device
能通过控制信号使其开通和关断的可控半导体器件【例如，绝缘栅双极晶体管（IGBT）】。注：有多种可关断半导体器件，例如，绝缘栅双极晶体管（IGBT）、集成门极换流晶闸管（IGCT）以及门极关断晶闸管
（GTO），这些都可用于静止同步补偿装置（STATCOM）中的电压源换流器。为方便起见，本文件用术语绝缘栅双极晶体管指代主要的可关断半导体器件。然而，本文件同样适用于其他可控半导体开关器件。3.2.2
门极关断晶闸管 gate turn-off thyristor GTO晶闸管 GTO thyristor
能通过门极控制开通或关断的可关断半导体器件。注1：门极关断品闸管是一类特殊的品闸管，它是一种大功率半导体器件。
注2：门极换流品闸管（GCT）以及集成门极换流晶闸管（IGCT）是特殊的门极关断品闸管（GTO）。3.2.3
绝缘栅双极晶体管 insulated gate bipolar transistor；IGBT
具有导电通道和PN结的功率开关品体管。通过在栅极和发射极之间施加的电压而产生电场，控制流过通道和结的电流。3.2.4
续流二极管 free-wheeling diode；FWD
具有二极管特性反并联连接到绝缘栅双极晶体管的功率半导体器件。注1：续流二极管有两个端子：一个阳极（A）和一个阴极（K）。注2：流过续流二极管的电流和流过绝缘栅双极晶体管的电流方向相反。注3：“反向并联”和“反并联”的概念等同。3.2.5
绝缘栅双极晶体管-二极管对 insulated gatebipolar transistor-diode pair；IGBT-diode pair 绝缘栅双极晶体管和与其反并联的续流二极管的组合。3.3 换流器的运行状态3.3.1
闭锁状态 blocking state
在换流器的所有绝缘栅双极晶体管上持续施加一个关断信号时，换流器的工作状态。3.3.2
解锁状态 de-blocked state
在换流器的绝缘栅双极晶体管上重复施加开通和关断信号时，换流器的工作状态。3.3.3
阀保护闭锁 valve protective blocking
通过紧急关断一个或多个阀中所有绝缘栅双极晶体管保护阀或换流器不受过高电应力损害的方式。
