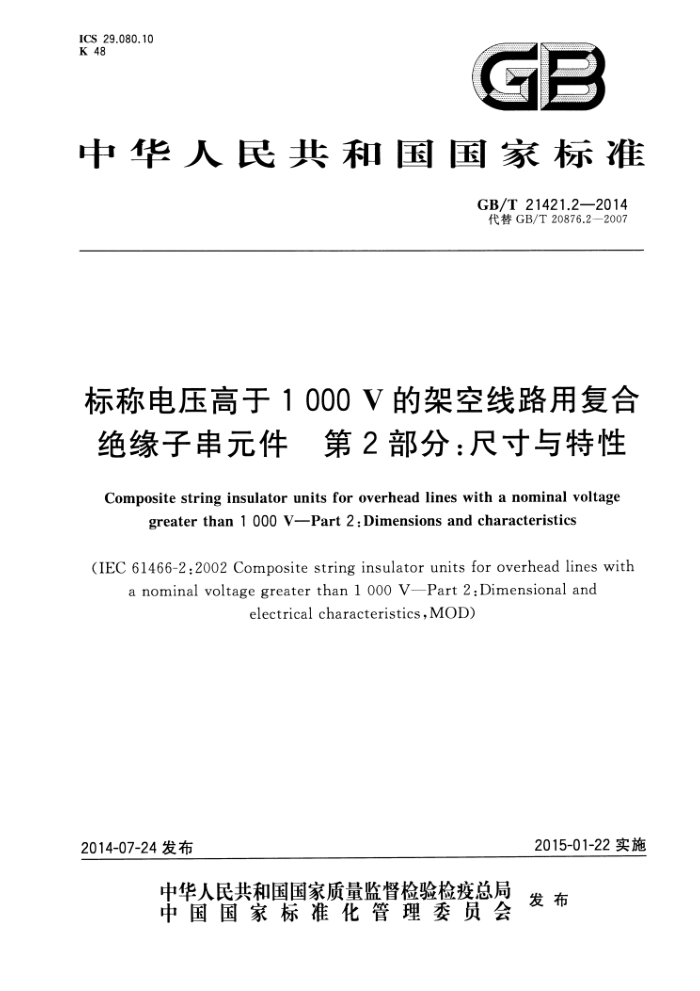

GB/T 21421.2-2014代替 GB/T 20876.2-2007
标称电压高于1000V的架空线路用复合绝缘子串元件第2部分;尺寸与特性
Composite string insulator units for overhead lines with a nominal voltage greater than 1 000 V—Part 2:Dimensions and characteristics
(IEC61466-2:2002 Composite string insulator units for overhead lines with a nominal voltage greater than 1 000 V—Part 2:Dimensional and electrical characteristics,MOD)
2015-01-22实施
2014-07-24发布
目 次
前言…………………………………………………………………………………………………………1
1 范围………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义 ……………………………………………………………………………………………… 1
4 型号 ……………………………………………………………………………………………………….2
5 尺寸与特性……………………………………………………………………………………………… 2
5.1 尺寸…………………………………………………………………………………………………2
5.2 机械特性……………………………………………………………………………………………2
5.3 电气特性…………………………………………………………………………………………… 2
6 绝缘子的特性值 ………………………………………………………………………………………… 2
7 绝缘子的联接标记 ……………………………………………………………………………………… 4
8 电场控制和保护装置 ……………………………………………………………………………………5
附录A（资料性附录） 本部分与IEC61466-2;2002章条编号对照 ………………………………6
图1 耳环形联接结构 ……………………………………………………………………………………… 4
表1 绝缘子的特性值……………………………………………………………………………………… 3
表2 绝缘子的联接标记…………………………………………………………………………………… 4
表3 耳环形联接的尺寸 …………………………………………………………………………………… 5
表A.1 本部分与IEC 61466-2;2002 的章条编号对照 ………………………………………………… 6
前 言
GB/T 21421《标称电压高于1000 V的架空线路用复合绝缘子串元件》分为 2个部分;
——第 1部分∶标准强度等级和端部附件;
​​​​​​​——第2部分∶尺寸与特性。
本部分为 GB/T21421的第2部分。
本部分按照GB/T1.1—2009 给出的规则起草。
1 范围
GB/T21421的本部分规定了架空线路用悬垂和耐张复合绝缘子串元件（以下简称绝缘子）的尺寸、机械和电气特性。
本部分适用于标称电压高于1 000V、频率不超过100 Hz的交流架空线路用绝缘子。本部分也适用于变电站或电力牵引线路使用的类似结构的绝缘子。本部分适用于联接结构符合 GB/T 21421.1-2008的绝缘子。在 GB/T19519—2014中给出了一般定义和试验方法。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
