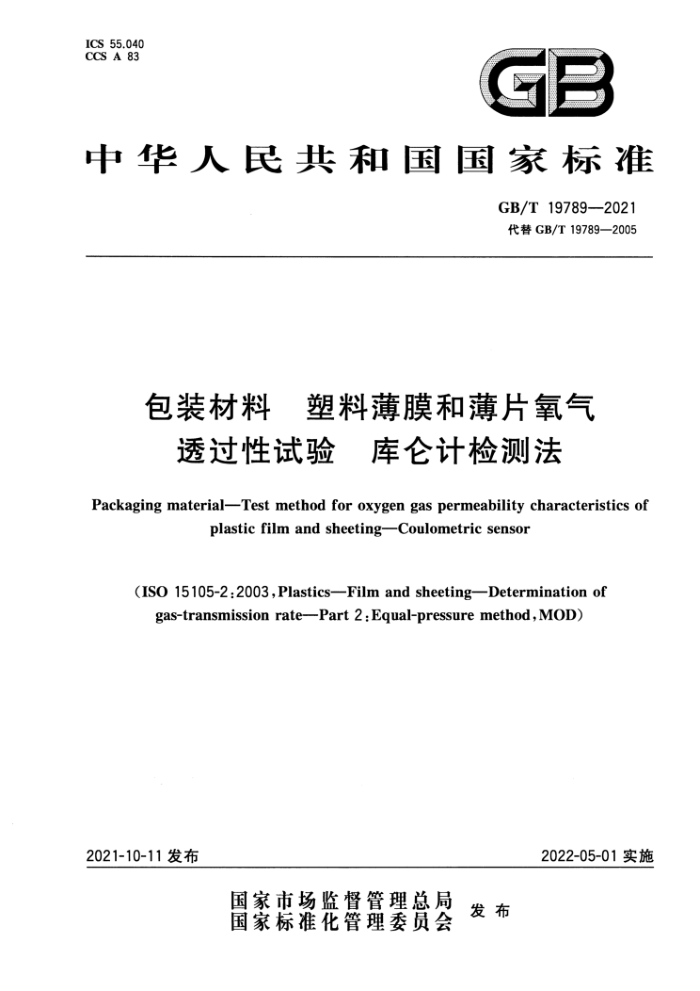

ICS 55.040
GB CCS A 83
中华人民共和国国家标准
GB/T 19789—2021 代替GB/T 19789—2005
包装材料 塑料薄膜和薄片氧气透过性试验 库仑计检测法
Packaging material—Test method for oxygen gas permeability characteristics of plastic film and sheeting—Coulometric sensor
(ISO 15105-2:2003,Plastics—Film and sheeting—Determination of gas-transmission rate——Part 2:Equal-pressure method,MOD)
2021-10-11发布2022-05-01 实施
国家市场监督 管理总局发布
国家标准化管理委员会
GB/T 19789-2021
包装材料 塑料薄膜和薄片氧气透过性试验 库仑计检测法
1 范围
本文件规定了库仑计检测法测试塑料薄膜和薄片等包装材料的氧气透过性的试验原理、试样、试样状态调节和试验环境、仪器与材料、扩散条件、试验步骤、结果计算、试验结果，以及试验报告。
本文件适用于塑料薄膜、薄片、复合材料、纸塑复合材料、塑料涂覆织物等包装材料的氧气透过性的测试。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6672—2001 塑料薄膜和薄片厚度测定 机械测量法（ISO 4593∶1993，IDT）
3 术语和定义
下列术语和定义适用于本文件。3.1
氧气透过率 oxygen transmission rate O.GTR
在塑料材料两侧单位氧气分压差下，单位时间内透过单位面积材料的氧气量。3.2
氧气透过系数 coefficient of oxygen permeability A,
单位厚度材料的氧气透过率。
4 试验原理
将测试试样装夹在测试仪渗透腔内（见附录C中图 C.1），从而在渗透腔A、B两腔之间形成一个密闭的阻隔层。A腔内通入氧气，B腔内通氮气载气对 B腔慢慢吹扫。每个腔内的总压力是相等的（环境大气压），由于A腔内的氧气的分压较高，从而使A腔中的氧气透过试样进入 B腔内，随氯气载气一起进入库仑计传感器中进行化学反应并产生电压，该电压与单位时间内通过库仑传感计的氧气量成正比。通过对试验结果的计算，得到试样的氧气透过率和透过系数。
5 试样
5.1 试样应具代表性，无皱褶、折痕、针孔及其他缺陷，且厚度均匀。每片试样的面积应大于测试仪测。
