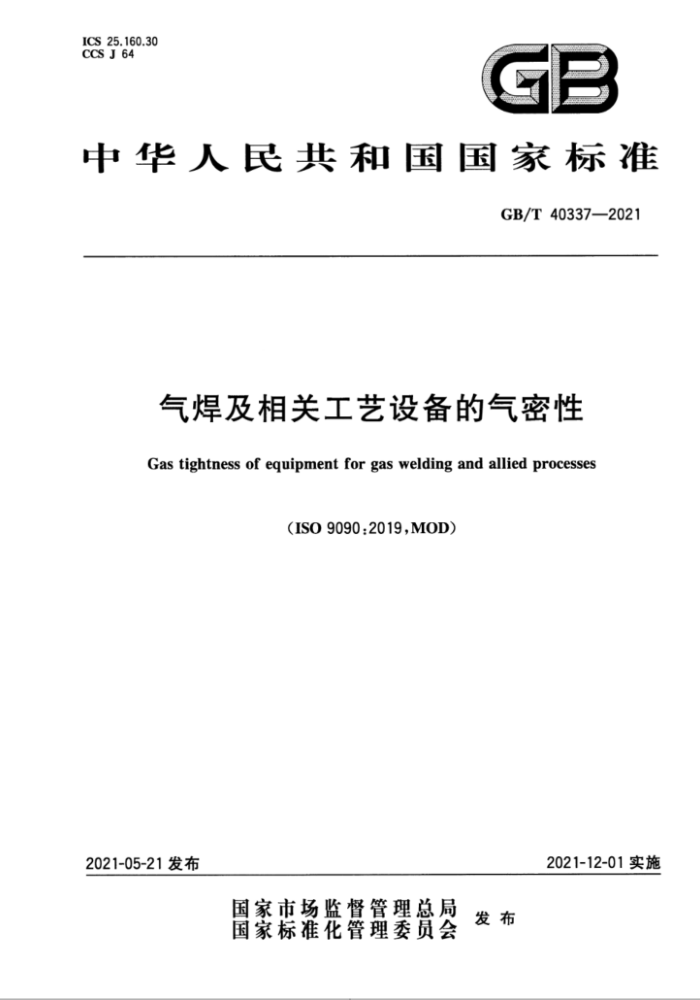

GB/T 40337-2021
气焊及相关工艺设备的气密性
Gas tightness of equipment for gas welding and allied processes(ISO 9090;2019,MOD)
2021-12-01 实施
2021-05-21发布
前 言
本文件按照 GB/T1.1—2020《标准化工作导则 第1部分∶标准化文件的结构和起草规则》的规定起草。
本文件使用重新起草法修改采用 1SO 9090∶2019(气焊及相关工艺设备的气密性》。
本文件与1SO 9090∶2019相比,在结构上有较多调整,附录A列出了本文件与ISO 9090;2019 章条编号对照一览表。
本文件与ISO 9090;2019 相比存在技术性差异,附录B给出了相应技术性差异及其原因的一览表,本文件做了下列编辑性修改∶
——气体压力单位转换为MPa。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由全国焊接标准化技术委员会(SAC/TC55)提出并归口。
1 范围
本文件规定了焊接、切割及相关工艺设备(以下简称"设备")的最大允许外部泄漏率及测量试验方法。
本文件适用于从供气端的软管连接处(气瓶阀的出口或供气站的连接端)到焊割炬的气体出口之间的独立的焊割设备零件或装置。
本文件不适用于供气站。
对某些设备标准规定了其允许最大外部泄漏率,按其标准规定执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中.注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3375 焊接术语
GB/T7899 焊接、切割及类似工艺用气瓶减压器(GB/T7899—2006,ISO 2503-1998,MOD)
3 术语和定义
GB/T3375界定的以及下列术语和定义适用于本文件。
3.1
气体外部泄漏 external gas leakage
不希望出现的气体从设备内部逸出到大气中的现象。
注∶相对于外部准漏,内部泄漏指由于气密性不足或内部结构损坏等原因,导致气体在设备内部未按照设计要求意
外流通的现象,此时气体并未从设备内部逸出到大气中。
3.2
总泄漏率 overall leakage rate
一个完整独立设备的各个泄漏点的泄漏率之和。
