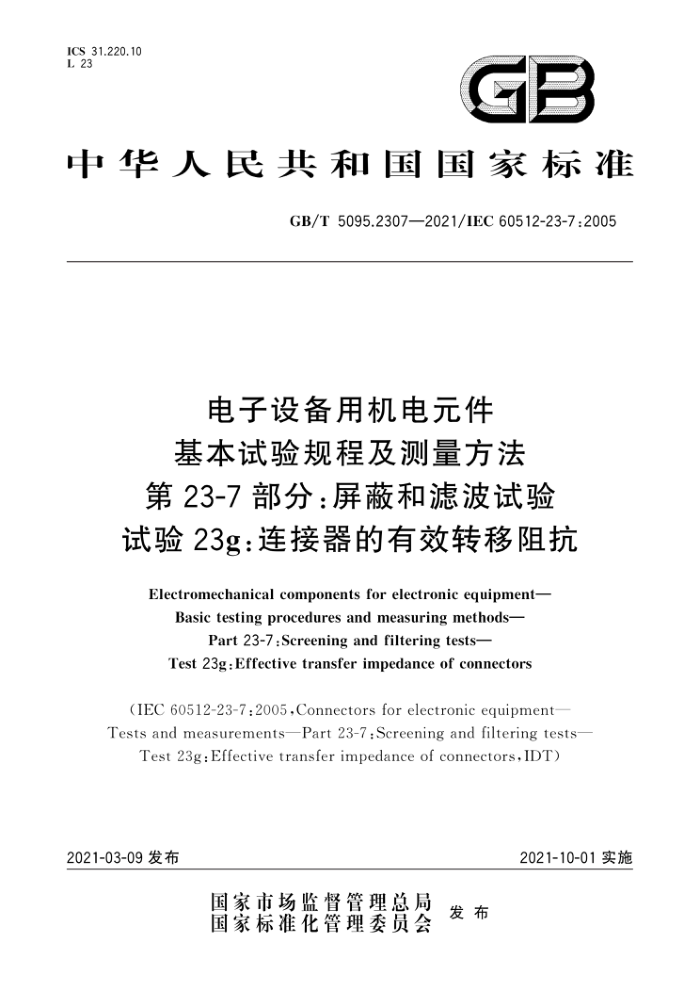

GB/T 5095.2307-2021/IEC 60512-23-7:2005
电子设备用机电元件基本试验规程及测量方法第23-7 部分∶屏蔽和滤波试验试验23g∶连接器的有效转移阻抗
Electromechanical components for electronic equipment-Basic testing procedures and measuring methods—Part 23-7:Screening and filtering tests—
Test 23g:Effective transfer impedance of connectors(IEC60512-23-7:2005,Connectors for electronic equipment—Tests and measurements—Part 23-7:Screening and filtering tests—Test 23g:Effective transfer impedance of connectors,IDT)
2021-10-01实施
2021-03-09 发布
目 次
前育…………………………………………………………………………………………………………1
1图 ………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义 ……………………………………………………………………………………………… 1
4 准备………………………………………………………………………………………………………-4
4.1 试验装置 …………………………………………………………………………………………… 4
4.2 设备 …………………………………………………………………………………………………6
4.3 样品和校准器的准备 ……………………………………………………………………………….7
5 方法 ……………………………………………………………………………………………………… 7
5.1条件………………………………………………………………………………………………… 7
5.2 阻抗一致性…………………………………………………………………………………………7
5.3 连接电致和受试元件的工作衰减 ………………………………………………………………… 7
5.4 程序 …………………………………………………………………………………………………7
6 有效转移阻抗的计算…………………………………………………………………………………… 8
7 相关标准应规定的细则 …………………………………………………………………………………- 9
8 试验记录文件 ……………………………………………………………………………………………9
附录A（资料性附录） 屏蔽衰减计算…………………………………………………………………… 10
附录B（资料性附录） 试验装置校验 …………………………………………………………………… 11
前 言
GB/T 5095《电子设备用机电元件 基本试脸规程及测量方法》按试脸方法分为若于部分。
GB/T 5095的第 23 部分为屏蔽和滤波试验，已经发布或计划发布的部分如下∶
——第 23-3部分;屏蔽和滤波试验 试验 23c;连接器和附件的屏蔽效果 线注入法∶
——第 23-4 部分∶屏蔽和滤波试验 试验 23d∶时域内传输线的反射;
——第 23-7部分∶屏蔽和滤波试验 试验 23g∶连接器的有效转移阻抗。
本部分为 GB/T5095的第 23-7部分。
本部分按照GB/T1.1—2009给出的规则起章。
本部分使用翻译法等同采用IEC60512-23-7∶2005《电子设备用连接器 试验和测量 第23-7部分;屏蔽和滤波试验 试验 23g;连接器的有效转移阻抗》。
