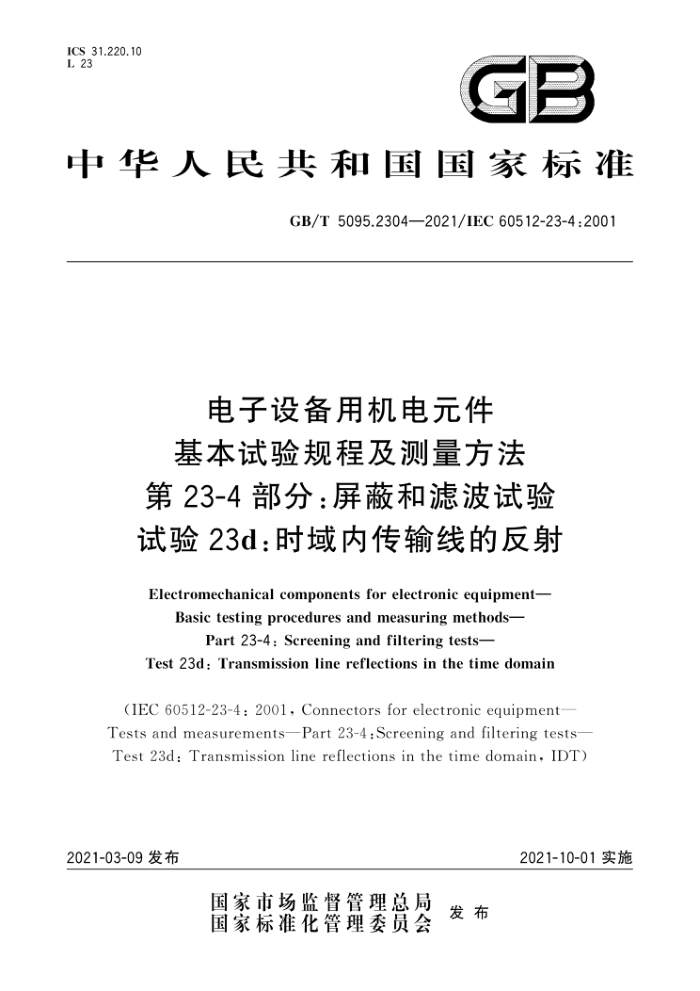

GB/T 5095.2304-2021/IEC 60512-23-4:2001
电子设备用机电元件基本试验规程及测量方法第23-4 部分∶屏蔽和滤波试验试验23d∶时域内传输线的反射
Electromechanical components for electronic equipment—Basic testing procedures and measuring methods—Part 23-4: Screening and filtering tests—
Test 23d: Transmission line reflections in the time domain(IEC60512-23-4:2001,Connectors for electronic equipment—Tests and measurements—Part 23-4:Screening and filtering tests—Test 23d: Transmission line reflections in the time domain,IDT)
2021-10-01 实施
2021-03-09发布
目 次
前言…………………………………………………………………………………………………………1
1 蔻围 ……………………………………………………………………………………………………… 1
2 试酸设备…………………………………………………………………………………………………1
3 试验样品 …………………………………………………………………………………………………- 1
4试验装置 ……………………………………………………………………………………………… 1
4.1 试验方法A用试验装置 …………………………………………………………………………… 1
4.2 试验方法B用试验板 ………………………………………………………………………………1
5 试验程序（方法A和B）…………………………………………………………………………………1
6 试脸的记录文件 …………………………………………………………………………………………2
6.1试验方法A和B……………………………………………………………………………………2
6.2 试验方法B的附加项目 …………………………………………………………………………… 3
附录A（规范性附录〉 用于试验方法 B的试验板说明 ………………………………………………… 4
附录B（资料性附录）TDR实用指南…………………………………………………………………….7
前 言
GB/T5095《电子设备用机电元件 基本试验规程及测量方法》按试验方法分为若干部分。
GB/T 5095的第 23 部分为屏蔽和滤波试验，已经发布或计划发布的部分如下∶
——第 23-3部分∶屏蔽和滤波试验 试验 23c∶连接器和附件的屏蔽效果 线注入法;
——第 23-4 部分∶屏蔽和滤波试验 试验 23d∶时域内传输线的反射;
——第 23-7部分∶屏蔽和滤波试验 试验 23g∶连接器的有效转移阻抗。
本部分为GB/T 5095的第 23-4部分。本部分按照 GB/T1.1—2009给出的规则起章。
本部分使用翻译法等同采用IEC 60512-23-4∶2001《电子设备用连接器 试验和测量 第 23-4部分;屏蔽和滤波试验 试验 23d;时域内传输线的反射》。
本部分做了下列编辑性修改∶
——标准名称由《电子设备用连接器 试验和测量 第 23-4部分;屏蔽和滤波试验 试验 23d;时域内传输线的反射3修改为《电子设备用机电元件 基本试验规程及测量方法 第 23-4部分;屏蔽和速彼试验 试验 23d;时域内传输线的反射》。
请注意本文件的某些内容可能渗及专利。本文件的发布机构不承担识别这些专利的责任。
本部分由中华人民共和国工业和信息化部提出。
本部分由全国电子设备用机电元件标准化技术委员会《SAC/TC166）归口。
