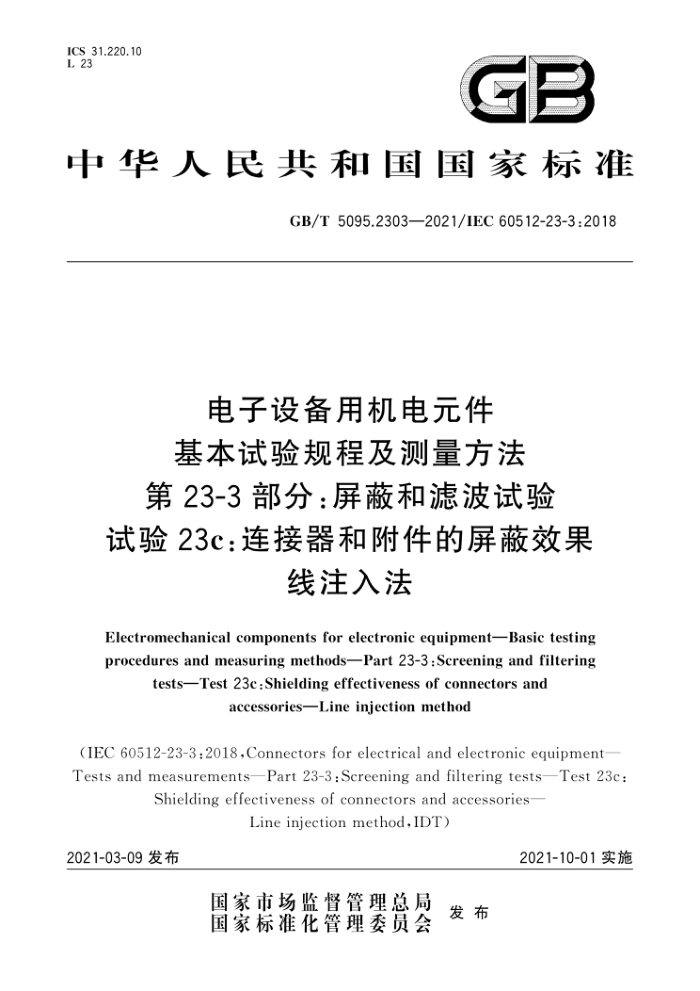

GB/T 5095.2303—2021/IEC 60512-23-3:2018
电子设备用机电元件基本试验规程及测量方法第23-3部分∶屏蔽和滤波试验试验23c∶连接器和附件的屏蔽效果线注入法
Electromechanical components for electronic equipment—Basic testing procedures and measuring methods—Part 23-3:Screening and filtering tests—Test 23c:Shielding effectiveness of connectors and accessories—Line injection method(IEC 60512-23-3:2018,Connectors for electrical and electronic equipment—Tests and measurements—Part 23-3:Screening and filtering tests—Test 23c;Shielding effectiveness of connectors and accessories—Line injection method,IDT)
2021-10-01实施
2021-03-09发布
前 言
GB/T5095《电子设备用机电元件 基本试验规程及测量方法》按试验方法分为若干部分。
GB/T 5095的第 23 部分为屏蔽和滤波试验，已经发布或计划发布的部分如下∶
——第 23-3 部分;屏蔽和滤波试验 试验 23c;连接器和附件的屏蔽效果 线注入法;
——第 23-4 部分∶屏蔽和滤波试验 试验 23d∶时域内传输线的反射;
——第 23-7部分∶屏蔽和滤波试验 试验 23g∶连接器的有效转移阻抗。
本部分为GB/T5095的第 23-3部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分使用翻译法等同采用 IEC'60512-23-3;2018《电气和电子设备用连接器 试验和测量 第23-3 部分∶屏蔽和滤波试验 试验 23c∶连接器和附件的屏蔽效果 线注入法》。
1范围
GB/T5095的本部分规定了测量屏蔽连接器或装有屏蔽附件并端接屏蔽电缆而未提供整体屏蔽的连接器屏蔽效果的标准试验方法。
注 1∶根据连接器的几何形状，实际上并不能总是实现连续的完全屏蔽。
该试验方法适用于屏蔽连接器和具有屏蔽能力的连接器附件，能试验下列不同结构的连接器，
——圆形连接器;
——矩形连接器;
——印制板连接器;
——连接器屏蔽附件。
注2，酷件的定 义量 IFV581-24-10屏蔽附件.即为非展蔽连接器提供展蔽功能的路件，可以是能提供由连续性的
合适的屏蔽外壳、互配的连接器装置∶也可以是自由端电缆连接器外壳和固定端连接器外壳的金属安装表面之间的屏蔽电缆的屏蔽层。自由端连接器外壳上设有电缆屏蔽夹。
该试验方法的原理是利用连接器/附件/电缆组件的固有屏蔽特性.其表面转移阻抗可表示为屏蔽层内的纵向电压与外壳表面的电流之比。
