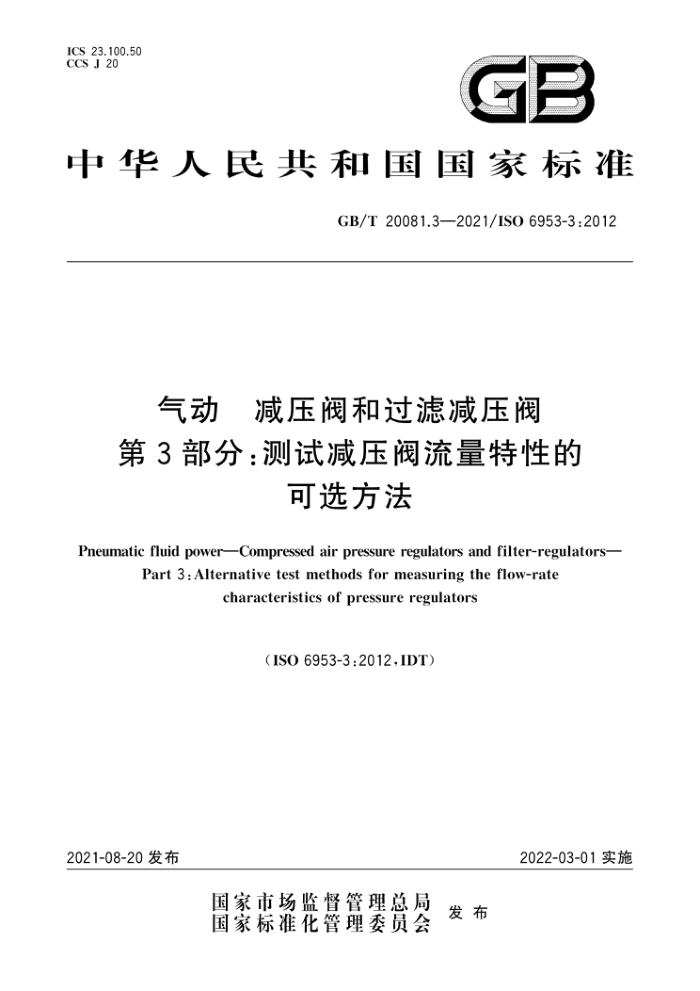

GB/T 20081.3-2021/1SO 6953-3:2012
气动减压阀和过滤减压阀第3部分∶测试减压阀流量特性的可选方法
Pneumatic fluid power-Compressed air pressure regulators and filter-regulators—Part 3;Alternative test methods for measuring the flow-rate characteristics of pressure regulators(ISO 6953-3:2012,IDT)
2022-03-01实施
2021-08-20发布
目 次
前言 ………………………………………………………………………………………………………… 1
引言 ………………………………………………………………………………………………………… 1
1 范围 ………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义 ………………………………………………………………………………………………2
4 符号和单位 ……………………………………………………………………………………………… 2
5测试设备 ………………………………………………………………………………………………… 2
6 测试程序 ………………………………………………………………………………………………… 4
7 测试结果表述 …………………………………………………………………………………………… 9
8 标注说明………………………………………………………………………………………………… 10
附录A（资料性） 测试结果示例………………………………………………………………………… 11
附录B（资料性〉 各种数据处理方法 …………………………………………………………………… 25
附录C（资料性） 可视化的数据处理程序 ……………………………………………………………… 34
附录D（资料性） 调节压力响应的超调和欠调及进口压力变化超出允许范围的图解……………… 36
参考文献…………………………………………………………………………………………………… 41
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分∶标准化文件的结构和起草规则》的规定起草。
本文件是GB/T20081《气动 减压阀和过滤减压阀》的第3部分。GB/T20081已经发布了以下部分∶
——第1部分∶商务文件中应包含的主要特性和产品标识要求;
——第2 部分∶评定商务文件中应包含的主要特性的试验方法;
——第3部分∶测试减压阀流量特性的可选方法。
本文件使用翻译法等同采用ISO6953-3∶2012《气动 减压阀和过滤减压阀 第3 部分∶测试减压阀流量特性的可选方法》。
