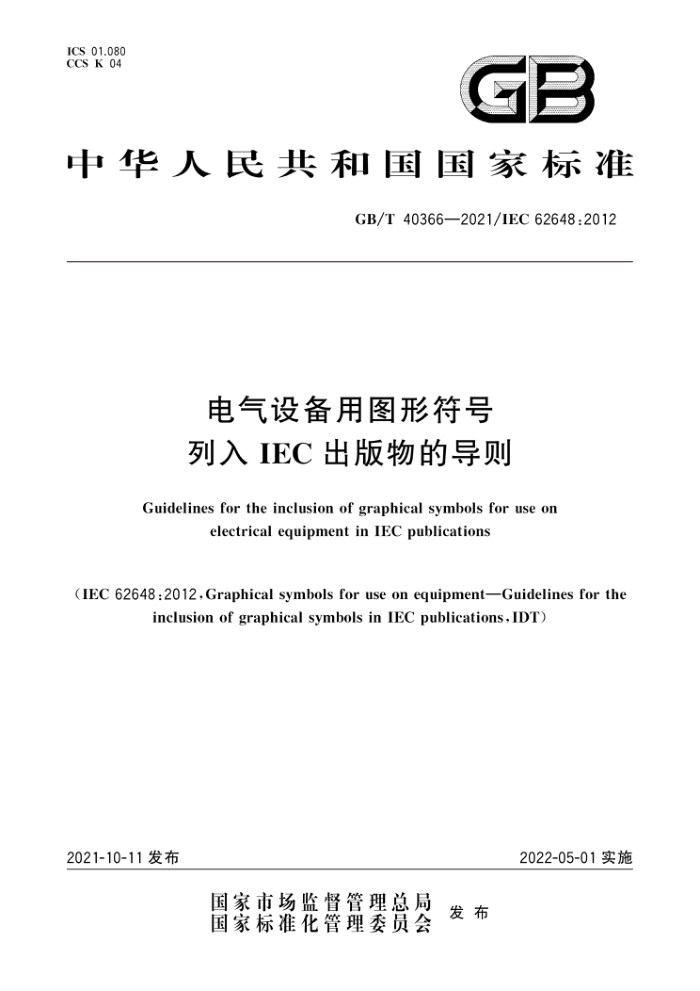

GB/T 40366-2021/IEC 62648:2012
电气设备用图形符号列入IEC出版物的导则
Guidelines for the inclusion of graphical symbols for use on electrical equipment in IEC publications(IEC 62648:2012,Graphical symbols for use on equipment—Guidelines for the inclusion of graphical symbols in IEC publications,IDT)
2022-05-01实施
2021-10-11发布
目 次
前言…………………………………………………………………………………………………………1
引言 ………………………………………………………………………………………………………… 1
1范围……………………………………………………………………………………………………… 1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义……………………………………………………………………………………………… 2
4 基本要求………………………………………………………………………………………………… 4
5 主要准则 …………………………………………………………………………………………………4
5.1 总则………………………………………………………………………………………………… 4
5.2 电气设备用图形符号的一致性 ……………………………………………………………………4
5.3 制定包含电气设备用图形符号的产品出版物程序 ……………………………………………… 4
附录A（规范性> 刚性程序和柔性程序 ………………………………………………………………… 6
A.1 总则………………………………………………………………………………………………… 6
A.2 刚性程序 …………………………………………………………………………………………… 6
A.3 柔性程序 …………………………………………………………………………………………… 6
附录B（资料性》 电气设备用图形符号应用示例………………………………………………………8
B.1 总则 ………………………………………………………………………………………………… 8
B.2示例 …………………………………………………………………………………………………8
附录C（资料性） IEC60417新图形符号提案表 ……………………………………………………… 13
参考文献…………………………………………………………………………………………………… 14
表A，1 刚性程序步骤……………………………………………………………………………………… 6
表B.1 电气设备用图形符号作为安全符号组成安全标志的示例……………………………………… 8
表B.2 安全相关电气设备用图形符号和安全标志的示例 …………………………………………… 10
表 B.3 具有否定含义的电气设备用图形符号示例 …………………………………………………… 11
引 言
图形符号是一种与语言无关具有特定含义的视觉可感知图形，用来表达一定的信息。电气设备用图形符号具有广泛用途。对用于同一场所或相似设备上系列符号，一致设计可提高对符号的理解。实际应用中，当符号尺寸缩小到很小时，良好的设计还有助于保持其易读性。因此，参与技术工作的专家有必要与在横向标准 IEC 60417中负责制定、维护电气设备用图形符号的专家协作。
本文件用于将电气设备用图形符号列入其产品出版物的委员会使用。本文件为委员会提供了创建用在电气设备上的图形符号的方法，以及如何咨询IEC/SC3C（SAC/TC 27/SC3）的方法，以便将这些符号也列入IEC60417中。
本文件规定了IEC/SC3C和其他委员会之间共同认可的程序，以根据IEC Guide 108制定含有电气设备用图形符号的产品出版物。
