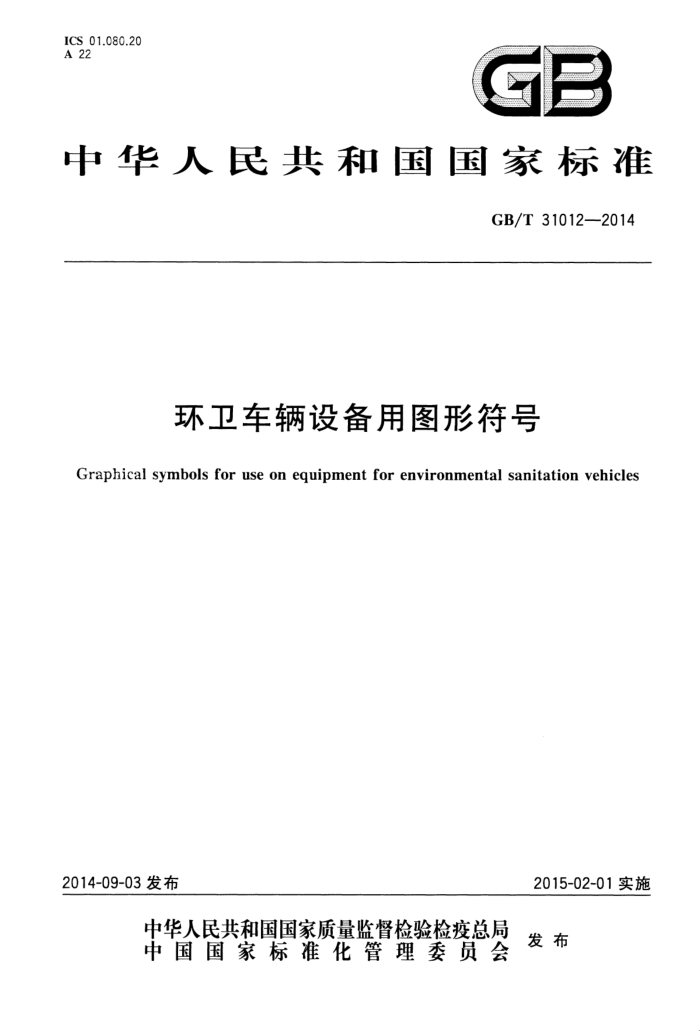

ICS 01.080.20 A 22
GB
中华人民共和国国家标准
GB/T310122014
环卫车辆设备用图形符号
Graphical symbols for use on equipment for environmental sanitation vehicles
2015-02-01实施
2014-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T31012—2014
目 次
前言范围
1
2规范性引用文件
术语和定义
3 4
图形符号 5应用参考文献索引
37 38
表1基本图形符号表2设备图形符号表3车辆图形符号
2
8
34 GB/T 31012—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》和 GB/T20001.2一2001《标准编写规则第2部分：符号》给出的规则起草。
本标准由全国图形符号标准化技术委员会（SAC/TC59）提出并归口。 本标准起草单位：中联重科股份有限公司、福建龙马环卫装备股份有限公司、航关晨光股份有限公
司、徐州徐工随车起重机有限公司、中国标准化研究院，
本标准主要起草人：段建国、朱东旭、张丽、汪靳、温玉霜、周彦男、张涛、彭玲、陈永权。
I GB/T31012—2014
环卫车辆设备用图形符号
1范围
本标准规定了表示环卫车辆机械特征、操作指示和功能状态等的图形符号。 本标准适用于环卫车辆的操作装置（或控制台）、指示器、连接插口或铭牌等。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T15565.1 图形符号术语第1部分：通用 GB/T16273.1 设备用图形符号第1部分：通用符号 GB/T 16273.4 设备用图形符号第4部分：带有箭头的符号 GB/T16902.3 设备用图形符号表示规则第3部分：应用导则
3术语和定义
GB/T15565.1界定的术语和定义适用于本文件。
图形符号
4
环卫车辆设备用图形符号由下列部分给出： a）基本图形符号，见表1； b) 设备图形符号，见表2； c) 环卫车辆图形符号，见表3。
5应用
5.1本标准中不包含的图形符号应优先从GB/T16273.1和GB/T16273.4中选取。 5.2 2应用时应将图形符号等比例放大或缩小且显示不失真，确保图形轮廊光滑、边缘无锯齿。 5.3表1～表3图形符号栏中位于图形符号四周的角标不构成图形符号的内容，仅为图形符号复制及应用的依据。 5.4图形符号在应用时应遵循GB/T16902.3的规定。
1 GB/T31012—2014
表1基本图形符号含义
序号
说明
图形符号
r
7 V 单向运动
1-001
GB/T5465.2—2008(5022)
Movement in one direction
L r
J 7
双向运动 Movement in both directions
1 ?
1-002
GB/T5465.2—2008(5023)
L r
L 7
快速运行；快速 Fast run;fast speed
指示作业装置快速运行的操作 GB/T5465.2—2008(5108A)
1-003
L 7
L r
慢速运行；慢速 Slow run;Slow speed
?
1-004
GB/T5465.2—2008(5124A)
L
L 7
O ? . L r
1-005 ！ ·！ 粉尘
粉尘的基本符号
Dust
1 7
垃圾
垃圾的基本符号
1-006
！ ..
！ Wastes
L F
L 7
磁力 Magnetic force
磁力的基本符号指示磁力控制的操作，如磁力分选
1-007
L
2 GB/T31012—2014
表1(续) 含义
序号
图形符号
说明
I
7
洗涤剂 Detergent
洗涤剂基本符号指示洗涤剂（喷酒、添加及用量等控制）的操作
1-008
1 7
L
除雪剂 Snowmelting agent
除雪剂的基本符号指示除雪剂（喷酒、添加及用量等控制）的操作
1-009
L r
L 7
指示作业速度、作业介质用量、风速等相关连续参数的调节 GB/T5465.2—2008(5004）
无极可调 Variability
1-010
L r
1 7
指示作业速度、作业介质用量、风速等相关分级参数的调节 GB/T5465.2—2008(5181)
步进可调 Variability in steps
1-011
I 7
L r
增大；正极 Plus ; positive polarity
1-012
GB/T5465.2—2008(5005)
L r
J 7
减小；负极 Minus ; negative polarity
1-013
GB/T5465.2—2008(5006)
1 7
L F
接通（动力） "ON"(Power)
GB/T5465.2—2008(5007)
1-014
L
<
3 GB/T31012—2014
表1（续）含义
序号
图形符号
说明
X
1
断开（动力） "OFF"(Power)
1-015
GB/T5465.2—2008(5008)
L F
7 厂
通；断（按-按） “ON","OFF"(pushpush)
1-016
GB/T5465.2—2008(5010)
L <
J 7
启动；动作开始 Start; start of action
1-017
GB/T5465.2—2008(5014)
L 1
J 7
紧急停止 Emergency stop
1-018
GB/T5465.22008(5638）
L r
J 7
称重 Weighting
1-019
指示称重装置的称重操作
?
L r
-
A
车辆定位系统 Vehicle position system
1-020
指示车辆定位的操作
L 7
通风 Ventilating fan;air-circulating fan
1-021
ISO7000;2004（0089 GB/T31012—2014
表1（续）
序号
图形符号
含义
说明
-
锁止 Locking
1-022
GB/T5465.22008(5569)
?
解锁 Unlocking
1-023
GB/T5465.22008(5570)
1
L
I
T
-
消毒 Sterilize
消毒装置的基本符号
1-024
除臭 Deodorizer
1-025
除臭装置的革本符号
L
除尘装置的操作或指示 ISO 7000:2004(1251)
： .. :
除尘 Dust filter of sweeper
1-026
L F
7
液压泵 Hydraulic pump
DIN30728-4:1983(2204)
1-027
F
风机 Air impeller;blower;fan
风机的基本符号 GB/T5465.2—2008(5015)
1-028
