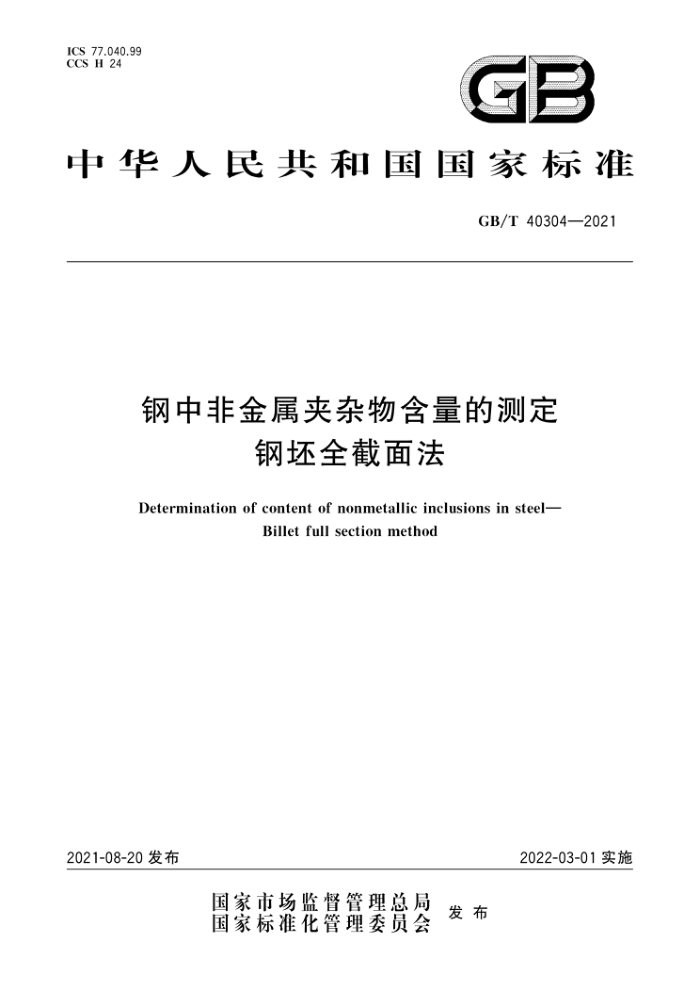

GB/T 40304-2021
钢中非金属夹杂物含量的测定钢坯全截面法
Determination of content of nonmetallic inclusions in steel—Billet full section method
2022-03-01实施
2021-08-20发布
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分 标准化文件的结构和起草规则 》的规定起章。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国钢铁工业协会提出。
本文件由全国钢标准化技术委员会（SAC/TC 183）归口。
引 言
GB/T 10561《钢中非金属夹杂物含量的测定 标准评级图显微检验法》是评定压缩比大于或等于3的轧制或锻制钢材中的非金属夹杂物的显微评定方法，检测通常采用小试样;其检测结果受检测面积随机性和局限性的影响很大。随着科技的进步，在洁净钢、超洁净钢的生产实践中，人们对钢中非金属夹杂物尺寸控制的要求越来越小，可容忍的超尺寸非金属夹杂物数量也越来越少。同时，与常规在轧制或锻制钢材上检测非金属夹杂物相比，工程师更倾向于在钢坯上完成非金属夹杂物含量检测，一方面通过增加检测面积以减少检测结果的随机性，进而提高单颗粒、大尺寸夹杂物的检出率;另一方面利用在钢坏上直接得到的检测结果，可用于快速评估治炼工艺，提前评估轧材非金属夹杂物含量水平并提前预设钢坯使用范围和轧制工艺。
本文件适用于铸态下钢中非金属夹杂物含量的检测。检测试样采取未经轧制、变形或其他处理的钢坯，是通过对钢坯横向全截面上的非金属夹杂物含量进行检测，获取钢中非金属夹杂物在钢坯横截面上的数量、大小及分布，其检测结果可用于预评估钢材中非金属夹杂物含量与分布的水平，也可用于在冶炼过程中评估钢中非金属夹杂物的控制水平。该方法不仅全面改善了由小试样带来的随机性和局限性，同时可以最大限度检测出钢坯横截面上数量极少的超尺寸夹杂物。
本文件的检测方法也适用于其他需要做大尺寸全截面非金属夹杂物含量的检测，例如.经过变形或处理的钢坯，铸锭或轧制后的钢材等。
由于钢的用途不同，其对钢坯中非金属夹杂物含量与分布水平的要求也不同，且目前产品标准中也没有相关规定。基于这一特点，本文件只规定了钢坯非金属夹杂物全截而检测方法;未涉及检测结果的评级。当对钢坯非金属夹杂物有具体要求时，可依据本文件中的检测指标或其他特定指标∶在相关产品标准或技术协议中规定。
检测过程中钢坯中的物理缺陷（如气泡、缩孔、裂纹等）和非金属夹杂物会同时作为疑似缺陷特征点出现在采集像中.这就需要检测人员正确识别和区分这两种缺陷。其中的物理缺陷也是炼钢工程师高度关注的缺陷，当物理缺陷和非金属夹杂物特征点不容易被区分时;可以请炼钢工程师协助甄别确认。缺少足够甄别经验时慎重使用本方法。
