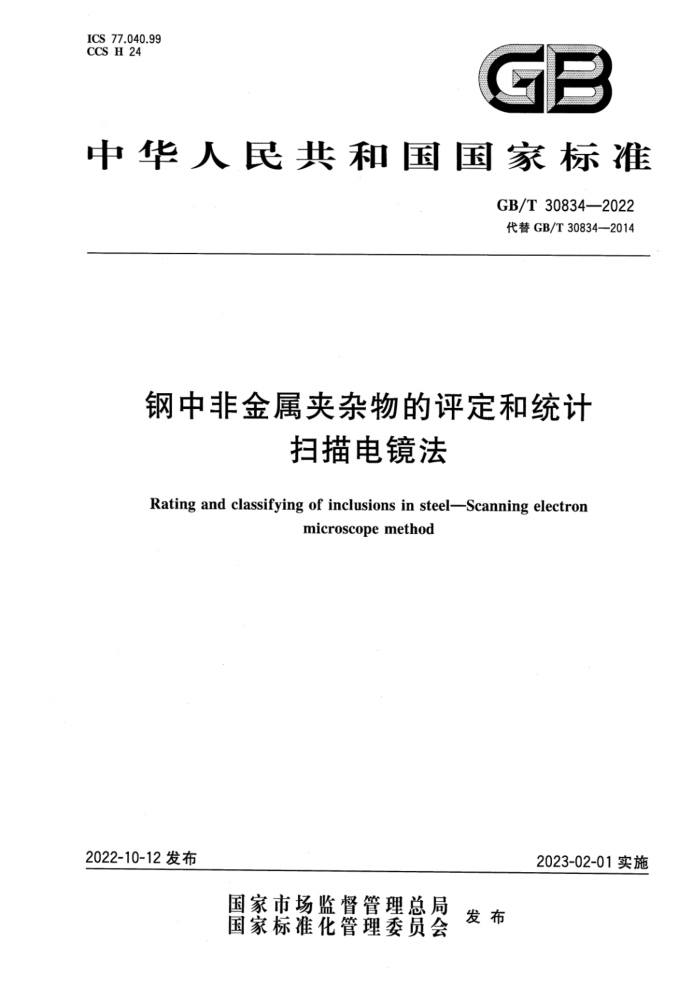

ICS 77.040.99
CCS H 24
GB
中华人民共和国国家标准
GB/T 30834—2022
代替GB/T 30834-2014
钢中非金属夹杂物的评定和统计扫描电镜法
Rating and classifying of inclusions in steel-Scanning electronmicroscope method
2022-10-12发布
2023-02-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 30834—2022
目次
前言 ………………………………………………………………………………………………………Ⅲ
1 范围…………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………1
3 术语和定义 ……………………………………………………………………………………………1
4 概述 ……………………………………………………………………………………………………2
5 设备……………………………………………………………………………………………………4
6 设备的校准与核查 …………………………………………………………………………………4
7 取样 ……………………………………………………………………………………………………4
8 试样制备……………………………………………………………………………………………4
9 试验步骤 …………………………………………………………………………………………5
10 夹杂物分类、评级和统计…………………………………………………………………………6
11 检验报告…………………………………………………………………………………………8
12 精度和偏差………………………………………………………………………………………9
附录A(资料性)扫描电镜的典型采集条件………………………………………………………10
附录B(资料性)方法一检测结果的典型实例……………………………………………………11
附录C(资料性) 方法三检测结果的典型实例……………………………………………………13
附录D(资料性) 380CL稀土处理钢的检测结果典型实例…………………………………………15
附录 E(资料性)X80管线钢的检测结果典型实例………………………………………………17
附录F(资料性) X射线计数和化学分类统计………………………………………………19
钢中非金属夹杂物的评定和统计扫描电镜法
1 范围
本文件规定了利用扫描电镜(SEM)对钢中非金属夹杂物进行评定和统计的设备、设备的校准与核查、取样、试样制备、试验步骤、夹杂物分类、评级和统计、检验报告、精度和偏差。
本文件推荐了三种检验方法。方法一主要依据形态对夹杂物进行分类，方法二主要依据化学组成对夹杂物进行分类。方法一和方法二适用于压缩比大于或等于3的轧制或锻制钢材中2μm以上非金属夹杂物的显微评定。方法三用来确定某类夹杂物的具体细节，如体积分数、数量分数等体视学参数，适用于各种铸坯或钢材中所有尺寸(包括2μm以下)夹杂物的统计分类。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 10561钢中非金属夹杂物含量的测定 标准评级图显微检验法GB/T 13298金属显微组织检验方法GB/T 17359微束分析 能谱法定量分析
GB/T 18876.1应用自动图像分析测定钢和其他金属中金相组织、夹杂物含量和级别的标准试验
方法 第1部分：钢和其他金属中夹杂物或第二相组织含量的图像分析与体视学测定
GB/T 18876.2应用自动图像分析测定钢和其他金属中金相组织、夹杂物含量和级别的标准试验
方法 第2部分：钢中夹杂物级别的图像分析与体视学测定
GB/T 27788微束分析 扫描电镜 图像放大倍率校准导则GB/T 30067金相学术语
3 术语和定文
GB/T 30067界定的以及下列术语和定义适用于本文件。
3.1
采集条件acquisition analysis rules
终止X射线采集的条件(计数、时间或两者)、待分析元素列表、待分析视场数或颗粒数、待分析颗粒形态等。
注：扫描电镜的典型采集条件(见附录A)。
3.2
采集后分析条件post-acquisition analysis rules鉴别夹杂物化学分类的元素组成。
注：对方法一和方法二除了设置夹杂物化学分类的元素组成，还需要设置每一种化学分类所属夹杂物的类型(A类、B类或C类)
