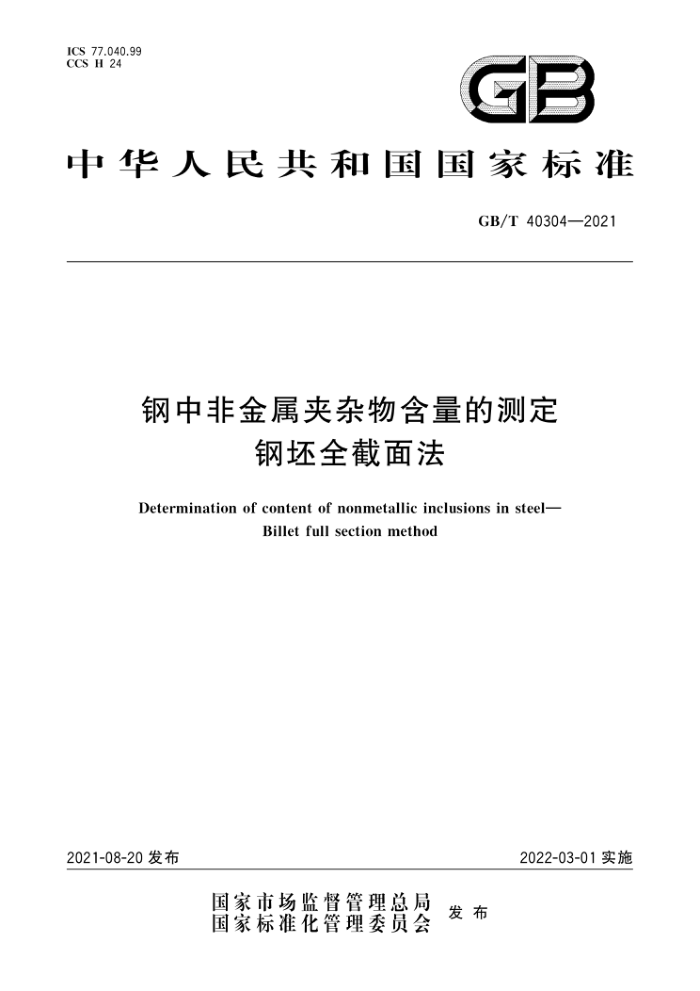

ICS 77.040.99 CCS H 24
GB
中华人民共和国国家标准
GB/T40304—2021
钢中非金属夹杂物含量的测定
钢坏全截面法
Determination of content of nonmetallic inclusions in steel-
Billetfull section method
2022-03-01实施
2021-08-20发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 40304—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分 标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出本文件由全国钢标准化技术委员会（SAC/TC183）归口。 本文件起草单位：齐齐哈尔华工机床股份有限公司、首钢集团有限公司、中国科学院金属研究所、宝
武装备智能科技有限公司、首钢股份公司迁安钢铁公司、钢铁研究总院、五矿营口中板有限责任公司、衡阳镭目科技有限责任公司、冶金工业信息标准研究院。
本文件主要起草人：王洪亮、瀚新华、盖秀颖、黄港明、栾燕、黄福祥、刘剑辉、赵和明、周立富、 范立强、裴兴伟、李继康、王克杰、田陆。
1 GB/T40304—2021
引言
GB/T10561《钢中非金属夹杂物含量的测定 标准评级图显微检验法》是评定压缩比大于或等于 3的轧制或锻制钢材中的非金属夹杂物的显微评定方法，检测通常采用小试样，其检测结果受检测面积随机性和局限性的影响很大。随着科技的进步，在洁净钢、超洁净钢的生产实践中，人们对钢中非金属夹杂物尺寸控制的要求越来越小，可容忍的超尺寸非金属夹杂物数量也越来越少。同时，与常规在轧制或锻制钢材上检测非金属夹杂物相比，工程师更倾向于在钢坏上完成非金属夹杂物含量检测，一方面通过增加检测面积以减少检测结果的随机性，进而提高单颗粒、大尺寸夹杂物的检出率；另一方面利用在钢坏上直接得到的检测结果，可用于快速评估冶炼工艺，提前评估轧材非金属夹杂物含量水平并提前预设钢坏使用范围和轧制工艺。
本文件适用于铸态下钢中非金属夹杂物含量的检测。检测试样采取未经轧制、变形或其他处理的
钢坏，是通过对钢坏横向全裁面上的非金属夹杂物含量进行检测，获取钢中非金属夹杂物在钢坏横截面上的数量、大小及分布，其检测结果可用于预评估钢材中非金属杂物含量与分布的水平，也可用于在冶炼过程中评估钢中非金属夹杂物的控制水平。该方法不仅全面改善了由小试样带来的随机性和局限性，同时可以最大限度检测出钢坏横截面上数量极少的超尺寸夹杂物。
本文件的检测方法也适用于其他需要做大尺寸全截面非金属夹杂物含量的检测，例如：经过变形或处理的钢坏，铸锭或轧制后的钢材等。
由于钢的用途不同，其对钢坏中非金属夹杂物含量与分布水平的要求也不同，且目前产品标准中也没有相关规定。基于这一特点，本文件只规定了钢坏非金属夹杂物全截面检测方法，未涉及检测结果的评级。当对钢坏非金属夹杂物有具体要求时，可依据本文件中的检测指标或其他特定指标，在相关产品标准或技术协议中规定。
检测过程中钢坏中的物理缺陷（如气泡、缩孔、裂纹等)和非金属夹杂物会同时作为疑似缺陷特征点出现在采集像中，这就需要检测人员正确识别和区分这两种缺陷。其中的物理缺陷也是炼钢工程师高度关注的缺陷，当物理缺陷和非金属夹杂物特征点不容易被区分时，可以请炼钢工程师协助甄别确认。 缺少足够甄别经验时慎重使用本方法。
II GB/T40304—2021
钢中非金属夹杂物含量的测定
钢坏全截面法
1范围
本文件规定了钢坏中非金属夹杂物含量的原理、试样制备、检测设备、检测方法和检测报告。 本文件适用于未经轧制、变形或其他处理的钢坏中非金属夹杂物（尺寸不小于30um)含量的检测。
尺寸小于30um的非金属夹杂物在设备允许的情况下也可参照使用。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 226 钢的低倍组织及缺陷酸蚀检验法 GB/T 4236 钢的硫印检验方法
3术语与定义
下列术语和定义适用于本文件。
3.1
镜面试样 mirrorsurfacesample 平行加工方向粗糙度Ra小于0.02μm、垂直加工方向粗糙度Ra小于0.05μm的钢坏全截面
试样。
注1：镜面试样宽度对应于钢坏宽度，镜面试样厚度对应于钢坏厚度，注2：平行加工方向对应于试样宽度，垂直加工方向对应于镜面试样厚度。
3.2
疑似缺陷特征点 suspected defect feature points 镜面试样（3.1)表面的气泡、缩孔等缺陷和非金属夹杂物在线阵数码扫描像中的亮斑。
3.3
采集像 collectedpicture 镜面试样（3.1)全截面的线阵数码扫描像
3.4
分析像 analyzedpicture 对采集像中似缺陷特征点灰度值做取反处理后的像
4原理
当一束光线与镜面试样的表面成一定夹角照射镜面时，人射光会发生镜面反射，镜面试样上的疑似
1 GB/T 40304—2021
缺陷特征点会产生漫反射，当数码成像系统在镜面上做线扫描时，可以采集到所有疑似缺陷特征点，形成采集像。计算机记录每个疑似缺陷特征点的坐标和尺寸，通过显微分析确认非金属夹杂物，从而得到非金属夹杂物在钢坏全截面上的数量、尺寸、位置及分布等特征。疑似缺陷特征点采集原理示意图见图 1。
标引序号说明：
镜面试样； 2- 疑似缺陷； 3- 线扫描数码相机； 4— 人射光； 5- 反射光； 6— 散射光。
1-
图1疑似缺陷特征点采集原理示意图
5 试样制备
5.1 样坏切取
样坏的切取按GB/T226、GB/T4236的规定执行。连铸坏样坏应在内弧或外弧一侧做明显的标记，并确保在加工、测量、保存过程中清晰可见。 5.2 试样加工
样坏通过铣、磨、超精磨或抛光等若干工序加工成镜面试样。 5.3 镜面试样保存
镜面试样应保存在干燥、清洁的空间内，环境湿度应小于60%，防止试样检测面变暗、污染、生锈，以免影响检测结果。
6 检测设备
6.1 成像系统
成像系统对镜面试样检测面应一次采集成像。采集像应无畸变，分辨率不大于30μm。 注：非金属夹杂物所能分辨的最小尺寸由线阵相机分辨率决定。
2 GB/T40304—2021
6.2成像分析系统
成像分析系统应能对采集像中的疑似缺陷特征点进行统计分析，宜具有以下功能： a） 自动完成采集像中所有疑似缺陷特征点的坐标记录，数量计数和尺寸测量： b) 给出镜面试样检测面上疑似缺陷特征点的分布图： c) 建立检测结果数据库及远程在线分析系统。
6.3 显微分析系统
显微分析系统应配置移动式金相显微镜对疑似缺陷特征点进行显微检测分析，宜具有以下功能： a) 在镜面试样表面上进行二维移动和Z方向微距移动聚焦功能； b) 对多个疑似缺陷特征点完成自动定位、聚焦和拍照功能； c) 多倍率观察功能，最大放大倍率不小于100X； d) 暗场、偏光、微分干涉等功能。
7检测方法
7.1 建立坐标系
7.1.1 检测前将镜面试样检测面向上对准检测设备中的成像系统，调整镜面试样检测面至水平并在镜面试样上建立坐标系。 7.1.2矩形坏、方坏坐标系以镜面试样宽度方向为X轴，厚度方向为Y轴厂见图2a）1。 7.1.3圆坏坐标系以镜面试样圆心为原点，以相互垂直的两个直径为坐标轴，其中X轴与圆坏边缘的交点可以是圆坏连铸外弧或内弧的切点[见图2b)]。 7.1.4试样上的坐标标识应清晰、完整，保证在镜面试样离开检测设备后，仍能依据坐标标识建立坐标系并确认疑似缺陷特征点的坐标。
E
W
a）矩形坏、方坏
b）圆坏
标引序号说明：
试样宽度，在钢坏宽度上截取，平行加工方向；
W
H 试样厚度，为钢坏全厚度，垂直加工方向； D
圆坏直径；试样上的坐标系标识，X轴：试样上的坐标系标识，Y轴；试样上的坐标系标识，原点O。
x Y 0
图2钢坏坐标系示意图
7.2 疑似缺陷特征点采集成像
启动成像系统，调整焦距使镜面试样检测面土疑似缺陷特征点图像清晰，完成镜面试样全检测面疑
3 GB/T40304—2021
似缺陷特征点扫描，得到与镜面试样检测面尺寸相同的疑似缺陷特征点采集像 7.3 采集像处理
根据用户需求确定检测夹杂物的最小尺寸，把采集像中长轴尺寸小于最小尺寸的疑似缺陷特征点删除，同时把采集像做取反处理得到疑似缺陷特征点的分析像。 7.4 疑似缺陷特征点显微分析
用显微分析系统，对分析像中的疑似缺陷特征点进行显微分析，保留非金属夹杂物特征点的图像、 坐标及尺寸，形成非金属夹杂物分析像。 7.5 建立非金属夹杂物数据库
保存非金属夹杂物分析像，建立非金属夹杂物数据库，输出非金属夹杂物汇总表，汇总表应包含非
金属夹杂物序号、坐标及尺寸。 7.6 检测实例
船板连铸坏全截面非金属夹杂物含量检测实例见附录A。
8 ：检测报告
检测报告应包含但不限于下列内容： a) 本文件编号； b) 产品标准或合同编号； c) 样坏名称、牌号、规格、炉号和批号等； d) 试样尺寸、检测面积； e 检测设备、检测人员； f) 非金属夹杂物汇总表； 8) 非金属夹杂物分布图； h） 报告编号及日期。
