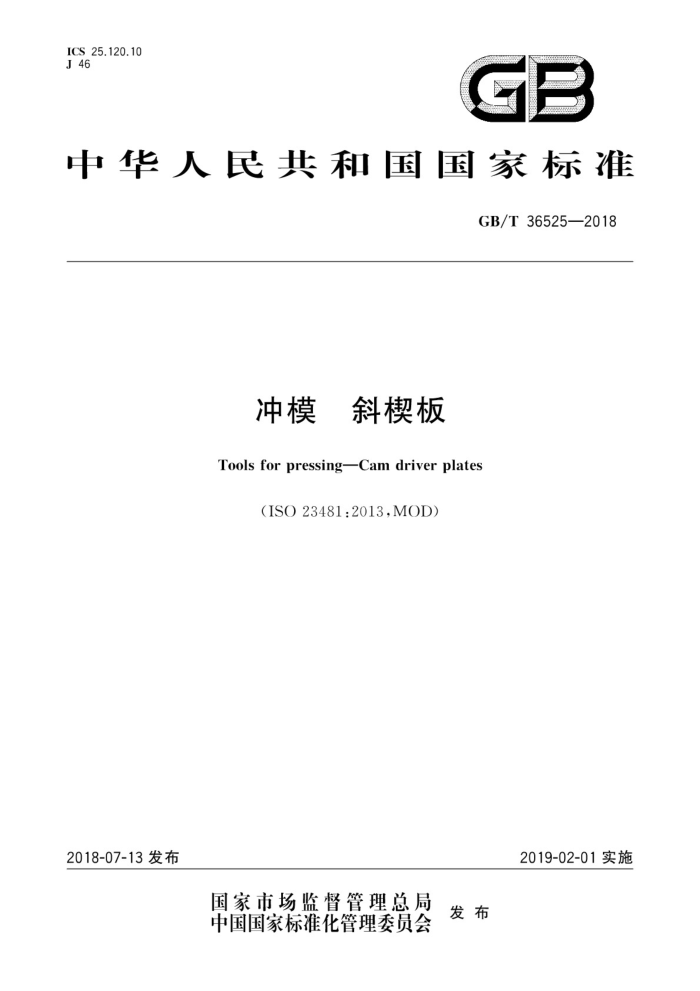

GB/T 36525-2018
冲模斜楔板
Tools for pressing—Cam driver plates (ISO 23481:2013,MOD)
2019-02-01 实施
2018-07-13发布
本标准按照 GB/T 1.1—2009给出的规则起草。
本标准使用重新起草法修改采用 ISO 23481.2013（冲模 斜楔板）。
本标准与ISO 23481∶2013相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（）进行了标示。相应技术性差异及其原因如下;
——关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情
况集中反映在第2章"规范性引用文件"中，具体调整如下
●用等效采用国际标准的GB/T 1804代替了 ISO276-1;·
●用修改采用国际标准的GB/T 70.1代替了 ISO4762∶
●用等同采用国际标准的 GB/T 19096 代替了IsO 1375.
一在图1中增加了"斜楔驱动板"和"斜模滑板"的标示，以明确零件具体位置。
——将图1中不属于"斜楔驱动板"或"斜模滑板"的相邻墙助零件的轮慕改为双点画线。
——增加了图1中零部件的剖面线，以明确各零部件关系。
——在图2的主视图中，在斜楔板边缘增加了圆角 R2 和倒角C2。
本标准做了下列编辑性修改;
——在"范围"中"冲模用斜楔驱动板和斜模滑板"后增加了说明"（统称斜楔板）"，以明确与标准名称的关系∶
——在"范围"中增加了"本标准适用于冲模用斜模板"以符合GB/T 1.1-09的要求∶
——改了图2中个别尺寸的标注和部切线表述方式.以符合技术割图国家标准∶
——将图2中的W改用a表示，以符合机械制图国家标准常用表示法∶
——在图 2的主视图中，沉孔直径20前加注p，以符合机械制图同家标准∶
——修改了标记表述方式，以符合国家标准。
本标准由全国模具标准化技术委员会（SAC/TC3）提出并归口.
