内容简介

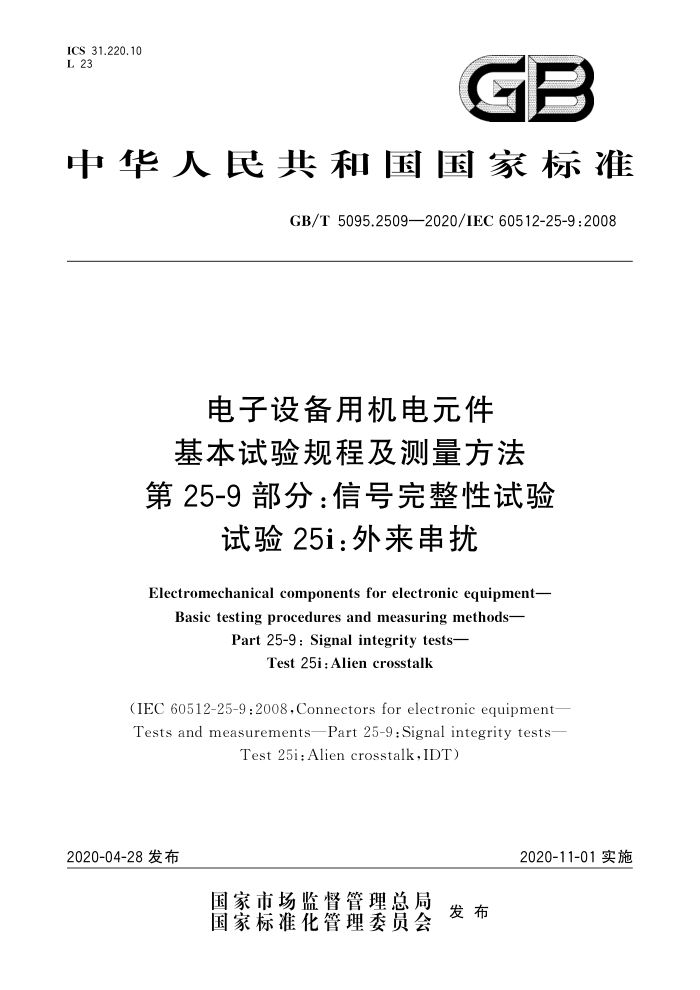

GB/T 5095.2509-2020/IEC60512-25-9:2008电子设备用机电元件基本试验规程及测量方法第25-9部分∶信号完整性试验试验25i∶外来串扰
Electromechanical components for electronic equipment—Basic testing procedures and measuring methods—Part 25-9:Signal integrity tests—Test 25i:Alien crosstalk (IEC 60512-25-9:2008, Connectors for electronic equipment——Tests and measurements—Part 25-9:Signal integrity tests—Test 25i:Alien crosstalk,IDT)
2020-11-01 实施
2020-04-28发布
目 次
前言 …………………………………………………………………………………………………………1
1 范围和目的 ……………………………………………………………………………………………… 1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义 ……………………………………………………………………………………………… 1
4 概述 ……………………………………………………………………………………………………… 2
4.1 程序 ………………………………………………………………………………………………… 2
4.2 试验条件 …………………………………………………………………………………………… 3
5 总体试验配置 …………………………………………………………………………………………… 3
5.1 总则 ………………………………………………………………………………………………… 3
5.2 终端 ………………………………………………………………………………………………… 4
5.3 试验连接器线对 …………………………………………………………………………………… 4
6 自一个连接器至另一连接器的外来串扰试验程序 …………………………………………………… 5
6.1 校准 ………………………………………………………………………………………………… 5
6.2 测量(噪声)最低标准 ……………………………………………………………………………… 6
6.3 外来串扰测量 ……………………………………………………………………………………… 6
7 外来串扰显著性确定程序 ……………………………………………………………………………… 7
8 相关详细规范应规定的细则 …………………………………………………………………………… 7
9 功率和计算、报告和试验记录文件……………………………………………………………………… 7
附录 A (资料性附录) 获取外来串扰性能数据的流程图 ……………………………………………… 8
附录 B (资料性附录) 外来串扰试验采用的同轴开关实例 …………………………………………… 9
参考文献 …………………………………………………………………………………………………… 13
