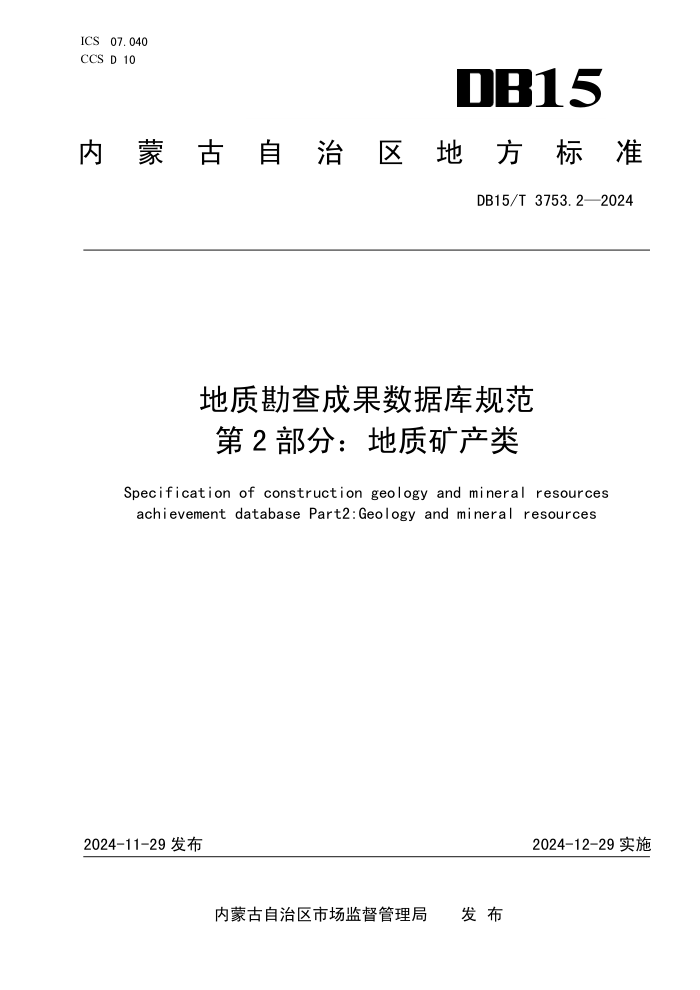

ICS 07.040
CCS
D 10
15
内
蒙
古
自
治
区
地
方
标
准
DB15/T 3753.2—2024


地质勘查成果数据库规范
第 2 部分：地质矿产类

Specification of construction geology and mineral resources
achievement database Part2:Geology and mineral resources





2024-11-29 发布
2024-12-29 实施
内蒙古自治区市场监督管理局 发 布
DB15/T 3753.2—2024
I
目
次
前言 ................................................................................. II
引言 ................................................................................ III
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 数据库建设流程 ..................................................................... 2
5 地质矿产类成果图件数据库建设内容 ................................................... 3
6 数据库目录结构 ..................................................................... 6
7 数据库质量监控 ..................................................................... 7
附录 A（规范性） 数据库建设流程 ....................................................... 8
附录 B（规范性） 图层划分与代码规定 ................................................... 9
附录 C（规范性） 图层属性数据表结构及填写规定 ........................................ 30
参考文献 ............................................................................ 188
DB15/T 3753.2—2024
II

前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是 DB15/T 3753《地质勘查成果数据库规范》的第 2 部分，DB15/T 3753 已经发布了以下部
分：
—— 第 1 部分：成果图件图式图例；
—— 第 2 部分：地质矿产类；
—— 第 3 部分：地球物理类。
本文件由内蒙古自治区自然资源厅提出并归口。
本文件起草单位：内蒙古自治区地质调查研究院。
本文件主要起草人：张彤、赵静、闫洁、孙会玲、李杨、佟卉、安艳丽、白立兵、李耀永、闫瑞花、
赵婧、夏宁、巩智镇、曹文清、张永旺、陈江均、马巧燕、吴艳君、张兵华、范亚丽、白小虎、高娟娟、
薛丹、张弘、曹晓冬。

DB15/T 3753.2—2024
III

引
言
随着我国地质勘查与研究的不断深入，大数据分析、地质资料信息应用技术和信息化建设的迅速发
展，统一的地质勘查成果数据需求不断加大。为贯彻落实国家大数据发展战略和《自然资源标准化工作
三年行动计划(2023-2025 年)》，形成具有统一数据结构的地质勘查成果图形数据，满足地质大数据及
信息化产业发展需求，制定本文件，由三个部分构成。
—— 第 1 部分：成果图件图式图例。目的在于规定地质勘查成果图件编图时使用的符号、线型、
图案在地理信息系统文件中的编码及参数信息。
—— 第 2 部分：地质矿产类。目的在于为地质矿产类（包括基础地质、非煤固体矿产）成果图件
数据库建设确定可实施的流程、建设内容和相关要求等。
—— 第 3 部分：地球物理类。目的在于为重力测量、磁法测量、电法测量、伽玛能谱测量、测井
及地震测量等地球物理类成果图件数据库建设确定可实施的流程、建设内容和要求等。
本文件的发布和实施可为内蒙古自治区地质勘查成果规范化、标准化起到积极的推进作用，加快内
蒙古自治区地质工作信息化的进程。

DB15/T 3753.2—2024
1

地质勘查成果数据库规范
第 2 部分：地质矿产类
1 范围
本文件规定了地质矿产类地质勘查成果图件数据库建设的术语和定义、数据库建设流程、地质矿产
类成果图件数据库建设内容、数据库提交目录、数据库质量监控。
本文件适用于地质矿产类（包括基础地质、非煤固体矿产）成果图件数据库建设。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 958 区域地质图图例
GB/T 2260 中华人民共和国行政区划行代码
GB/T 13989 国家基本比例尺地形图分幅和编号
3 术语和定义
下列术语和定义适用于本文件。

图层 map layer
由同一类图形要素或性质相近的一组图形要素的空间数据，以及用予描述这些图形要素特征的属
性数据组成的集合构成一个图层。

属性 feature
对象的特征。既可指类型，又可指实例。属性作为类型时，用名称、数据类型、值域、单位等进行
描述。

图元 geometric primitive
图形中表示空间实体信息的基本单位，分为点、线、多边形（面）三种类型，图元的数据内容包括
空间位置信息、图形参数信息与属性信息三个部分。

DB15/T 3753.2—2024
2
数据项 data item
属性数据中不可再分的最小的单元，又称字段，为属性数据表中的一行，表示描述实体对象的一个
具体特征。

数据类型 data type
一组性质相同的值的集合以及在该集合上允许的一组操作的总称。

元数据 metadata
关于数据的数据。包括数据的标识、内容、覆盖范围、结构及语义、数据质量、分发与服务等信息。
4 数据库建设流程
资料准备
全面收集整理数据库建设所需资料（包括报告、图形数据、野外原始记录卡、记录本等），以满足
建库需求。
图形处理
4.2.1 图形精度检查
4.2.1.1 图形数据空间定位基础采用“2000 国家大地坐标系”和“1985 国家高程基准”。其他坐标系
统的图件，需经具有测绘资质的机构进行统一转换。
4.2.1.2 图形数据编图范围应与其所在实际地理位置范围完全套合，如不满足，应利用地理信息系统
软件进行图形校正处理。
4.2.2 拓扑关系检查
进行图形线弧一致性、拓扑错误检查，确保图件无任何拓扑错误。
4.2.3 图面整饰
图面应包含图件所需表达的必要内容，如图名、图框、比例尺、图例、技术说明、责任签及其它必
要内容。并按照地质勘查专业编图要求确定各类图面内容表达参数。
图层分层
按照本文件规定的专业成果图件图层建立图层文件，按照附录 B。
规范图件及图层名称
按照本文件规定专业成果图件“图件计算机命名”、“图层计算机命名”具体要求，规范图件及图
层名称，按照附录B。
建立图层属性结构
DB15/T 3753.2—2024
3
按照本文件规定的成果图件属性结构建立图层属性结构，正确建立数据项代码、数据项类型、存储
长度等，按照附录C。
录入属性数据
按照本文件规定的成果图件属性数据表结构及填写规定，正确录入属性数据，按照附录C。
填写图件元数据
根据 DD 2006-05 要求，填写图件元数据，形成图件元数据文件。
形成空间图形数据库
按本文件规定的 4.1～4.7 操作后，形成空间图形数据库。
空间图形数据库检查
按照表1开展数据检查，包括图件基本信息检查、图件规范检查、图形检查、属性数据内容检查、
元数据检查。
表1 空间图形数据库检查内容
序号
检查内容
具体内容
1
图件基本信息检查 1、图件投影类型及参数；2、编图比例尺；3、图件类型；5、图件工程命名等。
2
图件规范检查
1、图件结构；2、图件分层；3、图层名称等。
3
图形检查
图面内容完整性、一致性、拓扑关系及图形精度检查等。
4
属性数据内容检查
属性结构及属性数据内容完整性、正确性、填写率等。
5
元数据检查
检查数据源基本信息、数据质量信息、空间参照系信息、负责单位、
分发情况、关键字段信息等。
形成地理坐标投影图件
经检查，在确保空间图形数据库没有任何错误的情况下，利用地理信息系统软件，将空间投影坐标
系的图件投影变换为地理坐标系的图件，以“度”为单位。
数据库综合检查
4.11.1 开展数据综合检查，包括空间图形数据库检查、地理坐标投影检查、数据库目录结构检查等。
4.11.2 图件数据检查工作严格进行自检、互检、抽检，并形成质量检查记录。
5 地质矿产类成果图件数据库建设内容
图件分类和命名规则
5.1.1 地质矿产类成果图件共 29 种，图件类型代码长度为四位，采用图件名称中代表性词语的拼音首
字母大写组成，见表 2。



DB15/T 3753.2—2024
4
表2 地质矿产类成果图件名称
序号
成果图件名称
图件类型代码
1
工作程度图
GZCD
2
工作部署图
GCBS
3
地质填图实际材料图
DZSC
4
矿产调查实际材料图
KDSC
5
矿产勘查实际材料图
KKSC
6
区域地质图（地质矿产图等）
QYDZ
7
蚀变带地质图
SBDZ
8
变质相带图
BZXD
9
火山岩岩性岩相图
HSYX
10
构造纲要图
GZGY
11
建造构造图
JZGZ
12
岩性构造图
YXGZ
13
构造岩相古地理图
YXDL
14
区域成矿规律图
CKGL
15
区域矿产预测图
KCYC
16
工作区地形地质图
GQDZ
17
中段地质平面图
ZDDP
18
中段水平断面图
ZDSD
19
地质剖面图
DZPM
20
勘查线剖面图
KTPM
21
勘探线资源量估算剖面图
GSPM
22
资源储量估算水平投影图
SPTY
23
矿体垂直纵投影图
CZZT
24
地质矿产钻孔综合柱状图
DZZK
25
水文钻孔综合柱状图
SWZK
26
工程钻孔综合柱状图
GCZK
27
槽探工程类素描图
TCSM
28
浅井工程类素描图
QJSM
29
平硐工程类素描图
PDSM
5.1.2 “图件计算机命名”制定遵循的基本规则：
a) 采用分段线性（或层次）编码，表示图件的标识、图件所属专业、图件类别、图件比例尺、以
及图件基本信息等；
b) 采用等长度、易扩充、计算机易实现的命名结构。
5.1.3 图件计算机文件命名采用 12 位编码结构。
5.1.4 “图件计算机文件名称”命名结构：从左到右，由图件标识码、图件专业分类标识码、图件类
型标识码、图件比例尺标识码、自定义标识码等构成（图 1）。

DB15/T 3753.2—2024
5
M ×× ×××× △ ××××
自定义标识码
e
图件比例尺标识码
d
图件类型标识码
c
图件专业分类标识码
b
图件标识码
a
图1 图件计算机命名规则示意图
a图件标识码：为 M，来源英文 Map；
b 图件专业分类标识码：需依据图件专业分类确定专业分类标识码,本文件专业分类标志码为 DZ 2
位大写字母；
c图件类型标识码：见表 2 中“图件类型代码”；
d图件比例尺标识码：为 1 位大写字母，按照 GB/T 13989 各比例尺代码；
e 自定义标识码：为 4 位大写字母，由项目工作区名称、图幅名称、地名等汉语拼音首字母缩写而
成，不足 4 位，最后一位用 F 补齐。
图层分类和命名规定
5.2.1 地质矿产类成果图件数据库应由地理图层、专业图层及其他图层 3 大类图层构成。图层划分按
照附录 B 规定执行。
5.2.2 主要图层内容：
a) 地理图层：包括表达行政境界、居民地、高程线、交通等信息图层；
b) 专业图层：包括表达地质矿产、重力测量、磁法测量、电法测量、伽玛能谱测量、测井、地球
化学调查、遥感、潜力评价等各专业信息的各类图层；
c) 其他图层：包括需要表达的图名、图例、比例尺、技术说明、责任签等图外整饰图层，图框、
工作区范围图层及其他必要图层。
5.2.3 特别说明：
a) 工作区范围图层：标准图幅图件“内图框”即为“工作区范围图层”。非标准图幅图件按实际
工作区范围确定该图层；
b) 图框图层：包括内图框、外图框、图框网格线等；
c) 整饰图层：包括图名、图例、比例尺、责任签、图外插图、图外插表等内容。
5.2.4 “图层计算机名称”制定遵循的基本规则：
a) 采用分段线性（或层次）编码，表示图件的标识、图件所属专业、图件类别等；
b) 采用等长度、易扩充、计算机易实现的命名结构。
5.2.5 图层计算机命名采用 10 位编码结构。
“图层计算机名称”命名结构：从左到右，由图层标识码、专业分类标识码、专业谱系与特征分类
代码等构成（图2）。

L ×× ×××××××
专业谱系及特征分类代码
专业分类标识码
图层标识码
图2 图层计算机命名规则示意图
DB15/T 3753.2—2024
6
a) 图层标识码：为 L，来源英文 Layer；
b) 专业分类标识码：同本文件 5.1.3；
c) 专业谱系及特征分类代码：共 7 位，由 5 级专业谱系+2 位特征分类代码组成，具体见附录 B
图层计算机命名后 7 位。
图层属性数据表结构
图层属性数据表主要内容包括：
a) 数据项名称；
b) 数据项代码；
c) 类型；
d) 存储长度；
e) 小数位数；
f) 约束条件；
g) 值域；
h) 值单位；
i) 数据项填写规定。
图层属性数据表结构及填写规定按照附录 C。
图元编号
用于未汇总的空间数据库连结图形与属性的关键字，采用6位数字码，按十进制数字码，从“000001”
开始顺序填写。
6 数据库目录结构
成果数据库主要包括原始数据、平面坐标系文件、地理坐标系文件、元数据、质量检查文档、数据
库资料清单等内容，应按照数据库目录结构存放各类文件，如表3。
表3 数据库目录结构
一级目录
二级目录
三级目录
文件夹名称
内容及形式
数据库集编号
（如：R01_0001）
成果图件归档顺序号
（如：T01_0001）
原始数据
栅格文件或矢量文件。此文件夹为“可选”文件夹。
用于存放原始资料。
平面坐标系
高斯-克吕格、投影平面直角坐标系 2000 国家大地坐标
下，各图层文件及对应图形文件
地理坐标系
地理坐标系 2000 国家大地坐标（“度”为单位）下，各图
层文件
元数据
元数据，文件格式.xml
质量检查
数据库自检、互检、抽检、单位检查记录文件
其他
专业图层属性数据表、图层参数表
数据库资料清单
DB15/T 3753.2—2024
7
7 数据库质量监控
应建立完善的质量监控制度，包含自检、互检、抽检及单位检查。
自互检制度：建立完整的自互检表，数据库建设人员对本人完成的数据库图件要进行 100%的自检；
在自检的基础上，由项目负责人安排其他作业人员进行 100%的互检。
抽检制度：建立项目负责人抽检制度，抽检比例不应少于数据库建库图件总数的 30%。
单位检查：数据库建设成果应由单位质量检查部门按规定要求检查数据库各项相关内容。
各级检查存在问题及修改、复核情况应如实、完整记录。




DB15/T 3753.2—2024
8
A

A
附
录
A
（规范性）
数据库建设流程
数据库建设流程图见图A.1。

图A.1 数据库建设流程图
DB15/T 3753.2—2024
9
B

B
附
录
B
（规范性）
图层划分与代码规定
B.1 工作程度图
工作程度图见表 B.1。
表B.1 工作程度图
图层类型
序号
图层名称
空间
特性
属性
特性
图层计算机命名
地理图层 a
1
主要行政境界图层
线
无
LDLYAAA022
2
主要居民地点图层
点
无
LDLYAAB021
3
主要高程线图层
线
无
LDLYAAF001
4
主要高程点位图层
点
无
LDLYAAD011
5
主要交通线路图层
线
无
LDLYABG012
6
主要面状水系图层
面
无
LDLYAAE043
7
主要线状水系图层
线
无
LDLYAAE042
8
主要地理标注图层
点
无
LDLYAAG011
9
主要地理标注图层
线
无
LDLYAAG012
区域地质调查工作
程度图层
10
区调工作程度范围图层
面
有
LDZJFFA013
11
区调工作程度范围边界图层
线
无
LDZJFFA012
12
区调工作程度标注图层
点
