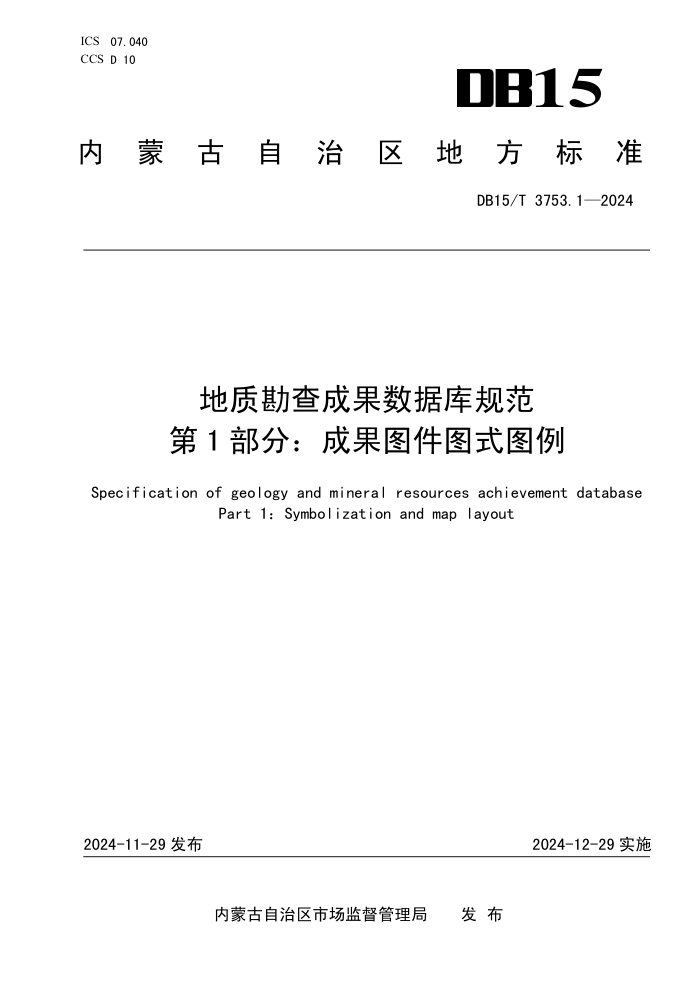

ICS 07.040
CCS
D 10
15
内
蒙
古
自
治
区
地
方
标
准
DB15/T 3753.1—2024

地质勘查成果数据库规范
第 1 部分：成果图件图式图例

Specification of geology and mineral resources achievement database
Part 1：Symbolization and map layout





2024-11-29 发布
2024-12-29 实施
内蒙古自治区市场监督管理局 发 布
DB15/T 3753.1—2024
I
目
次
前言 ................................................................................. II
引言 ................................................................................ III
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 总则 ............................................................................... 2
5 图式图例内容 ....................................................................... 3
附录 A（规范性） 符号库 ............................................................... 4
附录 B（规范性） 线型库 ............................................................. 120
附录 C（规范性） 图案库 ............................................................. 158
参考文献 ............................................................................ 226
DB15/T 3753.1—2024
II

前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是 DB15/T 3753《地质勘查成果数据库规范》的第 1 部分。DB15/T 3753 已经发布了以下部
分：
—— 第 1 部分：成果图件图式图例；
—— 第 2 部分：地质矿产类；
—— 第 3 部分：地球物理类。
本文件由内蒙古自治区自然资源厅提出并归口。
本文件起草单位：内蒙古自治区地质调查研究院。
本文件主要起草人：闫瑞花、李耀永、孙会玲、张彤、佟卉、安艳丽、赵婧、赵静、闫洁、李杨、
白立兵、夏宁、曹文清、马巧燕、孙雨霞、陈江均、袁宏伟、贾瑞娟、吴艳君、白小虎。

DB15/T 3753.1—2024
III

引
言
随着我国地质勘查与研究的不断深入，大数据分析、地质资料信息应用技术和信息化建设的迅速发
展，统一的地质勘查成果数据需求不断加大。为贯彻落实国家大数据发展战略和《自然资源标准化工作
三年行动计划(2023-2025 年)》，形成具有统一数据结构的地质勘查成果图形数据，满足地质大数据及
信息化产业发展需求，制定本文件，由三个部分构成。
—— 第 1 部分：成果图件图式图例。目的在于规定地质勘查成果图件编图时使用的符号、线型、
图案在地理信息系统文件中的编码及参数信息。
—— 第 2 部分：地质矿产类。目的在于为地质矿产类（包括基础地质、非煤固体矿产）成果图件
数据库建设确定可实施的流程、建设内容和相关要求等。
—— 第 3 部分：地球物理类。目的在于为重力测量、磁法测量、电法测量、伽玛能谱测量、测井
及地震测量等地球物理类成果图件数据库建设确定可实施的流程、建设内容和要求等。
本文件的发布和实施可为内蒙古自治区地质勘查成果规范化、标准化起到积极的推进作用，加快内
蒙古自治区地质工作信息化的进程。

DB15/T 3753.1—2024
1

地质勘查成果数据库规范
第 1 部分：成果图件图式图例
1 范围
本文件规定了地质勘查成果图件编制时使用的符号、线型、图案在地理信息系统文件中的编码及描
述各类地质信息时需设置的参数信息，同时汇总了地质编图所需的各类字体，供地质编图使用。
本文件适用于地理类、地质矿产类、地球物理类、地球化学类、地质遗迹类、水文地质类、矿产资
源规划类、煤炭地质勘查类等专业图式图例。适用于各类地质勘查项目野外填图、室内编图及出版，编
制其他各类专题图件均可参照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
DZ/T 0179 地质图用色标准及用色原则
DZ/T 0301 海洋地质图图例图式及用色标准
3 术语和定义
DZ/T 0301界定的以及下列术语和定义适用于本文件。

图例 symbolization
图上点、线、面表示地质属性符号或代号的总称，是图上用符号、代号、图案及花纹、色彩所表示
特征、表达方法的释义和说明。
[来源：DZ/T 0301-2017，3.1，有修改]

图式 map layout
图的式样，各种符号及注记编排规格的统称。其包括图上的符号式样、尺寸和颜色，注记的字体、
大小、间隔和排列方式，图面的整饰和有关说明。
[来源：DZ/T 0301-2017，3.2]

符号 symbol
图形中用于描述不同内容的各类符号。
DB15/T 3753.1—2024
2

符号库 symbol group
图形中用于描述不同内容的各类符号的集合。

线型 line shape
图形中用于描述不同内容的线的各类形状。

线型库 line shape group
图形中用于描述不同内容的各类形式的线型的集合。

图案 pattern
图形中用于描述不同内容的区（面状）体的各类填充图案或花纹。

图案库 pattern group
图形中用于描述不同内容的各类填充图案或花纹的集合。
4 总则
基本原则
符号、线型及图案总体以地理类—地质矿产类—地质遗迹类—地球物理类—地球化学类—水文地
质类—土地规划类—地图用公共信息图形符号—矿产资源规划—煤炭地质勘查类—基础类等专业大类
排序。各专业大类按内容进一步划分亚类，依据各专业图式图例标准中的顺序将所有符号按固定位置有
序排放。具体结构排序如下：
a) 符号按照地理类—地质矿产类—地质遗迹类—地球物理类—地球化学类—水文地质类—土地
规划类—地图用公共信息图形符号—矿产资源规划类—煤炭地质勘查类—基础类符号的顺序
排列；
b) 线型按照基本信息类—地理类—地质矿产类—地球物理类—水文地质类—矿产资源规划—煤
炭地质勘查类专业顺序排列；
c) 图案按照基础类—地质矿产类—水文地质类—土地规划类—煤炭地质勘查类专业顺序排列。
为了便于特殊地质内容的表达，留出增加表达的需要，原则上在符号库专业大类之间空余20个位置，
在亚类（同一专业、不同内容）之间则空余3～5个位置；线型库专业大类之间空余10个位置，在亚类之
间则空余5个位置。
编制原则
4.2.1 符号定位点
DB15/T 3753.1—2024
3
符号定位点编制原则如下：
a) 几何图形符号 (如：圆形、矩形、三角形等) ，在其几何中心；
b) 宽底符号 (如：蒙古包、烟囱、水塔、独立石等) ，在底边中心；
c) 底部为直角符号 (如：风车、路标、独立树等) ，在直角的顶点；
d) 几种几何图形组合的符号 (如：气象站、敖包等) ，在其下方图形的中心点或交叉点；
e) 下方没有底线的符号 (如：窑洞、亭、山洞等) ，在其下方两端点间的中心点；
f) 不依比例描绘的桥梁、水闸等符号，在符号中心点。
4.2.2 色标的选取
色标使用青（C）、品红（M）、黄（Y）、黑（K）4 个基本色编制，并按照 DZ/T 0179 要求排列。
5 图式图例内容
在利用地理信息系统软件编制地质勘查成果图件时，按照附录 A 符号库基础、附录 B 线型库基础、
附录 C 图案库基础的图式图例内容编制。
附录中“高(X)”“宽(Y)”单位为毫米。“线宽”“颜色”“高(X)”“宽(Y)”等均为常用编图
基础，在具体编图时，可根据编图内容及要求进行更改。





DB15/T 3753.1—2024
4
A

A
附
录
A
（规范性）
符号库
符号库按照表A.1规定。
表A.1 符号库
符号
序号
符号
样式
描述内容
高×宽
颜色
备注
1 地理类
1.1 定位基础
颜色、高宽可根据不同比例尺的图式图例和规范要求进行调整；红色“十字点”为子图的中心点
1

三角点
1.8×1.8
1

2

土堆上的三角点
1.8×1.8
1

3

普通高程点
0.8×0.8
1

4

导线点
2×2
1

5

土堆上的导线点
2×2
1

6

埋石点
1.2×1.2
1

7

埋石图根点
2×2
1

8

土堆上的埋石点
1.2×1.2
1

9

水准点
1.2×1.2
1

10

卫星定位连续运行站点
2×2
1

11

卫星定位等级点
1.8×1.8
1

12

独立天文点
2.4×2.4
1

13

高程点
0.3×0.3
1

14

独立石
2×2
1

15

土坑
1×1
1

13

比高点
0.3×0.3
155

16-18

预留空余位置



1.2 水系
颜色、高宽可根据不同比例尺的图式图例和规范要求进行调整；红色“十字点”为子图的中心点
19

泉
1.5×1.5
2

20

水井
1.5×1.5
2

21

地热井
2×2
2

22

蓄水池（不依比例尺）
1×1
2

23

瀑布、跌水（不依比例尺）
1.2×1.2
2

DB15/T 3753.1—2024
5
表A.1 符号库（续）
符号
序号
符号
样式
描述内容
高×宽
颜色
备注
24

蓄水池
2×2
2

25

河流方向
2×2
2

26

2×2
2

27

沟渠流向（往复流向）
5×5
2

28

潮汐流向（涨潮流）
5×5
2

29

海流流向
（不依比例尺）
一月海流
5×5
2

30

七月海流
5×5
2

31

水闸
（不依比例尺）
能通车的
2×2
1

32

不能通车的
2×2
1

33

不能走人的
2×2
1

34

船闸
能通车的闸门
1.5×1.5
1

35

不能通车、能走人的闸门
1.5×1.5
1

36

不能走人的闸门
1.5×1.5
1

37

扬水站（中间有点）
1.2×1.2
1

38

不依比例滚水坝
1.2×1.2
1

39

拦水坝
（不依比例尺）
能通车的
1.2×1.2
1

40

不能通车的
1.2×1.2
1

41

防波堤、制水坝
2×2
1

42

地下河段出入口（不依比例尺）、隧道、明峒
2×2
1

43

倒虹吸
2×2
1

44

废弃水库
2×2
1

45

输水隧道
2×2
1

46

涵洞
2×2
1

47

涵洞（依比例尺）
2×2
1

48

涵洞（半依比例尺）
2×2
1

49

泄洪洞、出水口
2×2
1

50
