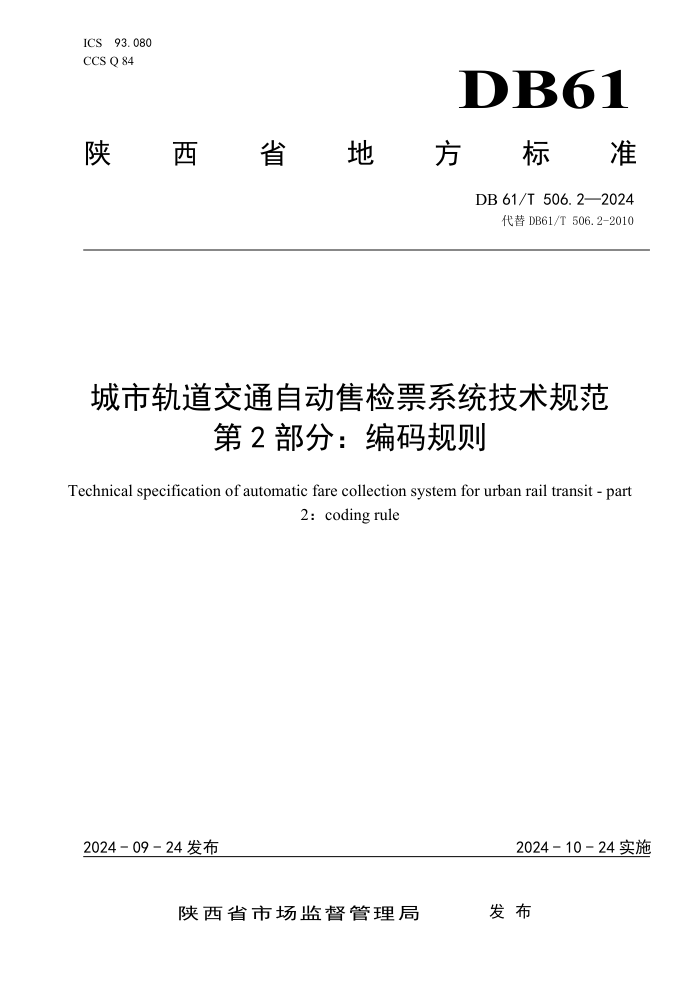

ICS 93.080 DB61
CCS Q 84
陕
西 省 地 方 标 准
DB 61/T 506.2—2024
代替 DB61/T 506.2-2010
城市轨道交通自动售检票系统技术规范
第 2 部分：编码规则
Technical specification of automatic fare collection system for urban rail transit - part
2：coding rule
2024 - 09 - 24 发布
2024 - 10 - 24 实施
陕西省市场监督管理局 发 布
DB61/T 506.2—2024
目 次
前言 ................................................................................. II
引言 ................................................................................ III
1
范围 ............................................................................... 1
2
规范性引用文件 ..................................................................... 1
3
术语和定义 ......................................................................... 1
4
缩略语 ............................................................................. 2
5
AFC 系统编码规则 ....................................................................2
6
二维码乘车业务编码规则 ............................................................ 15
7
生物特征识别乘车业务编码规则 ...................................................... 33
8
电子支付业务编码规则 .............................................................. 37
9
系统 IP 地址规则 ................................................................... 39
I
DB61/T 506.2—2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件是DB61/T 506《城市轨道交通自动售检票系统技术规范》的第2部分，DB61/T 506分为7个
部分：
——城市轨道交通自动售检票系统技术规范 第1部分：系统结构、功能及性能；
——城市轨道交通自动售检票系统技术规范 第2部分：编码规则；
——城市轨道交通自动售检票系统技术规范 第3部分：乘车凭证；
——城市轨道交通自动售检票系统技术规范 第4部分：通信数据接口；
——城市轨道交通自动售检票系统技术规范 第5部分：读写器；
——城市轨道交通自动售检票系统技术规范 第6部分：密钥系统；
——城市轨道交通自动售检票系统技术规范 第7部分：人机界面。
本文件替代DB61/T 506.2-2010《城市轨道交通自动售检票系统 第2部分：编码规则》，并将名称
修订为《城市轨道交通自动售检票系统技术规范 第2部分 编码规则》，与DB61/T 506.2-2010相比，除
结构调整以及编辑性改动,主要变化如下：
a）修订了系统数据编码部分以及通用数据编码部分（见第5章）；
b）增加了二维码乘车业务编码规则（见第6章）；
c）增加了生物特征乘车业务编码规则（见第7章）；
d）增加了电子支付业务编码规则（见第8章）；
e）增加了自动售检票系统IP地址规划（见第9章）；
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由陕西省交通运输厅提出并归口。
本文件起草单位：西安市轨道交通集团有限公司、方正国际软件系统有限公司、武汉小码联城科技
有限公司、成都智元汇信息技术股份有限公司、上海华虹计通智能系统股份有限公司、中国软件与技术
服务股份有限公司、广州地铁设计研究院股份有限公司。
本文件主要起草人：单华军、张国庆、苏卫华、吴延丰、章涛、代建风、杜瑞军、姚霞、张星龙、
赵颖。
本文件由西安市轨道交通集团有限公司负责解释。
本文件2010年首次发布，本次为首次修订。本文件及其所代替文件的历次版本发布情况为：
——2010年首次发布为DB61/ T 506.2-2010；
——本次为第一次修订。
联系信息如下：
单位：西安市轨道交通集团有限公司
电话：029-89093123
地址：西安市凤城八路126号
邮编：710065
II
DB61/T 506.2—2024
引 言
随着自动售检票系统升级改造及互联网技术发展，现行技术标准已不能满足城市轨道交通
自动售检票系统业务发展需求，在DB61/T 506-2010《城市轨道交通自动售检票系统》基础上进
行了修订，补充了相关内容，明确了城市轨道交通自动售检票系统的编码规则，使我省城市轨
道交通自动售检票系统编码规则及系统IP地址规划内容进一步规范化。
III
DB61/T 506.2—2024
城市轨道交通自动售检票系统技术规范
第 2 部分：编码规则
1
范围
本文件规定了城市轨道交通自动售检票系统的系统编码规则、二维码乘车业务编码规则、生物特征
识别乘车业务系统编码规则、电子支付业务编码规则及系统IP地址规划内容。
本文件适用于指导城市轨道交通地铁、轻轨编码规则，公交化运营的其它轨道交通制式可参照使用。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 2312 信息交换用汉字编码字符集基本集
GB/T 11383 信息处理 信息交换用八位代码结构和编码规则
GB/T 13000 信息技术 通用多八位编码字符集(UCS)
GB 18030-2022 信息技术 中文编码字符集
3
术语和定义
下列术语和定义适用于本文件。
3.1
字符 character
供组织、控制或表示数据用的元素集合中的一个元素。
[来源：GB 18030-2022,3.1]
3.2
编码字符 coded character
字符及其编码表示。
[来源：GB 18030-2022,3.2]
3.3
用户自定义区 private use area
使用符合本文件的产品的使用者可以自行规定的区域。
[来源：GB 18030-2022,3.3]
1
DB61/T 506.2—2024
3.4
白名单 white list
根据业务规则对被允许访问、执行或接收的用户或实体的安全数据列表。
4
缩略语
AFC
自动售检票系统（automatic fare collection）
ACLC
清分清算及线路管理中心系统（AFC clearing & multi-line center）
ACC
清分系统（AFC clearing center）
LCCS
线路中央计算机系统（line central computer system）
SC
车站计算机系统（station computer）
TVM
自动售票机（automatic ticket vending machine）
AGM
自动检票机（automatic gate machine）
BOM
半自动售票机（booking office machine）
PST
乘客综合服务终端 (passenger integrated service terminal)
SDK
软件开发工具包（software development kit）
TLV
类型、长度、值（type, length, value）
5
AFC 系统编码规则
5.1
参与方 ID 编码
参与方ID编码是表示票卡发行人、应用供应商、产品发行商或运营商的编码。参与方ID编码示例
见表1。
表 1
参与方 ID 编码示例
编码格式 编码类型 长度（byte） 参与方编码 参与方名称编码
NNNNNNNN HEX 4 西安地铁公司 0x00000000
1 号线参与方 0x00000001
2 号线参与方 0x00000002
...... ......
5.2
线路编码
线路编码应采用如下规则并可扩充，应包含如下要求：
a)
每条线路具有唯一编码；
b)
对于以数字命名的线路，编码应尽量与实际线路名数值保持一致；
c)
编码范围应为 00～99（BCD 格式）。
线路编码示例见表2。
2
DB61/T 506.2—2024
表 2
线路编码示例
线路名称 编码
预留 00
线路名称 编码
城市轨道交通 1 号线 01
城市轨道交通 2 号线 02
...... ......
5.3
车站编码
车站编码应包含如下要求：
a)
车站编码是车站在系统内的唯一编号；
b)
车站编码为线路编码＋车站编号；
c)
车站编码在最小编号前至少应有 20 个车站编号的预留；
d)
考虑未来相邻车站间增加车站的可能性，线路车站编码应以 2 递增或递减；
e)
车站编号范围：由 00 开始，向后延续，编码类型为 10 进制。
示例：北大街站，0221
5.4
位置编码
位置编码应包含如下要求：
a)
标识车站线路区段的位置信息；
b)
4 个字节长度，编码格式为 HEX，编码规则为位置类型（1HEX）+位置编号（3HEX）。
位置类型定义见表 3。
表 3
位置类型定义
位置类型 描述
0x09 标识为车站
0x11 标识为线路
0x13 标识为区段
0xFF 无设定值
5.5
设备类型编码
应采用如下规则定义终端设备类型，包括自动售票机、半自动售票机、自动检票机、车票编码/分
拣机、服务器和工作站等。设备类型编码见表 4。
3
DB61/T 506.2—2024
表 4
设备类型编码
序号 AFC 设备类型名称 AFC 设备类型编码
1 TVM 0x01
2 BOM 0x02
3 AGM 0x1F
4 PCS 0x23
5 PST 0x33
6 E/S 0x3D
7 个性化设备 0x3E
8 LCC 服务器 0x62
9 SC 服务器 0x5D
10 TC 服务器 0x5B
11 ACC 服务器 0x5F
12 LCC 工作站 0x81
13 SC 工作站 0x82
14 TC 工作站 0x84
15 ACC 工作站 0x8F
5.6 设备 ID 编码
5.6.1 设备 ID 编码应包含如下要求：
5.6.2 终端设备 ID 编码应是设备的唯一编码，应为设备类型（1HEX）+车站 ID（2BCD）+设备序号
（1HEX）。
示例：韦曲南站第 10 台 AGM 的设备 ID 为：“1F02610A”
5.7
设备组 ID 编码
设备组 ID 编码应是终端设备在部署车站的唯一组别位置号。设备组 ID 长度应为 1 个字节，编码
格式应为 HEX。
5.8
组内设备 ID 编码
5.9
组内设备 ID 编码应是终端设备在部署车站设备组别里的唯一序列号。组内设备 ID 长度应为 1 个
字票卡物理类型编码
车票应按照物理介质和结构不同进行编码。票卡物理类型编码见表 5。
4
DB61/T 506.2—2024
表 5
票卡物理类型编码
编码格式 编码类型 长度 票卡物理类型名称 票卡类型编码
NN HEX 1 未知 0x00
UL 卡 0x03
城市轨道交通 CPU 卡 0x02
交通一卡通 CPU 卡 0x01
电子票（二维码、生物特征） 0x04
预留 0xFF
5.10
车票逻辑编号
车票应在初始化时按照顺序产生唯一流水号作为车票逻辑编号。车票逻辑编号应为四个字节长度，
应采用 HEX 编码类型。
5.11
产品属性编码
应能定义车票产品的属性。车票产品属性编码见表 6。
表 6
车票产品属性编码
编码格式 编码类型 长度 车票产品属性 产品属性编码
NN HEX 1 未知 0x00
钱包产品（PURSE） 0x01
定期产品（PERIOD） 0x02
计次产品（MULTIRIDE） 0x03
预留 0xFF
5.12
产品类型编码
应能定义各车票的产品类型。车票产品类型编码见表 7。
表 7
车票产品类型编码
编码格式 编码类型 长度 产品类型 子类型名称 产品类型编码 子类型编码
NN HEX 1 出站票 出站票 1 0
预制单程票 2 元预制单程票 2 1
3 元预制单程票 2
4 元预制单程票 3
5 元预制单程票 4
6 元预制单程票 5
7 元预制单程票 6
8 元预制单程票 7
5
DB61/T 506.2—2024
表 7（续）
编码格式 编码类型 长度 产品类型 子类型名称 产品类型编码 子类型编码
n 元预制单程票 n（n<255）
单程票 单程票 3 1
本站公务票 本站公务票 4 1
特殊公务票 特殊公务票 5 1
日票 1 日票 6 1
2 日票 2
3 日票 3
预留 1 4
预留 2 5
定值纪念票 25 元纪念票 7 1
100 元纪念票 2
50 元纪念票 3
预留 1 4
预留 2 5
NN HEX 1 计次纪念票 1 次纪念票 9 1
10 次纪念票 2
100 次纪念票 3
2 次纪念票 4
20 次纪念票 5
预留 1 6
预留 2 7
普通计次票 30 次票 11 1
60 次票 2
90 次票 3
5 次票 4
10 次票 5
50 次票 6
100 次票 7
200 次票 8
预留 1 9
预留 2 10
6
DB61/T 506.2—2024
表 7（续）
编码格式 编码类型 长度 产品类型 子类型名称 产品类型编码 子类型编码
NN HEX 1 老人优惠票 老人优惠票 12 1
员工公务票 员工公务票 13 1
临时通勤公务票 临时通勤公务票 14 1
储值票 储值票 15 1
电子票 城市轨道交通 APP 16 1
支付宝二维码 2
微信二维码 3
银联二维码 4
生物识别 5
公务卡 公务卡 17 1
公共交通一卡通产品类型编码见表8。
表 8
公共交通一卡通产品类型编码
编码格式 编码类型 长度 产品类型 子类型名称 产品类型编码 子类型编码
NN HEX 1 JT 异地普通卡 JT 异地普通卡 36865 0
JT 普通卡销售版 JT 普通卡销售版 36912 0
JT 普通卡租用版 JT 普通卡租用版 36913 0
普通卡销售版 普通卡销售版 256 0
普通卡租用版 普通卡租用版 257 0
老人优惠卡 老人优惠卡 258 0
学生优惠卡 学生优惠卡 259 0
爱心卡 爱心卡 261 0
优惠卡 优惠卡 4352 0
纪念卡 纪念卡 8448 0
异型卡 异型卡 12544 0
天翼手机卡 天翼手机卡 12545 0
记名卡 记名卡 16384 0
测试卡 测试卡 39168 0
5.13
交易类型编码
应能定义票卡交易类型。交易类型编码见表 9。
7
DB61/T 506.2—2024
表 9
交易类型编码
编码格式 编码类型 长度 卡发行商 交易类型 交易类型名称 交易子类型 交易子类型名称
NN HEX 1 1 1 卡发行 2 卡初始化
1 1 售票 3 卡发售
1 1 卡发行 4 卡个人化
1 1 卡发行 5 个人化资料完成
1 1 锁卡 6 锁卡交易
1 1 锁卡 7 解锁交易
1 1 售票 9 接收卡押金
1 1 应退票款 10 票卡应退款
1 1 退卡 11 票卡物理退卡
1 1 退卡 12 票卡坏卡退卡
1 1 替换 13 换卡
1 1 售票 22 卡成本费
1 1 抵消 32 接收卡押金取消
1 1 抵消 33 卡费退回取消
1 1 退款 39 票卡押金收据退款
1 2 应用 1 应用成功发行
1 2 应用 7 票卡应用替换或转移
1 2 应用 19 应用的乘客类型已变
1 3 售票 1 钱包发行
1 3 售票 2 定期发行
1 3 售票 3 计次发行
1 3 产品删除 4 产品删除
1 3 锁产品 5 产品锁定交易
NN HEX 1 1 3 锁产品 6 产品解锁交易
1 3 自动加值 9 激活卡的自动加值特性
1 3 充值 10 钱包增值
1 3 充值 11 定期增值
1 3 充值 12 计次增值
1 3 抵消 16 钱包增值撤消
1 3 抵消 17 定期增值撤消
1 3 抵消 18 计次增值撤消
1 3 退款 26 钱包退款
1 3 退款 27 定期退款
1 3 退款 28 计次退款
1 3 退款 29 延迟退款
8
DB61/T 506.2—2024
表 9（续）
编码格式 编码类型 长度 卡发行商 交易类型 交易类型名称 交易子类型 交易子类型名称
1 3 自动加值 51 自动加值特性被停止
1 3 替换 62 钱包替换
1 3 替换 63 计次替换
1 3 替换 64 定期替换
1 3 自动加值 70 修改自动加值特性
1 3 抵消 79 计次发行撤消
1 3 抵消 80 定期发行撤消
1 3 抵消 81 钱包发行撤消
1 3 进站 88 钱包进站
1 3 进站 89 定期进站
1 3 进站 90 计次进站
1 3 出站 91 钱包出站
1 3 出站 92 定期出站
1 3 出站 93 计次出站
1 3 进站 112 计次延迟进站
1 3 出站 113 计次延迟出站
1 3 进站 114 定期延迟进站
1 3 出站 115 定期延迟出站
1 3 进站 116 钱包延迟进站
1 3 出站 117 钱包延迟出站
1 3 补票 118 补票(卡内)
1 3 补票 119 补票(卡内)
1 3 补票 120 补票(卡内)
1 3 售票 121 出站票发行
1 3 补票 254 补票(更新状态）
NN HEX 1 1 3 补票 255 补票(现金)
1 4 持卡 34 向持卡人收取的费用
1 4 结算 41 对坏帐进行结算
1 5 审核 1 设备内的审核注册值
1 36 进站 1 二维码、生物特征电子车票 进站
1 36 出站 2 二维码、生物特征电子车票 出站
1 36 补登 3 二维码、生物特征电子车票 补登
9
DB61/T 506.2—2024
表 9（续）
编码格式 编码类型 长度 卡发行商 交易类型 交易类型名称 交易子类型 交易子类型名称
90 8 充值 14 充值
90 34 进站 12 进站
90 34 出站 13 出站
90 34 延迟进站 14 延迟进站
90 34 延迟出站 15 延迟出站
90 34 补票 17 卡内补票
90 34 锁卡 22 锁卡
90 34 补票 255 现金补票
90 35 进站 12 进站
90 35 出站 13 出站
90 35 延迟进站 14 延迟进站
90 35 延迟出站 15 延迟出站
90 35 补票 17 卡内补票
90 35 锁卡 22 锁卡
90 35 补票 255 现金补票
99 8 充值 14 充值
99 8 售票 15 售卡
99 33 进站 12 进站
99 33 出站 13 出站
99 33 进站 14 延迟进站
99 33 出站 15 延迟出站
99 33 补票 17 补票(卡内)
99 33 锁卡 22 锁卡
99 33 补票 254 补票(更新状态）
99 33 补票 255 补票(现金)
5.14
运营模式编码
应能定义运营模式类型。运营模式编码见表 10。
表 10
运营模式编码
编码格式 编码类型 长度 序号 运营模式名称 运营模式编码
NN HEX 1 1 正常服务模式 0x0001
2 关闭服务模式 0x0002
3 列车故障模式 0x0003
4 进站免检模式 0x0004
5 出站免检模式 0x0005
10
DB61/T 506.2—2024
表 10（续）
编码格式 编码类型 长度 序号 运营模式名称 运营模式编码
6 紧急放行模式 0x0006
7 时间免检模式 0x0007
8 日期免检模式 0x0008
9 车费免检模式 0x0009
10 时间和日期免检模式 0x000A
11 时间和车费免检模式 0x000B
12 日期和车费免检模式 0x000C
13 时间、日期和车费免检模式 0x000D
14 进站和时间免检模式 0x000E
15 进站和日期免检模式 0x000F
16 进站和车费免检模式 0x0010
17 进站、日期和时间免检模式 0x0011
18 进站、时间和车费免检模式 0x0012
19 进站、日期和车费免检模式 0x0013
20 进站、日期、时间和车费免检模式 0x0014
21 出站和时间免检模式 0x0015
22 出站和日期免检模式 0x0016
23 出站和车费免检模式 0x0017
24 出站、日期和时间免检模式 0x0018
25 出站、时间和车费免检模式 0x0019
26 出站、日期和车费免检模式 0x001A
27 出站、日期、时间和车费免检模式 0x001B
28 进站、出站和时间免检模式 0x001C
29 进站、出站和日期免检模式 0x001D
30 进站、出站和车费免检模式 0x001E
31 进站、出站、日期和时间免检模式 0x001F
32 进站、出站、时间和车费免检模式 0x0020
