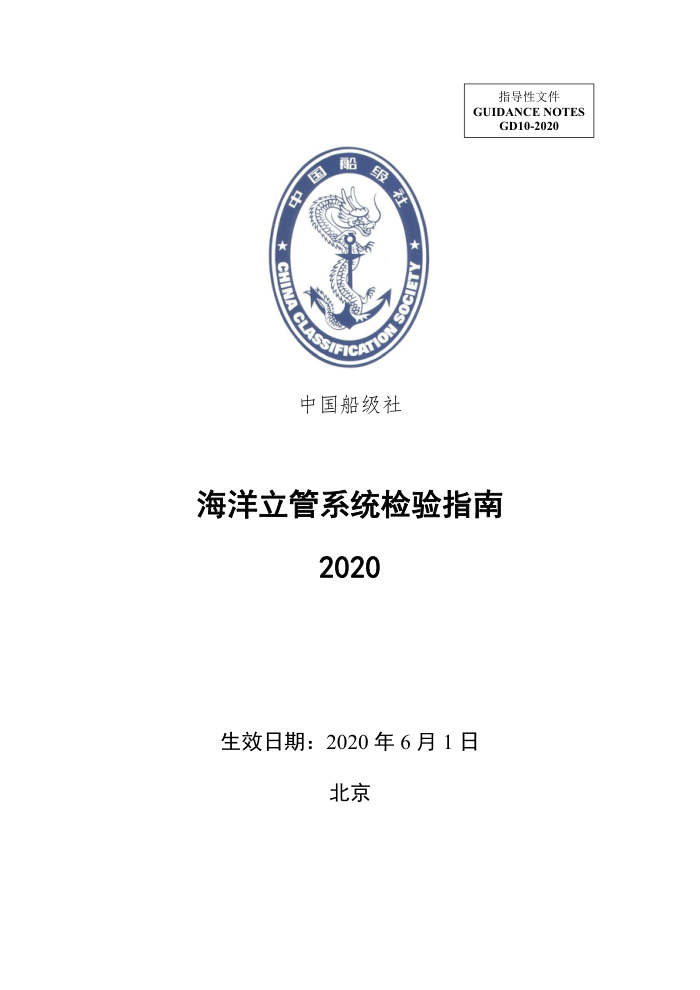

指导性文件
GUIDANCE NOTES
GD10-2020
中国船级社
海洋立管系统检验指南
2020
生效日期：2020 年 6 月 1 日
北京
目 录
第 1 章 总则........................................................................................................................- 1 -
第 1 节 一般规定....................................................................................................... - 1 -
第 2 节 定义................................................................................................................- 1 -
第 3 节 缩写和符号................................................................................................... - 9 -
第 4 节 接受标准..................................................................................................... - 12 -
第 2 章 检验与发证..........................................................................................................- 15 -
第 1 节 一般规定..................................................................................................... - 15 -
第 2 节 设计审查..................................................................................................... - 15 -
第 3 节 产品检验..................................................................................................... - 18 -
第 4 节 建造中检验................................................................................................. - 21 -
第 5 节 保持证书有效的检验................................................................................. - 23 -
第 6 节 建造后的初次检验..................................................................................... - 24 -
第 3 章 设计基础数据..................................................................................................... - 25 -
第 1 节 一般规定..................................................................................................... - 25 -
第 2 节 环境数据..................................................................................................... - 25 -
第 3 节 内部流体数据............................................................................................. - 27 -
第 4 节 浮体数据..................................................................................................... - 27 -
第 5 节 立管系统数据............................................................................................. - 27 -
第 6 节 其它要求..................................................................................................... - 28 -
第 4 章 立管系统设计..................................................................................................... - 29 -
第 1 节 一般规定..................................................................................................... - 29 -
第 2 节 载荷与工况................................................................................................. - 31 -
第 3 节 结构设计衡准............................................................................................. - 33 -
第 4 节 材料选择..................................................................................................... - 39 -
第 5 节 总体布置..................................................................................................... - 40 -
第 6 节 防腐设计..................................................................................................... - 40 -
第 7 节 防污设计..................................................................................................... - 41 -
第 8 节 磨损和冲蚀................................................................................................. - 41 -
第 9 节 保温设计..................................................................................................... - 42 -
第 10 节 机械损伤防护........................................................................................... - 42 -
第 11 节 通径要求....................................................................................................- 42 -
第 12 节 ROV 兼容性..............................................................................................- 42 -
第 13 节 系统界面................................................................................................... - 42 -
第 14 节 作业限制和应急操作............................................................................... - 43 -
第 15 节 监测和控制............................................................................................... - 44 -
第 16 节 检测、维护和修理................................................................................... - 45 -
第 17 节 试验............................................................................................................- 46 -
第 18 节 安装方案设计........................................................................................... - 46 -
第 19 节 部件设计................................................................................................... - 47 -
第 5 章 各类立管系统的特殊要求................................................................................. - 49 -
第 1 节 钢悬链线式立管系统的特殊设计要求.....................................................- 49 -
第 2 节 顶部张紧式立管系统的特殊设计要求.....................................................- 51 -
第 3 节 挠性立管系统的特殊设计要求................................................................. - 52 -
第 4 节 混合立管系统的特殊设计要求................................................................. - 53 -
第 6 章 总体分析..............................................................................................................- 58 -
第 1 节 一般规定..................................................................................................... - 58 -
第 2 节 强度分析..................................................................................................... - 58 -
第 3 节 波致疲劳分析............................................................................................. - 59 -
第 4 节 涡激振动疲劳分析..................................................................................... - 59 -
第 5 节 涡激运动致疲劳分析................................................................................. - 60 -
第 6 节 干涉分析..................................................................................................... - 61 -
第 7 节 安装可行性分析......................................................................................... - 61 -
第 8 节 其它分析..................................................................................................... - 62 -
第 7 章 局部分析..............................................................................................................- 63 -
第 1 节 一般规定..................................................................................................... - 63 -
第 2 节 工程临界评估............................................................................................. - 63 -
第 3 节 浮筒分析..................................................................................................... - 63 -
第 4 节 立管基础分析............................................................................................. - 64 -
第 5 节 其它结构部件分析..................................................................................... - 65 -
第 8 章 材料和制造检验................................................................................................. - 66 -
第 1 节 一般规定..................................................................................................... - 66 -
第 2 节 材料..............................................................................................................- 66 -
第 3 节 管材..............................................................................................................- 67 -
第 4 节 外涂层..........................................................................................................- 68 -
第 5 节 其它部件..................................................................................................... - 68 -
第 9 章 海上安装..............................................................................................................- 70 -
第 1 节 一般规定..................................................................................................... - 70 -
第 2 节 安装设计..................................................................................................... - 70 -
第 4 节 预调查..........................................................................................................- 71 -
第 5 节 安装检验..................................................................................................... - 71 -
第 6 节 预调试..........................................................................................................- 71 -
第 7 节 后调查..........................................................................................................- 71 -
第 8 节 完工文件..................................................................................................... - 72 -
第 10 章 超设计年限使用............................................................................................... - 73 -
第 1 节 一般规定..................................................................................................... - 73 -
第 2 节 具体要求..................................................................................................... - 73 -
第 1 章
总则
第 1 节
一般规定
1.1.1
一般要求
1.1.1.1
本指南的目的是为海洋立管（简称立管）系统的检验提供依据，包括设计、制
造、安装及在役期间的检验规则和技术要求。
1.1.1.2
本指南包含了对立管系统和各类立管系统中主要部件的技术要求。除本指南的
规定外，各个部件还应满足相应公认技术标准中的适用要求。
1.1.1.3
立管系统应符合本指南和/或业主规定的规范标准的适用要求，同时还应满足当
地主管机关的有关要求。
1.1.2
适用范围
1.1.2.1
本指南适用于海上油气开发中连接海上浮式装置/单点系泊装置的立管系统，功
能上包括用于永久性操作（如生产、外输、输入、注入）的立管，也包括用于临时性操作（如
钻井、完井、修井）的立管。对于非油气应用的其它立管，可参考本指南中适用的相关要求。
1.1.2.2
对于海上移动平台/钻井船上采用水下防喷器形式的低压钻井立管系统，应符合
我社《海上钻井装置检验指南》的适用要求，相关分析方法也可参考本指南中的适用要求。
1.1.2.3
用于固定平台（如导管架平台）上的立管，作为海底管道系统中的附属构件，
应符合我社《海底管道系统规范》和/或业主规定的规范标准的适用要求。
1.1.2.4
根据立管的类型和材料，本指南适用的立管类型包括钢悬链线式立管、顶部张
紧式立管、挠性立管和混合立管，管材类型包括钢管和钢质铠装层的非粘结挠性管。非粘结
挠性管的具体要求可参见 API Spec 17J 和 API RP 17B。采用钛合金材料、复合材料等特殊
材料的立管应符合业主规定的相应公认标准中的适用技术要求。
1.1.2.5
本指南适用于新建立管系统、现有立管系统的改造以及重新应用于不同浮式装
置或作业区域的现有立管系统。
1.1.2.6
动态脐带缆的总体分析及其内部钢质液压管的结构设计，也可参考本指南中的
适用要求。
1.1.3
等效与免除
1.1.3.1
对于与本指南要求（包括接受标准的要求）不一致的设计规定，如以书面文件
证明或表明其至少与本指南要求具有同等的安全水平，并经合同各方及本社同意，可予以接
受以替代本指南的相应要求。
1.1.3.2
对于具有新功能、新特性和新颖结构形式的立管系统，如应用本指南的任何规
定可能严重妨碍其安全使用时，经本社同意，可免除该规定。
1.1.4
风险评估的应用
1.1.4.1
如果业主、作业者、设计者或其它机构欲通过风险评估对立管系统进行设计、
制造或操作，经本社对其风险评估文件进行审核认为满意之后，则风险评估中采用的风险控
制方案及措施可代替本指南的全部或部分规定。
1.2.1 第 2 节 定义
定义
1.2.1.1 本指南中所用定义如下：
- 1 -
（1）浮式结构物 floating structure
系指由浮力支撑满载重量的结构物。
（2）海上浮式装置 offshore floating installation
系指浮于水面且长期系泊于海上的用于油、气处理，储存及装卸及其它作业用途的海上
设施。
（3）单点系泊装置 single point mooring installation
系指一个系泊和转运装置，在海底管道和浮式结构物（海上浮式装置、油船等）间提供
联系，需要时可供输送流体货物用，浮式结构物可系固在上面，且在环境载荷作用下，所系
浮式结构物能绕系泊点转动。
（4）海洋立管 marine（offshore / subsea） riser
系指连接浮式结构上的生产或钻井设备与海底管道、水下设施的管道，简称为立管。立
管在功能上包括永久作业的生产/外输/输入/注入立管，也包括临时作业的钻/修/完井立管。
对于钻/修/完井立管，也称钻/修/完井隔水管。
（5）立管系统 riser system
系指由立管及相关部件所集成的系统。
（6）立管部件 riser component
系指构成立管的部件，为立管系统中的任何可能承受内部流体压力的部分，包括立管主
管（立管管子）、法兰、连接器、应力节、挠性接头、球型接头、张力节、伸缩节、阀门等。
（7）部件 component
系指构成立管系统的部件。通常，可包括以下种类的部件：
○
1 用于流体输送的部件：
a、立管管段，如标准立管单根、短节、应力节、挠性接头、张紧节、龙骨节、挠
性管等；
b、机械连接器，如接头、端部连接器、端部配件；
c、阀门，如球型阀、闸阀、止回阀、注入阀等；
○
2 用于支撑和外部载荷控制的部件：
a、立管张紧系统；
b、顶部托篮结构；
c、补充浮力装置，如浮力模块、浮筒等；
d、挠曲控制装置，如挠性接头、球形接头、应力节、龙骨节、弯曲加强器、弯曲
限制器；
e、安装在立管上的结构支撑构件，如张紧环、支架等；
f、调节水动力载荷的装置，如 VIV 抑制装置等；
○
3 立管解脱装置，如快速解脱连接器、立管下部总成、挠性管快速解脱系统等；
○
4 立管监控系统：
a、监测系统，如立管位置、角度、张力、应变、振动监测系统等；
b、控制系统，如调节立管顶部张力或位置的控制系统、水下执行机构的控制系统
等；
○
5 导向装置，如立管导向臂、导向钢丝、导向结构（导向基座或井口基盘）等；
○
6 防止或清除海生物的相关部件，如防污涂层、可移动的除污设备等；
○
7 机械损伤防护装置，如保护网、结构框架等；
○
8 保温的相关材料；
○
9 防腐相关材料，如涂层、牺牲阳极等。
- 2 -
（8）承压部件 pressure-containing component (part)
系指在预期功能失效时会导致流体泄漏到环境中的部件。如标准管子、应力节、挠性接
头、连接器、表面井口头等立管部件。
（9）主承载部件 primary load-carrying component (part)
系指在当预期功能失效时会损害立管管柱完整性的部件。如张紧器、浮筒、顶部总成、
立管基础、立管部件等。
（10）生产立管 production riser
系指将由油藏生产出的流体从水下井口头、海底管道或其它水下结构（如PLET、PLEM）
输送至该浮式结构的立管。生产立管也可用于修井、完井、注入和其它目的。
（11）注入立管 injection riser
系指将流体从该浮式结构输送至水下井口头、海底管道或其它水下结构（如PLET、PLEM）
以维持油藏压力或其它生产目的的立管。
（12）外输立管 export riser
系指将经过油气处理后的流体（油、气、水或以上几种混合）从该浮式结构输送至下游
其它设施（如平台或海底管道）的立管。
（13）输入立管 import riser
系指将经过油气处理后的流体（油、气、水或以上几种混合）从其它设施（如平台或海
底管道）输送至该浮式结构的立管。
（14）钻井立管 drilling riser
系指钻井和修井作业时使用的立管。钻井立管的主要功能包括提供浮体至井的流体输送
通道、支撑辅助管线/导向工具/钻柱、下放和回收BOP等，也可以用于完井和测井。
（15）修井立管 workover riser
系指用于修井作业的立管。
（16）完井立管 completion riser
系指用于完井作业时的立管。
（17）永久性立管 permanent riser
系指在安装后放置很多年直至后续回收的立管，如生产立管、注入立管、外输立管、输
入立管和在极端条件下不允许解脱的钻井/修井立管（如 TLP、SPAR 上的钻井/修井立管）。
（18）临时性立管 temporary riser
系指间歇性地用于有限作业时间，可以在恶劣环境条件下回收的立管。
（19）钢悬链线式立管 steel catenary riser
系指以悬链线形状连接至浮式装置的钢质立管，可看作海底管道的延长段。钢悬链线式
立管可用于生产、外输、输入和注入用途。
- 3 -
图 1.2.1.1-1
典型钢悬链线式立管构型示意图
（20）顶部张紧式立管 top tensioned riser
系指由顶部张力支撑而保持垂直或近似垂直的立管，立管和浮体可在垂直方向上发生相
对运动并约束在水平方向的相对运动。顶部张紧式立管可用于生产、外输、输入、注入、钻
井、修井和完井用途。
图 1.2.1.1-2
典型顶部张紧式立管构型示意图
（21）挠性立管 flexible riser
系指由挠性管构成的连接浮式装置至海底管道/海底设施的立管。挠性立管可用于生产、
外输、输入和注入用途。
图 1.2.1.1-3
典型挠性立管构型示意图
（22）混合立管 hybrid riser
系指以由浮筒提供顶部张力的钢质立管部分和连接该部分立管与浮式装置的挠性跨接
管所组成的立管。钢质立管部分可以是垂直张紧形式，底部通过桩基础锚固于海底；也可以
- 4 -
是悬链线形式，底部直接连接海底管道或其他海底设施。混合立管可用于用于生产、外输、
输入和注入用途。钢质立管部分为垂直张紧形式的混合立管，也称自由站立式立管。
图 1.2.1.1-4
典型混合立管构型示意图
（23）顶部张紧式立管系统 top tensioned riser system
顶部张紧式立管系统一般包括立管张紧系统、标准立管单根、短节、应力节、张力节、
浮力模块、回接连接器、导向装置、防腐系统、监控系统等。
（24）钢悬链线式立管系统 steel catenary riser system
钢悬链线式立管系统一般包括自立管顶部接头 的托篮结构至海底与海底管道
/PLET/PLEM 连接处之间的所有部件。
（25）挠性立管系统 flexible riser system
挠性立管系统一般包括自Ⅰ型管至海底与海底管道/PLET/PLEM 连接器之间的所有部
件，如挠性管管体、端部配件、弯曲限制器、弯曲加强器、喇叭口、浮力模块、水下浮筒及
其筋键/基础、阴极保护、监测系统等。
（26）混合立管系统 hybrid riser system
混合立管系统按照形式一般可分为自由站立式混合立管、混合立管塔、浮力支撑系统混
合立管、混合悬链线立管等类型。每种类型的混合立管系统具有不同的组成部件，可详见本
指南第 5.4.2 条的介绍。
（27）立管主管（立管管子） riser main tube (riser pipe)
系指构成立管单根的主要通道的管子。
（28）油管 tubing
系指用于井内的管子，将流体从井的生产地层引导到水下或水上采油树。
（29）环空 annulus
系指外管与内管之间的空间。
（30）立管单根 riser joint
系指一段包括立管主管、两端安装的公/母接头、辅助管线以其支撑结构等的立管管柱。
（31）标准立管单根 standard riser joint
系指标准长度的立管单根，根据浮式装置上放置立管单根的设备尺寸和立管搬运设备的
能力等而定。
（32）短节 pup joint
- 5 -
系指长度比标准立管单根短的立管单根。
（33）不带浮力模块的立管单根 slick joint
系指没有安装浮力模块的标准长度的立管单根。
（34）带浮力模块的立管单根 buoyancy joint
系指安装有浮力模块的标准长度的立管单根。
（35）张紧节 tension joint
系指将垂直立管连接于浮体上张紧系统的一种特殊立管单根。
（36）张紧环 riser tensioner ring
系指张紧节与张紧器的连接点。
（37）伸缩节 telescopic joint（slip joint）
系指带有内筒和外筒的特殊立管单根，内筒和外筒之间具有密封机构。当浮体运动时，
通过伸缩节内筒与外筒之间的相对移动以补偿立管管柱的长度。
（38）龙骨节 keel joint
系指设计用于抵抗立管与月池底部之间接触的特殊立管单根。
（39）应力节 stress joint
系指设计为变截面形式的特殊立管单根，以控制曲率和减小局部弯曲应力。
（40）挠性接头 flex joint
系指由钢材和合成橡胶制成的总成，可允许一定程度的相对转动，以减小立管端部弯矩。
（41）球型接头 ball joint
系指一种球窝式的总成，可安装在立管管柱上以减少局部弯曲应力。
（42）抱领 hold collar
系指用于立管安装/维修的悬挂法兰，通常位于挠性接头延伸段等位置。
（43）连接器 connector
系指用于连接立管相邻部件的机械装置。连接器包括连接两节立管单根的接头、立管顶
部连接器和立管底部连接器。连接器的类型通常有螺纹式、法兰式、卡箍式和爪式。
（44）接头 coupling
系指两节立管管子首尾连接的机械装置。接头也可能设计对节流/压井管线、辅助管线、
浮力模块提供支撑。
（45）端部连接器 end-connector
系指用于连接立管与水上设备（如水上采油树）的顶部连接器和连接立管与海底设备（如
水下井口）的底部连接器。其中，底部连接器通常具有可更换的密封总成和锁紧装置，可以
通过遥控方式在海底进行装配。
（46）回接连接器 tie-back connector
系指一种通过液压操作进行金属与金属之间密封的水下连接器。
- 6 -
（47）立管管柱 riser string
系指下放的所有立管单根的总成。
（48）辅助管线 auxiliary line
系指装在立管主管内侧或外侧的刚性管线（不包括节流/压井管线），如液压控制管线、
钻井液加压管线、浮力控制管线。
（49）立管张紧系统 riser tensioner system
系指为立管管柱提供顶部张力和立管与浮体之间升沉补偿的装置，主要部件包括液压缸、
蓄能器、扶正滚轮总成、控制面板和仪表等。
（50）扶正滚轮 centralizing/guide rollers
系指位于顶部张紧式立管顶部附近区域的限制立管横向位移但不限制立管轴向位移的
扶正装置，以在浮体运动过程中维持适当的立管间距，属于立管张紧系统的一部分。
（51）立管张紧器冲程 riser tensioner stroke
系指立管相对浮体的最大上下垂直运动距离。
（52）浮筒 buoyancy tank（air tank / air can）
系指一种位于水面以下或水面处的内部充填气体或低密度液体的浮力结构，连接立管或
安装在立管外部，为立管管柱提供向上的恒定或变化的张力。浮力筒的顶部密封，底部可以
是开敞的，内部气体压力等于环境压力；底部也可以是密封的，内部气体压力不同于环境压
力。
（53）浮力模块 buoyancy module（foam buoyancy）
系指一种低密度材料的装置，通常为泡沫聚合物材料，捆绑或夹紧在立管单根的外部，
以减少立管的浸没重量。
（54）导向索系统 guideline system
系指用于对顶部张紧式立管进行引导和对准至水下井口的导向索系统。导向索系统一般
包括导向结构（如导向基座、井口基盘）、导向柱插座、导向柱、导向钢丝锚、导向钢丝、
导向臂、绞车、导向滑轮和倒扣滑轮等部件。
（55）管节 pipe joint
系指由两根钢管焊接形成一根完整的管节。通常用于钢悬链线式立管和混合立管中焊接
的垂直钢管段。
（56）立管悬挂结构 riser porch structure
系指焊接在浮箱或类似浮体结构上，用于连接钢悬链线式立管的托篮结构并将立管载荷
传递至浮体的最外延结构部分。
（57）托篮结构 basket（receptacle） structure
系指钢悬链线式立管顶部挠性接头的接收结构，通常焊接至浮体上的立管悬挂结构上。
（58）锚固件 bulkhead
系指以规则间隔连接管中管的内管和外管，将环空分隔为各个部分的装置，限制内管和
外管之间的相对轴向膨胀变形。
（59）间隙块（对中器） pipe spacer（centralizer）
- 7 -
系指以一定间隔安装在管中管的内管上，使内管和外管维持同心并允许内管与外管之间
轴向相对滑移的装置。
（60）现场节点涂层 field joint coating
系指保护环焊缝处的单层或多层涂层。现场节点涂层可以是海上现场涂敷，也可以是在
工厂内涂敷。
（61）鹅颈管总成 gooseneck assembly
系指混合立管系统中，用于连接顶部立管总成和顶部挠性跨接管的总成结构。鹅颈管总
成可能包括弯管、挠性跨接管加强器和水下连接器。
（62）顶部立管总成 top riser assembly
系指混合立管系统中用于连接张紧链/挠性接头、顶部挠性跨接管和上部应力节的总成
结构，包括鹅颈管总成在内。
（63）底部立管总成 bottom riser assembly
系指用于连接立管管柱、立管基础跨接管和桩基础的总成结构。
（64）张紧链 tether chain
系指在混合立管系统中，一种用于连接浮筒和顶部立管总成的结构。
（65）顶部挠性跨接管 top flexible jumper
系指在混合立管系统中，用于连接浮体和顶部立管总成的挠性管。
（66）立管基础跨接管 riser base jumper
系指在混合立管系统中，用于连接立管底部与海底管道终端/海底管汇的一短节挠性管
或刚性管。
（67）上部锥形应力节 upper tapered stress joint
系指在混合立管系统中，一段用于连接顶部立管总成和标准立管管子的变截面应力节，
通常为锻造件。
（68）下部锥形应力节 lower tapered stress joint
系指在混合立管系统中，一段用于连接底部立管总成和标准立管管子的变截面应力节，
通常为锻造件。
（69）中心支撑管 stem pipe（central pipe / core supporting pipe）
系指位于浮筒中心的大尺寸钢管，用于将立管重量传递给浮筒的每个隔舱。中心支撑管
也可指安装在顶部立管总成的底部或底部立管总成的顶部的一段管子（作为顶部/底部立管
总成的一部分）。
（70）立管基础 riser base
系指固定在海底的连接立管应力节和液压连接器的结构，为立管提供拉伸、弯矩、横向
载荷的抗力。立管基础可能包括独立的桩基础。
（71）最大作业条件 maximum operating condition
系指作业方规定的系统最大允许的作业环境条件。
（72）极端条件 extreme condition
- 8 -
系指重现期为一百年或年超越概率为1%的环境条件。
（73）折减极端条件 reduced extreme condition
系指重现期小于一百年并与其它偶然载荷导致的罕见事件组合的环境条件。
（74）生存条件 survival condition
系指重现期在一百年至一万年之间的环境条件。
（75）正常操作 normal operation
系指按计划使用的设备或系统的状态，包括稳定流状态和日常运行中可能发生的计划关
闭。
（76）非正常操作 incidental operation
系指设备或系统正常操作以外的各类状态。如突然关闭闸门所产生的水击、压力调节系
统失灵以及压力安全系统启动等。
（77）设计压力 design pressure
系指立管所有横截面在正常操作期间承受的最大压差。
（78）最大操作压力 maximum operating pressure
系指在参考点处，立管在正常操作期间承受的最大压差。最大操作压力不超过任何立管
部件的设计压力，包括管子、阀门、法兰、连接器等。
注：对于管内介质平均密度小于海水的立管，一般取立管顶部高度为参考点；对于管内
介质平均密度大于海水的立管，一般取立管底部高度为参考点。
（79）操作压力 operating pressure
系指在参考点处，立管在正常操作范围内的压差。操作压力小于或等于最大操作压力。
（80）极端压力（偶然压力） extreme（incidental） pressure
系指立管所有横截面在非正常操作期间承受的最大压差，包括水击压力、应急关断压力
等。
（81）水压试验压力 hydrostatic test pressure
系指立管系统压力试验时采用的压差，通常水压试验压力应不小于设计压力的 1.25 倍。
1.3.1 缩写 第 3 节 缩写和符号
缩写 英文全称 中文名称
BOP Blowout Preventer 防喷器
BRA Bottom Riser Assembly 底部立管总成
BS&W Bottom Sediment And Water 沉渣和水分
BT Buoyancy Tank 浮筒
CD Chart Datum 海图基准面
CFD Computational Fluid Dynamics 计算流体力学
CP Cathodic Protection 阴极保护
CRA Corrosion-Resisting Alloy 耐蚀合金
- 9 -
缩写 英文全称 中文名称
CTOD Crack Tip Opening Displacement 裂纹尖端张开位移
CVN Charpy V-notch 夏比V形槽口
DWT Drop Weight Tear 落锤撕裂
DBM Distributed Buoyancy Module 分布式浮力模块
ECA Engineering Critical Assessment 工程临界评估
ESD Emergency Shut-Down 应急关断
FAT Factory Acceptance Test 工厂接受试验
FJ Flexible Jumper 挠性跨接管
FMEA Failure Mode Effect Analysis 失效模式和影响分析
FR Flexible Riser 挠性立管
FSHR Free Standing Hybrid Riser 自由站立式混合立管
HAZOP Hazard and Operability Study 危险和可操作性研究
HCR Hybrid Catenary Riser 混合悬链线立管
HR Hybrid Riser 混合立管
HRT Hybrid Riser Tower 混合立管塔
ITP Inspect and Test Plan 检测和试验计划
LRFD Load and Resistance Factor Design 载荷与抗力系数法
LTSJ Lower Taper Stress Joint 底部锥形应力节
MBR Minimum Bending Radius 最小弯曲半径
MOP Maximum Operating Pressure 最大操作压力
MPS Manufacturing Procedure Specification 制造工艺程序
MSL Mean Sea（still） Level 平均静水位
MT Magnetic Particle Testing 磁粉检测
MWL Mean Water Level 平均海平面
NDE Non-Destructive Examination 无损检测
OP Operating Pressure 操作压力
PIP Pipe-in-Pipe 管中管
PLEM Pipeline End Manifold 海底管道终端管汇
PLET Pipeline End Termination 海底管道终端
PT Penetrant Testing 渗透检测
QA/QC Quality Assurance/Quality Control 质量保证/质量控制
RAO Response Amplitude Operator 运动响应算子
RBJ Riser Base Jumper 立管底部跨接管
ROV Remotely Operated Vechicle 水下机器人
RT Radiographic Testing 射线照相检测
SAF Stress Amplification Factor 应力放大系数
SCF Stress Concentration Factor 应力集中系数
SCR Steel Catenary Riser 钢悬链线式立管
SIT System Integration Test 系统完整性试验
SLHR Single Line Hybrid Riser 单腿混合立管
SMYS Specified Minimum Yield Strength 规定的最小屈服强度
SMTS Specified Minimum Tensile Strength 规定的最小拉伸强度
STC Stress Transfer Coefficient 应力传递系数
TLR Tension Leg Riser 张力腿立管
- 10 -
缩写 英文全称 中文名称
TRA Top Riser Assembly 顶部立管总成
TSJ Tapered Stress Joint 锥形应力节
TTF Top Tension Factor 顶部张紧系数
TTR Top Tention Riser 顶部张紧式立管
UT Ultrasonic Testing 超声波检测
UTSJ Upper Tapered Stress Joint 顶部锥形应力节
VIM Vortex Induced Motion 涡激运动
VIV Vortex Induced Vibration 涡激振动
WPS Welding Procedure Specification 焊接工艺程序
WSD Working Stress Design 工作应力法
1.3.2
符号
符号 符号定义
A 管子横截面积
a 管壁横截面积
b 应变折减系数
Ca 许用应力系数
Cf 设计系数
D 名义外径
Dins 安装期间的疲劳损伤
Dmax 最大外径
Dmin 最小外径
Dwave 波致疲劳损伤
DVIM VIM 致疲劳损伤
DVIV VIV 疲劳损伤
E 弹性模量
Fb 承压（破裂）设计系数
Fc 设计系数
f 不圆度函数
G 海水单位重量
