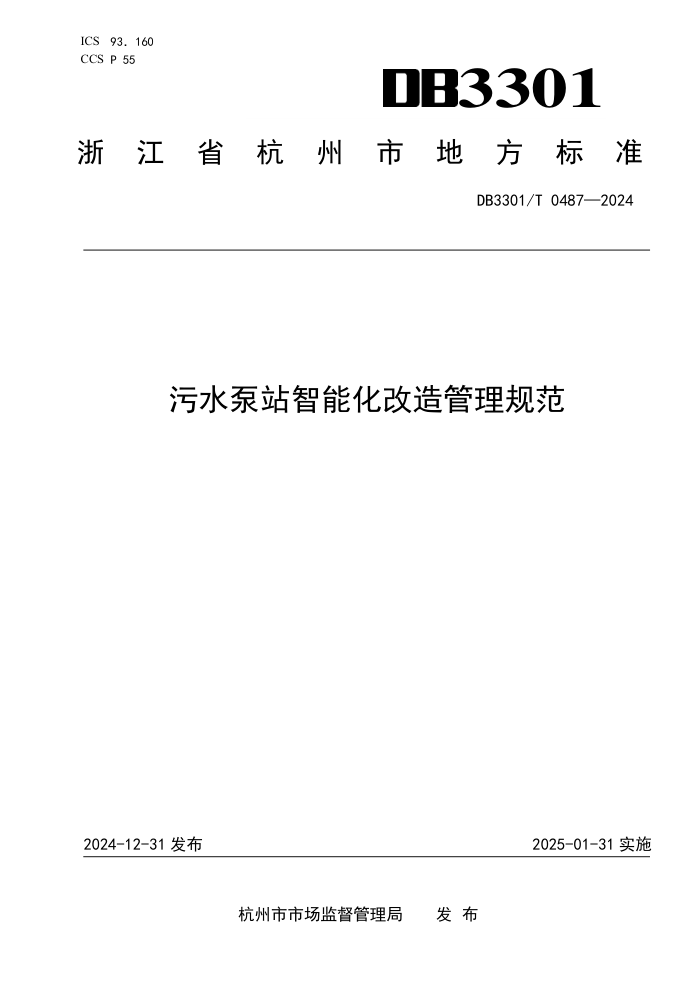

ICS 93．160
CCS P 55 3301
浙
江 省 杭 州 市 地 方 标 准
DB3301/T 0487—2024
污水泵站智能化改造管理规范
2024-12-31 发布
2025-01-31 实施
杭州市市场监督管理局 发 布
DB3301/T 0487—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 基本要求 ........................................................................... 1
5 基础改造 ........................................................................... 2
6 功能改造 ........................................................................... 2
7 安装与评估 ......................................................................... 3
I
DB3301/T 0487—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由杭州市综合行政执法局提出、归口并组织实施。
本文件起草单位：杭州市城市水设施和河道保护管理中心、杭州水务数智科技股份有限公司、杭州
市排水有限公司、杭州水务集团有限公司。
本文件主要起草人：吴峥、王卿、谢作晃、孔爱红、王蕾、王银春、高迎、田丰、吕骅晖、陈辉、
于帆、楼洪盛、俞婷婷、黄岚清、张玲琴、王玺铭、黎德伟。
II
DB3301/T 0487—2024
污水泵站智能化改造管理规范
1 范围
本文件规定了污水泵站智能化改造管理的基本要求、基础改造、功能改造、安装与评估等内容。
本文件适用于城市污水泵站智能化改造的管理。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 2887 计算机场地通用规范
GB/T 3482 电子设备雷击试验方法
GB/T 16895.6 低压电气装置 第5-52部分：电气设备的选择和安装 布线系统
GB/T 22239 信息安全技术 网络安全等级保护基本要求
GB/T 37025 信息安全技术 物联网数据传输安全技术要求
GB 50057 建筑物防雷设计规范
GB 50217 电力工程电缆设计标准
GB 50275 风机、压缩机、泵安装工程施工及验收规范
GB 50303 建筑电气工程施工质量验收规范
GB 50318 城市排水工程规划规范
GB 50343 建筑物电子信息系统防雷技术规范
GB 50348 安全防范工程技术标准
GB 50395 视频安防监控系统工程设计规范
SL 254 泵站技术改造规程
SL/T 317 泵站设备安装及验收规范
DB33/T 1122—2016 污水泵站运行质量评价标准
DB3301/T 65.4 反恐怖防范系统管理规范 第4部分：水利工程
3 术语和定义
下列术语和定义适用于本文件。
污水泵站 sewage pumping station
对污水进行收集、加压提升的水工构筑物，又称污水泵房。
[来源：DB33/T 1122—2016，2.0.1]
4 基本要求
1
DB3301/T 0487—2024
污水泵站智能化改造应包括自控系统、调度系统、视频安防监控系统的改造。
污水泵站智能化改造设计应符合 GB 50275、SL 254、GB 50318 的要求。
污水泵站建筑物、内部设施的防雷设计要求应符合 GB 50057 的规定，控制柜、网络柜、水泵柜的
接地保护要求应符合 GB/T 2887 的规定。
电气控制设备应具备相应的绝缘等级，防护等级不低于 IP65；控制柜应具备防电磁干扰功能和防
雷击措施。应对控制柜内的输入输出模块隔离，并符合 GB 50343 和 GB/T 3482 的规定。
视频安防监控系统改造应包含硬件和软件系统。硬件系统改造包括安装摄像机，并布置在污水泵
站出入口、设备间、控制室等位置，实现全方位监控，同时应符合 GB 50395 和 DB3301/T 65.4 的要求。
软件系统包括入侵监测、门禁管理等系统等，安防安全要求应符合 GB/T 39204 的相关要求。
5 基础改造
污水泵站基础改造应包括流量计、液位仪、压力表、pH 仪等监测仪表、视频安防设备、控制柜及
网络柜等硬件的更新。
应对污水泵站进行前期勘察，包括对现场仪表、控制柜、安防设备等的合规性检查。
污水泵站应安装与监控运行相匹配的流量、液位、电流、电量等监测仪表，宜安装化学需氧量、
氨氮、总氮、总磷、酸碱度等多参数水质在线检测仪表，并预留计量仪表相应的安装位置。
仪表应具有通讯接口，采用开放的通讯协议，可实现数据采集功能。
污水泵站进出口阀门应采用电动阀门。
宜设置独立的控制室与其他排水设备隔离。
6 功能改造
一般要求
6.1.1 功能改造应包括自动控制功能、污水泵站调度功能的改造。
6.1.2 功能改造过程中，应按施工设计图对控制柜、视频安防等硬件设备进行安装改造。
自动控制功能
6.2.1 污水泵站自动化控制系统应具备数据采集、控制、联锁保护、报警、自动存储等功能，包括以
下内容：
a) 对水泵、格栅、启闭机、出水阀、温湿度传感等设备及污水泵站环境、流量数据、水质等要素
进行实时采集；
b) 市政排水管网入口处、污水泵站出口处等关键部位的流量、水位传感器、电能应冗余配置。当
一路传感器断线、断联或发生其他类型故障应立即报警，同时启用备用装置，保证水泵正常运
行；
c) 具备联锁保护功能，调度互联互通；
d) 控制系统应能正常检测进水池液位、机泵运行参数等内容，并具有故障报警（机泵故障、变频
软启故障、水池高低限报警、电压电流故障等）和设备保护动作的功能；
e) 具备现场手动（开环）运行、现场自动（闭环）运行、水泵工频或变频运行、现场操作和远程
控制功能。断水时停机，充水后自动开机，复电后自行启动；泵组各水泵之间应能够定时轮换
运行，并具有自动巡检功能；运行水泵发生故障时，备用水泵应能自动投入运行；
2
DB3301/T 0487—2024
f) 具有断网时数据本地存储，网络恢复后数据续传功能，并具有远程监视和控制功能，包括设备
的启停、各泵的运行状态、保护功能、故障报警、参数设置等内容。
6.2.2 配电线缆选择应符合 GB 50217 和 GB/T 16895.6 的相关规定。
污水泵站调度功能
6.3.1 污水泵站的调度系统应具有监控、数据处理、信息传输、智能报警、远程控制等功能。
6.3.2 污水泵站调度系统应具有监控功能，包括但不限于以下内容：
a) 实时监测污水泵站内各个设备的运行状态，如污水泵的工作状态、电流、电压等参数；
b) 实时采集各种传感器数据，包括污水池液位、进/排水量、有害气体浓度等环境信息；
c) 实时检测污水泵站的异常情况，包括设备故障等；
d) 能显示污水泵站液位、排水流量、能耗、设备参数、运行状态等信息，宜显示水质参数信息。
6.3.3 污水泵站调度系统应具有数据处理功能，包括数据储存、分析与服务的功能，可展现液位、流
量、电流的历史曲线和设备运行台时数、流量、电表等日报、月报、年报，查询时间不少于 30 天。
6.3.4 污水泵站调度系统应具有信息传输功能，包括但不限于以下内容：
a) 监控视频信息通过本地以太网交换机经污水泵站专用 VPN 实时传输至控制室；
b) 本地系统与中心机房服务器兼容连接并正常流畅使用，信息传输数据能通过.XLS.等常用数据
格式导出；
c) 信息传输支持多种数据传输协议，包括开放式统一通信平台架构（OPC-UA）、消息队列遥测传
输（MQTT）等工业通信协议和超文本传输协议（HTTP）、传输控制协议（TCP）或网际协议（IP）
等互联网通信协议，适应不同的应用场景和远程监控中心的需求；
d) 网络安全等级保护符合 GB/T 22239 的规定，数据传输安全符合 GB/T 37025 的规定。
6.3.5 污水泵站调度系统应具有智能报警功能，包括但不限于以下内容：
a) 生产运行调度设备或水位、流量等异常状态下的智能分析，达到设备报警阈值时智能报警；
b) 对所有工控报警及智能报警进行分类、分级及分对象管理；
c) 自定义设备报警阈值与根据分类、分级标准筛选报警对象；
d) 按不同用户权限范围提示报警信息，实现语音、报警器输出；
e) 宜对突发事故有跟踪功能。
6.3.6 污水泵站调度系统应具有远程控制功能，包括但不限于以下内容：
a) 能够通过远程控制系统启动或停止泵设备的工作，操作人员可在控制室对污水泵站设备进行
远程操控；
b) 将污水泵站实时数据及时反馈给远程操作人员，调整泵的运行参数；
c) 提供直观的可视化界面，显示污水泵站的运行状态、数据曲线等信息；
d) 可选择改造污水泵站的低液位、高液位、正常液位等水泵运行模式，实现单个污水泵站的水泵
在 3 种不同模式下自动运行，也可预设时间启停水泵运行；
e) 具有上下级污水泵站联动调节机制的功能，通过格栅应能实现液位差运行控制。
7 安装与评估
作业安全
7.1.1 施工作业人员应熟知安全操作规程和施工现场的安全生产制度，并应参加安全培训，持证上岗。
7.1.2 施工单位应制定应急预案，在发生事故时能进行应对和处理。
7.1.3 进入施工现场的人员应佩戴安全帽和其他必要的个人防护用品。
3
DB3301/T 0487—2024
7.1.4 施工现场应保持整洁，道路畅通，材料、设备应定点整齐堆放。
7.1.5 施工单位应每天进行安全检查，发现并消除事故隐患。
安装调试
7.2.1 设备安装应符合以下要求：
a) 按施工图对控制柜、仪表接线、视频安防等设备进行安装；
b) 设备的安装按工艺要求进行，流量、压力、液位、功率、电能、电压、电流、频率等监控仪表
的安装位置、方向符合 SL/T 317 的规定；
c) 设备安装尺寸和位置符合设计和产品要求；
d) 设备安装位置满足安全运行、清洁消毒、维护检修等要求；
e) 电控柜（箱）的安装符合 GB 50303、GB 50348 的相关规定。
7.2.2 设备及系统调试应符合以下要求：
a) 设备安装调试前，全面清理施工现场，对设备安装后的电气性能指标符合试验规范性予以全面
检查，并要求施工技术、质管及监理人员在施工现场同时签证；
b) 送电调试前，制定与安全规范、电气设备设计要求相符的调试方案；
c) 系统调试前，将阀门置于相应的开、关位置，并将电控装置逐级通电，工作电压符合要求。
7.2.3 污水泵站的安装成果物应包括自动控制、污水泵站调度、信息传输、视频安防监控等功能的软
硬件设施。
7.2.4 污水泵站智能化改造后的设施设备试运行时间应为 3 个月，并按 DB33/T 1122—2016 的规定对
运行质量进行评价。
改造评估
7.3.1 完成改造后，应按照项目建设合同或项目计划、供需双方约定的文件，对改造质量进行检验评
估。
7.3.2 评估前，施工单位收集改造后的污水泵站设备和运行的相关资料及报告。并由改造工程项目法
人（建设管理单位）或其上级主管部门委托具有相应资质的第三方机构（单位），对改造效果进行评估。
7.3.3 污水泵站智能化改造后的评估内容应包括以下内容：
a) 对污水泵站设备进行自动控制、污水泵站调度、信息传输、视频安防监控等功能测试；
b) 收集设备运行数据，与改造前进行比对分析；
c) 对污水泵站设备的安全性进行评估，排除水电安全隐患。
7.3.4 污水泵站自动化控制系统评估应提供以下文件资料：
a) 设计文件；
b) 审批文件；
c) 设备物料清单；
d) 控制系统及安防系统产品手册；
e) 接口对接及预留说明；
f) 质保证明。
7.3.5 污水泵站调度系统评估应提供以下文件资料：
a) 搭建系统所有物料清单；
b) 提供硬件设备的合格证、质保卡、说明书，软件的性能版本等相关资料；
c) 使用手册，各模块的功能说明。
结果与归档
4
DB3301/T 0487—2024
7.4.1 评估完成，第三方机构（单位）应出具评估报告，应包括以下内容：
a) 污水泵站改造内容；
b) 评估依据；
c) 评估结论；
d) 存在的主要问题与建议；
e) 其他。
7.4.2 评估通过后，进行智能化改造的污水泵站应将项目前期资料、污水泵站智能化改造的电子和纸
质评估资料等进行归档。
5
