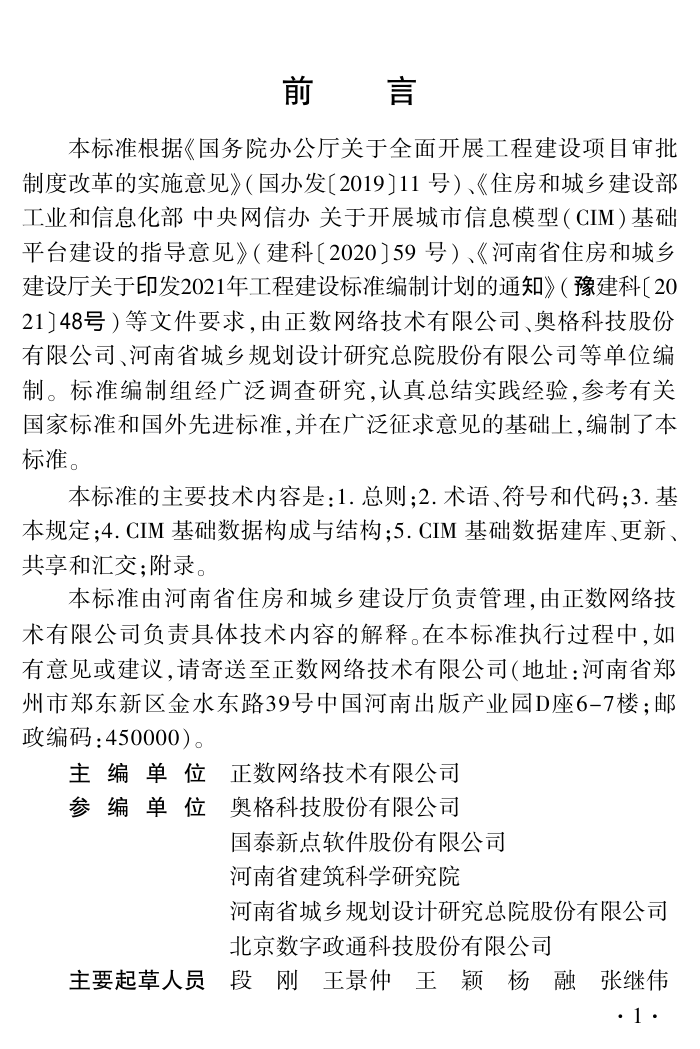

前摇 摇 言 本标准根据《国务院办公厅关于全面开展工程建设项目审批 制度改革的实施意见》(国办发也2019页11 号)、《住房和城乡建设部 工业和信息化部 中央网信办 关于开展城市信息模型(CIM) 基础 平台建设的指导意见》 ( 建科也2020页59 号) 、《 河南省住房和城乡 建设厅关于印发2021年工程建设标准编制计划的通知》 (豫建科也20 21页48号 ) 等文件要求,由正数网络技术有限公司、奥格科技股份 有限公司、河南省城乡规划设计研究总院股份有限公司等单位编 制。 标准编制组经广泛调查研究,认真总结实践经验,参考有关 国家标准和国外先进标准,并在广泛征求意见的基础上,编制了本 标准。 本标准的主要技术内容是:1. 总则;2. 术语、符号和代码;3. 基 本规定;4. CIM 基础数据构成与结构;5. CIM 基础数据建库、更新、 共享和汇交;附录。 本标准由河南省住房和城乡建设厅负责管理,由正数网络技 术有限公司负责具体技术内容的解释。在本标准执行过程中,如 有意见或建议,请寄送至正数网络技术有限公司(地址:河南省郑 州市郑东新区金水东路39号中国河南出版产业园D座6-7楼;邮 政编码 :450000)。 主 编 单 位摇 正数网络技术有限公司 参 编 单 位摇 奥格科技股份有限公司 国泰新点软件股份有限公司
河南省建筑科学研究院
河南省城乡规划设计研究总院股份有限公司
北京数字政通科技股份有限公司 主要起草人员摇 段摇 刚摇 王景仲摇 王摇 颖摇 杨摇 融摇 张继伟 · 1 ·
梅章华摇 李良昆摇 郑亚凯摇 岳正飞摇 朱摇 琦
高摇 攀摇 刘摇 琳摇 陈摇 洋摇 荆摇 伟摇
宋保光
陈摇 良摇 孙建龙摇 王洪深摇 霍文虎摇 李晓晖
主要审查人员摇 周摇 勇摇 何摇 冉摇 王继军摇 高摇 阳摇 席海鹏
袁俊阳摇 赵霞光
·
2·
目摇 摇 次
1摇 总则 …………………………………………………………… 1 2摇 术语、符号和代码 ……………………………………………… 2 摇 摇 2. 1摇 术语 …………………………………………………… 2 摇 摇 2. 2摇 符号 …………………………………………………… 2 摇 摇 2. 3摇 代码 …………………………………………………… 3 3摇 基本规定 ……………………………………………………… 4 摇 摇 3. 1摇 一般规定 ……………………………………………… 4 摇 摇 3. 2摇 CIM 分级 ……………………………………………… 4 4摇 CIM 基础数据构成与结构 …………………………………… 8 摇 摇 4. 1摇 CIM 基础数据构成 …………………………………… 8 摇 摇 4. 2摇 CIM 基础数据(必选)结构 …………………………… 8 5摇 CIM 基础数据建库、更新、共享和汇交 ……………………… 9 摇 摇 5. 1摇 数据建库 ……………………………………………… 9 摇 摇 5. 2摇 数据更新 ……………………………………………… 9 摇 摇 5. 3摇 数据共享 ……………………………………………… 10 摇 摇 5. 4摇 市级 CIM 数据汇交 …………………………………… 10 附录 A摇 CIM 基础数据构成 ……………………………………… 11 附录 B摇 时空基础三维模型数据内容及结构 …………………… 19 摇 摇 B. 1摇 行政区信息表 ………………………………………… 19 摇 摇 B. 2摇 数字高程模型元数据 ………………………………… 19 摇 摇 B. 3摇 建筑三维模型数据 …………………………………… 20 ·1·
附录 C摇 自然资源和规划管控数据内容及结构 ………………… 摇 摇 C. 1摇 开发评价数据 ………………………………………… 摇 摇 C. 2摇 重要控制线 …………………………………………… 附录 D摇 工程建设项目数据内容及结构 ……………………… 摇 摇 D. 1摇 立项用地规划数据 …………………………………… 摇 摇 D. 2摇 建设工程规划许可数据 ……………………………… 摇 摇 D. 3摇 施工许可数据 ………………………………………… 摇 摇 D. 4摇 竣工验收数据 ………………………………………… 23 23 23 24 24 27 30 35 38 39 41
本标准用词说明 …………………………………………………
引用标准名录 ……………………………………………………
条文说明 …………………………………………………………
·2·
1摇 总摇 摇 则
1. 0. 1摇 为规范河南省 CIM 数据的分级、构成、内容与结构、数据建 库、更新、共享和汇交,指导河南省 CIM 基础数据汇入城市信息模 型平台,制定本标准。 1. 0. 2摇 本标准适用于河南省 CIM 基础数据的建库、更新、共享和 汇交。 1. 0. 3摇 CIM 基础数据内容及结构,数据建库、更新、共享和协同应 用,除应符合本标准外,尚应符合国家、行业及地方现行有关标准 的规定。
·1·
2摇 术语、符号和代码
2. 1摇 术摇 摇 语
2. 1. 1摇 城市信息模型摇 摇 City Information Model/ Modeling(CIM)
CIM 基础数据应采用 2000 国家大地坐标系(CGCS2000),高程
基准采用 1985 国家高程基准,时间系统应采用公历纪元和北京
时间。
2. 1. 2摇 建筑信息模型摇 摇 Building Information Model/ Modeling(BIM)
在建设工程及设施全生命期内,对其物理和功能特性进行数
字化表达,并依此设计、施工和运营的过程和结果的总称。
2. 1. 3摇 数据交换摇 摇 Data Interchange
信息资源在互相之间联网的两个或两个以上不同计算机系统
之间发送、传输、接受的过程。
2. 1. 4摇 数据共享摇 摇 Data Sharing
使用者从提供者或数据公共服务机构获取和利用数据的行为。
2. 2摇 符摇 摇 号
BIM———建筑信息模型摇 Building Information Model/ Modeling
CIM———城市信息模型摇 City Information Model/ Modeling
GIS———地理信息系统摇 Geographic Information System
IoT———物联网摇 Internet of Things
LOD———多细节层次摇 Levels of Detail
DEM———数字高程模型摇 Digital Elevation Model
DOM———数字正射影像摇 Digital Orthophoto Map
DLG———数字线划地图摇 Digital Line Graphic
·2·
2. 3摇 代摇 摇 码
代码 约束条件 英语 说明
M 必选 mandatory 必须具备的内容
C 条件具备时必选 conditional 实际情况具备时应具有的内容
O 可选 optional 可自行判断是否需要的内容
·3·
3摇 基 本 规 定
3. 1摇 一 般 规 定
3. 1. 1摇 CIM 基础数据应采用 2000 国家大地坐标系(CGCS2000),
高程基准采用 1985 国家高程基准,时间系统应采用公历纪元和北
京时间。
3. 1. 2摇 CIM 数据构成应充分考虑实用性和可扩展性,以适应应用
需求的扩展与变化。
3. 1. 3摇 CIM 数据收集、存储、使用、加工、传输、提供、公开等环节
应符合国家信息安全保密管理的规定。
3. 2摇 CIM摇 分摇 级
3. 2. 1摇 城市信息模型按精细度宜分为 7 级,应符合表 3. 2. 1 的规
定。 CIM 基础平台的模型精细度应不低于 2 级,条件具备时宜将精
细度更高的模型汇入 CIM 基础平台。
表 3. 2. 1摇 城市信息模型分级规定
级别 名称 模型主要内容 模型特征 数据源精细度
CIM 1 级 地表 模型 地形、行政区、大 型水系、居民区、 交通干线等 DEM、DOM 和 DLG 叠加实体对象的基 本轮廓或三维符号 小 于 1 颐 10000 地 形图
CIM 2 级 框架 模型 地形、行政区、建 筑、交通线路、水 系、地质、植被等 实体三维框架和表 面,包含实体标 识 与分类等基本信息 1 颐 5000 ~ 1 颐 10000 地形图
·4·
续表 3. 2. 1
级别 名称 模型主要内容 模型特征 数据源精细度
CIM 3 级 标准 模型 地形、建筑、交通 设 施、 水 系、 植 被、管线管廊等 实 体 三 维 框 架 及 空间 1 颐 1000 ~ 1 颐 2000 地形图
CIM 4 级 精细 模型 地形、 建 筑 及 功 能分 区、 交 通 设 施、 水 系、 植 被、 市政 设 施、 管 线 管廊、 地 下 空 间 等要素 实体三维框架、 内 外表面细节, 包 含 模型单元的身份描 述、项目信息、组织 角色等信息 1 颐 500 地 形 图 及 G1 级别的 BIM
CIM 5 级 功能 模型 建 筑 及 分 层 分 户、交通设施、市 政设 施、 管 线 管 廊、 地 下 空 间 等 要素 满足空间占位等需 求的几何精度, 包 含 和 补 充 上 级 信 息,增加实体系 统 关系、组成及材质, 性能或属性等信息 G2、 N1 ~ N2 级 别 的 BIM
CIM 6 级 构件 模型 建筑、交通设施、 市政 设 施、 地 下 空 间 等 要 素 的 构件 满足精细识别需求 的几何精度( 构件 级),宜包含和补充 上级信息, 增加 生 产信息、安装信息 G3、 N2 ~ N3 级 别 的 BIM
CIM 7 级 零件 模型 建筑、交通设施、 市政 设 施、 地 下 空 间 等 要 素 的 零件 满足高精度渲染展 示、产品管理等 高 精度识别需求的几 何精度( 零件级), 宜包含和补充上级 信 息, 增 加 竣 工 信息 G4、 N3 ~ N4 级 别 的 BIM
·5·
摇 摇 1摇 CIM 1 级模型应根据实体对象的基本轮廓和高度生成的三
维模型或符号,可采用 GIS 数据生成。
2摇 CIM 2 级模型应表达实体三维框架和表面的基础模型,表
现为无表面纹理的“白模冶,可表达建筑单体(“房屋栋冶),可采用
倾斜摄影和卫星遥感等方式组合建模。
3摇 CIM 3 级模型应表达实体三维框架及空间的标准模型,表
面凸凹结构边长大于等于 0. 5 m 应细化建模,表现为统一纹理的
“标模冶,可采用激光雷达、倾斜摄影等方式组合建模。
4摇 CIM 4 级模型应表达实体三维框架、内外表面细节的精细
模型,对应建筑信息模型几何精度 G1 级,表面凸凹结构边长大于
等于 0. 2 m 应细化建模,表现为与实际纹理相符的“精模冶,可采用
激光雷达、倾斜摄影、BIM 等方式组合建模。
5摇 CIM 5 级模型应满足模型主要内容空间占位等需求的几何
精度(功能级),对应建筑信息模型几何精度 G2 级、属性深度 N1 ~
N2 级,可表达建筑分层分户(“房屋套冶),表面凸凹结构边长大于
等于 0. 05 m 应细化建模,可采用 BIM、激光点云等方式组合建模。
6摇 CIM 6 级模型应满足模型主要内容建造安装流程、采购等
精细识别需求的几何精度(构件级),对应建筑信息模型几何精度
G3 级、属性深度 N2 ~ N3 级,表面凸凹结构边长大于等于 0. 02 m
应细化建模,可采用 BIM、激光点云等方式组合建模。
7摇 CIM 7 级模型应满足模型主要内容高精度渲染展示、产品
管理、制造加工准备等高精度识别需求的几何精度(零件级),对应
建筑信息模型几何精度 G4 级、属性深度 N3 ~ N4 级,表面凸凹结构
边长大于等于 0. 01 m 应细化建模,可采用 BIM、激光点云等方式组
合建模。
8摇 数据源精细度边界取值范围包含其范围边界值。
3. 2. 2 摇
建筑信息模型 单 元 几 何 精 度 和 属 性 深 度 等 级 应 符 合
表 3郾 2郾 2 的规定。
·6·
表 3. 2. 2摇 建筑信息模型单元几何精度与属性深度的等级划分
几何精 度等级 几何精度表达要求 属性深 度等级 属性深度表达要求
G1 满足二维化或者符号化识别需 求的几何精度表达 N1 宜包含模型单元的身份 描述、项目信息、组织角 色等信息
G2 满足空间占位、主要颜色等粗 略识别需求的几何精度表达 N2 宜包含和补充 N1 等级 信息, 增 加 实 体 系 统 关 系、组成及材质,性能或 属性等信息
G3 满足建造安装流程、采购等精 细识别需求的几何精度表达 N3 宜包含和补充 N2 等级 信息,增加生产信息、安 装信息
G4 满足高精度渲染展示、产品管 理、制造加工准备等高精度识 别需求的几何精度表达 N4 宜包含和补充 N3 等级 信息,增加竣工信息
·7·
4摇 CIM 基础数据构成与结构
4. 1摇 CIM 基础数据构成
4. 1. 1摇 省级 CIM 数据源自市级平台,市级平台 CIM 数据应符合本 标准要求,并按照本标准要求汇交 CIM 数据。 4. 1. 2摇 CIM 基础数据应包括 CIM 1 -7 级成果数据、时空基础数 据、资源调查数据、自然资源和规划管控数据、工程建设项目数据、 公共专题数据和物联感知数据等。 4. 1. 3摇 CIM 基础数据构成应符合附录 A 的规定。 4. 2摇 CIM 基础数据(必选)结构
4. 2. 1摇 CIM 基础数据(必选)结构应包括时空基础数据、自然资源
和规划管控数据、工程建设项目数据三个门类。
4. 2. 2摇 时空基础数据中的三维模型小类要素及其数据结构应符
合附录 B 的规定。
4. 2. 3摇 自然资源和规划管控数据要素中类、小类及其数据结构应
符合附录 C 的规定。
4. 2. 4摇 工程建设项目要素中类、小类及其数据结构应符合附录 D
的规定。
·8·
5摇 CIM 基础数据建库、更新、共享和汇交
5. 1摇 数 据 建 库
5. 1. 1摇 CIM 基础数据建库应包括数据预处理、数据检查、数据入 库和入库后处理等步骤。 5. 1. 2摇 对于二、三维空间数据,应采用开放式、标准化的数据格式 组织入库,为保证数据传输和可视化表达的高性能,三维模型应将 二、三维空间数据加工处理建立多层次 LOD;为保证数据统计分析 和模拟仿真的高性能,宜同时保存一套相应的实体数据,其中传统 二维数据、三维模型数据可依据现行标准数据格式组织入库。 5. 1. 3摇 数据建库应收集并整理相应成果数据与元数据等,按数据 库存储的要求,对入库前的成果数据进行坐标转换、数据格式转换 或属性项对接转换等预处理工作。 5. 1. 4摇 数据检查应包括完整性、规范性和一致性检查。 5. 1. 5摇 各类 CIM 基础数据入库可采用人工输入或自动入库的方 式,入库后应记录数据入库日志。 矢量和栅格数据宜采用分区、分 层或分幅的方式入库,表面三维模型和实体三维模型宜采用分区 或分块的方式入库。 5. 1. 6摇 数据入库后应根据数据库设计的要求进行入库后处理,内 容宜包括逻辑接边、物理接边、拓扑检查与处理、唯一码赋值、数据 索引创建、影像金字塔构建、切片与服务发布等。
5. 2摇 数 据 更 新
5. 2. 1摇 CIM 数据应制定更新维护机制,宜采用要素更新、专题更 新、局部更新和整体更新等方式按需更新。 5. 2. 2摇 更新数据的坐标系统和高程基准应与原有数据的坐标系 ·9·
统和高程基准相同,精度应不低于原有数据精度。
5. 2. 3摇 几何数据和属性数据应同步更新,并应保持相互之间的关
联,数据更新后应同步更新数据库索引及元数据。
5. 2. 4摇 数据更新时,数据组织应符合原有数据分类编码和数据结
构要求,应保证新旧数据之间的正确接边和要素之间的拓扑关系。
5. 3摇 数 据 共 享
5. 3. 1摇 CIM 基础数据共享内容与服务应符合国家、行业及地方相
关保密规定和标准要求。
5. 3. 2摇 CIM 基础数据共享应包含在线共享、前置交换和离线拷贝
三种方式,在线共享可提供浏览、查询、、订阅、在线服务调用
等方式共享 CIM 基础数据,前置交换可通过前置机交换 CIM 基础
数据,离线拷贝可通过移动介质拷贝共享数据。
5. 3. 3摇 CIM 基础数据宜采用标准的或公开的数据格式进行共享。
5. 4摇 市级 CIM 数据汇交
5. 4. 1摇 市级 CIM 平台向省级 CIM 平台汇交的数据内容应包括行 政区、数字高程模型、建筑三维模型、自然资源和规划管控数据和 工程建设项目等数据。 5. 4. 2摇 市级 CIM 平台应检查汇交数据的准确性、完整性,检查合 格的 CIM 数据宜在线汇交至省级 CIM 平台。 5. 4. 3摇 省级 CIM 平台应对汇交的数据,按照完整性、逻辑性等进 行数据校验,反馈数据质量。 5. 4. 4摇 市级 CIM 平台应对省级 CIM 平台反馈的数据质量问题进 行数据核检、纠错,并重新汇交。 5. 4. 5摇 汇交至省级平台的 CIM 数据发生更新时,市级平台应重新 汇交新数据至省级平台。
·10·
附录 A摇 CIM 基础数据构成
表 A摇 CIM 基础数据构成
门类 大类 中类 小类 类型 约束
CIM 成果 数据 CIM 1 级模型 信息模型型 M
CIM 2 级模型 信息模型 M
CIM 3 级模型 信息模型 M
CIM 4 级模型 信息模型 C
CIM 5 级模型 信息模型 C
CIM 6 级模型 信息模型 C
CIM 7 级模型 信息模型 C
时空基础 数据 行政区 国家行政区 矢量 C
省级行政区 矢量 C
地级行政区 矢量 M
县级行政区 矢量 C
乡级行政区 矢量 C
其他行政区 矢量 C
测绘遥感 数据 数字正射影像图 栅格 C
可量测实景影像 栅格 C
倾斜摄影测量数据 栅格 C
数字高程模型 栅格 C
基础地形图数据 矢量 O
三维模型 数字高程模型 栅格 M
水利三维模型 信息模型 C
建筑三维模型 信息模型 M
交通三维模型 信息模型 C
·11·
续表 A
门类 大类 中类 小类 类型 约束
时空基础 数据 三维模型 管线管廊三维模型 供水管线管廊 三维模型 信息模型 C
排水管线管廊 三维模型 信息模型 C
供热管线管廊 三维模型 信息模型 C
燃气管线管廊 三维模型 信息模型 C
电力管线管廊 三维模型 信息模型 C
通信管线管廊 三维模型 信息模型 C
其他三维模型 信息模型 O
电子地图数据 网络地图矢量底图 地图图层 C
网络地图矢量底 图注记 地图图层 C
网络地图影像底图 地图图层 C
网络地图影像底 图注记 地图图层 C
资源调查 数据 国土调查 土地要素 矢量 C
地质调查 基础地质 矢量 C
地质环境 矢量 C
地质灾害 矢量 C
工程地质 矢量 O
·12·
续表 A
门类 大类 中类 小类 类型 约束
资源调查 数据 耕地资源 永久基本农田 矢量 M
耕地后备资源 矢量 C
水资源 水系水文 矢量 C
水利工程 矢量 C
防汛抗旱 矢量 C
水资源调查 矢量 C
房屋普查 房屋建筑 矢量 C
照片附件 电子文档 C
市政设施普查 道路设施 矢量 C
桥梁设施 矢量 C
供排水设施 矢量 C
公共交通设施 矢量、结构 化数据 C
燃气设施 矢量、结构 化数据 C
供热设施 矢量、结构 化数据 C
照明设施 矢量、结构 化数据 C
环卫设施 矢量、结构 化数据 C
园林设施 矢量、结构 化数据 C
综合管廊设施 管线管点数据 矢量 C
管线管点相关 信息数据 结构化数据 C
·13·
续表 A
门类 大类 中类 小类 类型 约束
资源调查 数据 市政设施普查 城市容貌 结构化数据 C
环境卫生 结构化数据 C
建筑垃圾管理 结构化数据 C
户外广告(招牌) 结构化数据 C
公园绿地 结构化数据 C
防护绿地 结构化数据 C
广场用地 结构化数据 C
附属绿地 结构化数据 C
区域绿地 结构化数据 C
树木 结构化数据 C
古树名木 结构化数据 C
绿地附属设施 结构化数据 C
其他设施 结构化数据 C
台账数据 燃气管网的维 修台账数据、隐 患信息数据、第 三方施工信息 数据、场站信息 数据、入户信息 数据、供水管网 的水厂信息数 据、巡检养护数 据、维修处置数 CCTV 监 测 信 息、CCTV 缺陷 记录、综合管廊 的管线点信息 表、桥梁结构的 基本信息、联信 息、跨信息、墩 信息、巡检记录 表、病害检查表 电子文档 O
照片附件 电子文档 C
·14·
续表 A
门类 大类 中类 小类 类型 约束
自然资源 和 规划管控 数据 开发评价 资源环境承载能 力和国土空间开 发适宜性评价 矢量 M
重要控制线 生态保护红线/ 永 久基本农田/ 城镇 开发边界 矢量 M
国土空间规划 总体规划 矢量 C
详细规划 矢量 C
专项规划 矢量 C
工程建设 项目数据 立项用地规划 许可数据 未选址策划项目信息 结构化数据 C
已选址协同计划项目 矢量 C
项目用地红线 矢量 M
立项用地规划信息 结构化数据 M
证照信息 结构化数据 C
批文、证照扫描件 电子文档 C
建设工程规划 许可数据 设计方案信息模型 信息模型 M
报建与审批信息 结构化数据 M
证照信息 结构化数据 C
批文、证照扫描件 电子文档 C
施工许可数据 施工图信息模型 信息模型 M
施工图审查信息 结构化数据 C
证照信息 结构化数据 C
批文、证照扫描件 电子文档 C
竣工验收数据 竣工验收信息模型 信息模型 M
竣工验收备案信息 结构化数据 C
验收资料扫描件 电子文档 C
·15·
续表 A
门类 大类 中类 小类 类型 约束
公共专题 数据 社会数据 就业和失业登记 结构化数据 C
人员和单位社保 结构化数据 C
城市管理执法 行业数据 执法台账 结构化数据 C
执法机构 结构化数据 C
执法人员 结构化数据 C
执法车辆 结构化数据 C
执法案件案由 结构化数据 C
执法案件信息 结构化数据 C
法人数据 机关 结构化数据 C
事业单位 结构化数据 C
企业 结构化数据 C
社团 结构化数据 C
人口数据 人口基本信息 结构化数据 C
人口统计信息 结构化数据 C
兴趣点数据 引用 GB/ T 35648 矢量 O
地名地址数据 地名 矢量 C
地址 矢量 C
宏观经济数据 结构化数据 C
·16·
续表 A
门类 大类 中类 小类 类型 约束
物联感知 数据 建筑监测数据 设备运行监测 C
能耗监测 O
房屋建筑安全监测 结构化数据 C
市政设施 监测数据 按 城 市 道 路、 桥 梁、 城 市 轨 道 交 通、供水、排水、燃 化、环境卫生、道 路照明、工业垃圾 医疗垃圾、生活垃 圾处理设备等设 施 及 附 属 设 施 分类 C
市政设施运行 安全监测 结构化数据 C
气象监测数据 雨量监测 O
气温监测 O
气压监测 O
相对湿度监测 O
其他 O
交通监测数据 交通技术监控信息 O
交通技术监控 照片或视频 O
电子监控信息 O
交通设施安全监测 结构化数据 C
·17·
续表 A
门类 大类 中类 小类 类型 约束
物联感知 数据 生态环境 监测数据 河湖水质监测 O
土壤监测 O
大气监测 O
城市安防数据 治安监控视频 C
“三防冶监测数据 C
人员密集区域 安全监测数据 结构化数据 C
城市安全运行 分析处置数据 报 警 分 析 数 据、 报 警 审 核 数 据、 报 警 反 馈 数 据、 报 警 处置数据 O
城市运行与 安防数据 治 安 视 频、 三 防 监 测 数 据、 其他 C
其他 C
·18·
附录 B摇 时空基础三维模型数据内容及结构
表 B摇 时空基础三维模型数据内容
中类 小类 类型 属性结构说明
行政区 — 矢量 详见 B. 1
数字高程模型 — 栅格 元数据详见 B. 2
建筑三维模型 — 信息模型 详见 B. 3
B. 1摇 行政区信息表
表 B. 1摇 行政区信息表(XZQXXB)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M 唯一标识
2 MC 名称 Char C —
3 XZQDM 行政区代码 Char M —
4 CJRQ 采集日期 Char C —
5 BZ 备注 Char O —
B. 2摇 数字高程模型元数据
表 B. 2摇 数字高程模型元数据(SZGCMXYSJ)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M 唯一标识
2 MC 名称 Char C —
·19·
续表 B. 2
序号 字段名称 中文名称 数据类型 约束 备注
3 DW 单位 Char C 默认是“米冶
4 FBL 分辨率 Float M —
5 MaxH 最大高程 Float M —
6 MinH 最小高程 Float M —
7 ZBX 坐标系 Char M —
8 minX 最小 X 坐标 Float M —
9 minY 最小 Y 坐标 Float M —
10 maxX 最大 X 坐标 Float M —
11 maxY 最大 Y 坐标 Float M —
12 JD 经度 Float M —
13 WD 纬度 Float M —
B. 3摇 建筑三维模型数据
表 B. 3摇 建筑三维模型数据
中类 小类(要素) 类型 属性结构说明
建筑三维 模型 建筑主体 如楼体、屋顶等 信息 模型 见表 B. 3-1
建筑附属 设施 如屋顶重要装饰、台阶、立 面突出物或重要装饰、水 箱、发射塔、烟囱、旗杆、围 墙、栅栏栏杆等 信息 模型 见表 B. 3-2
·20·
表 B. 3-1摇 建筑要素三维模型(JZYSSWMX)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M
2 FLBM 分类编码 Char M
3 JZMC 建筑名称 Char M 建筑 物 名、 单 位 或 小区名称
4 QSDW 权属单位 Char O 建筑物所属单位
5 DSJZCS 地上建筑层数 Int O
6 DXJZCS 地下建筑层数 Int O
7 JZJG 建筑结构 Char O 混 合 结 构/ 框 架 结 构/ 框 架 剪 力 墙 结 构等
8 JZGD 建筑高度 Float O
9 XZSYQK 现状使用情况 Char O 使用单位、用途
10 JZXZ 建筑性质 Char O 商 业/ 居 住/ 办 公/ 文化等
11 JZMJ 建筑面积 Float O 建筑物的总建筑量
12 JZJDMJ 建筑基底面积 Float O
13 TCW 停车位 Char O
14 MPHM 门牌号码 Char O
15 JCSJ 建成时间 Date O
16 CJRQ 采集日期 Date M
17 RKRQ 入库日期 Date M
18 BZ 备注 Char O
·21·
表 B. 3-2摇 建筑物附属设施要素三维模型(JZWFSSSYSSWMX)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M
2 FLBM 分类编码 Char M
3 MC 名称 Char M
4 CJRQ 采集日期 Date M
5 RKRQ 入库日期 Date M
6 BZ 备注 Char O
·22·
附录 C摇 自然资源和规划管控数据内容及结构
C. 1摇 开发评价数据
表 C. 1摇 开发评价数据
中类 小类 类型 属性结构说明
资源环境承载能 力和国土空间开 发适宜性评价 生态保护重要性评价 矢量 引用《资源环境承载 能力和国土空间 开 发适宜性评价指 南 (试行)》
农业生产适宜性评价 矢量
城镇建设适宜性评价 矢量
承载规模评价 矢量
C. 2摇 重要控制线
表 C. 2摇 重要控制线
中类 小类 类型 属性结构说明
生态 保 护 红 线/ 永久 基 本 农 田/ 城镇开发边界 生态保护红线 矢量 引用国土空间规 划 数据标准
永久基本农田控制线 矢量
城镇开发边界 矢量
·23·
附录 D摇 工程建设项目数据内容及结构
D. 1摇 立项用地规划数据
表 D. 1摇 立项用地规划数据
中类 小类 类型 属性结构说明
策划项目信息 (未选址) 项目信息 结构化数据 参考 CJJ/ T 296
协同计划项目 (已选址) 项目信息 矢量数据
立 项 用 地 规 划 信息 项目基本信息 结构化数据
项目分类指标信息 结构化数据
项目发起人信息 结构化数据
项目建设单位信息 结构化数据
项目投资与进度计划信息 结构化数据
项目红线 项目红线 矢量 见附表 D. 1-1
证照信息 建设用地规划许可证 结构化数据 见附表 D. 1-2
建设项目用地预审与选址 意见书 结构化数据 见附表 D. 1-3
批文、证照扫描件 批文、证照扫描件 电子文档 见附表 D. 1-4
·24·
表 D. 1-1摇 项目红线基本信息(XMHXJBXX)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M
2 FLBM 分类编码 Char O
3 XMMC 项目名称 Char M
4 MJ 面积 Float M
5 YDXZ 用地性质 Char M
6 JSDW 建设单位 Char M
7 CJRQ 采集日期 Date M
8 RKRQ 入库日期 Date M
9 BZ 备注 Char O
表 D. 1-2摇 建设用地规划许可证基本信息(JSYDGHXKZJBXX)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M
2 FLBM 分类编码 Char O
3 YDDW 用地单位 Char M
4 XMMC 项目名称 Char M
5 PZYDJG 批准用地机关 Char M
6 PZYDWH 批准用地文号 Char M
7 YDWZ 用地位置 Char M
8 YDMJ 用地面积 Float M
9 TDYT 土地用途 Char M
·25·
续表 D. 1-2
序号 字段名称 中文名称 数据类型 约束 备注
10 JSGM 建设规模 Float M
11 TDQDFS 土地取得方式 Char M
12 CJRQ 采集日期 Date M
13 RKRQ 入库日期 Date M
14 BZ 备注 Char O
表 D. 1-3摇 建设项目用地预审与选址意见书基本信息
(JSXMYDYSYXZYJSJBXX)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M
2 FLBM 分类编码 Char O
3 XMMC 项目名称 Char M
4 XMDM 项目代码 Char M
5 JSDWMC 建设单位名称 Char M
6 XMJSYJ 项目建设依据 Char M
7 XMNXWZ 项目拟选位置 Char M
8 NYDMJ 拟用地面积 Float M
9 NJSGM 拟建设规模 Float M
10 CJRQ 采集日期 Date M
11 RKRQ 入库日期 Date M
12 BZ 备注 Char O
·26·
表 D. 1-4摇 批文、证照扫描件信息(PWZZSMJXX)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M
2 FLBM 分类编码 Char O
3 WJLX 文件类型 Char M 批文/ 证照/ 其他
4 XMMC 项目名称 Char M
5 WJGS 文件格式 Char M png/ jpg/ pdf/ tiff
6 CJSJ 创建时间 Date M
7 GXSJ 更新时间 Date M
8 WJDX 文件大小 Char M
9 CJRQ 采集日期 Date M
10 RKRQ 入库日期 Date M
11 BZ 备注 Char O
D. 2摇 建设工程规划许可数据
表 D. 2摇 建设工程规划许可数据
中类 小类 类型 属性结构说明
报建与审批信息 建设工程规划许可审批 结构化数据 见表 D. 2-1
证照信息 建设工程规划许可证 结构化数据 见表 D. 2-2
批文、证照扫描件 批文、证照扫描件 电子文档 见表 D. 2-3
·27·
表 D. 2-1摇 建设工程规划许可审批数据结构(JSGCGHXKZHFSJJG)
序号 字段名称 中文名称 数据类型 约束 备注
1 BSM 标识码 Char M
2 FLBM 分类编码 Char O
3 JSXMMC 建设项目名称 Char M
4 XMDM 项目代码 Char M
5 CRHTH 出让合同号 Char M
6 JSQW 建设区位 Char M
7 JSDZ 建设地址 Char M
8 SQRMC 申请人名称 Char M
9 SQRDZ 申请人地址 Char M
10 SQRDH 申请人电话 Int M
11 SFZHM 身份证号码 Char M
12 SWTR 受委托人 Char M
13 LXDH 联系电话 Char M
14 SX 属性 Char M
15 LALB 立案类别 Char M
16 YDXKZ 用地许可证 Char M
17 DXTH 地形图号 Char M
18 XMZDSX 项目重点属性 Char M
19 PZWJH 批准文件号 Char O
20 TZSX 投资属性 Char M
21 SFDFACR 是否带方案出让 Boolean M
·28·
续表 D. 2-1
序号 字段名称 中文名称 数据类型 约束 备注
