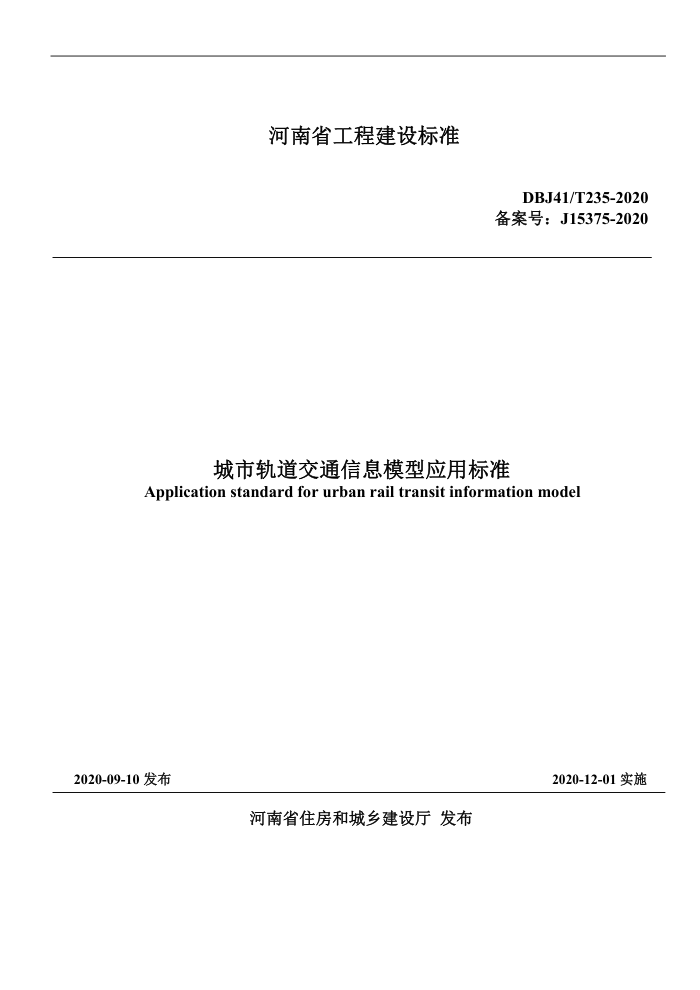

河南省工程建设标准
DBJ41/T235-2020
备案号：J15375-2020
城市轨道交通信息模型应用标准
Application standard for urban rail transit information model
2020-09-10 发布 2020-12-01 实施
河南省住房和城乡建设厅 发布
前言
为加快我省建筑信息模型技术的发展，规范建筑信息模型技术在我省城市轨道交通工程建设全生命期
中的应用，充分发挥其应用价值，标准编制单位结合河南省的地方特点，在参考近年来国内建筑信息模型
技术在工程建设领域的实践经验和研究成果、广泛征求意见的基础上，编制本标准。
本标准共分 7 章，主要内容包括：总则、术语、基本规定、模型要求、设计阶段应用、施工阶段应
用、运维阶段应用。
本标准由河南省住房和城乡建设厅负责管理，由郑州地铁集团有限公司负责具体技术内容的解释。在
执行过程中，请各单位注意总结经验，积累资料，并及时把意见和建议反馈主编单位（地址：郑东新区中
兴南路与康宁街西北角郑州轨道调度中心 10 层；邮编：450000；邮箱：zzdtbimbz@163.com），以便今后
修订时参考。
主编单位：郑州地铁集团有限公司
机械工业第六设计研究院有限公司
郑州航空工业管理学院
参编单位：郑州市轨道交通设计研究院有限公司
郑州一建集团有限公司
中铁四局集团有限公司
郑州中兴工程监理有限公司
天筑科技股份有限公司
本标准主要起草人员：李亚军
郝晓平
张占仓
杨雪
马瑞红
朱恺真 皮景坤 李兆森
葛梦溪 李晓晨 李其宾
李佩佩 李广慧 朱颖
冯卫闯 岳跃平 姚建文
魏光辉 张逸群 王光辉
王建国
本标准主要审查人员：江文化
丁一
周勇 辛佐先 张波
杨建中 董新红 余军
1
目 次
1 总则............................................................................................................................................................................................1
2 术语............................................................................................................................................................................................2
3 基本规定....................................................................................................................................................................................3
3.1.一般规定........................................................................................................................................................................ 3
3.2.实施策划........................................................................................................................................................................ 3
3.3.协同工作........................................................................................................................................................................ 4
4 模型要求................................................................................................................................................................................... 5
4.1.
一般规定................................................................................................................................................................... 5
4.2.
模型分类................................................................................................................................................................... 5
4.3.
模型创建................................................................................................................................................................... 5
4.4.
模型信息及模型细度............................................................................................................................................... 7
4.5.
模型交付与数据安全............................................................................................................................................... 8
5 设计阶段应用......................................................................................................................................................................... 10
5.1.
一般规定................................................................................................................................................................. 10
5.2.
可视化应用............................................................................................................................................................. 10
5.3.
场地建模与分析..................................................................................................................................................... 11
5.4.
交通疏解及管线迁改模拟.....................................................................................................................................11
5.5.
仿真分析................................................................................................................................................................. 11
5.6.
三维管线综合......................................................................................................................................................... 12
5.7.
工程量统计............................................................................................................................................................. 12
5.8.
大型设备运输路径检查......................................................................................................................................... 12
5.9.
模型出图................................................................................................................................................................. 12
6 施工阶段应用......................................................................................................................................................................... 13
6.1
一般规定................................................................................................................................................................. 13
6.2
深化设计................................................................................................................................................................. 14
2
6.3 6.4 6.5 6.6. 施工模拟................................................................................................................................................................. 14 预制加工................................................................................................................................................................. 15 施工管理................................................................................................................................................................. 15 施工验收与竣工交付............................................................................................................................................. 17
7 运维阶段应用..........................................................................................................................................................................19
7.1
一般规定................................................................................................................................................................. 19
7.2.
模型及资料管理..................................................................................................................................................... 19
7.3.
空间管理................................................................................................................................................................. 20
7.4.
资产管理................................................................................................................................................................. 20
7.5.
设施设备运维管理................................................................................................................................................. 20
7.6.
应急管理................................................................................................................................................................. 21
7.7.
能耗管理................................................................................................................................................................. 21
附录 A 专业系统配色............................................................................................................................................................... 22
附录 B 常用模型细度要求.......................................................................................................................................................24
附录 C 常用专业代码表...........................................................................................................................................................47
本标准用词说明 ....................................................................................................................................................................... 49
引用标准名录
....................................................................................................................................................................... 50
附：条文说明
....................................................................................................................................................................... 51
3
Contents
1
General Provisions...........................................................................................................................................1
2
Terms .............................................................................................................................................................. 2
3
Basic Requirements......................................................................................................................................... 3
3.1
General Requirements.......................................................................................................................... 3
3.2
Planning Implementation......................................................................................................................3
3.3
Cooperative Work.................................................................................................................................4
4
Model Requirements........................................................................................................................................5
4.1
General Requirements.......................................................................................................................... 5
4.2
Model Classification.............................................................................................................................5
4.3
Model Creation.....................................................................................................................................5
4.4
Model Information and Model Level..............................................................................................7
4.5
Model delivery and Data security................................................................................................... 8
5
Application of Design phase ..................................................................................................................... 10
5.1
General Requirements........................................................................................................................ 10
5.2
Visualization Application....................................................................................................................10
5.3
Site Modeling and Analysis................................................................................................................ 11
5.4
Traffic Disruption and Pipeline Relocation Simulation......................................................................11
5.5
Simulation Analysis.............................................................................................................................11
5.6
3D pipeline Synthesis..........................................................................................................................12
5.7
Quantity Statistics................................................................................................................................12
5.8
Route Inspection of Large Equipment Transportation...................................................................12
5.9
Drawings of Model..............................................................................................................................12
6
Application of Construction Phase..............................................................................................................13
6.1
General Requiments........................................................................................................................... 13
6.2
Detail Design...................................................................................................................................... 14
6.3
Construction Simulation.....................................................................................................................14
6.4
Prefabrication.......................................................................................................................................15
6.5
Construction Management................................................................................................................. 15
4
6.6 Consruction Acceptance and Completion of Delivery.................................................................. 17
7 Application of Operation and Maintenance Phase.........................................................................................19
7.1 General Requiments............................................................................................................................ 19
7.2 Model and Data Management............................................................................................................. 19
7.3 Space Management..............................................................................................................................20
7.4 Assets Management.............................................................................................................................20
7.5 Equipment Operation Management.....................................................................................................20
7.6 Emergency Management.....................................................................................................................21
7.7 Energy Consumption Management...................................................................................................21
Appendix A Color Matching of Professional System..................................................................................22
Appendix B Common Level of Development Requirements....................................................................... 24
Appendix C Common Professional Code....................................................................................................... 47
Explanation of Wording in This Stardard....................................................................................................... 49
List of Quoted Standards................................................................................................................................... 50
Addition：Explanation of Provisions................................................................................................................ 51
5
1 总则
1.0.1
为贯彻国家建筑工程信息化发展政策，规范和引导河南省建筑信息模型技术在城市轨道交通工程设
计、施工、运维阶段的应用，提高模型及其信息的应用效率和效益，结合河南省实际情况，制定本标准。
1.0.2
本标准是开展城市轨道交通工程全生命期中各阶段建筑信息模型创建及应用的通用原则，具体实施
应在此基础上结合项目实际和行业信息化技术发展进行扩展和深化。
1.0.3
本标准适用于河南省新建、改建、扩建的城市轨道交通工程在设计、施工、运维等各阶段的建筑信
息模型技术应用。
1.0.4
城市轨道交通信息模型创建及应用除应符合本标准规定外，尚应符合国家和河南省现行有关规范、
标准的规定。
1
2 术语
2.0.1
城市轨道交通 urban rail transit
采用专用轨道导向运行的城市公共客运交通系统，包括地铁、轻轨、单轨、有轨电车、磁浮、自动导向轨
道、市域快速轨道系统。
2.0.2
建筑信息模型 Building Information Modeling（BIM）
在建设工程及设施全生命期内，对其物理和功能特性进行数字化表达，并以此设计、施工、运维的过程和结
果的总称。简称模型。
2.0.3
数据集成与管理平台 Data integration and management system
利用 GIS、物联网、移动互联、大数据、云计算和人工智能等技术，实现建设工程及设施全生命期内信息数
据集成、传递、共享和应用的软硬件环境。
2.0.4 模型单元 model unit
建筑信息模型中承载建筑信息的实体及其相关属性的集合，是工程对象的数字化表达。
2.0.5
几何表达精度 level of geometric detail
模型单元在视觉呈现时，几何表达真实性和精确性的衡量，代号为 GL。
2.0.6
属性信息深度 level of property information detail
模型单元承载属性信息详细程度的衡量指标，代号为 DL。
2.0.7 协同 Cooperative
基于建筑信息模型进行数据共享及相互操作的过程。
2
3.1.1 3 基本规定
3.1 一般规定
城市轨道交通工程宜在设计、施工、运维全生命期中应用 BIM，可根据工程实际只应用于某个阶段、环节
或任务。
3.1.2
模型的创建，宜充分考虑模型在工程各阶段、各专业的应用需求。
3.1.3
BIM 应用实施，应充分利用模型及其信息进行协同工作。
3.1.4
模型数据的创建、管理及更新，应符合下列要求：
1
应保证模型数据的准确性和数据来源唯一性；
2
应根据设计变更、深化设计及现场核查等信息对模型进行及时更新；
3
宜采用信息系统对模型及其版本、模型关联资料进行管理；
4
当采用文件夹方式对模型进行管理时，宜按数据类型、阶段、项目分区、系统分类和文件类型等方
式组织。
3.2
实施策划
3.2.1
BIM 应用前期，应进行 BIM 应用需求分析，并制定 BIM 实施方案。
3.2.2
BIM 实施方案，应包括下列内容：
1
项目地点、规模、类型、BIM 应用需求等项目概况信息；
2
项目 BIM 应用实施目标、实施范围、各参与方职责；
3
项目实施组织架构和 BIM 管理体系；
4
BIM 应用实施计划和里程碑节点；
5
明确的各参与方协同方式及路径；
6
软硬件环境配置方案；
7
各阶段 BIM 应用内容、信息模型深度要求、各阶段成果提交内容及格式、成果验收方案及验收标
准、交付物类别和交付方式。
3.2.3
BIM 技术成果阶段交付时，应根据实施方案对应用成果进行验收。
3
3.3.1 3.3.2 1 2 3 4 3.3 协同工作
BIM 应用实施，应基于模型数据进行协同工作。 基于 BIM 的协同工作方案策划，应包括下列内容： 应确定项目各参与方的 BIM 实施分工、职责和基于 BIM 的沟通协调机制； 应制定协同工作计划，确定资料互提、校对审核、审查等关键节点及 BIM 数据内容要求； BIM 实施总管理单位应制定各个阶段的模型交付标准、深度要求以及用于数据交换的接口标准； 宜制定各阶段协同工作流程和配套管理制度及措施，包括 BIM 应用实施流程、交付流程和变更流
程；
5
应确定项目各阶段 BIM 应用数据交付方式和内容；
6
宜确定模型数据管理方式，包括模型的存储、管理和访问权限设置。
3.3.3
基于模型的多方协同工作，宜采用 BIM 协同平台进行。
3.3.4
BIM 协同平台建设，应符合下列要求：
1
宜具有良好的兼容性，能够实现模型数据和信息的有效共享和传递；
2
应能根据用途、阶段、区域、专业、参与方等特性，实现模型文件及数据的分类存储；
3
应能根据参与方角色，对访问范围和内容进行管理，实现授权访问；
4
应能实现文件及数据的存储、版本管理、资料关联、共享和传输等功能；
5
应采取数据安全措施，确保文件存储和传输安全；
6
宜具有可扩展功能，包括模型轻量化和移动端互联等功能；
7
应具有开放的数据集成接口和二次开发扩展能力，并能与城市轨道交通现有管理系统进行对接。
4
4.1.1 4 模型要求
4.1 一般规定
城市轨道交通工程开展 BIM 应用工作前，应根据工程需要对各阶段的 BIM 应用场景、内容、组织、软
硬件需求等进行整体规划。
4.1.2
模型创建依据，宜包括设计要求、场地条件、设备厂家样板、相关标准、规范及项目特定要求。
4.1.3
后一阶段模型创建，宜在前一阶段模型基础上，根据应用需求，增加、删除或细化模型构件及其信息。
4.1.4
模型中的设备材料清单和工程特征信息，应提交独立的数据文件。
4.1.5
模型应根据单位工程和专业系统组成关系进行分解，并按空间定位关系进行整合。
4.1.6
模型中的设计数据与模型关联的文件数据应保持相互一致。
4.1.7
模型交付时，应进行技术交底，同时提交模型说明书。模型说明书内容，应包括项目名称、模型名
称、版本编号、创建时间、创建单位、创建人、用途、创建依据、更新内容、内容描述和其他说明。
4.1.8
模型交付文件应包括设计计算书、竣工图纸、模型文件、管理文档、数据文件和多媒体文件等。
4.2
模型分类
4.2.1
项目模型分类，应符合下列规定：
1
用于全生命期管理时，应按模型应用阶段分类；
2
用于专业协作时，应按模型专业系统分类；
3
用于任务分工时，宜按模型用途分类；
4
用于交付发布时，宜按模型应用阶段、模型专业类别和模型用途分层次分类组合。
4.2.2
模型应用阶段划分，应符合现行国家标准《建筑信息模型分类和编码标准》GB/T 51269 中附录 A“表
A.0.7 工程建设项目阶段”的规定。
4.3
模型创建
4.3.1
同一项目各专业模型的计量单位，应采用中国法定计量单位。
4.3.2
同一项目的各车站模型、区间模型、段场模型的坐标，宜采用统一的坐标系。当采用自定义坐标系
时，应通过坐标转换实现模型集成。
4.3.3
模型文件的名称，应便于存储、分类和检索。
4.3.4
同一项目软件版本应统一。
4.3.5
同一项目模型文件命名规则，应统一并保持不变。
4.3.6
模型文件的命名，字段间以“_”分隔，宜符合图 4.3.6 的要求：
线路代码
位置代码
版本号
交付时间
阶段代码 专业代码 模型创建单位
图 4.3.6 模型文件命名原则
5
4.3.7 1 2 3 4 5 6 7 模型文件的命名原则，应符合下列要求： 线路代码：应在项目创建初期规定，代表地铁线路编号； 位置代码：应在项目创建初期规定，表示项目所处的具体位置，如车站、区间、段场等； 阶段代码：宜符合本标准表 4.3.7 的规定； 专业代码：应参考本标准附录 C 的规定； 模型创建单位：用以描述模型创建单位的信息，采用创建单位名称的标准英文缩写； 交付时间：用于确定模型文件提交的时间，采用 8 位数字型代码表示，即“YYYYMMDD”； 版本号：用以识别模型提交的版本，以查询模型的交付记录，采用 2 位数字型代码表示，从 00 开
始顺序编号。
表 4.3.7
阶段代码
阶段 代码 对应国标编码
方案(总体)设计 10 20-20.20.00
初步设计 20 20-20.25.00
施工图设计 30 20-20.30.00
深化设计 40 20-20.45.20
施工实施 50 20-20.45.40
竣工验收 60 20-20.50.30
运行与维护 70 20-30.10.00
4.3.8
模型构件命名，应符合下列要求：
1
宜使用汉字、英文字符、数字、半角下划线“_”和半角连字符“—”的组合；
2
命名组成：类别关键字_主特征参数；
3
构件主特征参数应能对同类别的构件进行区分，主特征参数可以为多个；
4
构件名中严禁包含 / : *” < > |等特殊字符；
5
各字符之间、符号之间、字符与符号之间均不宜留空格；
6
构件参数若带有计量单位，应采用中国法定计量单位。
4.3.9
模型组织原则，应符合下列规定：
1
建筑结构专业设计模型，应按车站、区间、控制中心、车辆段和停车场组织；
2
机电专业设计模型，应按专业系统、子系统组织；
3
施工阶段模型，宜按工程进度计划的工作分解结构、施工工艺或施工承包区域组织；
4
运维管理模型，应按建筑、结构和机电专业分别组织；其中，建筑、结构专业模型，应按车站、区
间、控制中心、车辆段、停车场组织，机电专业模型，应按专业系统组织。
4.3.10 模型配色原则，应符合下列规定：
1
结构承重墙体模型配色，应与非承重墙体模型配色区分；
2
给排水、通风空调、供电、通信、信号、自动售检票、火灾自动报警、综合监控、门禁、环境与设
备监控等系统的颜色，宜符合附录 A 的规定；
3
设备配色，宜采用设备原色；
6
4 4.4.1 4.4.2 运维阶段模型配色，可在本标准配色要求基础上添加指示标识或色环。
4.4 模型信息及模型细度
模型信息应包括项目基本信息、专业系统信息和模型单元信息。 项目基本信息、专业系统信息、模型单元信息，可采用模型关联工程图纸、文档或数据库等方式体
现。
4.4.3
项目基本信息应包括项目基本情况、主要技术经济指标、其他控制指标和相关许可信息等，并应符
合下列要求：
1
项目概况，应包括项目名称、建设地点、周边环境、建设内容、建设单位、投资单位、各参建单位
信息、建设工期等；
2
主要技术经济指标，应包括总建筑面积、车站用地面积、城市道路用地面积、各分项建筑面积、建
筑基底总面积、绿地总面积、绿地率等技术经济指标；
3
其他控制性指标，应包括环境保护、职业安全卫生、消防和抗震设防等；
4
相关许可信息，宜包括项目规划、设计、施工等项目许可信息。
4.4.4
专业系统信息应包括专业系统组成、逻辑关系和技术要求，并应符合下列要求：
1
专业系统组成，应包括满足设备、建筑部品、建筑部件和材料采购要求的最小单元；
2
专业系统逻辑关系，应反映最小单元间相互位置、连接、介质/信息流和控制等信息；
3
专业系统技术要求，应包括采用的技术标准、技术规格书、节能、环保、职业安全卫生措施、施
工、安装和运维管理要求，宜包括非标准建筑部品、建筑部件和预制件的加工要求；
4
设计阶段专业系统信息应符合现行行业标准《城市轨道交通工程设计文件编制深度规定》中对专业
系统设计的要求；
5
施工阶段模型信息应符合现行行业标准《建筑工程资料管理规程》JGJ/T185 相关要求。
4.4.5
模型单元细度由几何表达精度和属性信息深度组成，主要模型单元细度应满足本标准附录 B 的规
定。
4.4.6
模型单元几何表达精度分为 GL100、GL200、GL300、GL400 和 GL500 五个基本等级：
1
GL100 等级：工程对象单元体量模型或符号模型建模，应包括基本占位轮廓、粗略尺寸、方位、总
体高度或线条、面积和体积区域；
2
GL200 等级：工程对象单元近似形状建模，应包括关键轮廓控制尺寸，以及其最大尺寸和最大活动
范围；
3
GL300 等级：工程对象单元基本组成部件形状建模，应具有准确的尺寸，可识别的通用类型形状特
征，以及专业接口尺寸、位置和色彩；
4
GL400 等级：工程对象单元安装组成部件特征形状建模，应具有准确的尺寸，可识别的具体选用产
品形状特征，以及准确的专业接口尺寸、位置、色彩和纹理；
7
5 GL500 等级：工程对象单元制造加工建模，应能准确表达完整细节，以及加工制造所需要的精确尺
寸、形状、位置、定位尺寸和材质。
4.4.7
模型单元的属性信息深度分为 DL100、DL200、DL300、DL400 和 DL500 五个基本等级：
1
DL100 等级：应包括系统设计方案的面积、容积、关键技术参数和其它用于成本估算的关键技术经
济指标；
2
DL200 等级：应包括 DL100 等级的属性信息，增加工程对象单元类型信息、能源消耗种类及单位
耗量、模型编码等主要技术经济数据；
3
DL300 等级：应包括 DL200 等级的属性信息，增加工程对象单元专业计算与采购选型所需的主要
技术参数；
4
DL400 等级：应更新 DL300 等级的属性信息，增加工程对象单元施工安装和加工制造技术要求信
息，以及型号规格、单价、生产厂家、供货商等产品信息；
5
DL500 等级：应包括 DL400 等级的属性信息，增加工程对象单元施工安装单位，以及保修日期、
保修年限、保修单位、随机资料等相关施工安装验收信息和运维管理基本信息。
4.4.8
模型细度要求介于两个等级之间时，可扩充定义模型细度等级。
4.5
模型交付与数据安全
4.5.1
模型宜采用电子文件交付或信息系统集成交付。
4.5.2
采用电子文件交付时，应符合下列要求：
1
应以模型和文档为主，并以结构化目录的方式组织；
2
模型交付成品文件及文件夹，宜根据模型应用阶段、单位工程（车站、区间、停车场、车辆段）、
专业、用途和文件类型进行分类命名和目录分级。
4.5.3
采用信息系统集成交付时，宜采用统一的数据集成与管理平台进行交付。
4.5.4
模型几何数据交付格式，应符合下列要求：
1
交付模型设计源文件和通用数据格式文件；
2
通用数据格式文件，包括完整的几何图形信息，并支持模型数据的漫游、查询、批注等交互操作；
3
同一项目范围内，统一交付格式。
4.5.5
模型非几何数据交付格式，应符合下列要求：
1
应选取适宜的信息深度体现模型单元属性信息；
2
属性宜包括中文字段名称、编码、数据类型、数据格式、计量单位、值域、约束条件；交付表达
时，应至少包括中文字段名称、计量单位；
3
属性值应符合下列规定：
1） 应根据阶段的发展而逐步完善；
2） 应符合唯一性原则，即属性值和属性应一一对应，在单个应用场景中属性值应唯一；
3） 应符合一致性原则，即同一类型的属性、格式和精度应一致。
4.5.6
项目信息和专业系统信息的存储与提交，应符合电子数据检索与统计的要求，且宜采用支持可扩展
8
标记语言转换的格式提交，并提供相关源数据文件。
4.5.7
