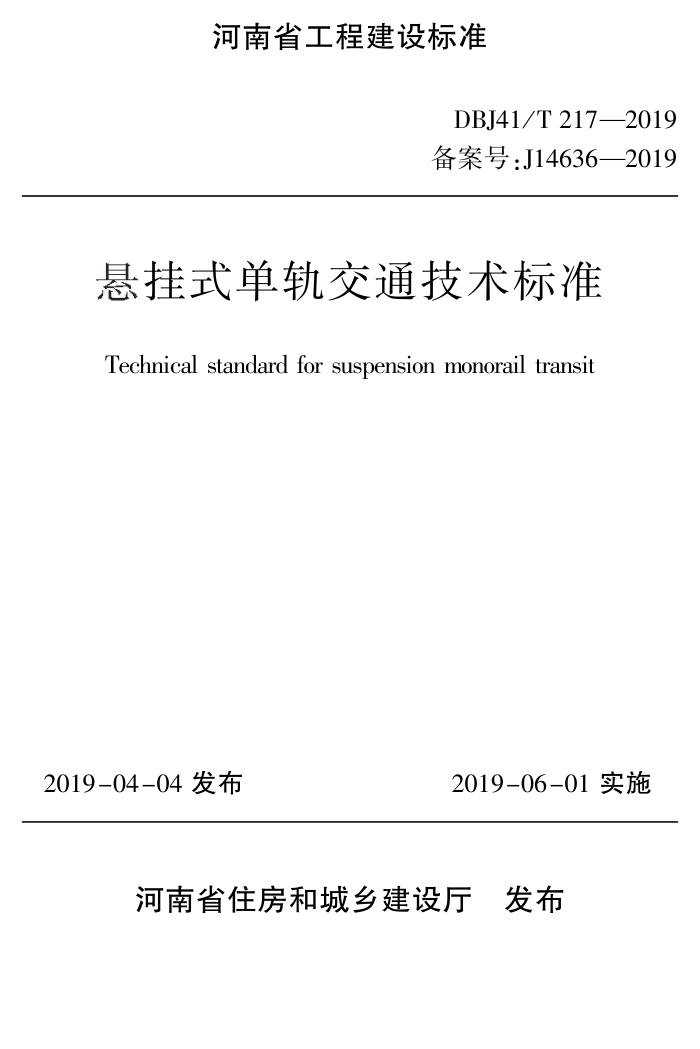

河南省工程建设标准
DBJ41 / T 217—2019
备案号:J14636—2019
悬挂式单轨交通技术标准
Technical standard for suspension monorail transit
摇 2019-04-04 发布
2019-06-01 实施摇
河南省住房和城乡建设厅摇 发布
河南省工程建设标准
悬挂式单轨交通技术标准
Technical standard for suspension monorail transit
DBJ41 / T 217—2019
主编单位:河南省交通规划设计研究院股份有限公司
北京中建空列集团有限公司
批准单位:河南省住房和城乡建设厅
实施日期:2019 年 6 月 1 日
郑州大学出版社
郑州
河南省住房和城乡建设厅文件
公告也2019页32 号
河南省住房和城乡建设厅
关于发布工程建设标准《悬挂式单轨
交通技术标准》的公告
摇 摇 现批准《悬挂式单轨交通技术标准》 为我省工程建设地方标
准,编号为 DBJ41 / T217—2019,自 2019 年 6 月 1 日起在我省施行。
本标准在河南省住房和城乡建设厅门户网站(www. hnjs. gov.
cn)公开,并由河南省住房和城乡建设厅负责管理,河南省交通规
划设计研究院股份有限公司、北京中建空列集团有限公司负责技
术解释。
河南省住房和城乡建设厅
2019 年 4 月 4 日
前摇
言
悬挂式单轨交通作为轨道交通的一种类型,具有施工周期短、
占地面积小、地形适应性好等特点。 截至目前,我省在开封已经建
设了约 700 m 长的试验线,获得了丰富的实验数据,亟须相应的设
计、施工、验收标准为技术人员提供依据,规范悬挂式单轨交通建
设的设计、施工和验收,同时我省以示范工程为契机,积累实践经
验,为该技术在全省的广泛应用奠定基础。
编制组开展了广泛深入的调查研究,认真总结实践经验,参考
有关国家和行业标准,并广泛征求意见,通过反复讨论、修改和完
善,先后完成了初稿、征求意见稿、送审稿,经河南省住房和城乡建
设厅组织有关专家评审通过后,报住房和城乡建设部备案,由河南
省住房和城乡建设厅批准并发布实施。
本标准共分 34 章和 1 个附录。 主要内容:1 总则、2 术语、3 运
营组织、4 车辆、5 限界、6 线路、7 轨道桥梁、8 道岔、9 车站建筑、10
高架车站结构、11 工程防水、12 通风空调与采暖、13 给水与排水、
14 供电、15 通信、16 信号、17 综合调度自动化系统、18 自动售检票
系统、19 车站其他机电设备、20 运营控制中心、21 车辆基地、22 防
灾、23 安全防范、24 工程筹划、25 环境保护、26 地基基础工程施工、
27 钢结构工程施工、28 疏散平台材料选用及安装、29 地基基础工
程验收、30 钢结构工程验收、31 供电工程验收、32 通信信号工程验
收、33 其他设备工程验收、34 联调联试。
本标准由河南省住房和城乡建设厅负责管理,由河南省交通
规划设计研究院股份有限公司、北京中建空列集团有限公司负责
解释。 在执行过程中的意见和建议请反馈至河南省交通规划设计
研究院股份有限公司( 地址:郑州市郑东新区泽雨街 9 号;邮编:
450052;电子邮件:654728725@ qq. com;电话:0371-62037168),以
·1·
供今后修订时参考。
主 编 单 位摇 河南省交通规划设计研究院股份有限公司
北京中建空列集团有限公司
参 编 单 位摇 北京中国铁建电气化设计研究院有限公司
中国铁建电气化局集团第一工程有限公司
中车资阳机车有限公司
中铁山桥集团有限公司
浙江众合科技股份有限公司
中建空列(北京)工程设计研究院有限公司
中铁西安勘察设计研究院有限公司
苏交科集团股份有限公司
中铁高铁电气装备股份有限公司
中铁十五局集团物资有限公司
同济大学铁道与城市轨道交通研究院
石家庄铁道大学
许继集团有限公司
华东中铁工程检测技术有限公司
青岛理工大学
青岛泰岳轨道交通研究所有限公司
江苏远兴环保科技有限公司
湖北楚和隆昇机电工程有限公司
广州洪森科技有限公司
河南天一航天科技有限公司
主要起草人员摇 齐摇 强摇 岳渠德摇 王世杰摇 柯迪民摇 安枫垒
孙海全摇 白永平摇 白朝能摇 周根火摇 王晓明
阚绍忠摇 武同乐摇 李曙光摇 李治国摇 乔建敏
胡摇 瑾摇 李彦娟摇 刘摇 娟摇 祝炎富摇 武长虹
吉敏廷摇 周国兴摇 彭长福摇 陈进杰摇 王明生
·2·
周摇 力摇 张百岁摇 张高雷摇 吴海刚摇 王金广
王鑫敏摇 魏国帅摇 徐凌波摇 王林海摇 侯严利
赵修旺摇 胡兆岐摇 马洪锋摇 卢摇 部摇 计摇 强
刘新奇摇 秦俊非摇 汤红军
主要审查人员摇 罗雁云摇 郅建国摇 任摇 磊摇 钟松辉摇 徐万鹏
吴树强摇 徐彩霞摇 黄摇 珍
·3·
目摇 次
