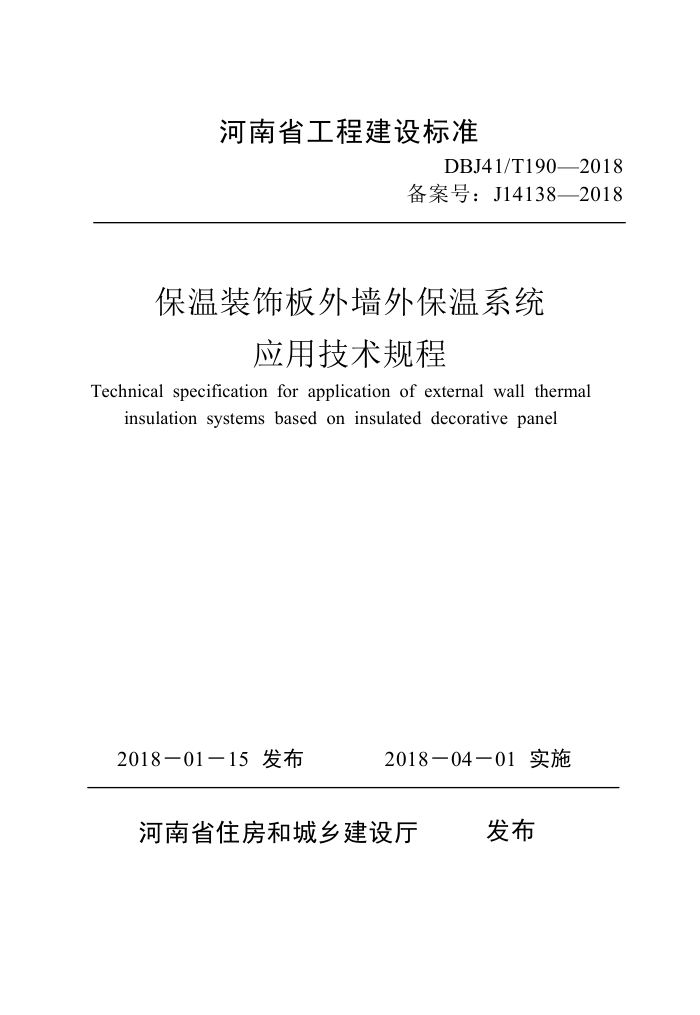

河南省工程建设标准
DBJ41/T190—2018
备案号：J14138—2018
保温装饰板外墙外保温系统
应用技术规程
Technical specification for application of external wall thermal
insulation systems based on insulated decorative panel
2018－01－15 发布
2018－04－01 实施
河南省住房和城乡建设厅 发布
河南省工程建设标准
保温装饰板外墙外保温系统应用技术规程
Technical specification for application of external wall thermal
insulation systems based on insulated decorative panel
DBJ41/T190—2018
主编单位：河南省建筑科学研究院有限公司
批准部门： 河南省住房和城乡建设厅
施行日期： 2018 年 4 月 1 日
2018 年 郑 州
河南省住房和城乡建设厅文件
豫建设标〔2018〕5 号
河南省住房和城乡建设厅关于发布
河南省工程建设标准《保温装饰板外墙外保温系统应用技
术规程》的通知
各省辖市、省直管县（市）住房和城乡建设局（委），郑州航空港
经济综合实验区市政建设环保局，各有关单位：
由河南省建筑科学研究院有限公司主编的《保温装饰板外墙外
保温系统应用技术规程》已通过评审，现批准为我省工程建设地方
标准，编号为 DBJ41/ T190—2018，自 2018 年 4 月 1 日起在我省施
行。
此标准由河南省住房和城乡建设厅负责管理，技术解释由河南
省建筑科学研究院有限公司负责。
河南省住房和城乡建设厅
2018 年 1 月 15 日
前 言
保温装饰板外墙外保温系统具有保温隔热性能优良、耐老化、
耐候性好、施工便捷、能够同时满足保温节能及外墙装饰要求等
优点，在民用建筑保温工程中具有良好的应用前景。
为规范保温装饰板外墙外保温系统在民用建筑保温工程中的
应用，河南省建筑科学研究院有限公司会同有关设计、研究、生
产、施工等单位，经广泛调查研究，认真汇集多年来保温装饰板
在设计、材料、施工等方面的实践经验，根据国家有关标准的要
求，经过反复讨论、修改和完善，编制了本规程。
本规程的主要内容有：1.总则；2.术语；3.保温装饰板；4.保
温装饰板外墙外保温系统；5.设计；6.施工；7.质量验收。
本规程的技术内容解释工作由河南省建筑科学研究院有限公
司负责。执行过程中如有意见或建议，请寄送：河南省建筑科学
研究院有限公司（地址：郑州市丰乐路 4 号，邮编：450053），以
供今后修订时参考。
主 编 单 位：河南省建筑科学研究院有限公司
参 编 单 位：河南省工程勘察设计行业协会
郑州市建筑节能与墙体材料革新办公室
郑州泰玛仕建筑材料有限公司
河南兴中建筑防腐保温有限公司
江苏坚雅节能建材有限公司
河南德晟环保节能科技有限公司
河南更高固建材有限公司
1
主要起草人：李建民 栾景阳 王春喜 张培霖 张守礼
刘 杰 李文红 孟 程 范永光 倪童心
王灵仙 孔祥利 颜建国 魏海峰 郑 莹
梁国锋 梁 红 周建长 邱文会 秦明霞
杜 虎 敬堃一 张 丹 周钰琪 刘洋帆
闫建厂 赵盼盼 高美玲
主要审查人：解 伟 胡伦坚 郭士干 张 维 王 斌
张利萍 蔡黎明
1
目 次
1 总则………………………………………………………………1
2 术语………………………………………………………………2
3 保温装饰板………………………………………………………3
3.1 保温装饰板构造……………………………………………3
3.2 保温装饰板材料……………………………………………3
3.3 保温装饰板性能要求………………………………………7
4 保温装饰板外墙外保温系统……………………………………8
4.1 系统构造及性能要求………………………………………8
4.2 配套材料…………………………………………………10
5 设计……………………………………………………………14
5.1 一般规定…………………………………………………14
5.2 设计与构造………………………………………………14
6 施工……………………………………………………………19
6.1 一般规定…………………………………………………19
6.2 施工条件…………………………………………………19
6.3 主要施工机具及施工工艺………………………………20
6.4 施工要点…………………………………………………21
7 质量验收………………………………………………………24
7.1 一般规定…………………………………………………24
7.2 主控项目…………………………………………………24
7.3 一般项目…………………………………………………26
本规程用词说明……………………………………………………28
引用标准名录………………………………………………………29
条文说明……………………………………………………………31
2
1 总 则
1.0.1 为了贯彻执行国家的技术经济政策，规范保温装饰板外墙
外保温系统在建筑工程中的应用，做到安全适用、经济合理、技
术先进、确保质量，制定本规程。
1.0.2 本规程适用于河南省采用保温装饰板外墙外保温系统民用
建筑的设计、施工及验收。
1.0.3 保温装饰板外墙外保温系统的设计、施工及验收，除应执
行本规程的规定外，尚应符合国家和我省现行相关标准的规定。
1
2 术 语
2.0.1 保温装饰板外墙外保温系统 external wall thermal
insulation systems based on insulated decorative panel
由保温装饰板、粘结砂浆、锚固件、嵌缝材料和密封胶组
成，置于建筑物外墙外侧，以实现保温装饰一体化功能的保温
构造总称。
2.0.2 保温装饰板 insulated decorative panel
在工厂预制成型的板状制品，由保温材料、装饰面板以及胶
粘剂、连接件复合而成，具有保温和装饰功能。
2.0.3 粘结砂浆 bonding mortar
用于把保温装饰板粘贴到基层墙体上的胶粘材料。
2.0.4 基层墙体 substrate
建筑物中起承重或维护作用的外墙墙体，可以是混凝土墙体
或各种砌体墙体。
2.0.5 锚固件 anchoring parts
用于将保温装饰板外墙外保温系统辅助固定于基层墙体上的
专用固定件。由锚栓、连接件等组成。
2.0.6 粘锚法 bond and anchorage method
采用粘结和机械锚固相结合，将保温装饰板固定在基层墙体
上的安装方法。
2.0.7 填缝材料 filling material
对保温装饰板之间的分隔缝进行填充的保温材料。
2
3 保温装饰板
3.1 保温装饰板构造
3.1.1 保温装饰板按照单位面积质量的不同分为 I 型、II 型。
Ⅰ型：＜20kg/m2；
Ⅱ型：20 kg/m2~30kg/m2。
3.1.2 保温装饰板构造见图 3.1.2，各组成材料常见类型见表
3.1.2。
图 3.1.2 保温装饰板构造示意
表 3.1.2 保温装饰板组成材料常见类型
项 目 材料类别 类 型
装饰面板 金 属 涂层铝板、涂层钢板、不锈钢板、金属复合板
非金属 陶瓷板、薄花岗岩板、硅酸钙板、石材复合板
保温材料 有机类 模塑聚苯板（EPS）、挤塑聚苯板（XPS）、硬质聚氨酯泡沫塑料板（PUR）
无机类 泡沫玻璃板、发泡陶瓷板、岩棉板、蒸压加气混凝土板、 泡沫混凝土板
粘结层 胶粘剂
3.2 保温装饰板材料
3.2.1 保温装饰板装饰面板的性能指标应符合表 3.2.1 的要求。
3.2.2 保温装饰板装饰面板的材料应符合下列要求：
3
1 装饰面板饰面材料除涂料外，其他均应采用 A 级不燃材
料。
表 3.2.1 装饰面板性能指标
项 目 指 标 试验方法
耐酸性（48h） 无异常 GB/T 9274
耐碱性（96h） 无异常 GB/T 9265
耐盐雾（500h） 无损伤 GB/T 1771
耐老化（1000h） 合格 GB/T 1865、GB/T 1766
耐沾污性（%） ≤10 GB/T 9780
附着力（级） ≤1 GB/T 9286
注：耐沾污性、附着力仅限平涂饰面。
2 涂层铝板基板的化学成分、力学性能和基材厚度偏差应分
别符合《变形铝及铝合金化学成分》GB/T 3190、《一般工业用铝
及铝合金板、带材 第 2 部分：力学性能》GB/T 3880.2 和《一般
工业用铝及铝合金板、带材 第 3 部分：尺寸偏差》GB/T 3880.3
的规定，厚度不宜小于 1.0mm；
3 涂层钢板基板宜经热镀锌或热镀铝锌合金处理，其力学
性能、镀锌重量和基材厚度偏差（刚基材包括镀层）应符合《彩
色涂层钢板及钢带》GB/T 12754 的规定，厚度不宜小于 0.6mm；
4 不锈钢板应符合《不锈钢冷轧钢板和钢带》GB/T 3280、
《不锈钢热轧钢板和钢带》GB/T 4237 的规定；
5 金属复合板应符合《建筑幕墙用铝塑复合板》GB/T 17748、
《铜塑复合板》JC/T 2183、
《建筑用钛锌合金饰面复合板》JG/T 339
的规定；
6 陶瓷板应符合《陶瓷板》GB/T 23266 的规定；
7 薄花岗岩板应符合《天然花岗石建筑板材》GB/T 18601
的规定；
4
8 石材复合板应符合《超薄石材复合板》 GB/T 29059 的规
定。
9 硅酸钙板应符合《纤维增强硅酸钙板》JC/T 564 的规定；
3.2.3 保温材料的主要性能指标应符合表 3.2.3—1、 2 的规定。
表 3.2.3—1 EPS 板、XPS 板、PUR 板性能指标
项 目 指 标 试验方法
EPS 板 XPS 板 PUR 板
表观密度（kg/m3） ≥20 22~35 ≥35 GB/T 6343
导热系数（平均温度 25℃） [W/(m·K)] ≤0.039 ≤0.030 ≤0.024 GB/T 10294
垂直于板面方向的抗拉强度（MPa） I 型≥0.10 II 型≥0.15 ≥0.20 I 型≥0.10 II 型≥0.15 JG 144
尺寸稳定性（70℃±2℃，48h），（%） ≤0.30 ≤1.2 ≤1.0 GB/T 8811
压缩强度（MPa） ≥0.10 ≥0.15 ≥0.15 GB/T 8813
燃烧性能分级 不低于 B2 级 GB 8624
吸水率（%） ≤3.0 ≤2.0 ≤3.0 GB/T 8810
表 3.2.3—2 岩棉板、泡沫混凝土板、蒸压加气混凝土板、泡沫玻璃板、
发泡陶瓷板性能指标
项 目 指 标 试验方法
岩棉板 泡沫混凝土板 蒸压加气混凝土板 泡沫玻璃板 发泡陶瓷板
密度（kg/m3） ≥100 ≤250 ≤160 GB/T 5486
导热系数（平均温度 25℃） [W/(m·K)] ≤0.048 ≤0.070 ≤0.052 GB/T 10294
垂直于板面方向的抗拉强度 （MPa） ≥0.08 ≥0.08 ≥0.08 JG 144
短期吸水量（kg/m2） ≤1.0 — — GB/T 25975
软化系数 — ≥0.8 — JG/T 283
酸度系数 ≥1.6 — — GB/T 5480
匀温灼烧性能 （750℃，0.5h） 线收缩率（%） ≤8 ≤8 ≤8 GB/T 5486
质量损失率（% ） ≤10 ≤25 ≤5
燃烧性能等级 A 级 GB/T 8624
5
3.2.4 保温装饰板的保温材料应符合下列要求：
1 有机类保温材料，燃烧性能分级不应低于 B2 级；无机类
保温材料，燃烧性能分级不应低于 A 级。
2 EPS 板应符合《绝热用模塑聚苯乙烯泡沫塑料》GB/T
10801.1 的规定；
3 XPS 板应符合《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》
GB/T 10801.2 的规定；
4 PUR 板应符合《建筑绝热用硬质聚氨酯泡沫塑料》GB/T
21558 的规定；
5 泡沫玻璃板应符合《泡沫玻璃绝热制品》JC/T 647 的规定；
6 发泡陶瓷板应符合《发泡陶瓷保温板保温系统应用技术规
程》DBJ41/T 126 的规定；
7 岩棉板应符合《建筑外墙外保温用岩棉制品》GB/T 25975
中的规定；
8 蒸压加气混凝土板应符合《蒸压加气混凝土板》GB 15762
的规定；
9 泡沫混凝土板应符合《泡沫混凝土》JG/T 266 的规定。
3.2.5 用于保温装饰板的材料放射性核素限量应符合《建筑材料
放射性核素限量》GB 6566 的规定。
6
3.3 保温装饰板性能要求
3.3.1 保温装饰板的性能指标应符合表 3.3.1 的要求。
表 3.3.1 保温装饰板性能指标
项 目 指 标 试验方法
I 型 II 型
单位面积质量（kg/m2） ＜20 20~30 JG/T 287
拉伸粘结 强度 （MPa） 原强度 ≥0.10 破坏发生在保温材料中 ≥0.15 破坏发生在保温材料中 JG/T 287
耐水强度 ≥0.10 ≥0.15
耐冻融强度 ≥0.10 ≥0.15
抗冲击性（J） 用于建筑物首层 10J 冲击合格，其它层 3J 冲击合格 JG/T 287
抗弯荷载（N） 不小于板材自重 JG/T 159-2004 6.3.4.2b
吸水量（g/m2） ≤500 JG/T 287
不透水性 系统内侧未渗透 JG/T 287
保温材料燃烧性能分级 有机类材料不低于 B2 级，无机类材料不低于 A 级 GB 8624
保温材料导热系数 符合本规程及相关标准的要求 GB/T 10294
3.3.2 保温装饰板的尺寸允许偏差应符合表 3.3.2 的要求。
表 3.3.2 保温装饰板尺寸允许偏差
项 目 指 标
长度、厚度、宽度（mm） ±2.0
对角线差（mm） ≤3.0
板面平整度（mm） ≤2.0
试验方法按 GB/T 6342 的规定执行。
7
4 保温装饰板外墙外保温系统
4.1 系统构造及性能要求
4.1.1 保温装饰板外墙外保温系统由保温装饰板、粘结砂浆、
锚固件、嵌缝材料和密封胶组成，保温装饰板通过粘结和机械
锚固方法固定在基层墙体上。
4.1.2 保温装饰板外墙外保温系统的常用构造示意见图
4.1.2—1~4。
图 4.1.2—1
图 4.1.2—2
图 4.1.2—3
注：连接件与面板槽口应采用胶粘剂粘结。
8
图 4.1.2—4
注：连接件与面板槽口应采用胶粘剂粘结。
4.1.3 保温装饰板外墙外保温系统性能指标应符合表 4.1.3 的要
求。
表 4.1.3 保温装饰板外墙外保温系统性能要求
项目 指标
I 型 II 型
耐候性 外观 无粉化、起鼓、起泡、脱落现象，无宽度大于 0.10mm 的裂缝
面板与保温材料拉伸 粘结强度(Mpa) ≥0.10 ≥0.15
拉伸粘结强度(MPa) ≥0.10 破坏发生在保温材料中 ≥0.15 破坏发生在保温材料中
单点锚固力(kN) ≥0.30 ≥0.60
抗风压值(kPa) ≥4.5（建筑高度≤100m）；建筑高度＞100m 按设计要求
热阻(m2·K/W) 给出热阻值
水蒸气透过性[g/( m2·h)] 防护层透过量大于保温层透过量
1 系统抗风压值按 JG144 附录 A.3 执行，系统安全系数取 1.5，其余性能试验方法应按 JG/T 287 的规定执行。 2 当采用无机保温材料或系统有透气构造时不检验水蒸气透过性能。
9
4.2 配套材料
4.2.1 粘结砂浆主要性能指标应符合表 4.2.1 的要求。
表 4.2.1 粘结砂浆主要技术性能
项 目 指 标 试验方法
拉伸粘结强度（MPa） （与水泥砂浆） 原强度 ≥0.60 JG/T 287
耐水强度 ≥0.40
拉伸粘结强度（MPa） （与保温装饰板） 原强度 外墙用Ⅰ型：≥0.10； 外墙用Ⅱ型：≥0.15。
耐水强度
可操作时间（h） 1.5~4.0
4.2.2 锚固件的主要性能指标应符合表 4.2.2 的要求。
表 4.2.2 锚固件主要性能指标
项 目 指 标 试验方法
抗拉承载力标准值（kN） ≥0.60 JG/T 287
悬挂力（kN） ≥0.10
4.2.3 锚固件的材料及构造应符合下列要求：
1 采用塑料膨胀锚栓时，塑料部件应采用原生的聚酰胺、
聚乙烯或聚丙烯制造，不应使用再生材料；
2 采用膨胀螺栓时，钢制膨胀件和膨胀套管应采用不锈钢
或经过表面防腐处理的碳钢制造；当采用电镀锌处理时，应符合
《紧固件 电镀层》GB/T 5267.1 的规定。
3 采用化学锚栓时，化学锚栓和胶粘剂应符合《混凝土结
构加固设计规范》GB 50367 的相关要求。
4 锚固件所用钢材应符合国家标准《碳素结构钢》GB/T 700
和《低合金高强度结构钢》GB/T 1591 的相关要求；当采用不锈
钢材质时，应符合《不锈钢冷轧钢板和钢带》GB/T 3280、《不锈
钢热轧钢板和钢带》GB/T 4237 的相关要求；当采用铝合金材质
10
时，应符合《变形铝及铝合金化学成分》GB/T 3190、《一般工业
用铝及铝合金板、带材 第 2 部分：力学性能》GB/T 3880.2 和《一
般工业用铝及铝合金板、带材 第 3 部分：尺寸偏差》GB/T 3880.3
的相关要求。
5 成套锚固件所采用的紧固件的机械性能、尺寸、公差及粗
糙度应符合《紧固件机械性能》GB/T 3098 的相关要求。
6 锚固用托挂件所用材料应符合表 4.2.3 要求，常用构造示
意见图 4.2.3—1、2。
表 4.2.3 托挂件的材料要求
项目 材料
热镀锌钢板 不锈钢 铝合金
镀锌层重量（g/m2） ≥100 —— ——
最小厚度 t（mm） ≥2.0
主规格尺寸最小值（mm） b1（b3）≥30；b2≥20；h1≥15；h2≥40；h3≥20
截面自由挑出 l/t≥20
尺寸允许偏差（mm） 厚度：±0.1，其他尺寸：±1.0

h1t h1
图 4.2.3—1 托挂件的常用构造示意一
h3 h
h1 t
图 4.2.3—2 托挂件的常用构造示意二
11
7 当采用对穿螺栓作为锚固件时，螺杆直径≥8mm，垫板
尺寸不应小于 30mm×30mm×3mm（长×宽×厚）。
4.2.4 密封胶可采用聚硫建筑密封胶、硅酮建筑密封胶，其性能
指标应符合表 4.2.4 的要求。
表 4.2.4 密封胶性能
项 目 指 标
聚硫密封胶 硅酮密封胶
密度(g/cm3) 规定值±0.1
弹性恢复（%） ≥70 ≥80
下垂度（mm） 垂直 ≤3 ≤3
水平 光滑平整 无变形
表干时间（h） ≤24 ≤3
挤出性(ml/min) — ≥80
拉伸模量（MPa） 23℃ ＞0.40
-20℃ ＞0.60
定伸粘接性 无破坏
紫外线照射后粘接性 无破坏
冷粘-热压后定伸粘接性 无破坏
泡水后定伸粘接性 无破坏
质量损失率（%） ≤5 ≤10
1 密封胶与保温装饰板应有很好的相容性。 2 试验方法按 JC/T 483、GB/T 14683 的规定执行。
4.2.5 热镀锌电焊网主要性能指标应符合表 4.2.5 要求。
表 4.2.5 热镀锌电焊网性能
项 目 指 标
镀锌工艺 先焊接后热镀锌
丝径（mm） 0.9±0.04
网孔大小（mm） 12.7×12.7
焊点抗拉力（N） ＞65
镀锌层质量(g/m2) ≥122
试验方法按 QB/T 3897 的规定执行。
12
4.2.6 耐碱网布主要性能指标应符合表 4.2.6 要求。
表 4.2.6 耐碱网布性能
项目 指标
单位面积质量（g/m2） ≥160
耐碱断裂强力（N/50mm） ≥1250
耐碱断裂强力保留率（经、纬向）（%） ≥90
断裂伸长率（经、纬向）（%） ≤4.0
经、纬密度（根/25mm） 5~8
拉伸断裂强力（经、纬向）（N/50mm） ≥1000
可燃物含量（%） ≥12
氧化锆、氧化钛含量（%） ZrO2 含量为（14.5±0.8）且 TiO2 含量为（6±0.5）， 或 ZrO2 和 TiO2 合含量≥19.2，同时 ZrO2 含量≥13 或 ZrO2 含量≥16
试验方法按 JC/T 841 的规定执行。
4.2.7 填缝材料可采用聚氨酯（PU）、模塑聚苯乙烯（EPS）、挤
塑聚苯乙烯（XPS）、聚乙烯（PE）条、无机保温类材料等，其中
当采用泡沫条填缝时，泡沫条的宽度宜为缝宽的 1.1~1.3 倍。
13
5 设 计
5.1 一般规定
5.1.1 保温装饰板外墙外保温系统采用 I 型保温装饰板适用高度
不应大于 100m，Ⅱ型保温装饰板适用高度不宜大于 40m。超过上
述高度范围，应进行专项论证。
5.1.2 保温装饰板保温材料的厚度，应根据现行建筑节能设计标
准的规定性指标或建筑物节能的综合指标与要求，通过热工计算
确定。
5.1.3 保温装饰板外墙外保温系统的防火性能及构造应符合《建筑
设计防火规范》GB 50016 的规定。
5.1.4 锚固件与保温装饰板的装饰面板应进行可靠连接，锚固用
托挂件应固定在装饰面板的预留孔或槽上。
5.1.5 保温装饰板外墙外保温系统必须进行耐候性检验。
5.1.6 保温装饰板与板之间的接缝处及墙体变形缝处，应做好保
温和防水处理。
5.1.7 在正确使用和正常维护的条件下，保温装饰板外墙外保温
系统的使用年限应不少于 25 年。
5.2 设计与构造
5.2.1 保温装饰板外墙外保温系统适用于钢筋混凝土墙体、普通
砌体墙体、加气混凝土制品墙体，基层墙体的厚度不应小于
100mm，基层墙体质量应符合国家现行有关标准的规定。
5.2.2 保温装饰板外墙外保温系统与基层墙体应采用粘锚法连
接。基层墙体为加气混凝土制品时，加气混凝土的强度等级不应
小于 A3.5 级。
14
5.2.3 保温装饰板外墙外保温系统粘贴面积不低于 50%（采用无
机保温材料时应满贴），锚栓的设置应符合以下要求：
1 实心基层墙体可采用敲击式固定锚栓或旋入式固定锚
栓，空心砌块的基层墙体应采用旋入式固定锚栓；
2 固定Ⅰ型保温装饰板锚栓个数不少于 6 个/m2，建筑高度
超过 60m，不少于 8 个/m2；固定Ⅱ型保温装饰板锚栓个数不少于
8 个/m2；
3 锚栓锚入基层墙体的有效锚固深度应≥25mm，锚入加气
块砌体基层墙体的有效锚固深度应≥50mm；单点锚固力不能满
足受力要求时，应设置直径≥8mm 对穿螺栓；
4 锚栓的最小允许边距为 100mm，最小允许间距为 100mm；
5 锚栓锚入墙体的构造措施必需牢固、安全可靠，应用过
程中应进行现场拉拔试验；
6 II 型适用高度超过 40m 时，锚固件的材料宜采用高耐候
结构钢，并应在其表面涂刷防腐涂料。
5.2.4 当采用单位面积质量＞30 kg/m2 的保温装饰板时，保温装
饰板除单位面积质量外的各项性能指标应符合本规程关于 II 型保
温装饰板的相关要求；系统的锚固件参照《金属与石材幕墙工程
技术规范》JGJ 133 的相关计算规定进行专项设计。
5.2.5 采用无机保温材料的保温装饰板可用于外墙外保温系统需
要设置防火隔离带的部位，防火隔离带的性能及设置要求应符合
《建筑设计防火规范》GB 50016、建筑外墙外保温防火隔离带技
术规程》JGJ 289 的规定。
5.2.6 当保温装饰板的保温层采用有机保温材料时，宜在外墙外
保温系统中设置透气构造，PVC 透气件每 30m2 以内墙面设置一
个。
5.2.7 保温装饰板外墙外保温系统墙体角部构造示意如图
5.2.7—1~2。
15
图 5.2.7—1 墙体阳角构造示意
图 5.2.7—2 墙体阴角构造示意
5.2.8 保温装饰板外墙外保温系统墙体勒角构造示意如图 5.2.8。
图 5.2.8 勒脚构造示意
5.2.9 保温装饰板外墙外保温系统墙体伸缩缝构造示意如图
5.2.9。
16
图 5.2.9 伸缩缝构造示意
5.2.10 保温装饰板外墙外保温系统墙体窗口构造示意如图
5.2.10。
图 5.2.10 窗口构造示意 图 5.2.11 穿墙套管构造示意
5.2.11 保温装饰板外墙外保温系统穿墙套管构造示意如图
5.2.11。
5.2.12 保温装饰板外墙外保温系统女儿墙构造示意如图 5.2.12。
17
图 5.2.12 女儿墙构造示意
5.2.13 保温装饰板外墙外保温系统透气孔构造示意如图 5.2.13。
图 5.2.13 透气孔构造示意
18
6 施 工
6.1 一般规定
6.1.1 保温装饰板外墙外保温系统工程应按照审查合格的设计文
件和经审查批准的施工方案施工，在施工过程中不得随意更改墙
体节能设计。
6.1.2 保温装饰板外墙外保温系统工程的施工应编制专项施工方
案，并组织施工人员进行培训和技术交底，施工队伍必须具有外
墙外保温工程施工资质。
6.1.3 应预先在现场采用与工程相同的材料和工艺做样板墙，经
建设、设计、施工、监理各方面确认后，方可进行大面积施工。
6.2 施工条件
6.2.1 保温装饰板外墙外保温系统工程的施工，应在基层墙体施
工质量验收合格后进行。
6.2.2 保温装饰板外墙外保温系统工程施工前，外门窗洞口应通
过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或
辅框应安装完毕。外墙面上的雨水管卡、预埋铁件、设备穿墙管
道等应提前安装完毕，且上述部位及窗口应预留出保温装饰板的
厚度。
6.2.3 保温装饰板外墙外保温系统工程施工现场应按有关规定，
采取可靠的防火安全措施，实现安全文明施工。
6.2.4 保温装饰板外墙外保温系统工程施工各道工序之间应进行
交接检验，上道工序合格后方可进行下道工序，并做隐蔽工程记
录，必要时应保留影像资料。
6.2.5 保温装饰板外墙外保温系统工程采用的材料在施工过程中
应采取防潮、防水、防火等保护措施。材料进入施工现场后，应
19
在监理工程师监督下进场验收，并按规定取样复验；各种材料应
分类贮存，贮存期及条件应符合产品使用说明书的规定，应防雨、
防暴晒、防火，且不宜露天存放，对在露天存放的材料，应采取
覆盖措施。
6.2.6 砂浆类材料应按照产品说明书的要求配制，计量准确，配
制好的材料应在规定时间内用完，严禁过期使用。
6.3 主要施工机具及施工工艺
6.3.1 各类作业机具、工具应齐备，并经检验合格，各种计量器
具应经过具有相应资质的单位的检定或校核，并在有效期内。
6.3.2 主要施工设备及施工工具：垂直运输机械、手推车、电动
吊篮或脚手架、手提式电动搅拌器、切割工具、角磨机、抹灰工
具、冲击钻、电锤、手锤、经纬仪及放线工具、自动安平水准仪、
胶带、螺丝刀、美工刀、拉线、弹线墨盒、2m 靠尺、塞尺、钢
尺等。
6.3.3 保温装饰板外墙外保温系统的施工顺序宜符合图 6.3.3 的
要求。
20
基层处理

测量放线
挂基准线

粘贴保温装饰板
安装锚固件
板缝处理
清理面层、成品保护
验收
图6.3.3 施工顺序示意图
6.4 施工要点
6.4.1 保温装饰板外墙外保温系统工程施工期间以及完工后 24h
内，基层及环境空气温度不应低于 5℃。夏季应避免阳光暴晒。
在 5 级以上大风天气和雨天不得施工。
