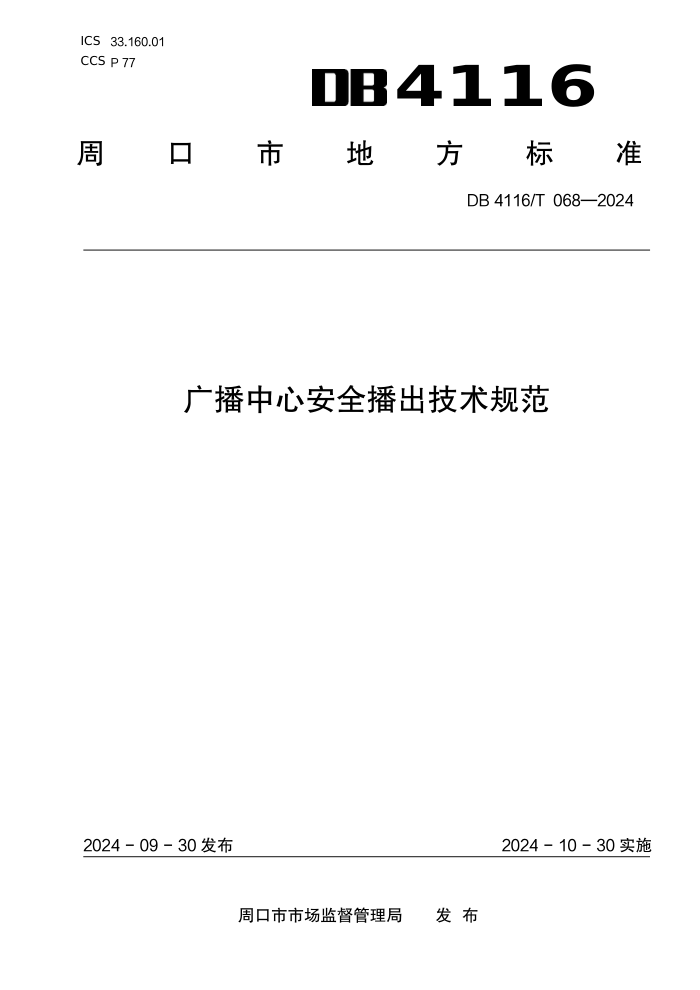

ICS 33.160.01 4116
CCS P 77
周
口 市 地 方 标 准
DB 4116/T 068—2024
广播中心安全播出技术规范
2024 - 09 - 30 发布
2024 - 10 - 30 实施
周口市市场监督管理局 发 布
DB 4116/T 068—2024
目
次
前言........................................................................................................................................................................II
1 范围...................................................................................................................................................................1
2 规范性引用文件.............................................................................................................................................. 1
3 术语和定义...................................................................................................................................................... 1
4 配置要求.......................................................................................................................................................... 2
5 运维与技术管理.............................................................................................................................................. 4
附录 A（资料性） 广播中心安全播出流程图................................................................................................ 6
附录 B（资料性） 广播中心安全播出应急处理流程图................................................................................ 7
附录 C（规范性） 广播电视安全播出事件/事故快速报告单....................................................................... 8
I
DB 4116/T 068—2024
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则
起草。
第 1 部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由周口市文化广电和旅游局提出并归口。
本文件起草单位：周口广播电视台、河南广播电视台、郑州大学、周口市文化市场综合执法支队、
太康县融媒体中心、郸城县融媒体中心、沈丘县融媒体中心、周口市淮阳区融媒体中心、周口国安广播
电视网络传输有限公司、周口职业技术学院。
本文件主要起草人：谢成营、杨劲峰、李晓磊、赵伍民、裴红星、张申喆、李鹏伟、杨卫东、韩冰、
张相品、邹利民、谢陈阳、赵宏杰、周天、邢露雯、甘春雨、朱传体、赵宇。
II
DB 4116/T 068—2024
广播中心安全播出技术规范
1
范围
本文件规定了广播中心系统配置要求、运维与技术管理。
本文件适用于广播电视台、融媒体中心的广播中心安全播出管理工作。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 16463
广播节目声音质量主观评价方法和技术指标要求
GB 50052
供配电系统设计规范
GB 50174
电子信息系统机房设计规范
GY 63
广播电视中心和台、站电气工作安全规程
GY 75
广播声频通路运行技术指标等级
GY/T 156
演播室数字音频参数
GY/T 158
演播室数字音频信号接口
GY/T 192
数字音频设备的满度电平
GY/T 275
电台节目制播质量监测技术规范
GY/T 291—2015
广播中心系统运行维护规程
GY/T 317—2018
电视台信息系统运行维护服务通用要求
GY/T 337—2020
广播电视网络安全等级保护定级指南
GY/T 5086
广播电视录(播)音室、演播室声学设计规范
3
术语和定义
GY/T 291—2015、GY/T 317—2018 和 GY/T 337—2020 界定的术语和定义适用于本文件。
3.1
广播中心系统
广播环节的重要组成部分，承担广播节目的采集、编辑、制作、存储、调度和播出等任务。
3.2
三级保障
地市、县级及其他非上星付费节目的广播中心系统应达到三级保障系统要求。
3.3
应急
在应用、系统、基础环境等出现严重故障或异态时，为了保障业务的连续性所采取的非常规操作方
法。
3.4
信息系统
1
DB 4116/T 068—2024
应用、服务、信息技术资产或其他信息处理组件。
3.5
现场直播系统
在现场（例如：剧场、会场、体育场馆或事件发生的现场等）拾取声音信号，进行加工处理后，通
过传输设备传回广播中心系统进行直接播出的系统。
3.6
音频工作站
能够对输入、输出和存储的音频信号或音频文件进行加工或处理的专用计算机设备。
4 配置要求
4.1 技术指标
4.1.1 技术指标应能满足以下要求：
a) 三级保障，停播率≤60 秒/百小时；
b) 广播中心播出系统相对应音频信号技术指标应符合 GY 75 、GY/T 156、GY/T 192、GB/T 16463
的相关要求。
4.1.2
供配电系统要求包含外部供电和 UPS 供电，且用电规范需符合 GB 50052、GY 63 的相关要求，
以此保证最基本的用电安全，保证节目不断播。
4.1.3
机房宜接入两路高压线路，且两路高压线路来自不同的变电所。
4.1.4
机房只有一路高压接入时，应配备发电机或发电车，且机房低压配电室机房必须配备不间断电
源（UPS）设备供电。
4.1.5
播出负荷供电应设两个以上独立低压回路。
4.1.6
主要播出负荷应采用不间断电源（UPS）供电，UPS 电池组后备时间应满足设计负荷工作 30min
以上。
4.1.7
主备播出设备、双电源播出设备应分别接入不同的供电回路。
4.2
制播系统
4.2.1
制播系统要求应包含音频工作站、数据存储设备、网络设备和核心服务器等设备，这些关键设
备组合在一起，保证了制播系统工作流程的稳定性和安全性。
4.2.2
音频工作站应采取主备热备份，可实现实时内容和信息的交换和同步运行。
4.2.3
数据存储设备应配置充裕的存储空间并采用合理的冗余机制，保证存储数据的安全。
4.2.4
核心网络设备宜配置双电源，制播网不应直接与外网互联。
4.2.5
核心服务器应按照在线热备份方式进行备份。
4.2.6
在线互联网音视频内容不应作为制播节目内容，通过互联网的音视频内容进行播前审核。
4.2.7
转播的节目信号源宜采用两种不同路由的转播信号，以保障直(转播)安全。
4.2.8
工作站采用的操作系统应进行安全策略管理，应具备防病毒措施。
4.2.9
USB 端口、串口、 并口等外部接口应封闭，软驱、光驱等外接设备应拆除，不应接入移动存
储介质（如 U 盘、移动硬盘等）。
4.3
机房
4.3.1
组成及环境要求
2
DB 4116/T 068—2024
4.3.1.1
县级融媒体中心的广播中心机房应至少包含一套直播室、导播室，市级广播电视台、融媒体
中心的广播中心机房应至少包含一套直播室、导播室，总控室。
4.3.1.2
直播室应包含播出调音台、麦克风、耳机、监听音箱、音频播放设备、录音设备、音频工作
站、延时器、热线电话、时钟等设备，用以完成主持人的音频现场制作和直播，确保直播节目的音频质
量，以及观众互动，完成节目的直播，直播室的声学环境应符合 GY/T 5086 的要求。
4.3.1.3
导播室应包含导播控制台、监听耳机、热线电话、对讲系统、录音设备、时间显示器、信号
源切换器等设备和系统，用以完成直播节目的调度与切换、实时监控与沟通、录制与备份、管理观众互
动、时间管理与信号源选择等任务，确保直播顺利播出。
4.3.1.4
总控室应包括音频服务器、音频处理器、自动化播放系统、信号切换设备、监控设备、同步
设备、应急播出设备、时钟系统、通讯设施、 播出监测系统、电力和环境监测系统以及相关的操作软
件和硬件，用以完成对整个广播播出流程的集中控制和管理，确保信号的高质量处理与分发，保障播出
的稳定性、安全性和可靠性。
4.3.1.5
机房环境及设施应满足以下要求：
a)
机房温度、湿度、防尘、静电防护、接地、布线及外部环境应、安全防范应符合 GB 50174 的
有关要求；
b)
机房单一节点设备应有备件，应配置维护检修、故障处理所必要的工具、材料、仪器仪表；
c)
机房应具有一定的防御自然灾害能力，应根据当地地质、气候特点采取相应的防护措施。
4.3.2
关键设备及要求
4.3.2.1
机房关键设备指的是直播室、导播室、总控室三个功能区的关键设备和系统，应包含播出调
音台、热线电话、延时装置、时钟、切换设备、音频矩阵、传输通路系统、专业音箱、播出监测系统、
电力监测系统、环境监测系统，这些关键设备和系统用以实现整个播出流程，保证播出的稳定性和安全
性。
4.3.2.2
播出调音台应配置双电源。
4.3.2.3
热线电话应至少配置 1 路热线电话接入直播室系统，应具有来电显示功能，直播室和导播室
均应配置热线电话的控制设备。
4.3.2.4
延时装置的延时时间应符合总局相关规定，最低延时时间为 6 秒，延时器应有状态显示，易
于操作，具备断电直通功能。
4.3.2.5
机房应配置标准时钟带有自动校准功能。
4.3.2.6
机房播出通路应配置应急垫乐源，节目播出时应能在正常信号源与应急垫乐源之间切换，应
配置专业级播出切换设备。
4.3.2.7
机房信号交换宜通过音频矩阵或跳线排进行音频信号的交换。
4.3.2.8
机房应配置两路传输通路，传输设备、编码复用设备在断电或者重启后，应保留原有配置信
息。
4.3.2.9
应配置专业级音箱，能够选择监听所有播出信号和开路接收信号。
4.3.2.10
播出监测系统应配置电平显示设备，监测播出通路输出信号电平。
4.3.2.11
电力监测系统应包含电流参数、电压参数、报警系统、历史数据记录、分析工具、控制器
等部分组成。
4.3.2.12
环境监测系统应包含温湿度传感器、监控系统、报警系统、环境控制设备、历史数据记录
等部分组成。
4.3.3
现场直播系统
3
DB 4116/T 068—2024
4.3.3.1
现场直播系统要求包含现场音频系统、传输链路、转播车等关键设备和系统组成，这些组成
共同构成了一个完整的现场直播解决方案，确保直播活动的顺利进行和高质量播出。
4.3.3.2
现场音频系统应满足：
a)
音频接口标准应符合 GY/T 158 的相关要求。
b)
调音台应有通路冗余，应配置在线热备调音台，且同步操作，两个调音台的输出应采用在线
互备方式接入转播车。
c)
现场直播节目应有有线话筒作为备份；
d)
现场直播录音时，主要录音设备宜配置备份；
e)
现场直播录音时，应有同步录音备份。
4.3.3.3
现场直播节目信号应至少有两条传输链路回传至总控或直播机房。
4.3.3.4
转播车应满足：
a)
在现场直播中，为确保信号传输的稳定性，转播车应配备有线和无线网络信号，并将它们设
置为相互备份；
b)
为确保转播车在直播过程中拥有稳定的电源，应将其连接至现场提供的电源，并与车载的不
间断电源（UPS）配合使用，以形成双电源保障系统。
5 运维与技术管理
5.1 播前管理
5.1.1 播前管理要求包含广播节目制作、广播节目单审定及确认、广播节目编排及交接、广播音频节
目垫播、延时器及热线电话的使用、播前音频测试及技术准备、应急预案制定、临时停播管理等关键步
骤，这些关键步骤构成了播前管理的完整流程（见附录 A），确保了节目内容的质量和安全性，提高了
播出的可靠性，应急预案确保了播出过程的顺利进行。
5.1.2
节目制作质量应符合 GB/T 16463 和 GY/T 275 的要求。
5.1.3
制作人员在发送录播节目的信息中应完整标注相关节目信息，录播节目标识应唯一，对于重要
节目，应制作符合审查规定的备播节目，并发至相应的直播机房，供应急播出时使用。
5.1.4
待播广播节目的审定、确认工作应由专人负责。
5.1.5
广播节目播出编排、广播节目交接等环节应当执行复核复审、重播重审制度，播出节目变更信
息和编排信息等应及时发至相应部门，每一个环节均应有责任人检查、复核并签字。
5.1.6
广播节目部门应提供符合本部门节目特点的垫播节目，经审查后发至相应的广播直播机房和播
出工作站，广播节目部门有专门人员负责直播现场的协调和节目切换衔接工作。
5.1.7
应严格按照相关制度和流程规范使用延时器和热线电话来电显示设备。
5.1.8
直播前的技术准备工作应满足：
a)
直播人员提前 30min 到达现场，并完成音频信号测试并保持畅通；
b)
提前收集和整理直播所需的所有资料、稿件、音乐、声音效果等；
c)
提前测试所有技术设备（如麦克风、耳机、调音台、电脑（计算机）等）正常工作。
5.1.9
应针对技术系统的特点和自台实际情况，制订突发故障应急预案和突发事件应急预案，包括：
供配电故障应急预案、播出重要环节故障应急预案以及非法破坏事件应急预案、自然灾害应急预案、其
它突发事件应急预案等，并应指定现场负责人员。
5.1.10
临时停播应说明申请原因、起止日期和时间、涉及的节目、影响范围、操作方案、应急措施
等。
5.1.11
提前 5 个以上工作日逐级报至广电总局批准。
4
DB 4116/T 068—2024
5.1.12
临时停播批准后，申请单位应在操作前通知相关播出单位，相关广电影视行政部门应通知监
测、指挥调度机构。
5.2
播出管理
5.2.1
播出管理工作要求包含音频工作站设置、编辑工作站设置、节目监听及应急预案处理，播出管
理工作是整个播出工作的核心环节，不仅保障了播出过程的流畅性，还为应对各种突发事件提供了预案
管理，确保了播出的安全性和稳定性。广播中心安全播出流程见附录 A。
5.2.2
音频播控工作站通过自动或手动调出播出节目单，获取播出前准备好的播控单，按照当天播控
单进行节目播出。
5.2.3
插播或修改节目需经各级责任人检查、复核并签字后通过节目编辑工作站修改播出节目单，然
后发送到音频播控软件工作站系统进行节目播出。
5.2.4
现场直播中播音员主持人，遇有突发情况应立即配合播控人员启动应急预案。应急预案处理流
程见附录 B。
5.3
播后管理
5.3.1
播后管理包含播后数据保存、播后情况汇总、播后检修维护、播后事故调查、事故汇总上报等
关键内容，这些关键工作确保了播出流程的完整性，并通过对播出情况的分析和事故原因的调查，为今
后播出质量的提升提供了宝贵的数据支持，从而不断优化播出流程，提高播出的可靠性和稳定性。
5.3.2
广播播出完成后对播出结束的数据进行存储，生成播后单并保存，由播控工作站向播出信息系
统发布当天的播后单。
5.3.3
播后需详细记录节目播出情况以及系统和设备的运行情况。
5.3.4
播后检修维护及档案管理应能满足：
a)
播后检修制度应包括维护检修的项目和周期、检修规范、责任分工、重要数据存储与备份规
范、维护记录规范等；
b)
技术档案管理制度应包括技术档案的范围、整理要求、分类明细、出入库管理、销存时限规
定等。
5.3.5
事故处理应能满足：
a)
对故相关数据资料进行收集和保存；
b)
对于重大事故应成立分析检查组，对事故原因、处置过程进行调查，对处置方式、方法进行
分析，形成分析报告；
c)
根据事故的分析调查，编写事故案例，并及时组织召开案例分析会，通报情况，总结经验教
训；
d)
应按照有关要求对事故责任人予以处理，对排查发现的播出事故隐患应及时进行整改。
5.3.6
按照广电影视行政部门的要求，汇总分析事件／事故等情况和数据，按时填写上报数据，上报
数据应准确真实，并由专人进行审核。广播电视安全播出事件/事故快速报告单模板见表 C.1。
5
DB 4116/T 068—2024
附 录 A
（资料性）
广播中心安全播出流程图
广播中心安全播出流程见图A.1。
图 A.1 广播中心安全播出流程图
6
DB 4116/T 068—2024
附 录 B
（资料性）
广播中心安全播出应急处理流程图
广播中心安全播出应急处理流程见图B.1。
图 B.1 广播中心安全播出应急处理流程图
7
DB 4116/T 068—2024
附 录 C
（规范性）
广播电视安全播出事件/事故快速报告单
广播电视安全播出事件/事故快速报告单模板见表C.1。
表 C.1 广播电视安全播出事件/事故快速报告单
发生部门 (地点) 影响节目
类别 □广播中心 □电视中心 □集成平台/节传中心 □卫星传输 □光缆 □微波 □无线发射 □有线 □其他
发生时间 ___年___月___日 ___时___分___秒 结束时间 ___年__月___日 ___时___分___秒
事件/事故描述
影响范围
措施
故障设备 （含软件、网管) 名称 型号 厂家
报告单位 报告人 指定 联系人 联系 电话
