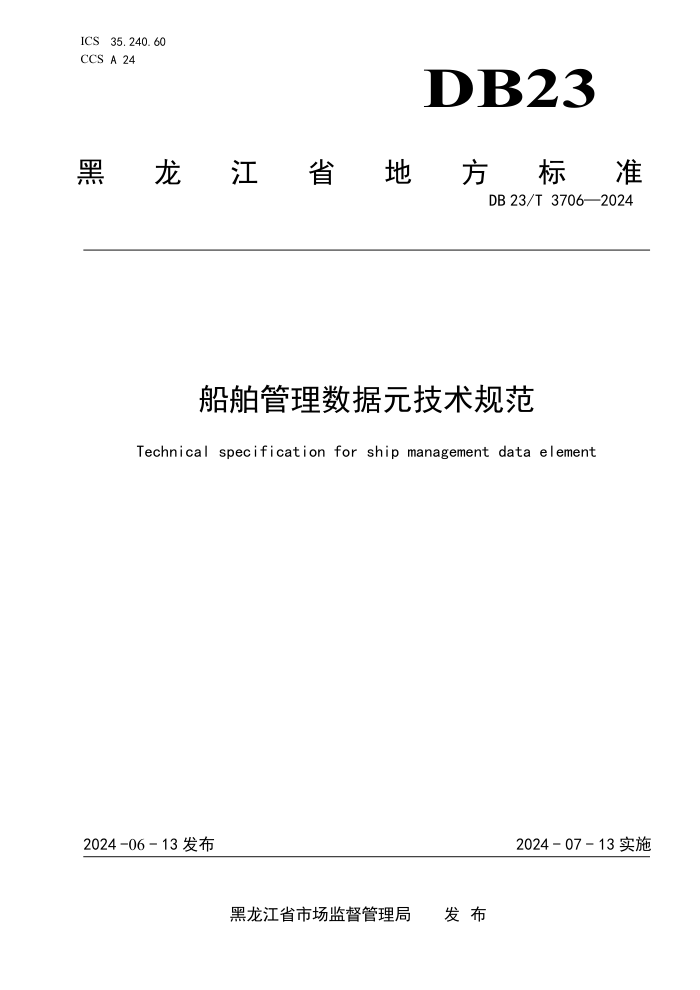

ICS 35.240.60 DB23
CCS A 24
黑
龙 江 省 地 方 标 准
DB 23/T 3706—2024
船舶管理数据元技术规范
Technical specification for ship management data element
2024 -06 - 13 发布
2024 - 07 - 13 实施
黑龙江省市场监督管理局 发 布
DB 23/T 3706—2024
目
次
前言.......................................................................................................................................................................II
1
范围...................................................................................................................................................................1
2
规范性引用文件...............................................................................................................................................1
3
术语和定义.......................................................................................................................................................1
4
分类和编号结构...............................................................................................................................................1
4.1
分类...........................................................................................................................................................1
4.2
数据元编号结构.......................................................................................................................................2
5
数据元编制规则...............................................................................................................................................3
5.1
数据元属性...............................................................................................................................................3
5.2
数据元数据类型.......................................................................................................................................3
5.3
数据格式...................................................................................................................................................3
6
数据元...............................................................................................................................................................4
6.1
基础信息（HC01）...................................................................................................................................4
6.2
运行信息（HC02）...................................................................................................................................7
6.3
养护卧泊信息（HC03）.........................................................................................................................31
6.4
船员信息（HC04）.................................................................................................................................34
7
数据元值域代码集.........................................................................................................................................34
7.1
所属类别.................................................................................................................................................34
7.2
船员职务.................................................................................................................................................35
7.3
养护类别.................................................................................................................................................35
参考文献...............................................................................................................................................................37
I
DB 23/T 3706—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由黑龙江省交通运输厅提出并归口。
本文件起草单位：黑龙江省航道事务中心、交通运输部水运科学研究所、黑龙江省松花江航运枢纽
建设运行中心、黑龙江黑航航务勘察设计院有限公司。
本文件主要起草人：王军、张宿峰、张伟、张凤丽、鞠文昌、王家伟、张钊、曹丽红、张传凯、帅
秀莲、赵艳娟、仇大龙、黎广宇、顾群、朱玮玮。
II
DB 23/T 3706—2024
船舶管理数据元技术规范
1
范围
本文件规定了船舶管理数据元的分类和编号结构、数据元编制规则、数据元及数据元值域代码集。
本文件适用于各通航水域船舶管理数据库主要技术规格要求。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 JT/T 697.1—2013 交通信息基础数据元 第1部分：总则
JT/T 697.5 交通信息基础数据元 第5部分：船舶信息基础数据元
JT/T 697.6 交通信息基础数据元 第6部分：船员基础数据元
JT/T 697.11 交通信息基础数据元 第11部分：船检基础数据元
术语和定义
下列术语和定义适用于本文件。
3.1
数据元
通过定义、标志、表示以及允许值等一系列属性描述的数据单元。在特定的语意环境中被认定为是
不可再分的最小的数据单元。
[来源：JT/T 697.1—2013,3.1]
3.2
值域
值域为该数据元内容的代码取值,根据数据元的类型、数据格式而决定的数据元的允许值的集合。
4 分类和编号结构
4.1 分类
4.1.1 根据 JT/T 697.1 扩展规定的编码规则，黑龙江省船舶的业务领域代码为 HC。
4.1.2 根据黑龙江省船舶管理对象和管理业务信息的基本内容和属性，船舶管理数据元划分为四大类：
基础信息、运行信息、养护卧泊信息、船员信息。数据元的分类及数据元编号符合表 1 的规定。
1
DB 23/T 3706—2024
表 1
船舶管理数据元分类
数据元编号 名 称 章条 数据元编号 名称 章条
HC01 基础信息 6.1 HC020402 定位桩台车 6.2.4.2
HC0101 船舶基础信息 6.1.1 HC020403 耙臂 6.2.4.3
HC0102 船舶基本参数信息 6.1.2 HC020404 吸盘 6.2.4.4
HC02 运行信息 6.2 HC020405 抓斗 6.2.4.5
HC0201 通导及测深设备 6.2.1 HC020406 链斗 6.2.4.6
HC020101 卫星定位 6.2.1.1 HC020407 起重机 6.2.4.7
HC020102 测深仪 6.2.1.2 HC020408 绞车 6.2.4.8
HC0202 姿态监测设备 6.2.2 HC020409 泥泵 6.2.4.9
HC0203 机电设备 6.2.3 HC020410 压载水系统 6.2.4.10
HC020301 主机 6.2.3.1 HC020411 封水系统 6.2.4.11
HC020302 发电机组 6.2.3.2 HC020412 闸阀系统 6.2.4.12
HC020303 舵机 6.2.3.3 HC020413 高压冲水系统 6.2.4.13
HC020304 配电板 6.2.3.4 HC020414 液压系统 6.2.4.14
HC020305 推进齿轮箱 6.2.3.5 HC03 养护卧泊信息 6.3
HC020306 油舱（箱） 6.2.3.6 HC0301 养护信息 6.3.1
HC020307 水舱（箱） 6.2.3.7 HC0302 卧泊信息 6.3.2
HC020308 火灾报警系统 6.2.3.8 HC04 船员信息 6.4
HC0204 工程船舶设备 6.2.4 HC0401 船员基本信息 6.4.1
HC020401 铰刀 6.2.4.1 HC0402 船员证书信息 6.4.2
4.2
数据元编号结构
数据元编号为数据元的唯一标识，它反映该数据元在数据元集中的排列层级位置，长度为11位。编
号结构如图1所示。具体规定为：
a)
数据元编号左起前两位表示所属业务领域（类别）。本技术规范所定义的数据元的该部分编
号为 HC；
b)
数据元编号左起第三、四位为数据元一级分类顺序号，从 01 开始，最大编号为 99；
c)
数据元编号左起第五、六位为数据元二级分类顺序号，从 01 开始，最大编号为 99；若无该级
分类时，则该级编号为 00；
d)
数据元编号左起第七、八位为数据元三级分类顺序号，从 01 开始，最大编号为 99；若无该级
分类时，则该级编号为 00；
e)
数据元编号的右边三位为数据元分类号，代表某一级分类下的数据元的序号，从 001 开始顺
序编码。
2
DB 23/T 3706—2024
图 1
数据元编号结构
5 数据元编制规则
5.1 数据元属性
5.1.1 数据元属性包括数据元编号、数据元名称、英文名称、中文全拼、定义、数据元类型、数据格
式、值域、计量单位、备注等内容，应符合 JT/T 697.1 的规定。
5.1.2
每个数据元的属性内容只列出不为空的属性项。数据元属性约束条件应符合JT/T 697.1的规定，
详见表 2。
表 2
数据元属性约束条件
数据元属性 约束 出现次数 数据元属性 约束 出现次数
数据元编号 M 1：1 数据元类型 M 1：1
数据元名称 M 1：1 数据格式 O 0：1
英文名称 M 1：1 值域 M 1：1
中文全拼 M 1：1 计量单位 O 0：1
定义 M 1：1 备注 O 0：1
注1：M——必备；O——可选。 注2：“0：1”——不出现或出现一次；“1：1”——出现且仅出现一次；“0：n”——不出现或出现n次。
5.2
数据元数据类型
数据元数据类型为该数据元的数据类型，分为字符型、数字型、日期型、时间型、日期时间型、布
尔型等，应符合JT/T 697.1的规定。
5.3
数据格式
数据格式为该数据元从业务的角度规定的数据元的格式需求，包括所允许的最大和/或最小字符长
度，数据元内容的表示格式等（一个汉字占两个字符）。数据格式中使用的字符含义应符合JT/T 697.1
的规定。
3
DB 23/T 3706—2024
6 数据元
6.1 基础信息（HC01）
6.1.1 船舶基础信息
6.1.1.1 船舶基本信息数据元
船舶基本信息数据元的船舶登记号、中文船名、英文船名、船舶呼号、航区代码、船籍港名称、船
舶种类代码、船体材料代码、船舶价值、造船厂名称、客位、船舶识别号、MMSI编号应符合JT/T 697.5
的规定，船检登记号应符合JT/T 697.11的规定。
6.1.1.2
所属类别
数据元编号：HC010100001
数据元名称：所属类别
英文名称：CategoryOfShipOwner
中文全拼：suo-shu-lei-bie
定义：船舶所属的单位的类别。
数据元类型：字符型
数据格式：an..10
值域：符合7.1的规定
6.1.1.3
传输编号
数据元编号：HC010100002
数据元名称：传输编号
英文名称：TransmissionNumber
中文全拼：chuan-shu-bian-hao
定义：数据传输的唯一标识，用以识别船舶的数据传输任务。
数据元类型：数字型
数据格式：n..10
6.1.2
船舶基本参数信息
6.1.2.1
船舶基本参数信息数据元
船舶参数信息数据元的船舶总长（标准）、船舶型宽（标准）、最大船宽、船舶型深、总吨、净吨、
主机种类代码、主机数量、主机功率、主机型号、交船日期、航速应符合JT/T 697.5的规定。
6.1.2.2
水线长
数据元编号：HC010200001
数据元名称：水线长
英文名称：WaterlineLength
中文全拼：shui-xian-chang
定义：船舶在设计水线船首到船尾的距离。
数据元类型：数字型
数据格式：n..6,2
4
DB 23/T 3706—2024
计量单位：米(m)
6.1.2.3
最高建筑距基线高
数据元编号：HC010200002
数据元名称：最高建筑距基线高
英文名称：HighestConstructionAboveBaseline
中文全拼：zui-gao-jian-zhu-ju-ji-xian-gao
定义：船舶最高建筑物顶部距离基线的高度。
数据元类型：数字型
数据格式：n..6,2
计量单位：米(m)
6.1.2.4
辅机种类代码
数据元编号：HC010200003
数据元名称：辅机种类代码
英文名称：AuxiliaryEngineTypeCode
中文全拼：fu-ji-zhong-lei-dai-ma
定义：船舶辅助发动机型号的代码。
数据元类型：字符型
数据格式：an..4
6.1.2.5
辅机数量
数据元编号：HC010200004
数据元名称：辅机数量
英文名称：NumberOfAuxiliaryEngines
中文全拼：fu-ji-shu-liang
定义：船舶配备的辅助发动机的数量。
数据元类型：数字型
数据格式：n..2
计量单位：台
6.1.2.6
辅机功率
数据元编号：HC010200005
数据元名称：辅机功率
英文名称：AuxiliaryEnginePower
中文全拼：fu-ji-gong-lv
定义：船舶辅助发动机的输出有功功率。
数据元类型：数字型
数据格式：n..6,1
计量单位：千瓦(kW)
6.1.2.7
定员
数据元编号：HC010200006
5
DB 23/T 3706—2024
数据元名称：定员
英文名称：Crew
中文全拼：ding-yuan
定义：船舶正常航行所需的最少船员人数。
数据元类型：数字型
数据格式：n..2
6.1.2.8
满载排水量
数据元编号：HC010200007
数据元名称：满载排水量
英文名称：FullDisplacement
中文全拼：man-zai-pai-shui-liang
定义：船舶在满载状态下的排水量。
数据元类型：数字型
数据格式：n..6,2
计量单位：吨(t)
6.1.2.9
满载吃水
数据元编号：HC010200008
数据元名称：满载吃水
英文名称：FullDraft
中文全拼：man-zai-chi-shui
定义：船舶处于满载排水量状态时底部至船体与水面相连处的垂直距离。
数据元类型：数字型
数据格式：n..4,2
计量单位：米(m)
6.1.2.10
空载排水量
数据元编号：HC010200009
数据元名称：空载排水量
英文名称：LightDisplacement
中文全拼：kong-zai-pai-shui-liang
定义：船舶在空载状态下的排水量。
数据元类型：数字型
数据格式：n..6,2
计量单位：吨(t)
6.1.2.11
空载吃水
数据元编号：HC010200010
数据元名称：空载吃水
英文名称：LightDraft
中文全拼：kong-zai-chi-shui
定义： 船舶处于空载排水量状态时底部至船体与水面相连处的垂直距离。
6
DB 23/T 3706—2024
数据元类型：数字型
数据格式：n..4,2
计量单位：米(m)
6.1.2.12
续航力
数据元编号：HC010200011
数据元名称：续航力
英文名称：Endurance
中文全拼：xu-hang-li
定义：在正常航速下,船舶可持续航行的时间长度。
数据元类型：数字型
数据格式：n..4
计量单位：小时(h)
6.2 运行信息（HC02）
6.2.1 通导及测深设备
6.2.1.1 卫星定位
6.2.1.1.1 对地航速
数据元编号：HC020101001
数据元名称：对地航速
英文名称：GroundSpeed
中文全拼：dui-di-hang-su
定义：船舶受风流共同影响后对陆地的航行速度。
数据元类型：数字型
数据格式：n..3,1
计量单位：千米/小时(km/h)
6.2.1.1.2
航向
数据元编号：HC020101002
数据元名称：航向
英文名称：Heading
中文全拼：hang-xiang
定义：船舶航行时，真北线与船首线之间的夹角。航向以真北线为基准，顺时针量至船首线。
数据元类型：数字型
数据格式：n..4,1
计量单位：度(°)
6.2.1.1.3
经度坐标
数据元编号：HC020101003
数据元名称：经度坐标
英文名称：Longitude
7
DB 23/T 3706—2024
中文全拼：jing-du-zuo-biao
定义：在2000国家大地坐标系中船舶的经度坐标。
数据元类型：字符型
数据格式：an..14
计量单位：度(°)
6.2.1.1.4
纬度坐标
数据元编号：HC020101004
数据元名称：纬度坐标
英文名称：Latitude
中文全拼：wei-du-zuo-biao
定义：在2000国家大地坐标系中船舶的纬度坐标。
数据元类型：字符型
数据格式：an..14
计量单位：度(°)
6.2.1.2 测深仪
6.2.1.2.1 水深
数据元编号：HC020102001
数据元名称：水深
英文名称：WaterDepth
中文全拼：shui-shen
定义：水体的自由断面到其河床面的垂直距离。
数据元类型：数字型
数据格式：n..4,2
计量单位：米(m)
6.2.2
姿态监测设备
6.2.2.1
纵倾角度
数据元编号：HC020200001
数据元名称：纵倾角度
英文名称：TrimAngle
中文全拼：zong-qing-jiao-du
定义：船舶在正浮时的水线面与纵倾后的水线面相交的角度。
数据元类型：数字型
数据格式：n..4,2
计量单位：度(°)
6.2.2.2
横倾角度
数据元编号：HC020200002
数据元名称：横倾角度
英文名称：HeelingAngle
8
DB 23/T 3706—2024
中文全拼：heng-qing-jiao-du
定义：船横倾后水线面与正浮水线面交角。
数据元类型：数字型
数据格式：n..4,2
计量单位：度(°)
6.2.2.3
吃水深度
数据元编号：HC020200003
数据元名称：吃水深度
英文名称：Draught
中文全拼：chi-shui-shen-du
定义：船舶底部至船体与水面相连处的垂直距离。
数据元类型：数字型
数据格式：n..4,2
计量单位：米(m)
6.2.3 机电设备
6.2.3.1 主机
6.2.3.1.1 转速
数据元编号：HC020301001
数据元名称：转速
英文名称：Speed
中文全拼：zhuan-su
定义：主轴单位时间内沿圆周绕圆心转过的圈数。
数据元类型：数字型
数据格式：n..5,1
计量单位：转/分钟(rpm)
6.2.3.1.2
运行时间
数据元编号：HC020301002
数据元名称：运行时间
英文名称：RunningTime
中文全拼：yun-xing-shi-jian
定义：累计运行时间。
数据元类型：数字型
数据格式：n..6
计量单位：小时(h)
6.2.3.1.3
燃油压力
数据元编号：HC020301003
数据元名称：燃油压力
英文名称：FuelPressure
9
DB 23/T 3706—2024
中文全拼：ran-you-ya-li
定义：燃油供给系统的供油压力。
数据元类型：数字型
数据格式：n..4,2
计量单位：巴(bar)
6.2.3.1.4
滑油压力
数据元编号：HC020301004
数据元名称：滑油压力
英文名称：LubricatingOilPressure
中文全拼：hua-you-ya-li
定义：运转时润滑系统的润滑油压力。
数据元类型：数字型
数据格式：n..4,2
计量单位：巴(bar)
6.2.3.1.5
滑油温度
数据元编号：HC020301005
数据元名称：滑油温度
英文名称：LubricatingOilTemperature
中文全拼：hua-you-wen-du
定义：运转时润滑系统的润滑油温度。
数据元类型：数字型
数据格式：n..5,2
计量单位：摄氏度(℃)
6.2.3.1.6
冷却液温度
数据元编号：HC020301006
数据元名称：冷却液温度
英文名称：CoolingWaterTemperature
中文全拼：leng-que-ye-wen-du
定义：冷却系统的冷却液温度。
数据元类型：数字型
数据格式：n..5,2
计量单位：摄氏度(℃)
6.2.3.1.7
蓄电池电压
数据元编号：HC020301007
数据元名称：蓄电池电压
英文名称：AccumulatorVoltage
中文全拼：xu-dian-chi-dian-ya
定义：蓄电池的工作电压。
数据元类型：数字型
10
DB 23/T 3706—2024
数据格式：n..3,1
计量单位：伏特(V)
6.2.3.1.8
排气温度
数据元编号：HC020301008
数据元名称：排气温度
英文名称：ExhaustTemperature
中文全拼：pai-qi-wen-du
定义：主机燃烧室排出燃气的温度。
数据元类型：数字型
数据格式：n..4,1
计量单位：摄氏度(℃)
6.2.3.1.9
燃油消耗率
数据元编号：HC020301009
数据元名称：燃油消耗率
英文名称：FuelConsumption
中文全拼：ran-you-xiao-hao-lv
定义：以一千瓦的功率工作一小时的燃油消耗量。
数据元类型：数字型
数据格式：n..5,2
计量单位：克/千瓦小时(g/kW·h)
6.2.3.1.10
