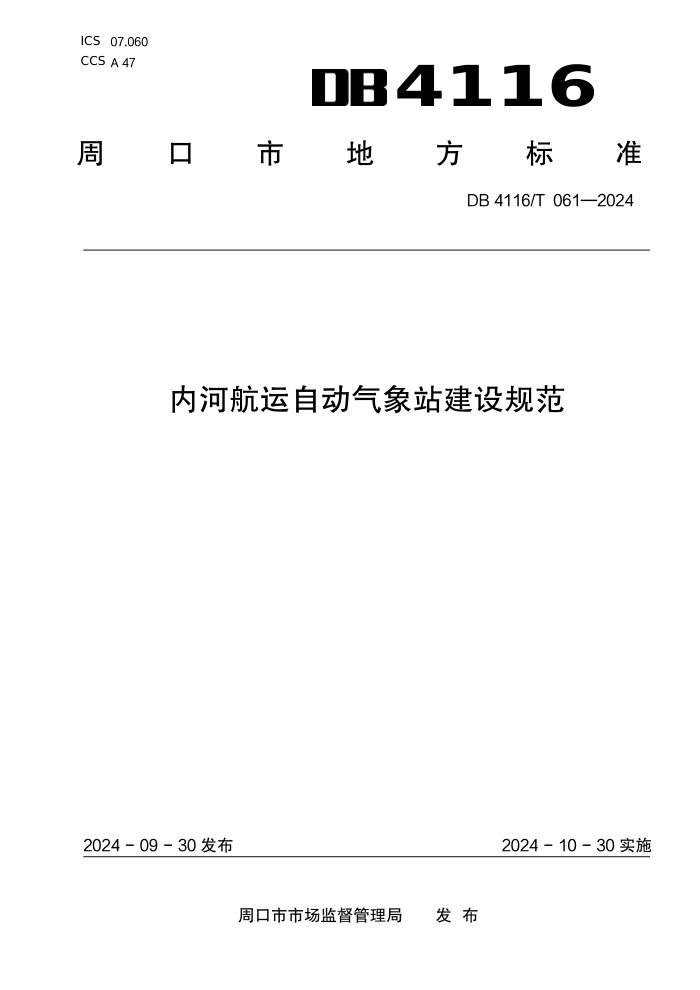

ICS 07.060 4116
CCS A 47
周
口 市 地 方 标 准
DB 4116/T 061—2024
内河航运自动气象站建设规范
2024 - 09 - 30 发布
2024 - 10 - 30 实施
周口市市场监督管理局 发 布
DB 4116/T 061—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由周口市气象标准化技术委员会提出并归口。
本文件起草单位：周口市气象局。
本文件主要起草人：王磊、刘晴丽、虎莹、檀艳静、凌予杰、凌云。
I
DB 4116/T 061—2024
内河航运自动气象站建设规范
1
范围
本文件规定了内河航运自动气象站观测内容、选址要求、建设要求、数据处理和管理要求。
本文件适用于内河航运气象服务。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 337037 自动气象站观测规范
GB/T 35221 地面气象观测规范 总则
GB/T 35237 地面气象观测规范 自动观测
QX/T 30 自动气象站场室防雷技术规范
3
术语和定义
下列术语和定义适用于本文件。
3.1
内河航运
以船舶作为运载工具，航行于江、河、湖泊、水库、人工运河及其他内河航道水域运输旅客或货物
的运输方式。
3.2
气象要素
表征大气状态的基本物理量和基本天气现象。
[来源：GB/T 35221, 定义3.1]
3.3
自动气象站
能自动进行地面气象要素观测、处理、存储和传输的仪器。
[来源：GB/T 33703, 定义3.2]
4
气象观测内容
4.1
观测内容
1
DB 4116/T 061—2024
内河航运气象观测内容包括：气压、气温、相对湿度、风向、风速、降水量、能见度等气象要素。
4.2
技术要求
将观测到的气压、气温、相对湿度、风向、风速、降水量、能见度等气象要素进行收集、存储、处
理和数据上传。内河航运气象观测内容的主要测量性能指标见表1。
表1 内河航运自动气象站测量性能要求
气象要素 测量范围 分辨力 最大允许误差
气压 900 hPa～1 100 hPa 0.1 hPa ±0.3 hPa
气温 -30 ℃～+50 ℃ 0.1 ℃ ±0.2 ℃
相对湿度 5%～100% 1% ±3%(≤80%) ±5%(>80%)
风向 0 °～360 ° 3 ° ±5 °
风速 0 m/s～50 m/s 0.1 m/s ±(0.5 +0.03 V)m/s (V 为实际风速）
降水量 (0～4 ) mm/min 0.1 mm ±0.4 mm(≤10 mm) ±4%(>10 mm)
能见度 10 m～30 000 m 1 m ±10%(≤1 500 m) ±20%(>1 500 m)
5 自动气象站选址要求
5.1 站点选址
5.1.1 根据观测项目选择场地大小。
5.1.2 重要气象观测点应首选周口内河航运各港口、码头和渡口等地址。
5.1.3 距离内河航道直线距离不超过 100 m。
5.2 探测环境
5.2.1 站点布设位置应减小非气象因素的影响，如避开高大树木、高大建筑、大型广告牌等。
5.2.2 站点布设应防止外界因素对其本身造成的损坏，避开地势低洼河段。
5.2.3 站点布设位置应与周边电磁干扰保持安全距离，保障通信信号稳定。
6 自动气象站建设要求
6.1 仪器选择
气象仪器与设备须拥有中国气象局颁发的《气象专用技术装备使用许可证》。
6.2
设备安装
6.2.1
传感器
自动气象站传感器的布设高度应高于河道洪峰平均值水平位置1.5 m。
2
DB 4116/T 061—2024
a)
温湿度传感器安装在百叶箱中，传感器距离地面不小于1.5 m。
b)
风传感器应安装于风杆顶端，指北方向与实际方向一致。
c)
能见度传感器采样区中心点距水面的中心点高度为3 m。
d)
雨量传感器与风杆相距不小于1.5 m，雨量传感器承水口呈水平状态，承水口距地面高度不低
于1.5 m。
e)
气压传感器安装于主采集箱内，传感器距离地面不小于1.5 m。
6.2.2
采集器
采集器安装于主控机箱内，完成对各种传感器数据信号的采集、处理、存储，以及通讯、时钟同步
和其他协调工作。
6.2.3
供电系统
a)应采用蓄电池供电，安装太阳能板为蓄电池充电。
b)蓄电池独立供电时宜保证气象观测设备连续运行时间不低于10天。
c)蓄电池充电设备应具有防雷和充电保护等功能。
d)太阳能板安装水平倾斜仰角宜为33度，方向角宜为南偏西15度方向。
6.2.4
防雷系统
气象监测站应有配套的雷电防护设施，应符合QX/T 30自动气象站场室防雷技术规范的要求。
7
自动气象站数据处理
7.1
采样
自动气象站各气象要素观测频率应符合表2要求。
表2 气象站采样频率
气象要素 采样频率 次/min
气压 6
气温 6
相对湿度 6
风向 60
风速 60
降水量 1
能见度 4
7.2
算法与数据质量控制
气象要素的算法和数据质量控制应符合GB/T 33703的5.4.2和5.4.3的要求。
7.3
数据存储
数据存储功能应符合GB/T 35237的4.4的要求。
7.4
数据传输
应具备数据传输功能，具有RS-485和RS-232通信接口，支持有线和无线数据传输功能。
3
DB 4116/T 061—2024
8 自动气象站管理要求
8.1 维护
8.1.1 自动气象站每月维护一次，同时做好内河航运自动气象站月维护记录表（见附录 A）登记。
8.1.2 百叶箱箱内须干净、通风。
8.1.3 能见度镜头应保证无污渍、蛛网等。
8.1.4 雨量筒内无泥土、树枝、虫尸等。
8.1.5 蓄电池电压低于 11 V 或者使用年限超过 2 年的应更换电池。
8.1.6 太阳能板表面应无污渍或鸟屎等异物，输出电压不正常时及时更换。
8.2 维修
在气象观测设备运行过程中，发现设备运行故障，应迅速进行故障维修处理，并做好内河航运自动
气象站故障维修记录表（见附录B）的维修登记，设备运行故障时长不宜超过24小时。
8.3
计量检定
设备仪器按相关规定进行检定或校准。
4
DB 4116/T 061—2024
附 A A A
录
（规范性）
内河航运自动气象站维护记录表
内河航运自动气象站月维护记录表见表A.1。
表A.1 内河航运自动气象站维护记录表
编号：
气象站站名 台站号
年 月 日
序号 检查维护内容 检查维护结果(或数据)（完成√ 未完成×） 备注
1 设备运行是否正常
2 采集箱维护
3 蓄电池电压（单位 V）
4 太阳能板维护
5 百叶箱维护
6 雨量筒维护
7 能见度仪维护
8 风传感器维护
9 探测环境检查
问题处理情况： 维护人员签名：
5
DB 4116/T 061—2024
附 B B B
录
（规范性）
内河航运自动气象站故障维修记录表
内河航运自动气象站故障维修记录表见表B.1
编号：
站名 站号
故障开始时间 故障结束时间
维修开始时间 设备型号
故障部位
故障现象
故障原因
处理方法
备件更换明细
备注
维修人员 联系电话
6
DB 4116/T 061—2024
参
考
文
献
[1]
GB 31221-2014 气象探测环境保护规范 地面气象观测站
[2]
GB/T 35223-2017 地面气象观测规范 气象能见度
[3]
GB/T 35225-2017 地面气象观测规范 气压
[4]
GB/T 35226-2017 地面气象观测规范 空气湿度和湿度
[5]
GB/T 35227-2017 地面气象观测规范 风向和风速
[6]
GB/T 35228-2017 地面气象观测规范 降水量
7
