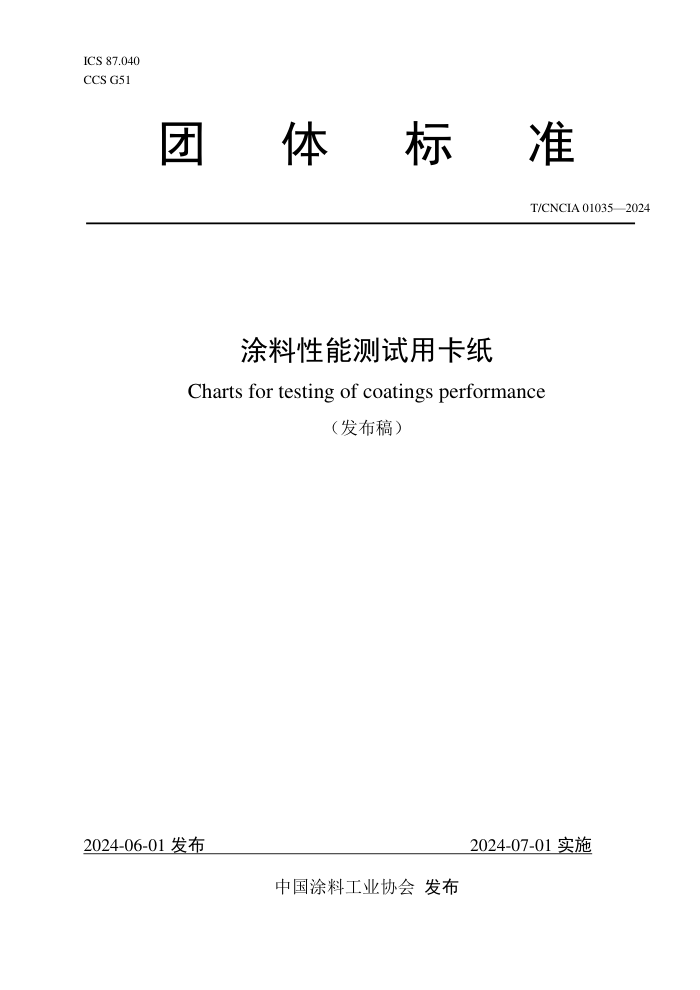

ICS 87.040
CCS G51
团 体 标 准
T/CNCIA 01035—2024
涂料性能测试用卡纸
Charts for testing of coatings performance
（发布稿）
2024-06-01 发布 2024-07-01 实施
中国涂料工业协会 发布
T/CNCIA 01035—2024
前 言
本文件依据GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》给出的规
则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国涂料工业协会提出并归口。
本文件起草单位：标格达精密仪器（广州）有限公司、嘉宝莉化工集团股份有限公司、广州立邦涂
料有限公司、广东巴德富新材料有限公司、三峡新能源海上风电运维江苏有限公司。
本文件主要起草人：苏纳、许建明、陈海燕、李淑燕、金少强。
I
T/CNCIA 0103—2024
涂料性能测试用卡纸
1 范围
本文件规定了涂料性能测试用卡纸的分类、技术要求、试验方法、检验规则以及标识、包装、贮存
和运输。
本文件适用于检测涂料遮盖力、流平性、流挂性、展色性等性能时采用的卡纸，该产品通常由特殊
的铜版纸或在其单面/双面进行覆膜或覆油处理制成。检测涂料其它性能或其它用途的卡纸也可参考本
文件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 450 纸和纸板 试样的采取及试样纵横向、正反面的测定
GB/T 451.3 纸和纸板厚度的测定
GB/T 1540 纸和纸板吸水性的测定 可勃法
GB/T 6682—2008 分析实验室用水规格和试验方法
GB/T 8170—2008 数值修约规则与极限数值的表示和判定
GB/T 8941 纸和纸板镜面光泽度的测定
GB/T 10739 纸浆、纸和纸板试样处理和试验的标准大气
GB/T 30693 塑料薄膜与水接触角的测量
3 术语和定义
下列术语适用于本文件。
3.1
涂料性能测试用卡纸 charts for testing of coatings performance
在表面平整的特殊纸张上印刷（或不印刷）不同形状的相邻黑白图案所制成的用于检测涂料遮盖力、
流平性、流挂性、展色性等性能时采用的卡纸。
注：该产品通常由特殊的铜版纸制成，可在其单面或双面进行覆膜或覆油处理。
3.1.1
无处理卡纸 charts without special surface treatment
表面未经覆膜或覆油等处理的涂料性能测试用卡纸。
注：主要用于检测溶剂含量低、不易渗透的涂料产品性能。
3.1.2
1
T/CNCIA 0103—2024
覆膜卡纸 plastic sheeting charts
表面覆盖一层透明塑料薄膜的涂料性能测试用卡纸。
注：主要用于检测溶剂含量较高、易渗透的涂料产品性能。
3.1.3
覆油卡纸 varnish coated charts
表面涂覆一层清漆涂层的涂料性能测试用卡纸。
注：主要用于检测溶剂含量较高、需高温烘烤的涂料产品性能。
4 分类
本文件根据表面处理工艺，将涂料性能测试用卡纸分为：
——I型：无处理卡纸；
——II型：覆膜卡纸；
——III型：覆油卡纸。
5 技术要求
产品性能应符合表1的技术要求。
表 1 技术要求
项目 技术指标
I 型 II 型 III 型
表面状态 平整、光滑，无变形、起皱、起泡、刮压痕等缺陷； 黑色印刷区域无色差、重影、墨点、白斑等缺陷
厚度/mm ≥ 0.35
厚度均匀度/μm ≤ 15 10 20
光泽（75°） — 95.0 ~ 99.0
三刺激值，Y 白色区域 80 ± 2
批次间白色区域差异 ≤1
黑色区域 ≤1
接触角，θ/° 水 — 80~ 90
二甲苯 ≤ — 10
吸水性/（g/m2） ≤ — 5.00
耐热性（130℃，2h） — — 卷翘后可恢复，无 发黄等缺陷
6 试验方法
6.1 采取
按GB/T 450的规定进行。
6.2 试样处理及试验条件
2
T/CNCIA 0103—2024
按GB/T 10739的规定进行。
6.3 试验方法
6.3.1 一般规定
所用试剂均为化学纯以上，所用水均应符合GB/T 6682—2008中规定的三级水，试验用溶液在试验
前预先调整到试验温度。
6.3.2 表面状态
采用目视法进行测定，卡纸表面应“平整、光滑、无变形、起皱、起泡、刮压痕等缺陷；黑色印刷
区域无色差、重影、墨点、白斑等缺陷”。
6.3.3 厚度
采用符合GB/T 451.3要求的厚度仪进行测试。随机采取40张卡纸，每10张一叠均正面朝上层叠起
来，制备成4叠试样。用厚度仪分别测定4叠试样的厚度值，每叠测定3次，计算3次结果的平均值作为该
叠试样的厚度结果。然后，以4叠试样厚度结果平均值的1/10作为最终结果，精确至±0.01 mm。
6.3.4 厚度均匀度
按GB/T 451.3的规定进行。随机采取3张卡纸，分别测量每张卡纸五个不同区域（除上端铭牌处）
的厚度，用最大值减去最小值表示为该样品的厚度均匀度。取三个样品的厚度均匀度的平均值，精确
至±1μm。
6.3.5 光泽（75°）
按GB/T 8941的规定进行。
6.3.6 三刺激值
采用光学结构为d/8且包含镜面反射的分光测色仪，选用D65光源，在试样的黑色区域和白色区域分
别测量5个点并取平均值，用该平均值减4即为三刺激值。测量批次之间的白色区域的三刺激值差异（ΔY）
时，从同一批次中任意采取5张试样，按上述方法分别测量这5张试样的三刺激值Y，以最大值与最小值
的差作为结果。
6.3.7 接触角
按GB/T 30693的规定进行。测量水或二甲苯滴加在卡纸表面的接触角，在同一试样上测试5次取平
均值，精确至±1°。
6.3.8 吸水性
按GB/T 1540的规定进行。对卡纸正面进行测试，测试时间为120s，结果精确至±0.1g/m2。
6.3.9 耐热性
将3张试样放入电热鼓风干燥箱中，在温度（130±2）℃下烘烤2h，或以商定的温度、时间烘烤。
取出后在GB/T 10739规定的环境下放置24h。采用目视法观察，至少2张卡纸应“卷翘后可恢复，无发黄
等缺陷”。
7 检验规则
7.1 检验分类
3
T/CNCIA 0103—2024
7.1.1 产品检验分为出厂检验和型式检验。
7.1.2 出厂检验项目包括表面状态、光泽、三刺激值、接触角（水）。
7.1.3 型式检验项目包括本文件所列的全部要求。在正常生产情况下，每年至少检验一次。
7.2 组批与抽样
7.2.1 组批
组成一批的涂料性能检测用卡纸应为同一工艺条件下生产的同一批产品。
7.2.2 抽样
7.2.2.1 出厂检验样品应从每500张产品中随机采取20张进行试验。
7.2.2.2 型式检验样品应从每2000张产品中随机采取50张进行试验。
7.3 检验结果的判定
7.3.1 检验结果的判定，按GB/T 8170—2008中修约值比较法的规定进行。
7.3.2 所有检验项目的检验结果均达到本文件要求时，该试验样品为符合本文件要求。
8 标识、包装、贮存和运输
8.1 标识
包装上应有下列标识：
——制造商的标记和/或商标及产地；
——卡纸的类型及本文件的标准编号；
——尺寸（长度×宽度）；
——包装的数量及总重量；
——有效使用日期。
8.2 包装
应采用纸箱包装。在箱内应设有防潮材料，或采用防潮纸箱。必要时应用软物充填。每箱内应有附
有检验合格的证明文件。
8.3 贮存和运输
产品应在室内贮存，且应保证通风、干燥。贮存和运输过程应防止日光直接照射、雨淋，远离热源。
产品的有效贮存期及贮存条件应在包装上明示。
