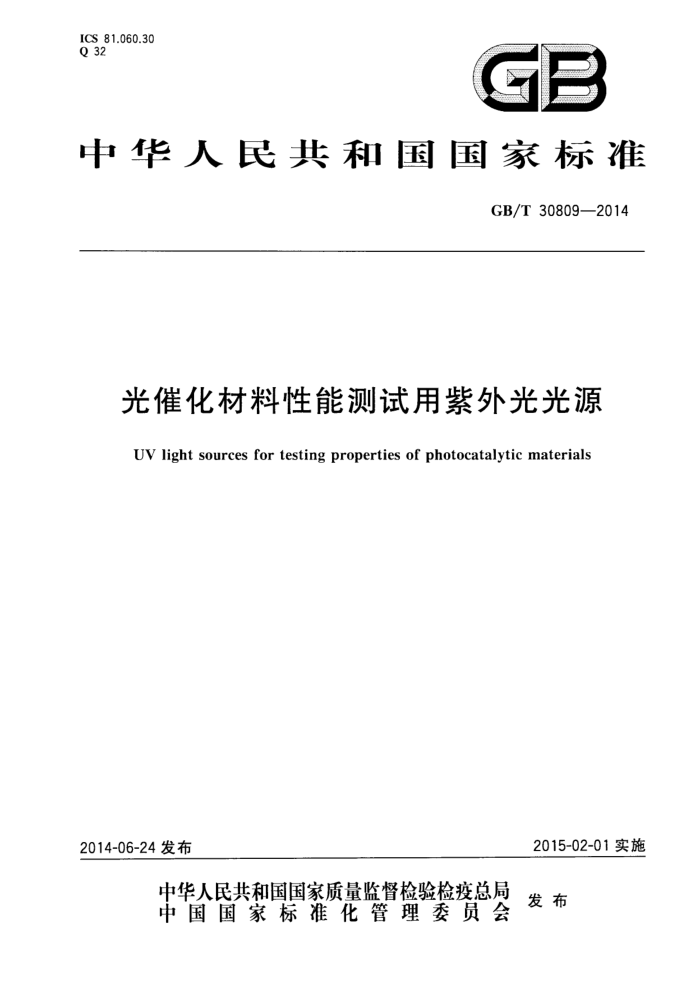

ICS 81.060.30 Q 32
GE
中华人民共和国国家标准
GB/T30809—2014
光催化材料性能测试用紫外光光源
UV light sources fortestingproperties ofphotocatalytic materials
2015-02-01实施
2014-06-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 30809—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：广东雪莱特光电科技股份有限公司、中国科学院理化技术研究所、北京富际荣科
技发展有限公司、北京睿鹫环宇科技发展有限责任公司、中国感光学会光催化专业委员会。
本标准主要起草人：只金芳、柴国生、吴文东、赵震声、郑苏江、张铁锐、许顺民、高月红。
I GB/T30809——2014
光催化材料性能测试用紫外光光源
1范围
本标准规定了光催化材料性能测试对紫外光光源的要求。 本标准适用于采用主波长为365nm的单端、双端或自镇流的紫外光光源（不包括LED紫外光光
源）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1406.1灯头的型式和尺寸第1部分：螺口式灯头（GB/T1406.1-2008，IEC60061-1： 2005,MOD)
GB/T 1406.2 灯头的型式和尺寸第2部分：插脚式灯头（GB/T1406.2一2008，IEC60061-1： 2005,MOD)
GB/T 1406.5 灯头的型式和尺寸第5部分：卡口式灯头（GB/T1406.5一2008，IEC60061-1： 2005,MOD)
GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (GB/T2828.1---2003,ISO2859-1:1999,IDT)
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T10682 双端荧光灯性能要求（GB/T10682—2010，IEC60081：2005，NEQ） GB16843单端荧光灯的安全要求（GB16843—2008，IEC61199:1999IDT） GB16844普通照明用自镇流灯的安全要求（GB16844-2008，IEC60968：1999，IDT） GB/T17262 单端荧光灯性能要求（GB/T17262—2011，IEC60901：2007，NEQ） GB/T 17263 普通照明用自镇流荧光灯性能要求（GB/T17263—2002，neqIEC60969：2000） GB18774双端荧光灯安全要求（GB18774-2002，idtIEC61195：1999） GB19258—2012紫外线杀菌灯 GB/T23761光催化空气净化材料性能测试方法 GB/T23762光催化材料水溶液体系净化测试方法 GB/T23763光催化抗菌材料及制品抗菌性能的评价 GB/T23764光催化自清洁材料性能测试方法
3术语和定义
下列术语和定义适用于本文件。
3.1
紫外光光源UVlightsource 在灯管的光输出中紫外光占光总输出功率80%以上的低压气体放电灯。
1 GB/T30809—2014
3.2
紫外光测试仪UVradiometer 可以测试1nm~400nm或200nm~800nm的光谱测试仪器。
3.3
光催化材料photocatalyticmaterials 具有光催化性能的材料。
3.4
紫外光辐射通量ultravioletradiation p e365 以365nm为主波长的紫外光辐射通量，单位为W。
3.5
紫外光辐射照度 ultravioletradiationluminance Ee365 以365nm为主波长的紫外光辐射照度，单位为μW/cm。
3.6
紫外光辐射效率 ultraviolet radiation efficiency 7e365 主波长为365nm的紫外光光源初始紫外光辐射通量与实际输人的电功率之比，用百分数表示。
3.7
单端紫外光光源single-cappedultravioletlamp 一种具有单灯头的装有内启动装置或使用外启动装置并连接在外电路上工作的紫外光光源。
3.8
双端紫外光光源double-cappedultravioletlamp 一种具有双灯头的装有内启动装置或使用外启动装置并连接在外电路上工作的紫外光光源。
3.9
自镇流紫外光光源 原self-ballastedultraviolet lamp 含有灯头、镇流器和灯管，并使之为一体的紫外光光源，这种光源在不损坏其结构时是不可拆卸的。
4产品分类
4.1型号编写规则
门 二
L
管径（mm）单端(D)、双端(S)或自镇流(Z) 标称功率光催化紫外光光源(GCH)
示例：GCH18S15表示管径为15mm的18W双端光催化紫外光光源；
GCH9D12表示普径为12mm的9W单端光催化紫外光光源。
4.2紫外光光源的外形
双端紫外光光源的外形结构见GB/T10682。单端紫外光光源的外形结构见GB/T17262。
2 GB/T30809-—2014
4.3 紫外光光源的基本尺寸
双端紫外光光源的基本尺寸见GB/T10682。单端紫外光光源的基本尺寸见GB/T17262。
5技术要求
5.1安全要求
单端紫外光光源的安全要求符合GB16843。双端紫外光光源的安全要求符合GB18774。自镇流紫外光光源的安全要求符合GB16844。 5.2玻管
紫外光光源采用透明、洁净、平直的石英玻管。 5.3灯头
灯头见GB19258-—2012中5.3的规定。 5.4 紫外光光源的外形尺寸
外形尺寸参数符合GB/T10682、GB/T17262的规定。 5.5紫外光光源启动特性、电参数及光参数
双端紫外光光源的电参数、启动特性及阴极特性见GB/T10682。单端紫外光光源的电参数、启动特性见GB/T17262。自镇流紫外光光源的启动特性见GB/T17263。紫外光光源的光特性见表1、 表2、表3。
表1 紫外光光源的紫外光辐射效率
<9 9.6 9.6
>18 16.1 16.0
9~18 12.5 11.8
标称功率范围/W 双端灯辐射效率/% 单端灯韬射效率/% 注：单端灯辐射效率指双管类参数，四管、多管、方形和环形紫外光光源的辐射效率达到表中规定值90%为合格。
表2 双端紫外光光源紫外光辐射照度额定值
标称功率/W 辐射照度/(μW/cm）注：紫外辐射照度的测量距离为1000mm士1mm。
15 40.2
20 50.1
30 71.0 88.0
36
4 4.0
6 11.1
8 15.8
表3 单端紫外光光源紫外光辐射照度额定值
11 19.5
18 28.0
24 54.0
36 89.7
55 117.0
标称功率/W 辐射照度/（μW/cm）注1：紫外辐射照度的测量距离为1000mm士1mm；注2：辐射照度值为双管灯参数，四管、多管、方形、环形和自镇流紫外光光源的额定值待定。
7 10.7
9 13.8
3
