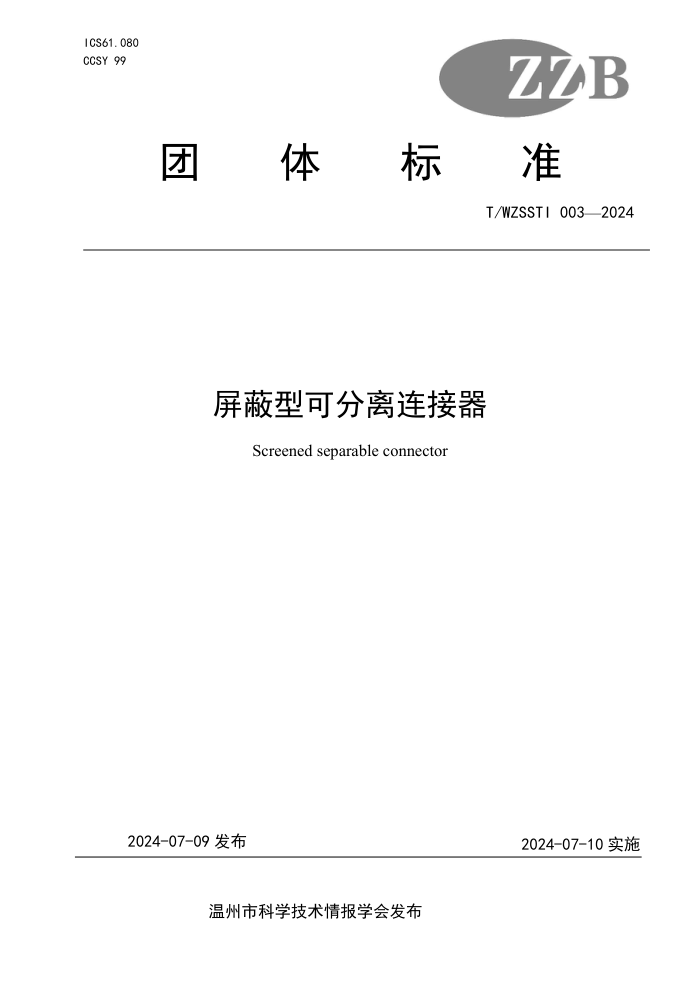

ICS61.080
CCSY 99
团
体 标 准
T/WZSSTI 003—2024
屏蔽型可分离连接器
Screened separable connector
2024-07-09 发布
2024-07-10 实施
温州市科学技术情报学会发布
T/WZSSTI 003—2024
目 次
前 言 .............................................................................. II
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
电压的表示方法和导体最高温度 ........................................................ 2
5
被试附件的安装 ...................................................................... 2
6
认可的范围 .......................................................................... 3
7
试验程序 ............................................................................ 3
8
测试结果 ............................................................................ 4
I
T/WZSSTI 003—2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
附录A组成本文件的一个完整的部分。
本文件由温州市科学技术情报协会提出并归口。
本文件主要起草单位：安煌电力科技有限公司。
本文件参与起草单位：浙江登然电力科技有限公司、温州市质量技术检测科学研究院、浙江佰思奇
意电力研究院有限公司、浙江珠城科技股份有限公司、温州丰宝客电子有限公司、浙江华研新能源有限
公司、浙江博硕电气设备有限公司、锦玉电力科技有限公司、温州兴誉科技有限公司。
本文件主要起草人：刘铁、邹云安、徐剑、付飞、杨国和、李军、黎永刚、胡忠达、陈霈霖、李成
强、陈柏任、李名震、颜福随、韦宏胜、王莹。
本文件为首次发布。
II
T/WZSSTI 003—2024
屏蔽型可分离连接器
1.
范围
本文件规定了额定电压 3.6/6kV（7.2kV）到 26/35kV（40.5kV）屏蔽型可分离连接器的型式试验和
试验要求。
2.
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 12706.2-2008 额定电 1kV(Um=1.2kV)到 35 kV(Um=40.5 kV)挤包绝缘电力电缆及附件第 2 部分:
额 定 电 压 6kV(Um=7.2kV) 到 30kV(Um=36kV) 电 缆 (IEC60502-2:2005,Powercables with extruded
insulation and their accessories for rated voltages from 1 kV(Um=1.2kV) up to30kV(Um=36kV)-Part
2,Cables for rated voltages from 6 kV(Um=7.2kV) up to 30 kV(Um=36kV),MOD)
GB/T 12706.3-2008 额定电 1kV(Um=1.2kV)到 35 kV(Um=40.5kV)挤包绝缘电力电缆及附件 第 3 部分:
额定电压 35 kV(Um=40.5 kV)电缆(IEC60502-2:2005,Power cables with extruded insulation and
their accessories for rated voltages from 1 kV(Um=1.2kV)up to 30 kV(Um=36kV)Part 2:Cables for
rated voltages from 6 kV(Um=7.2kV)up to 30 kV(Um=36kV),NEQ)
GB/T 12976.3-2008《额定电压 35kV(Um=40.5kV)及以下纸绝缘电力电缆及其附件 第 3 部分:电缆和
附件试验》(IEC 60055-1:2005,Paper-insulated metal-sheathed cables for rated voltages up to
18/30 kV( with copper or aluminum conductors and excluding gas-pressure and oil-filled
cables)-Part 1:Tests on cables and their accessories, MOD)
GB/T 18889-2002 额定电 6kV(Um=7.2kV)到 35kV(Um=40.5kV)电力电缆附件试验方法(IEC 61442;1997,
Test methods for accessories for power cables with rated voltages from 6 kV(Um=7.2 kV)up to
30 kV(Um=36 kV),MOD)
3.
术语和定义
GB/T 2900.10中界定的以及下列术语和定义适用于本文件。
3.1 导体连接金具
将电缆各导体连接在一起的一种金具。
3.2 可分离连接器
使电缆与其他设备连接或断开的完全绝缘的终端。
注:本定义产品类型中包含内锥型插拔式可分离连接器。
3.3 屏蔽可分离连接器
外表面完全屏蔽的可分离连接器。
1
T/WZSSTI 003—2024
3.4 非屏蔽可分离连接器
外表面没有屏蔽的可分离连接器。
3.5 插入式可分离连接器
由滑动部件作电气接触的可分离连接器。
3.6 不带电插拔式可分离连接器
只能接通或断开不带电回路的可分离连接器。
4.
电压的表示方法和导体最高温度
4.1 额定电压
本部分附件的额定电压 U0/U(Um)在 GB/T 12706.2 和 GB/T 12706.3 中已给出。
对于规定用途附件的额定电压应与电缆额定电压相一致,且应与 JB/T 8996 规定的所在系统运行条
件相适应。
4.2 导体最高温度
附件应适用于 GB/T 12706.2 和 GB/T 12706.3 中规定的电缆正常运行时导体最高温度和短路时导体
最高温度。
5.
被试附件的安装
5.1 标志
5.1.1 用于试验的电缆应符合 GB/T 12706.2 和 GB/T 12706.3 规定,且应与被试附件的额定电压相同。
5.1.2 附件使用的导体连接金具应正确标示下述有关内容:
—安装工艺;
—工具及必要的配件，
—接触表面的处理;
—连接金具的型号、编号和任何其他标志;
—型式试验认可的描述;
—连接金具的试验标准(如GB/T9327)
5.1.3 被试电缆附件应正确标示下述有关内容:
—制造商名称;
—附件的型号及表示方法、制造日期或日期代码;
—电缆的最小和最大截面积,电缆导体的材料和形状;
—电缆绝缘层的最小和最大外径;
—额定电压(见 4.1);
2
T/WZSSTI 003—2024
—安装说明书(参照标准和日期);
—终端盒的内部尺寸或类型(若适用)
5.2 安装和连接
5.2.1 除非另有规定,对于可分离连接器，电缆标称截面积:用铝导体或铜导体电缆对表1中所列的每一
个额定值进行试验。
5.2.2附件应采用制造方提供的材料等级、数量及润滑剂(若有),按制造方说明书规定的方法进行安装。
5.2.3 附件应干燥和清洁,且不管是电缆还是附件都不应经受可能改变被试组件的电气、热或机械性能
的任何方式的处理。
5.2.4 除非另有规定,可分离连接器应连接到与其配合的套管上。
5.2.5被试终端或可分离连接器与接线端子或套管之间连接应具有与电缆导体相同的导电截面积。
5.2.6应对由制造厂推荐的非屏蔽可分离连接器的最小相对相和相对地净距进行试验
5.2.7试验分支接头时，仅对干线电缆施加加热电流。
5.2.8 应记录关于试验安装的主要细节,尤其是支撑装置。
5.2.9 样品的试验布置和数量见图1。
6.
认可的范围
6.1对于可分离连接器,一种型式的附件使用表1所规定的一种导体截面成功地完成表2所列本部分规定
的相应型式试验项目后,则对表3规定的导体截面范围内的所有截面均有效。
对于可分离连接器的扩展至更大电缆导体截面的认可试验,试验电流应限制在配合套管的额定载流
值之内。
6.2 认可与电缆导体材料无关,因此试验可以用铝导体或铜导体电缆进行。
6.3 对安装在成型导体电缆上附件进行的试验,应被认为覆盖了圆形导体电缆的相同类型附件,反之则
不然。
6.4 取决于被试电缆绝缘认可的详细情况见表4。
6.5 由非纵向阻水型电缆试验获得认可后可扩展到金属屏蔽内有纵向阻水层而其他设计相同的电缆反
之则不适用。
6.6 在三芯附件上进行的试验适用于相同设计的单芯附件,反之则不适用。
6.7 如果在较低U0值电缆的绝缘半导电屏蔽层上的径向电场强度不大于试验电缆的径向电场强度。则对
规定U0的试验附件认可后可扩展到低于该U0值的同类附件。另外,可分离连接器的屏蔽故障电流引发试验
应在认可要求的最低U0值下进行。
6.8 本部分覆盖的产品基于GB/T 12706.4-2008和/或满意地运行特性验证以后才获得认可。本部分不否
定已有的认可,但按GB/T 12706.4-2008或规范所获得认可的产品不能获得本部分的认可,除非对它进行
特殊试验。附件如果通过试验,除非可能影响运行特性的材料、设计或制造工艺发生改变，这些试验不
必重复。
7.
试验程序
屏蔽型螺栓式可分离连接器的试验程序和要求可参照表2(除插拔试验、操作环试验、操作力试验和
电容试验点测试外)规定进行。
3
T/WZSSTI 003—2024
8.
测试结果
8.1 一般规定
按第7章和表 2所指定项目进行试验的所有试样应满足全部试验程序的要求。
如果任一试验样品未满足要求,则应拆除,按8.2或8.3提供的检查判定,并记录检查结果。
一个试验程序结束后进行的检验仅供参考,但结果应记录在试验报告内。
8.2 附件失效
如果一个附件由于安装或试验程序错误而不符合要求,应宣布该试验无效,而不是否定该附件。
应在新安装的试样上重复整个试验程序。
如果没有上述错误证据,则该型式附件不予认可。
8.3 电缆失效
如果除附件任何部分以外的电缆击穿,则该试验应被宣布无效,而不是否定该附件。可用新的附件重
新试验(按该试验程序从头开始试验)或者修复电缆后重新试验(从中断的时刻开始继续试验)。
表 1 用于可分离连接器试验的电缆截面积
电流额定值 A 电缆标称截面积 2 mm
铜 铝
200/250 400 600/630 800 1250 50 95 185 300 500 70 150 300 400 630
注1:电流值宜足以达到GB/T18889-2002中9.1规定的导体试验温度。 注2:使用这些导体截面,当达到要求的导体温度时,可能导致套管过热。在这种情况下允许使用一个截面积较小的导体。 如果套管损坏,则该试验宜宣布无效(见8.2)
表 2 屏蔽型不带电插拔式可分离连接器的试验程序和要求
序 号 试验项目 要求 试验方法 试验程序（见图1）
GB/T 18889-2002 章条号 1.1 1.2 1.3 1.4
1 交流耐压和直流耐压 4.5U0，5min（交流） 4U0，15min（直流） 第4章、第5章 × × ×
2 b 局部放电 在1.73U0下，≤5 pC 第7章 ×
3 冲击电压试验（在θt C下） 每个极性冲击10次 第6章 ×
4 f 短路热稳定（屏蔽） 在电缆屏蔽的Isc下，短路二次，无 可见损伤 第10章 × g ×
4
T/WZSSTI 003—2024
5 短路热稳定（导体） 升高到电缆导体的θsc短路二次， 无可见损伤 第11章 × g ×
6 h 短路动稳定 在Id下短路一次，无可见损伤 第12章 ×
7 恒压负荷循环试验（在空气中） 在θt C和2.5U0 l下循环30次 d
第9章 ×
8 恒压负荷循环试验（在水中） 在θt C和2.5U0 l下循环30次 d
IEC 61442:2005 的9.3 ×
9 i 插拔试验 五次，触点无可见损伤 — × × ×
10 局部放电 b（在θt C，e和环境温度下） 在1.73U0下，≤5pC 第7章 ×
11 冲击电压试验 每个极性冲击10次 第6章 × × ×
12 交流耐压 3U0，15min 第4章 × × ×
13 操作环试验 轴向力1300N，1min，力矩14N·m 第18章 ×
14 b 局部放电 在1.73U0下，≤5pC 第7章 ×
15 检验 m 仅供参考 × × × ×
16 j 屏蔽电阻 ≤2kΩ 第14章 序号16~20的试验在单 独试样上进行 序号16和序号19的试 验要求不带电缆。 序号17、序号18和序号 20的试验使用适当长 度电缆
17 j 屏蔽泄漏电流 在Um下，≤0.5mA 第15章
18 故障电流引发试验 j,k 见 第16章
19 操作力试验 力＜900N 试验点对电缆导体的电容 第17章
20 电容试验点测试 Ctc＞1.0pF试验点对地电容Cte与试 验点对电缆导体的电容比率：Cte/ Ctc≤12.0 第19章
a 除非另有规定,试验应在环境温度下进行。 b 对安装在3.6/6(7.2)kV无绝缘屏蔽电缆上的附件无此要求， c 是电缆正常运行时导体最高温度加5℃~10℃。 d 每一循环至少8h,温度稳定时间至少2h,冷却时间至少3h。 e 在加热期结束时进行测量。 f 本试验仅适用于能直接或通过适配件与电缆金属屏蔽相连接的可分离连接器。 g 短路热稳定试验可以与短路动稳定试验结合起来做。 h 仅对初始峰值电流i,>80kA的单芯电缆附件和初始峰值电流i,>63kA的三芯电缆附件有此要求;1。值应由制造商提 供。 i 该试验仅在电缆不带电时进行。 j 无金属罩或可拆下的金属罩的可分离连接器要求做此试验。试验期间,应先拆去金属罩。对于只能在适当位置应用 的带有金属罩运行的可分离连接器,则不要求做此试验。 k 对于固定接地系统,起始故障应在3s内出现。对非接地或阻抗接地系统,该故障电流应连续流过。 l 电流,见表1。 m 被检查的附件对下列任一现象都应考虑: -(I)填充物和/或带材或管件有裂纹; -和/或(Ⅱ)主要密封部位有贯穿性潮湿通道; -和/或(Ⅲ)腐蚀和/或漏电痕迹、电蚀,最后导致附件损坏; -和/或(W)任何绝缘材料渗漏。
5
T/WZSSTI 003—2024
表 3 可分离连接器的覆盖范围
可分离连接器电流额定值 A 电缆导体标称截面积覆盖范围 2 mm
最小值 最大值
200/250 400 600/630 800 1250 25 95 95 150 240 95 240 300 400 630
表 4 被试电缆绝缘的认可范围
试验电缆的绝缘 认可范围
XLPE EPR和HEPR PVC XLPE、EPR、HEPR和PVC EPR、HEPR和PVC PVC
程序 单芯电缆附件 程序 单芯电缆附件
1.1 a,b 1.2 或 1.3
1.4
注：虚线所绘附件非测试样品。
a附件引入点之间的电缆长度应＞2m。
b1.2项可在单独的回路里进行或与1.3项结合起来，电缆与附件的固定方法和附件之间的距离应按制造方的推荐。
图 1 屏蔽型不带电插拔式可分离连接器试品数量和试验布置。
6
T/WZSSTI 003—2024
