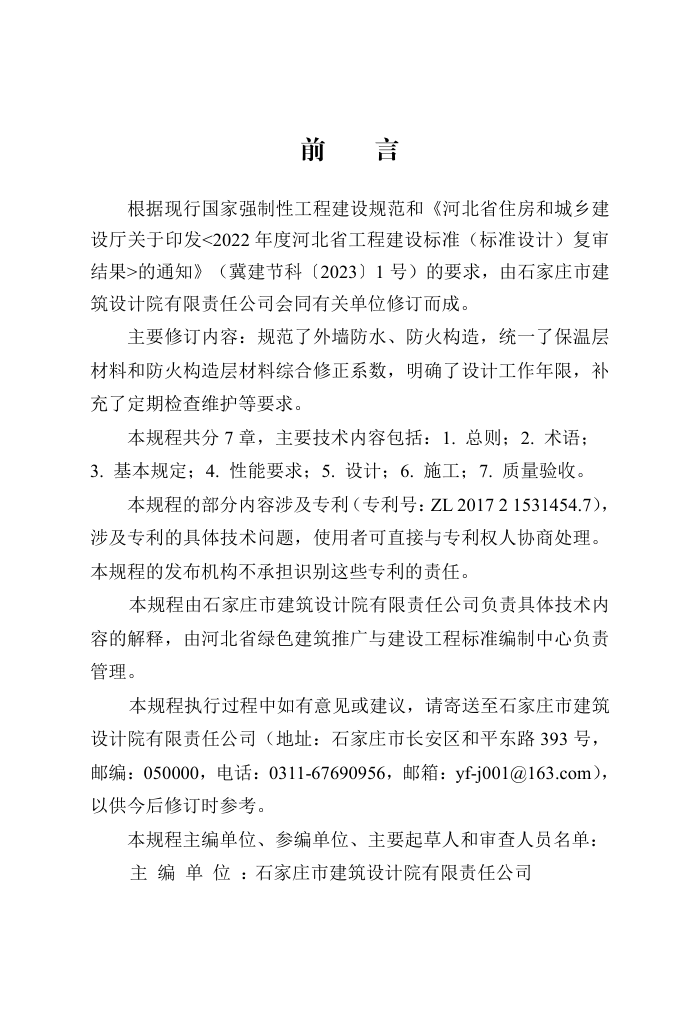

前
言
根据现行国家强制性工程建设规范和《河北省住房和城乡建
设厅关于印发<2022 年度河北省工程建设标准（标准设计）复审
结果>的通知》（冀建节科〔2023〕1 号）的要求，由石家庄市建
筑设计院有限责任公司会同有关单位修订而成。
主要修订内容：规范了外墙防水、防火构造，统一了保温层
材料和防火构造层材料综合修正系数，明确了设计工作年限，补
充了定期检查维护等要求。
本规程共分 7 章，主要技术内容包括：1. 总则；2. 术语；
3. 基本规定；4. 性能要求；5. 设计；6. 施工；7. 质量验收。
本规程的部分内容涉及专利（专利号：ZL 2017 2 1531454.7），
涉及专利的具体技术问题，使用者可直接与专利权人协商处理。
本规程的发布机构不承担识别这些专利的责任。
本规程由石家庄市建筑设计院有限责任公司负责具体技术内
容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责
管理。
本规程执行过程中如有意见或建议，请寄送至石家庄市建筑
设计院有限责任公司（地址：石家庄市长安区和平东路 393 号，
邮编：050000，电话：0311-67690956，邮箱：yf-j001@163.com），
以供今后修订时参考。
本规程主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位 ：石家庄市建筑设计院有限责任公司
参 编 单 位 ：河北沃克新型墙体保温材料有限公司
河北苏柯建筑节能科技有限公司
立邦工程材料（广州）有限公司
石家庄城图工程设计咨询有限责任公司
石家庄汇通工程建设监理有限公司
中通建工城建集团有限公司
主 要 起 草 人 ：剧元峰
张鹏飞 剧 佳 金昌颢 刘 松
刘素英
许 虹 冯俊捧 王佳玉 王世宇
岳聚山
岳同来
朱永恒 邓保兴 周玉平 王江波
杨亚洲 杨亚楼 孔佑林 邓宝军
郑志刚
李绍隆
赵东茹 徐瑞强 李彦哲 王 晨
李彦辰 贾云英 封 超 孙晓威
李
丛 孙亚坤 梁树霞 冯 探 寇艺凡
闫丽红
孟 晨 郭 辉 张怀涛 周 骏
白佳旭
贾 娟 谷娟娟 郧斌浩 杨 朔
刘立娜
王楚然 张 鹏 吕 停 刘 寅
朱凤奎
审 查 人 员 ：闫万军
王 涛 韩凌云 成 雪 吴爱峥
刘 强 史永健 孙 彤 赵会超
魏 永 王宇鹏
修订审查人员：赵会超
徐志欣 张洪波 刘 强 魏 永
罗宝阁
张利新 李 永 蒋义平
目
次
1
总则............................................................................................ 1
2
术语............................................................................................ 2
3
基本规定.................................................................................... 4
4
性能要求.................................................................................... 7
4.1
系统........................................................................................ 7
4.2
主要材料................................................................................. 8
4.3
配套材料................................................................................14
5
设计.......................................................................................... 16
5.1
一般规定............................................................................... 16
5.2
设计要点............................................................................... 18
6
施工.......................................................................................... 20
6.1
一般规定............................................................................... 20
6.2
施工要点............................................................................... 21
6.3
运输及贮存............................................................................24
6.4
成品保护............................................................................... 25
6.5
安全操作要求........................................................................ 25
6.6
环保措施............................................................................... 26
7
质量验收.................................................................................. 27
7.1
一般规定............................................................................... 27
7.2
主控项目............................................................................... 29
7.3
一般项目............................................................................... 32
标准
本规程用词说明............................................................................ 34
引用标准名录................................................................................ 35
附：条文说明................................................................................ 37
Contents
1 General Provisions.....................................................................1
2 Terms.......................................................................................... 2
3 Basic Requirements...................................................................4
4 Characteristics Requirements....................................................7
4.1 System.....................................................................................7
4.2 Main Materials.........................................................................8
4.3 Supporting Materials............................................................... 14
5 Design.......................................................................................16
5.1 General Requirements............................................................. 16
5.2 Design Points.........................................................................18
6 Construction..............................................................................20
6.1 General Requirements............................................................. 20
6.2 Construction Points.................................................................21
6.3 Transportation and Storage......................................................24
6.4 Finished Product Protection.....................................................25
6.5 Safe Operation Requirements...................................................25
6.6 Environmental Protection Measures..........................................26
7 Quality Acceptance................................................................27
7.1 General Requirements............................................................. 27
7.2 Dominant Items......................................................................29
7.3 General Items.........................................................................32
标准
Explanation of Wording in this Specfication............................ 34
List of Quoted Standards.............................................................35
Addition：Explanation of Provisions..........................................37
1
总
则
1.0.1
为规范双面沟槽复合保温板在建筑外墙外保温工程中的应
用，做到安全适用、技术先进，保证工程质量，制定本规程。
1.0.2
本规程适用于河北省抗震设防烈度不大于 8 度和建筑高度
不大于 100m 的新建、扩建的民用建筑中采用双面沟槽复合保温
板的外墙外保温工程的设计、施工及质量验收。
1.0.3
双面沟槽复合保温板的设计、施工及质量验收除应符合本
规程的规定外，尚应符合国家和河北省现行有关标准的规定。
1
标准
2 术 语
双面沟槽复合保温板系统
insulation composite panel system
double-sided groove thermal
由抹面层、双面沟槽复合保温板构成，并通过连接件与现浇
混凝土基层墙体形成有效连接，起保温、防护作用的构造系统。
双 面 沟 槽 复 合 保 温 板
insulation composite panel
double-sided groove thermal
2.0.1
2.0.2
在工厂预制成型，用于建筑外墙外保温的板状制品。由防火
构造层、粘结层、保温层和底衬组成。
2.0.3 保温层 thermal insulation layer
由保温材料组成，在双面沟槽复合保温板系统中起主要保温
作用的构造层。
2.0.4 防护层 protective layer
位于双面沟槽复合保温板防火材料层外侧，起到平衡层间应
力应变、提高防火安全性和储运时保护作用的抗裂砂浆构造层。
2.0.5
防火材料层 fire material layer
位于双面沟槽复合保温板保温层外侧，由燃烧性能为 A 级的
玻化微珠浆料组成，起防火保护作用的构造层。
2.0.6
防火构造层 fire structural layer
由防护层和防火材料层组成、总厚度不小于 50mm，具有提
高双面沟槽复合保温板系统防火性能和防止火焰沿外墙面蔓延的
构造层。
2
2.0.7 底衬 bottom lining
位于双面沟槽复合保温板的内侧，起到平衡层间应力应变、
改善与基层粘结性能、提高防火安全性和储运时保护作用的抗裂
砂浆构造层。
2.0.8 抹面层 rendering coat
抹在双面沟槽复合保温板外表面，中间夹有玻璃纤维网布，
具有防裂、防水、抗冲击和防火作用的构造层。
2.0.9 抗裂砂浆 anti-crack mortar
由高分子聚合物、水泥、砂为主要材料配制而成的具有良好
抗变形能力和粘结能力的聚合物砂浆。
2.0.10 玻璃纤维网布 glassfiber mesh
表面经高分子材料涂覆处理的、具有耐碱功能的网格状玻璃
纤维织物，作为增强材料内置于防护层、抹面层和底衬中，用以
提高防护层、抹面层和底衬的抗裂性和抗冲击性，简称玻纤网。
2.0.11 连接件 cross structure
采用金属材料与工程塑料复合（热熔合）的结构形式，将双
面沟槽复合保温板与基层墙体进行有效连接的专用构件。
3
标准
3
基本规定
3.0.1
双面沟槽复合保温板系统工程应采用预制构件、定型产品
或成套技术，并应具备同一供应商提供配套的组成材料和型式检
验报告。型式检验报告应包括配套组成材料的名称、生产单位、
规格型号、主要性能参数。外保温系统型式检验报告还应包括耐
候性和抗风压性能检验项目。
3.0.2
双面沟槽复合保温板在运输和进场堆放过程中，应采取防
护措施，不可重压或与锋利物品碰撞。产品应放在干燥通风处贮
存，不应露天长期暴晒、避免雨水侵蚀。
3.0.3
双面沟槽复合保温板系统应与基层墙体可靠连接。在基层
正常变形以及承受自重、风荷载和室外气候的长期反复作用下，
不应产生裂缝、空鼓，在正常使用中或设防地震时不应发生脱落。
3.0.4
双面沟槽复合保温板系统应具有防水渗透功能和透气功
能，各组成部分应具有物理—化学稳定性，所有组成材料应彼此
相容并应具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，
外保温工程还应具有防生物侵害性能。
3.0.5
双面沟槽复合保温板使用高度及其系统防火性能应符合现
行国家标准《建筑防火通用规范》GB 55037 和《建筑设计防火规
范》GB 50016 的相关规定，且应具有防止火焰沿外墙面蔓延的能
力。
3.0.6
双面沟槽复合保温板系统保温、隔热和防潮性能应符合现
行国家标准《民用建筑热工设计规范》GB 50176 和河北省相关标
4
准的规定。
3.0.7
双面沟槽复合保温板施工及质量控制要求应符合现行国
家标准《建筑与市政工程施工质量控制通用规范》GB 55032 的相
关规定。
3.0.8
双面沟槽复合保温板系统工程施工现场的防火要求应符合
现行国家标准《建筑防火通用规范》GB 55037 和《建设工程施工
现场消防安全技术规范》GB 50720 的相关规定。
3.0.9
当双面沟槽复合保温板系统工程施工区域动用电气焊、砂
轮等明火时，应确保双面沟槽复合保温板防护层完整无裸露。不
得在双面沟槽复合保温板切割断面和裸露部位处进行电气焊接和
明火作业。
3.0.10
施工用照明等发热设备通过双面沟槽复合保温板时，应采
取保护措施。电气线路不应穿越或敷设在双面沟槽复合保温板的
保温材料中；必须穿越或敷设时，应采取穿金属管并在金属管周
围采用不燃隔热材料进行防火隔离等防火保护措施。设置开关、
插座等电器配件的部位周围应采取不燃隔热材料进行防火隔离等
防火保护措施。
3.0.11
施工现场应配置灭火器材与设施，作业前应对相关施工人
员进行防火安全教育培训。
3.0.12
在正确使用和正常维护的条件下，双面沟槽复合保温板系
统的设计工作年限应符合设计要求。
3.0.13
双面沟槽复合保温板的检测报告应满足下列要求：
1
保温芯材检测必须满足陈化期要求；
2
保温芯材和保温复合板检测报告必须为抽样检测；
5
标准
3
检测报告的各项指标应为同一批次的材料、在同一份检测
报告中体现。
3.0.14
现浇混凝土施工时应设置常规模板。双面沟槽复合保温板
产品出厂前，应按照绿色施工要求，结合施工图和现场实际尺寸
进行排板设计和加工。
3.0.15
双面沟槽复合保温板系统应定期检查，出现渗漏、破损、
脱落现象时，应进行修复。
6
4
性能要求
4.1
系
统
4.1.1
双面沟槽复合保温板系统基本构造应符合表 4.1.1 的规定。
表 4.1.1
双面沟槽复合保温板系统基本构造
外 饰 面 层 ① 透 气 型 防 水 层 ② 系统基本构造 基 层 墙 体 ⑤ 内 饰 面 层 ⑥ 构造示意图
抹 面 层 ③ 复合 保温板 ④
柔 性 耐 水 腻 子 + 涂 料 按 工 程 设 计 10mm 厚抗 裂砂 浆压 入两 层玻 纤网 WK-I 型 或 WK-II 型 双面沟 槽复合 保温板 现 浇 钢 筋 混 凝 土 混 合 砂 浆 或 按 工 程 设 计
4.1.2
双面沟槽复合保温板系统性能指标应符合表 4.1.2 的规定。
表 4.1.2
双面沟槽复合保温板系统性能要求
项目 单位 性能要求 试验方法
耐候性 MPa 无空鼓、剥落或脱落、开裂等破坏，无渗水裂缝； 系统拉伸粘结强度不小于 0.10 ，且破坏不得发生 在各构造层界面 JGJ 144
7
标准
续表 4.1.2
项目 单位 性能要求 试验方法
耐冻融性 MPa 80 次冻融循环后，外观无空鼓、脱落、无渗水裂 缝；系统拉伸粘结强度不小于 0.10 JGJ 144
吸水量 g/m2 ≤500
抗冲击性 - 建筑物首层墙面以及门窗口等易受碰撞部位：10J 级；建筑物二层以上墙面等不易受碰撞部位：3J 级
水蒸气 透过性能 g/( m2·h) ≥0.85，且防护层水蒸气透过量大于保温层水蒸 气透过量
抹面层 不透水性 - 2h 不透水
热阻 (m2·K)/W 符合设计要求
抗风荷载 性能 kPa/m2 符合设计要求 GB/T 36585
注：保温系统设计带有防火构造时，应检查防火构造是否符合设计要求和国家现行有关标
准要求，并对带有防火构造的系统进行耐火极限试验。
4.2
主要材料
4.2.1
双面沟槽复合保温板沿保温层(板)长向两面通长开设沟
槽，沟槽宽 5mm，深 3mm，槽中心间距 60mm（图 4.2.1-1）。
图 4.2.1-1
双面沟槽构造示意图
8
双面沟槽复合保温板按构造分为 WK㊣ 型、WK㊣I 型（图
4.2.1-2）。
(a) WK㊣ 型
(b) WK㊣I 型
图 4.2.1-2
双面沟槽复合保温板构造示意图
1-防护层（5mm 厚抗裂砂浆，中间压入玻纤网）； 2-防火材料层（45mm 厚玻化微珠浆料）；
3-粘结层（2mm 厚粘结砂浆）；4-保温层 1（XPS）； 5-保温层 2（GXPS）；
6-底衬（3mm 厚抗裂砂浆，中间压入玻纤网）
4.2.2
双面沟槽复合保温板的性能指标应符合表 4.2.2 的规定。
表 4.2.2
双面沟槽复合保温板性能指标
项目 单位 性能指标 试验方法
单位面积质量 kg/m2 ≤45 JG/T 480
拉伸粘结强度 原强度 MPa ≥0.10
耐水强度
耐冻融强度
湿度变形 % 防护层≤0.07
抗冲击性 — 用于建筑物首层：10J 级；其它层：3J 级
吸水量 g/m2 ≤500
不透水性 — 防护层内侧未渗透
热阻 (m2·K)/W 符合设计要求
9
标准
续表 4.2.2
项 目 单 位 性能指标 试验方法
水蒸气透过性能 g/( m2·h) ≥0.85；且防护层水蒸 气透过量＞保温层水蒸 气透过量 JG/T 480
抗弯荷载 N 不小于 1.5 倍板材自重 JG/T 287
4.2.3
双面沟槽复合保温板主要规格尺寸应符合表 4.2.3 的规定。
表 4.2.3
双面沟槽复合保温板的规格尺寸（mm）
板类型 长 度 宽 度 厚 度
标准板 1200，2400，3000 600，1200 根据热工计算确定
非标准板 按设计要求制作，且宽度≥200。
4.2.4
双面沟槽复合保温板的表面应平整、无裂纹、无夹杂物、
无油污；板边应平直、完整，无掉角、缺棱。其尺寸允许偏差应
符合表 4.2.4 的规定。
表 4.2.4
尺寸允许偏差（mm）
项 目 允许偏差 试验方法
长 度 ±2 JG/T 480
宽 度 ±2
厚 度 ＋2.0，0.0
对角线差 3
板面平整度 ≤2.0
注：1
本表的允许偏差值以 1200mm×600mm 板为标准；
2
双面沟槽复合保温板出厂前应六面包覆，板的四个侧面或多个侧面应喷涂水泥基聚
合物砂浆，不得裸露 B1 级保温材料。
4.2.5
玻化微珠浆料的性能应符合现行国家标准《建筑保温砂浆》
GB/T 20473 的有关规定，并符合表 4.2.5 的要求。
10
表 4.2.5
玻化微珠浆料性能指标
项 目 单 位 性能指标 试验方法
干表观密度 kg/m3 350～400 GB/T 5486
抗压强度 MPa ≥0.40
软化系数 — ≥0.6 GB/T 20473
导热系数 W/(m·K) ≤0.080 GB/T 10294
线性收缩率 % ≤0.3 JGJ/T 70
压剪粘接强度 MPa ≥0.050 GB/T 20473
抗拉强度 MPa ≥0.10 JG/T 228
拉伸粘结强度 （与水泥砂浆） 标准状态 MPa ≥0.10
浸水处理
拉伸粘结强度 （与挤塑板、 石墨挤塑板） 标准状态 MPa ≥0.10
浸水处理
燃烧性能等级 - A 级 GB 8624
4.2.6
挤塑板（XPS）的性能指标应符合表 4.2.6 的规定。
表 4.2.6
挤塑板（XPS）性能指标
项 目 单 位 性能指标 试验方法
密 度 kg/m3 22～35 GB/T 6343
垂直板面抗拉强度 MPa ≥0.20 GB/T 30595
导热系数 W/(m·K) ≤0.030 GB/T 10294
吸水率 % ≤1.5 GB/T 8810
尺寸稳 定性 1 （70±2）℃下 48h % 长、宽、厚变化 ≤1.2 GB/T 8811
2 （70±2）℃、（90 ±5）%RH 下 48h 长、宽、厚变化 ≤1.5
11
标准
续表 4.2.6
项 目 单 位 性能指标 试验方法
压缩强度 MPa ≥0.20 GB/T 8813
弯曲变形 mm ≥15 GB/T 8812
透湿性能 ng/(Pa·m·s) 1.5～3.5 QB/T 2411
燃烧性能 燃烧性能等级 - B1 级 GB 8624
氧指数 % ≥30 GB/T 2406
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温气候
条件；
2
挤塑板出厂前应在自然条件下陈化不少于 28d；
3
不得掺加非本厂挤塑板产品的回收料，应双面去皮或双面开槽；
4
挤塑板的粘结面应在加工前满涂界面处理剂。
4.2.7
石墨挤塑板（GXPS）的性能指标应符合表 4.2.7 的规定。
表 4.2.7
石墨挤塑板（GXPS）性能指标
项 目 单 位 性能指标 试验方法
密度 kg/m 3
30～38 GB/T 6343
垂直板面抗拉强度 MPa ≥0.20 GB/T 30595
导热系数 W/(m·K) ≤0.024 GB/T 10294
吸水率 % ≤1.5 GB/T 8810
尺寸稳 定性 1 （70±2）℃下 48h % 长、宽、厚变化 ≤1.2 GB/T 8811
2 （70±2）℃、（90 ±5）%RH 下 48h 长、宽、厚变化 ≤1.5
压缩强度 MPa ≥0.20 GB/T 8813
弯曲变形 mm ≥15 GB/T 8812
透湿性能 ng/(Pa·m·s) 1.5～3.5 QB/T 2411
燃烧性能 燃烧性能等级 - B1 级 GB 8624
氧指数 % ≥30 GB/T 2406
12
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温气候
条件；
2
石墨挤塑板出厂前应在自然条件下陈化不少于 28d；
3
不得掺加非本厂石墨挤塑板产品的回收料，应双面去皮或双面开槽；
4
石墨挤塑板的粘结面应在加工前满涂界面处理剂。
4.2.8
粘结层使用的粘结砂浆除应符合国家现行标准《挤塑聚苯
板（XPS）薄抹灰外墙外保温系统材料》GB/T 30595 和《预拌砂
浆应用技术规程》JGJ/T 223 的有关规定外。尚应符合表 4.2.8 的
要求。
表 4.2.8
粘结砂浆性能指标
项目 单位 性能指标 试验方法
拉伸粘结强度 （与水泥砂浆） 原强度 MPa ≥0.6 GB /T 30595
耐水 强度 浸水 48h， 干燥 2h ≥0.3
浸水 48h， 干燥 7d ≥0.6
拉伸粘结强度 （与玻化微珠 浆料） 原强度 MPa ≥0.10
耐水 强度 浸水 48h，干燥 2h ≥0.06
浸水 48h，干燥 7d ≥0.10
拉伸粘结强度 （与挤塑板、石墨 挤塑板） 原强度 MPa ≥0.20
耐水 强度 浸水 48h， 干燥 2h ≥0.10
浸水 48h， 干燥 7d ≥0.20
可操作时间 h 1.5～4.0
4.2.9
界面处理剂应符合现行国家标准《挤塑聚苯板（XPS）薄
抹灰外墙外保温系统材料》GB/T 30595 的有关规定。
4.2.10
连接件应具有可靠的机械强度和耐久性。金属杆件采用直
径 8mm 螺纹钢筋，外端设置直径不小于 60mm 的锚固盘，锚固
盘内设金属片与螺纹钢端部焊接；穿过保温板部位的钢筋以及锚
固盘，用工程塑料热熔包覆。工程塑料应采用聚酰胺、聚乙烯或
13
标准
聚丙烯制成，不得使用回收再生材料；连接件内端未包覆工程塑
料部分锚入主体结构不小于 100mm。单个连接件抗拉承载力标准
值不应小于 0.60kN，圆盘抗拔力标准值不应小于 0.60 kN。试验
方法及要求应符合现行行业标准《外墙保温用锚栓》JG/T 366 的
规定。
4.3
配套材料
4.3.1
抗裂砂浆的性能指标除应符合现行行业标准《预拌砂浆应
用技术规程》JGJ/T 223 的有关规定外，尚应符合表 4.3.1 的规定。
表 4.3.1
抗裂砂浆性能指标
项目 单位 性能指标 试验方法
拉伸粘结强度 （与水泥砂浆） 标准状态 MPa ≥0.7 JG /T 158
浸水处理 ≥0.5
冻融循环处理 ≥0.5
拉伸粘结强度 （与玻化微珠 浆料） 标准状态 MPa ≥0.10
浸水 处理 浸水 48h， 干燥 2h ≥0.10
浸水 48h， 干燥 7d ≥0.10
冻融循环处理 ≥0.10
拉伸粘结强度 （与挤塑板、石 墨挤塑板） 标准状态 MPa ≥0.20
浸水 处理 浸水 48h， 干燥 2h ≥0.10
浸水 48h， 干燥 7d ≥0.20
冻融循环处理 ≥0.20
可操作时间 h ≥1.5
压折比 — ≤3.0
4.3.2
玻纤网的性能除应符合现行行业标准《建筑用混凝土复合
14
聚苯板外墙外保温材料》JG/T 228 中玻纤网的有关规定外，尚应
符合表 4.3.2 的要求。
表 4.3.2
玻纤网性能指标
项目 单位 性能指标 试验方法
