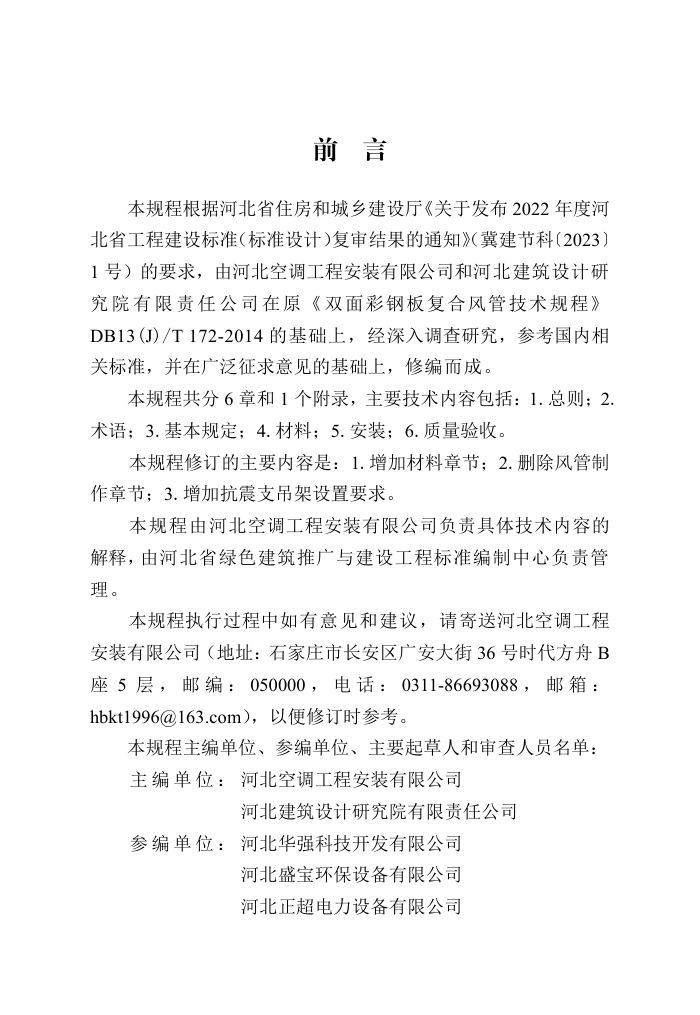

前
言
本规程根据河北省住房和城乡建设厅《关于发布 2022 年度河
北省工程建设标准（标准设计）复审结果的通知》
（冀建节科〔2023〕
1 号）的要求，由河北空调工程安装有限公司和河北建筑设计研
究 院 有 限 责 任 公 司 在原《 双面彩钢板复合风管技术规程》
DB13(J)/T 172-2014 的基础上，经深入调查研究，参考国内相
关标准，并在广泛征求意见的基础上，修编而成。
本规程共分 6 章和 1 个附录，主要技术内容包括：1.总则；2.
术语；3.基本规定；4.材料；5.安装；6.质量验收。
本规程修订的主要内容是：1.增加材料章节；2.删除风管制
作章节；3.增加抗震支吊架设置要求。
本规程由河北空调工程安装有限公司负责具体技术内容的
解释，由河北省绿色建筑推广与建设工程标准编制中心负责管
理。
本规程执行过程中如有意见和建议，请寄送河北空调工程
安装有限公司（地址：石家庄市长安区广安大街 36 号时代方舟 B
座 5 层 ， 邮 编 ： 050000 ， 电 话 ： 0311-86693088 ， 邮 箱 ：
hbkt1996@163.com），以便修订时参考。
本规程主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位 ： 河北空调工程安装有限公司
河北建筑设计研究院有限责任公司
参 编 单 位 ： 河北华强科技开发有限公司
河北盛宝环保设备有限公司
河北正超电力设备有限公司
河北燕赵蓝天板业集团有限责任公司
山东中威空调设备集团有限公司
河北爱康普恩空调检验检测有限公司
河北斯普瑞暖通空调设备有限公司
北京科技大学
河北省儿童医院
河北医科大学第二医院
主要起草人：刘俊良
房凡利 刘金旭 付会欣 祁新艳
王嘉飞
逯 涛 李 希 莘 亮 慕永华
周书君
高云娜
陈梅计 赵秀雷 高锁娟 丁伶云
杨红超 任少军 王一鸣 王思敏
孙映辉
安延杰
仉
宁
王 浩 刘军发 孙鹏盛 王晓宁
桑敏敏 郭建宏 夏云广 张 杰
付中坤 韩宝勇 韩宝君 范收保
李
帅 赵国尊 郝文义 郝文成 辛 民
周俊虎
张传义 时军杰 刘子辉 吴延鹏
李春娜
杜江曼 周立超 韩秋玲 丁 舟
孟建杰
审 查 人 员 ： 任洪国
刘 强 金普新 刁春峰 张建甫
张振强
尤占平
目 次
1 总则·······························································································1
2 术语·······························································································2
3 基本规定······················································································ 3
4 材料·······························································································4
5 安装·······························································································7
5.1 一般规定 ··············································································· 7
5.2 支、吊架制作与安装······························································10
5.3 风管安装··············································································· 14
6 质量验收···················································································· 17
6.1 一般规定··············································································· 17
6.2 主控项目··············································································· 17
6.3 一般项目··············································································· 19
附录 A 风管系统漏风量测试方法················································ 21
本规程用词说明················································································ 23
引用标准名录···················································································· 24
附：条文说明···················································································· 25
标准
Contents
1 General Provisions········································································1
2 Terms·····························································································2
3 Requirements················································································ 3
4 Material·························································································4
5 Installation···················································································· 7
5.1 General Requirement······························································7
5.2 Support and Hanger Installation and Production·······················10
5.3 Duct Installation··································································14
6 Quality Acceptance·····································································17
6.1 General Requirement····························································17
6.2 Dominant Item···································································· 17
6.3 General Item······································································· 19
Appendix A Air Leakage Test Method for Duct System·················21
Explanation of Wording in This Specification··································· 23
List of Quoted Standards···································································· 24
Addition：Explanation of Provisions················································ 25
1
总
则
1.0.1
为规范双面彩钢板复合风管的材料、安装和质量验收，做
到安全可靠、技术先进、经济合理，确保工程质量，制定本规程。
1.0.2
本规程适用于河北省建筑工程通风空调系统采用双面彩钢
板复合风管的材料、安装及质量验收。
1.0.3
风管材料、安装及质量验收除应符合本规程要求外，尚应
符合国家和河北省现行有关标准的规定。
1
标准
2 术 语
双面彩钢板复合风管
duct
double color steel plate composite air
2.0.1
双面彩钢板复合风管是由内外彩钢板和芯层材料组成的复合
风管。双面彩钢板复合风管在工厂内生产，现场安装。以下简称
风管。
2.0.2 风管配件 duct fittings
风管系统中的弯管、三通、四通、各类变径及异型管、导流
叶片和法兰等。风管配件在工厂内生产，现场安装。
2
3
基 本 规 定
3.0.1
风管的材料、安装及质量验收应按设计图纸、合同约定和
相关技术标准的规定执行，发生变更应有设计变更的通知书或技
术核定。
3.0.2
风管及配件制作与安装所采用的板材、型材以及其他主要
成品材料，应符合设计文件及国家现行相关产品标准的规定，并
具有出厂检验合格证明文件。
3.0.3
风管安装使用的主要工、机具机况应良好，防护用品应安
全可靠；计量器具及检测仪器精度应满足要求且稳定可靠，并在
有效检定期内。
3.0.4
风管应根据设计和相关验收规范的规定，进行风管强度和
严密性的测试。
3
标准
4
材
料
4.0.1
风管材料及整体的燃烧性能应符合现行国家标准《建筑材
料及制品燃烧性能分级》GB 8624 的规定。
4.0.2
风管彩钢板选用应符合《彩色涂层钢板及钢带》 GB/T
12754 的规定，表面不得有裂纹结疤划伤，不得有明显氧化层、
针孔、麻点起皮和涂层脱落等缺陷，且加工时不得损坏漆层，被
损坏部分应涂防腐漆料。涂层选择应满足《彩色涂层钢板及钢带》
GB/T 12754 的规定。
4.0.3
彩钢板的厚度应符合设计和国家现行产品标准的要求。当
设计无规定时，彩钢板的厚度应按表 4.0.3 选取。
表4.0.3
双面彩钢板风管板材厚度（mm）
风管边长尺寸 b 矩形风管
微压、低压、中压系统 高压系统
内板 外板 内板 外板
b≤500 0.30 0.30 0.35 0.30
500＜b≤1000 0.35 0.35 0.50 0.35
1000＜b≤2000 0.35 0.35 0.50 0.35
b＞2000 按设计
4.0.4
风管芯层材料应为不燃 A 级或难燃 B1 级，且对人体无害
的材料。芯层材料厚度不小于 25mm。
4.0.5
玻璃纤维材料作为隔热层应符合以下规定：
1
采用玻璃纤维材料作为隔热层的技术指标应符合表
4.0.5-1 的规定，且对人体无害，满足抗菌、抗霉等要求；外形尺
寸、密度偏差应符合现行国家标准《绝热用玻璃棉及其制品》GB/T
4
13350 的规定。当采用其他材料作为隔热材料时，其导热系数应
符合表 4.0.5-1 的规定。
表4.0.5-1
玻璃纤维板材技术指标
密度（kg/m3） 板厚（mm） 平均温度为 70±5℃ 时的导热系数 [W/(m·K)] 燃烧 性能 适用范围
≥80 20～25 ≤0.035 B1 级 工作压力小于或等于 1000Pa 的系统
2
玻纤板厚度的选择应满足空调风管最小热阻的要求，最小
热阻应满足表 4.0.5-2 的要求。
表4.0.5-2
室内空气调节风管绝热层的最小热阻
风管类型 适用介质温度 最小热阻 (m2·K/W)
冷介质最低温度 热介质最高温度
一般空调风管 15 30 0.81
低温风管 6 39 1.14
注：建筑物内环境温度：冷风时 26℃，暖风时 20℃。
4.0.6
风管复合成型使用的胶粘剂燃烧性能应符合难燃 B1 级及
以上，并应在使用期限内。胶粘剂应与风管材质相匹配，且应符
合卫生、环保的要求。
4.0.7
风管法兰选用与规格应符合下列规定：
1
法兰应采用 PVC（硬聚氯乙烯）槽型封闭法兰或铝合金
断桥隔热法兰。其中 PVC 法兰须采用无铅无毒复合稳定剂生产。
2
微压、低压、中压风管长边尺寸 b≤2000mm 时，采用 PVC
（硬聚氯乙烯）槽型封闭法兰；b＞2000mm 时，采用铝合金断桥
隔热法兰。
3
高压风管长边尺寸 b≤1000mm 时，采用 PVC（硬聚氯乙
5
标准
烯）槽型封闭法兰；当 b＞1000mm 时，采用铝合金断桥隔热法
兰。
4.0.8
法兰间的密封材料选用应符合下列规定：
1
风管接口的连接应严密牢固。法兰垫片厚度宜为 3mm～
5mm，不应凸入管内，不宜突出法兰外；垫片接口交叉长度不应
小于 30mm。
2
输送温度低于 70℃的空气，可用橡胶板、闭孔海绵橡胶
板、密封胶带或其他闭孔弹性材料。
3
当用于净化空调系统时：
1） 法兰密封垫应选用弹性好、不透气、不产尘、多孔且
闭孔的材料制作。不得采用乳胶海绵、泡沫塑料、厚
纸板等含开孔孔隙和易产尘、易老化的材料制作。密
封垫厚度宜为 5mm～8mm，一个系统中法兰密封垫的
性能和尺寸应相同。不得在密封垫表面刷涂料。
2） 法兰密封垫宜减少接头，接头应采用阶梯形或企口形
并避开螺栓孔，也可采用连续灌胶成型或冲压一体成
型的密封垫。
3） 法兰均匀压紧后，密封垫内侧应与风管内壁齐平。
4） 制作完成的风管，应进行二次清洁，经检查达到清洁
要求后应及时封口存放。
4.0.9
风管应具有满足抗震设防要求的抗震检测报告。
6
5
安
装
5.1
一 般 规 定
5.1.1
风管与部件安装前应具备下列施工条件：
1
施工组织设计已批准，采用的技术标准和质量控制措施文
件齐全；
2
风管及附属材料进场检验已合格，满足安装要求；
3
施工部位环境满足作业条件；
4
风管的安装坐标、标高、走向已经过技术复核，并应符合
设计要求；
5
安装施工机具已具备，满足安装要求；
6
核查建筑结构的预留孔洞位置、孔洞尺寸应满足套管要
求。
5.1.2
当采用 BIM 技术安装风管时，BIM 模型应符合下列要求：
1
选择 BIM 建模软件时，应保证模型后期应用数据传递的
准确性、完整性和有效性；
2
BIM 模型构件分类应包括关键参数、规格，构建连接及
安装方式；
3
采用 BIM 进行风管安装的项目，单个独立风管系统的所
有风管管段和风管部件均应按连接顺序编号，并印制条形码，同
时提供编号拼接图。在风管安装过程中，不宜出现风管现场二次
加工的情况。
5.1.3
风管系统施工前应与建设或总承包、监理、设计等单位就
风管安装预留孔洞及与消防系统、电系统、水系统等管路之间的
7
标准
位置进行核对，施工中应与土建及其他专业工种相互配合。通风
空调风管安装顺序：先上层后下层、先主干管后支管、先立管后
水平管。各专业管线安装原则：优先布置大截面管道；有压管道
避让无压管道等。
5.1.4
风管安装应符合下列规定：
1
按设计要求确定风管的规格尺寸及安装位置；
2
风管接口、风管连接阀门等部件的接口严禁安装在墙内或
楼板内；
3
风管及部件连接接口距墙面、楼板的距离不应影响操作，
风管沿墙体或楼板安装时，距墙面、楼板不小于 100mm；
4
风管与土建风道连接时，应采取风道预埋法兰或安装连接
件的形式，结合缝应填耐火密封填料，风道接口应牢固；
5
风道内严禁穿越和敷设各种管线；
6
固定室外立管的拉索，严禁与避雷针或避雷网连接；
7
风管测定孔应设置在不产生涡流区且便于测量和观察的
部位；吊顶内的风管测定孔部位应留有活动吊顶板或检查口。
5.1.5
当风管穿过需要封闭的防火、防爆的墙体或楼板时，必须
设置厚度不小于 1.6mm 的钢制防护套管；风管与防护套管之间应
采用不燃柔性材料封堵严密，封堵做法见有关国标图集，满足《建
筑防火封堵应用技术标准》GB/T 51410 的要求。在需要设置防火
阀的位置，在防火阀两侧各 2.0m 范围内的风管及其绝热材料应采
用不燃材料。
5.1.6
连接风管的阀部件安装位置及方向应符合设计要求，并便
于操作。
5.1.7
洁净空调系统风管安装应符合下列规定：
8
1
风管安装场地所用机具应保持清洁，安装人员应穿戴清洁
工作服、手套和工作鞋等。
2
经清洗干净包装密封的风管、静压箱及其部件，在安装前
不应拆封。安装时，拆开端口封膜后应随即连接，安装中途停顿
时，应将端口重新封好。
3
风管与洁净室吊顶、隔墙等围护结构的接缝处应严密。
5.1.8
风管穿出屋面处应设防雨装置，风管与屋面交接处应有防
渗水措施。屋面水平风管应设置不小于 0.005 的坡度，并在风管
最低点设排水装置。
5.1.9
在风管与部件安装的成品保护措施应符合下列规定：
1
严禁以风管作为支、吊架，不应将其他支、吊架焊在或挂
在风管法兰或风管支、吊架上；
2
风管在搬运和吊装就位时，应轻吊、轻放，不应拖拉、扭
曲；吊装作业使用钢丝绳捆绑时，应在钢丝绳与风管之间设置隔
离保护措施；
3
在风管上部空间进行油漆、粉刷等作业时，应对风管采取
遮盖等保护措施。
5.1.10
风管安装的安全和环境保护措施应符合下列规定：
1
风管提升时，应有防止施工机械、风管、作业人员突然坠
落、滑倒等事故的措施；
2
屋面风管、风帽安装时，应对屋面上的露水、霜、雪、青
苔等采取防滑保护措施；
3
整体风管吊装时，两端起吊速度应同步。
5.1.11
风管与风机、风机箱、空气处理机等设备相连处应设置柔
性短管，其长度为 150mm～300mm 或按设计规定。柔性短管不
9
标准
应作为找正、找平的异径连接管。风管穿越结构变形缝墙体的两
侧，应设置满足系统功能长度为 150mm～300mm 的柔性短管，
距离墙体宜为 150mm～200mm。
5.1.12
风管安装偏差应符合以下规定：
1
明装水平风管水平度偏差不得大于 3mm/m，总偏差不得
大于 20mm；
2
明装垂直风管垂直度偏差不得大于 2mm/m，总偏差不得
大于 20mm；
3
暗装风管位置应正确，无明显偏差。
5.1.13 通风与空调工程中的隐蔽工程，在隐蔽前应经监理或建设
单位验收及确认，必要时应留下影像资料。
5.2
支、吊架制作与安装
5.2.1
风管支、吊架的固定件、吊杆、横担和所有配件材料的使
用应满足设计要求，并应符合下列规定：
1
支、吊架应满足其承重要求；
2
支、吊架应固定在可靠的建筑结构上，不应影响结构安全；
3
严禁将支、吊架焊接在承重结构及屋架的钢筋上；
4
埋设支架的水泥砂浆应在达到强度后，再搁置管道。
5.2.2
支、吊架的预埋件应位置正确、牢固可靠，埋入部分应除
锈、除油污，并不得涂漆。支吊架外露部分应做防腐处理。
5.2.3
支、吊架的型钢材料选用应按风管、部件、设备的规格和
重量选用，并符合设计要求。当设计无要求时，在最大允许安装
间距下，风管吊架的型钢规格应符合表 5.2.3 的规定。
10
表5.2.3
水平风管吊架的最小规格（mm）
风管长边 b 吊杆直径 横担规格
角钢 冷弯槽型钢
b≤500 f8 ∠25×3 [50×30×1.5
500＜b≤1000 f8 ∠30×3 [50×30×2.0
1000＜b≤2000 f10 ∠40×4 [60×30×2.5
2000＜b≤2500 f10 ∠50×5 或[5 [60×30×2.5
b＞2500 按设计确定
5.2.4
风管支、吊架制作应符合以下规定：
1
对于有抗震要求的抗震设防烈度为6度及6 度以上地区的
建筑机电工程，应满足现行国家标准《建筑与市政工程抗震通用
规范》GB 55002 及《建筑机电工程抗震设计规范》GB 50981 的
要求。抗震支、吊架的材料、施工、验收、运行、维护等应按有
关国家现行规范或标准执行；
2
支、吊架的形式和规格应根据建筑结构和固定位置确定并
应符合设计和本规程要求；
3
支、吊架的制作宜采用机械加工，应对切割口进行打磨处
理，不得采用电气焊开孔或扩孔；
4
吊杆应平直，螺纹应完整、光洁，螺母与吊杆丝扣应咬合
紧密。
5.2.5
支、吊架制作与安装的成品保护措施应符合以下规定：
1
支、吊架制作完成后，应用钢刷、砂布进行除锈，并应清
除表面污物，再进行刷漆处理；
2
支、吊架明装时，应涂面漆；
3
管道成品支、吊架应分类单独存放，做好标识。
11
标准
5.2.6
支、吊架制作与安装的安全和环境保护措施应符合以下规
定：
1
支、吊架安装进行电锺操作时，严禁下方站人；
2
安装支、吊架用的梯子应完好、轻便、结实、稳固，使用
时应有人扶持；
3
脚手架应固定牢固，作业前应检查脚手板的固定。
5.2.7
支、吊架最大间距应满足设计要求，并应符合下列规定：
1
风管水平安装时，支、吊架最大间距应符合表 5.2.7 的规
定；
表 5.2.7
水平安装双面彩钢板复合风管支吊架间距（mm）
风管隔热层类 别 风管长边
≤500 500＜b≤1000 1000＜b≤1600 1600＜b≤2000
支吊架最大间距
玻璃纤维板 2800 2400 1800 1400
2
风管垂直安装时，支、吊架最大间距不大于 1200mm。
5.2.8
采用胀锚螺栓固定支、吊架时，应符合胀锚螺使用技术条
件的规定。胀锚螺栓宜水平安装于建筑主体的混凝土构件上，螺
栓至混凝土构件边缘的距离不应小于螺栓套管直径的 8 倍。螺栓
组合使用时，其间距不小于螺栓直径的 10 倍。螺栓孔直径和钻孔
深度应符合表 5.2.8 的规定，成孔后应对钻孔直径和钻孔深度进行
检查。
表5.2.8
常用胀锚螺栓的型号、钻孔直径和钻孔深度（mm）
胀锚螺栓种类 规格 螺栓总长 钻孔直径 钻孔深度
内螺纹胀锚螺栓 M6 M8 M10 M12 25 30 40 50 8 10 12 15 32～42 42～52 43～53 54～64
12
续表 5.2.8
胀锚螺栓种类 规格 螺栓总长 钻孔直径 钻孔深度
单胀管式胀锚螺栓 M8 M10 M12 95 110 125 10 12 18.5 65～75 75～85 80～90
双胀管式胀锚螺栓 M12 M16 125 155 18.5 23 80～90 110～120
5.2.9
当设计无规定时，支、吊架安装应符合下列规定：
1
靠墙或靠柱安装的水平风管宜用悬臂支架或斜撑支架；不
靠墙、柱安装的水平风管宜用托底吊架；长边小于 400mm 的风管
可采用吊带式吊架；
2
靠墙安装的垂直风管应采用悬臂托架或有斜撑支架；不靠
墙、柱穿楼板安装的垂直风管宜采用抱箍吊架，抱箍与风管应采
用螺栓固定，螺孔间距不应大于 120mm，螺母应位于风管外侧，
螺栓穿过的管壁处应进行密封处理；室外或屋面安装的立风管应
采用井架或拉索固定，拉索应固定在风管外加固圈或法兰的角钢
上。
5.2.10
风管支、吊架安装应符合下列规定：
1
支、吊架宜靠近风管连接件位置；
2
风管立面与吊杆的间隙不宜大于 50mm，吊杆距风管末端
不应大于 600mm；
3
水平弯管在 500mm 范围内应设置一个支吊架，支管距干
管 600mm 范围内应设置一个支吊架；
4
风管垂直安装时，其支架间距不应大于 1200mm，单根直
风管至少应设置 2 个固定点；
5
抱箍支架，折角应平直，抱箍应紧贴并箍紧风管。
13
标准
5.2.11
装配式管道支吊架应按设计要求及相关技术标准图集选
用。
5.2.12
综合支吊架应对各专业管线进行混合式综合布排与一体
式安装，依据管线综合布排与载荷信息选择恰当零部件，对综合
支吊架强度应核算。
5.3
