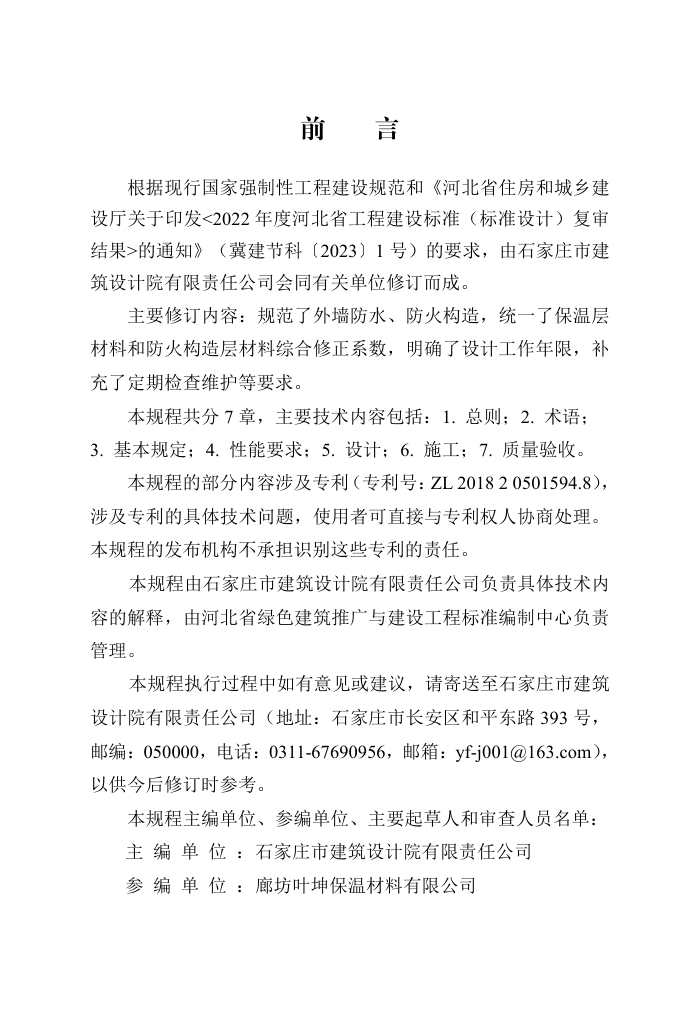

前
言
根据现行国家强制性工程建设规范和《河北省住房和城乡建
设厅关于印发<2022 年度河北省工程建设标准（标准设计）复审
结果>的通知》（冀建节科〔2023〕1 号）的要求，由石家庄市建
筑设计院有限责任公司会同有关单位修订而成。
主要修订内容：规范了外墙防水、防火构造，统一了保温层
材料和防火构造层材料综合修正系数，明确了设计工作年限，补
充了定期检查维护等要求。
本规程共分 7 章，主要技术内容包括：1. 总则；2. 术语；
3. 基本规定；4. 性能要求；5. 设计；6. 施工；7. 质量验收。
本规程的部分内容涉及专利（专利号：ZL 2018 2 0501594.8），
涉及专利的具体技术问题，使用者可直接与专利权人协商处理。
本规程的发布机构不承担识别这些专利的责任。
本规程由石家庄市建筑设计院有限责任公司负责具体技术内
容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责
管理。
本规程执行过程中如有意见或建议，请寄送至石家庄市建筑
设计院有限责任公司（地址：石家庄市长安区和平东路 393 号，
邮编：050000，电话：0311-67690956，邮箱：yf-j001@163.com），
以供今后修订时参考。
本规程主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位 ：石家庄市建筑设计院有限责任公司
参 编 单 位 ：廊坊叶坤保温材料有限公司
石家庄城图工程设计咨询有限责任公司
石家庄汇通工程建设监理有限公司
主 要 起 草 人 ：剧元峰
刘
松
李双亮
李 莉 王世宇 剧 佳 孙晓威
张鹏飞 王佳玉 朱凤奎 罗 琳
李广贺 吕志强 刘 军 郭 辉
金昌颢
张 鹏 周 骏 冯 探 许 虹
李
丛
冯俊捧
孙亚坤 刘雅楠 魏利哲 吕 停
张依格 霍 光 孟 晨 张树勇
梁浩佳
梁树霞 郧斌浩 寇艺凡 谷娟娟
白佳旭
贾 娟 刘立娜 杨 朔 王楚然
成
雪 韩凌云 封 超 陨亚军 王 涛
审 查 人 员 ：闫万军
刘 强 史永健 孙 彤 赵会超
魏 永 王宇鹏
修订审查人员：赵会超
徐志欣 张洪波 刘 强 魏 永
罗宝阁
张利新 李 永 蒋义平
目
次
1
总则............................................................................................ 1
2
术语............................................................................................ 2
3
基本规定.................................................................................... 4
4
性能要求.................................................................................... 6
4.1
系统........................................................................................ 6
4.2
主要材料................................................................................. 8
4.3
配套材料................................................................................16
5
设计.......................................................................................... 19
5.1
一般规定............................................................................... 19
5.2
设计要点............................................................................... 21
6
施工.......................................................................................... 23
6.1
一般规定............................................................................... 23
6.2
施工要点............................................................................... 24
6.3
运输及贮存............................................................................27
6.4
成品保护............................................................................... 28
6.5
安全操作要求........................................................................ 28
6.6
环保措施............................................................................... 29
7
质量验收.................................................................................. 30
7.1
一般规定............................................................................... 30
7.2
主控项目............................................................................... 32
7.3
一般项目............................................................................... 34
标准
本规程用词说明............................................................................ 37
引用标准名录................................................................................ 38
附：条文说明................................................................................ 41
Contents
1
General Provisions.....................................................................1
2
Terms.......................................................................................... 2
3
Basic Requirements...................................................................4
4
Characteristics Requirements....................................................6
4.1
System.....................................................................................6
4.2
Main Materials.........................................................................8
4.3
Supporting Materials............................................................... 16
5
Design.......................................................................................19
5.1
General Requirements............................................................. 19
5.2
Design Points.........................................................................21
6
Construction..............................................................................23
6.1
General Requirements............................................................. 23
6.2
Construction Points.................................................................24
6.3
Transportation and Storage......................................................27
6.4
Finished Product Protection.....................................................28
6.5
Safe Operation Requirements...................................................28
6.6
Environmental Protection Measures..........................................29
7
Quality Acceptance..................................................................30
7.1
General Requirements............................................................. 30
7.2
Dominant Items......................................................................32
7.3
General Items.........................................................................34
标准
Explanation of Wording in this Specfication............................ 37
List of Quoted Standards.............................................................38
Addition：Explanation of Provisions..........................................41
1
总
则
1.0.1
为规范梯形槽复合保温板在建筑外墙外保温工程中的应
用，做到安全适用、技术先进，保证工程质量，制定本规程。
1.0.2
本规程适用于河北省抗震设防烈度不大于 8 度和建筑高度
不大于 100m 的新建、扩建的民用建筑中采用梯形槽复合保温板
的外墙外保温工程的设计、施工及质量验收。
1.0.3
梯形槽复合保温板的设计、施工及质量验收除应符合本规
程的规定外，尚应符合国家和河北省现行有关标准的规定。
1
标准
2 术 语
梯 形 槽 复 合 保 温 板 系 统
insulation composite panel system
trapezoidal groove thermal
由抹面层、梯形槽复合保温板构成，并通过连接件与现浇混
凝土基层墙体形成有效连接，起保温、防护作用的构造系统。
梯形槽复合保温板
composite panel
trapezoidal groove thermal insulation
2.0.1
2.0.2
在工厂预制成型，用于建筑外墙外保温的板状制品。由防护
层、保温层、底衬和按需要设置的防火材料层、粘结层等组成。
2.0.3 保温层 thermal insulation layer
由保温材料组成，在梯形槽复合保温板系统中起主要保温作
用的构造层。
2.0.4 防护层 protective layer
位于梯形槽复合保温板的外侧，起到平衡层间应力应变、提
高防火安全性和储运时保护作用的抗裂砂浆构造层。
2.0.5
防火材料层 fire material layer
位于梯形槽复合保温板的保温层外侧，由轻质防火保温浆料
或热固复合聚苯板材料组成，起防火保护作用的构造层。
2.0.6
防火构造层 fire structural layer
由防护层和防火材料层组成、总厚度不小于 50mm，具有提
高梯形槽复合保温板系统防火性能和防止火焰沿外墙面蔓延的构
造层。
2.0.7 底衬 bottom lining
2
位于梯形槽复合保温板的内侧，起到平衡层间应力应变、改
善与基层黏结性能、提高防火安全性和储运时保护作用的抗裂砂
浆构造层。
2.0.8 抹面层 rendering coat
抹在梯形槽复合保温板外表面，中间夹有耐碱网布，具有防
裂、防水、抗冲击和防火作用的构造层。
2.0.9 抗裂砂浆 anti-crack mortar
由高分子聚合物、水泥、砂为主要材料配制而成的具有良好
抗变形能力和黏结能力的聚合物砂浆。
轻 质 防 火 保 温 浆 料
fireproofing
lightweight insulating mortar for
2.0.10
由可再分散胶粉、无机胶凝材料、外加剂等制成的胶粉料与
以聚苯颗粒等为轻骨料复合而成的保温灰浆。
2.0.11 连接件 cross structure
采用金属材料与工程塑料复合（热熔合）的结构形式，将梯
形槽复合保温板与基层墙体进行有效连接的专用构件。
3
标准
3
基本规定
3.0.1
梯形槽复合保温板系统工程应采用预制构件、定型产品或
成套技术，并应具备同一供应商提供配套的组成材料和型式检验
报告。型式检验报告应包括配套组成材料的名称、生产单位、规
格型号、主要性能参数。外保温系统型式检验报告还应包括耐候
性和抗风压性能检验项目。
3.0.2
梯形槽复合保温板在运输和进场堆放过程中，应采取防护
措施，不可重压或与锋利物品碰撞。产品应放在干燥通风处贮存，
不应露天长期暴晒、避免雨水侵蚀。
3.0.3
梯形槽复合保温板系统应与基层墙体可靠连接。在基层正
常变形以及承受自重、风荷载和室外气候的长期反复作用下，不
应产生裂缝、空鼓，在正常使用中或设防地震时不应发生脱落。
3.0.4
梯形槽复合保温板系统应具有防水渗透功能和透气功能，
各组成部分应具有物理—化学稳定性，所有组成材料应彼此相容
并应具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，外
保温工程还应具有防生物侵害性能。
3.0.5
梯形槽复合保温板使用高度及其系统防火性能应符合现行
国家标准《建筑防火通用规范》GB 55037 和《建筑设计防火规范》
GB 50016 的相关规定，且应具有防止火焰沿外墙面蔓延的能力。
3.0.6
梯形槽复合保温板系统保温、隔热和防潮性能应符合现行
国家标准《民用建筑热工设计规范》GB 50176 和河北省相关标准
的规定。
4
3.0.7
梯形槽复合保温板施工及质量控制要求应符合现行国家标
准《建筑与市政工程施工质量控制通用规范》GB 55032 的相关规
定。
3.0.8
梯形槽复合保温板系统工程施工现场的防火要求应符合现
行国家标准《建筑防火通用规范》GB 55037 和《建设工程施工现
场消防安全技术规范》GB 50720 的相关规定。
3.0.9
当梯形槽复合保温板系统工程施工区域动用电气焊、砂轮
等明火时，应确保梯形槽复合保温板防护层完整无裸露。不得在
梯形槽复合保温板切割断面和裸露部位处进行电气焊接和明火作
业。
3.0.10
施工用照明等发热设备通过梯形槽复合保温板时，应采取
保护措施。电气线路不应穿越或敷设在梯形槽复合保温板的保温
材料中；必须穿越或敷设时，应采取穿金属管并在金属管周围采
用不燃隔热材料进行防火隔离等防火保护措施。设置开关、插座
等电器配件的部位周围应采取不燃隔热材料进行防火隔离等防火
保护措施。
3.0.11
施工现场应配置灭火器材与设施，作业前应对相关施工人
员进行防火安全教育培训。
3.0.12
在正确使用和正常维护的条件下，采用 FC〢 型梯形槽
复合保温板的系统设计工作年限不应少于 25 年；采用 FC〣 型、
FC〤 型梯形槽复合保温板的系统设计工作年限应符合设计要
求。
3.0.13
梯形槽复合保温板的检测报告应满足下列要求：
1
保温芯材检测必须满足陈化期要求；
5
标准
2
保温芯材和保温复合板检测报告必须为抽样检测；
3
检测报告的各项指标应为同一批次的材料、在同一份检测
报告中体现。
3.0.14
现浇混凝土施工时应设置常规模板。梯形槽复合保温板产
品出厂前，应按照绿色施工要求，结合施工图和现场实际尺寸进
行排板设计和加工。
3.0.15
梯形槽复合保温板系统应定期检查，出现渗漏、破损、脱
落现象时，应进行修复。
3.0.16
本规程在防火构造层中采用岩棉制品时，岩棉制品除应符
合本规程的规定外，尚应符合国家现行标准《建筑外墙外保温用
岩棉制品》GB/T 25975 和《岩棉薄抹灰外墙外保温工程技术标准》
JGJ/T 480 的相关规定。
6
4
性能要求
4.1
系
统
4.1.1
梯形槽复合保温板系统基本构造应符合表 4.1.1 的规定。
表 4.1.1
梯形槽复合保温板系统基本构造
外 饰 面 层 ① 透 气 型 防 水 层 ② 系统基本构造 基 层 墙 体 ⑤ 内 饰 面 层 ⑥ 构造示意图
抹 面 层 ③ 复合 保温板 ④
柔 性 耐 水 腻 子 + 涂 料 按 工 程 设 计 10mm 厚抗 裂砂 浆压 入两 层玻 纤网 FC-A 型 或 FC-B 型、 FC-C 型 梯形槽复 合保温板 现 浇 钢 筋 混 凝 土 混 合 砂 浆 或 按 工 程 设 计
4.1.2
梯形槽复合保温板系统性能指标应符合表 4.1.2 的规定。
表 4.1.2
梯形槽复合保温板系统性能要求
项目 单位 性能要求 试验方法
耐候性 MPa 外观无空鼓、剥落或脱落等破坏，无渗水裂缝； 系统各构造层间拉伸粘结强度不小于 0.10 ，且 破坏不得发生在各构造层界面 JGJ 144
7
标准
续表 4.1.2
项目 单位 性能要求 试验方法
耐冻融性 MPa 80 次冻融循环后，外观无空鼓、脱落、无渗水 裂缝；系统拉伸粘结强度不小于 0.10 JGJ 144
吸水量 g/m2 ≤500
抗冲击性 - 建筑物首层墙面以及门窗口等易受碰撞部位： 10J 级；建筑物二层以上墙面等不易受碰撞部 位：3J 级
水蒸气 透过性能 g/( m2·h) 岩棉条≥1.67，其它保温层≥0.85,且防护层水 蒸气透过量大于保温层水蒸气透过量
抹面层 不透水性 - 2h 不透水
热阻 (m2·K)/W 符合设计要求
抗风荷载 性能 kPa/m2 符合设计要求 GB/T 36585
注：保温系统设计带有防火构造时，应检查防火构造是否符合设计要求和国家现行有关标
准要求，并对带有防火构造的系统进行耐火极限试验。
4.2
主要材料
4.2.1
梯形槽复合保温板沿保温板（岩棉条除外）外侧面长向通
长开设梯形槽，梯形槽内宽 12mm，外宽 6mm，深 8mm，槽中心
间距 150mm（图 4.2.1-1）。
8
图 4.2.1-1
保温层（板）梯形槽构造示意图
梯形槽复合保温板按构造分为 FC〢 型、FC〣 型、FC〤
型（图 4.2.1-2）。
(a)
FC〢 型 (b) FC〣 型 (c) FC〤 型
图 4.2.1-2
梯形槽复合保温板构造示意图
1-防护层 1（10mm 厚抗裂砂浆，中间压入两层耐碱网布）；2-防护层 2（5mm 厚抗裂砂浆，
中间压入耐碱网布）； 3-防火材料层 1（45mm 厚轻质防火保温浆料）；4-防火材料层 2
（45mm 厚 TEPS 板）； 5-粘结层（2mm 厚粘结砂浆）；6-保温层 1（TEPS、岩棉条）；
7-保温层 2（XPS、GXPS）；8-底衬 1（3mm 厚抗裂砂浆，中间压入耐碱网布）；
9-底衬 2（5mm 厚抗裂砂浆，中间压入耐碱网布）
4.2.2
梯形槽复合保温板的性能指标应符合表 4.2.2 的规定。
表 4.2.2
梯形槽复合保温板性能指标
项目 单位 性能指标 试验方法
单位面积质量 FC—A 型 kg/m2 ≤40 JG/T 480
FC—B 型 ≤40
FC—C 型 ≤40
9
标准
续表 4.2.2
项目 单位 性能指标 试验方法
拉伸粘结强度 原强度 MPa ≥0.10 JG/T 480
耐水强度
耐冻融强度
湿度变形 % 面层≤0.07
抗冲击性 - 用于建筑物首层：10J 级； 其它层：3J 级
吸水量 g/m2 ≤500
不透水性 - 防护层内侧未渗透
热阻 (m2·K)/W 符合设计要求
水蒸气 透过性能 有机保温材料 g/( m2·h) 防护层水蒸气透过量≥0.85
岩棉条 防护层水蒸气透过量≥1.67
其它保温材料 防护层水蒸气透过量 ＞保温层水蒸气透过量
抗弯荷载 N 不小于 1.5 倍板材自重 JG/T 287
4.2.3
梯形槽复合保温板主要规格尺寸应符合表 4.2.3 的规定。
表 4.2.3
梯形槽复合保温板的规格尺寸（mm）
板类型 长度 宽度 厚度
标准板 1200，2400，3000 600，1200 根据热工计算确定
非标准板 按设计要求制作，且宽度≥200。
注：岩棉条 FC〢 型板尺寸仅为 1200mmx600mm。
4.2.4
梯形槽复合保温板的表面应平整、无裂纹、无夹杂物、无
油污；板边应平直、完整，无掉角、缺棱。其尺寸允许偏差应符
合表 4.2.4 的规定。
10
表 4.2.4
尺寸允许偏差（mm）
项目 允许偏差 试验方法
长度 ±2 JG/T 480
宽度 ±2
厚度 ＋2.0，0.0
对角线差 3
板面平整度 ≤2.0
注：1
本表的允许偏差值以 1200mm×600mm 板为标准；
2
梯形槽复合保温板出厂前应六面包覆，板的四个侧面或多个侧面应喷涂水泥基聚合
物砂浆，不得裸露 B1 级保温材料。
4.2.5
热固复合聚苯乙烯泡沫保温板（TEPS）的性能指标除应符
合现行行业标准《热固复合聚苯乙烯泡沫保温板》JG／T 536 中 G
型热固复合聚苯板（050 级）的有关规定外，尚应符合表 4.2.5 的
要求。
表 4.2.5
热固复合聚苯乙烯泡沫保温板（TEPS）性能指标
项目 单位 性能指标 试验方法
表观密度 kg/m3 140～200 GB/T 5486
抗压强度 MPa ≥0.2 GB/T 8813
体积吸水率 % ≤8 JG/T 536
吸水量 g/m2 ≤500 JG/T 480
导热系数（25℃） W/（m·K） ≤0.050 GB/T 10294
垂直于板面方向的抗拉强度 MPa ≥0.10 GB/T 29906
干燥收缩率 % ≤0.3 JG/T 536
软化系数 - ≥0.7 GB/T 20473
抗折强度 MPa ≥0.20 GB/T 5486
燃烧性能级别 - A（A2）级 GB 8624
11
标准
4.2.6
岩棉条的性能指标除应符合现行国家标准《建筑外墙外保
温用岩棉制品》GB/T 25975 的相关规定外，还应符合表 4.2.6 的
规定。
表 4.2.6
岩棉条性能指标
项目 单位 性能指标 试验方法
密度 kg/m3 ≥100 GB/T 5480
垂直于表面抗拉强度 kPa ≥100 GB/T 25975
压缩强度 kPa ≥40 GB/T 13480
导热系数（25℃±2℃） W/（m·K） ≤ 0.046 GB/T 10295
憎水率 % ≥98 GB/T 10299
吸水量 部分浸入 24h kg/m2 ≤0.5 GB/T 30805
部分浸入 28d ≤1.5 GB/T 30807
尺寸稳 定性 1 （70±2）℃下 48h % 长、宽、厚的相 对变化率≤1.0 GB/T 8811
2 （70±2）℃、（90 ±5）%RH 下 48h
质量吸湿率 % ≤1.0 GB/T 5480
酸度系数 — ≥1.8 GB/T 5480
湿热抗拉强度保留率 % ≥50 GB/T 30804
横向剪切强度标准值 kPa ≥20 GB/T 32382
横向剪切模量 Mpa ≥1.0
燃烧性能等级 - A 级 GB 8624
粒径﹥0.25mm 渣球含量 % ≤4.0 GB/T 5480
纤维平均直径 μm ≤5.0 GB/T 5480
注：尺寸稳定性中的试验条件有 2 种，第 2 种适用于高湿、高温气候条件。
12
4.2.7
轻质防火保温浆料（聚苯颗粒浆料）的性能除应符合现行
行业标准《建筑用混凝土复合聚苯板外墙外保温材料》JG/T 228
的有关规定外，尚符合表 4.2.7 的要求。
表 4.2.7
轻质防火保温浆料（聚苯颗粒浆料）性能指标
项目 单位 性能指标 试验方法
干表观密度 kg/m3 250～350 GB/T 5486
抗压强度 MPa ≥0.30
软化系数 - ≥0.6
导热系数 W/(m·K) ≤0.075 GB/T 10294
线性收缩率 % ≤0.3 JGJ/T 70
抗拉强度 MPa ≥0.10 JG/T 228
拉伸粘结强度 （与水泥砂浆） 标准状态 MPa ≥0.10 JG/T 228
浸水处理
拉伸粘结强度 （与挤塑板、石墨挤塑板） 标准状态 MPa ≥0.10
浸水处理
燃烧性能等级 - A 级 GB 8624
4.2.8
挤塑板（XPS）的性能指标应符合表 4.2.8 的规定。
表 4.2.8
挤塑板（XPS）性能指标
项目 单位 性能指标 试验方法
密度 kg/m3 22～35 GB/T 6343
垂直板面抗拉强度 MPa ≥0.20 GB/T 30595
导热系数 W/(m·K) ≤0.030 GB/T 10294
吸水率 % ≤1.5 GB/T 8810
13
标准
续表 4.2.8
项目 单位 性能指标 试验方法
尺寸稳 定性 1 （70±2）℃下 48h % 长、宽、厚变化 ≤1.2 GB/T 8811
2 （70±2）℃、（90 ±5）%RH 下 48h 长、宽、厚变化 ≤1.5
压缩强度 MPa ≥0.20 GB/T 8813
弯曲变形 mm ≥15 GB/T 8812
透湿性能 ng/(Pa·m·s) 1.5～3.5 QB/T 2411
燃烧性能 燃烧性能等级 - B1 级 GB 8624
氧指数 % ≥30 GB/T 2406
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温气候
条件；
2
挤塑板出厂前应在自然条件下陈化不少于 28d；
3
不得掺加非本厂挤塑板产品的回收料，应双面去皮或双面开槽；
4
挤塑板的粘结面应在加工前满涂界面处理剂。
4.2.9
石墨挤塑板（GXPS）的性能指标应符合表 4.2.9 的规定。
表 4.2.9
石墨挤塑板（GXPS）性能指标
项目 单位 性能指标 试验方法
密度 kg/m 3
30～38 GB/T 6343
垂直板面抗拉强度 MPa ≥0.20 GB/T 30595
导热系数 W/(m·K) ≤0.024 GB/T 10294
吸水率 % ≤1.5 GB/T 8810
尺寸稳 定性 1 （70±2）℃下 48h % 长、宽、厚变化 ≤1.2 GB/T 8811
