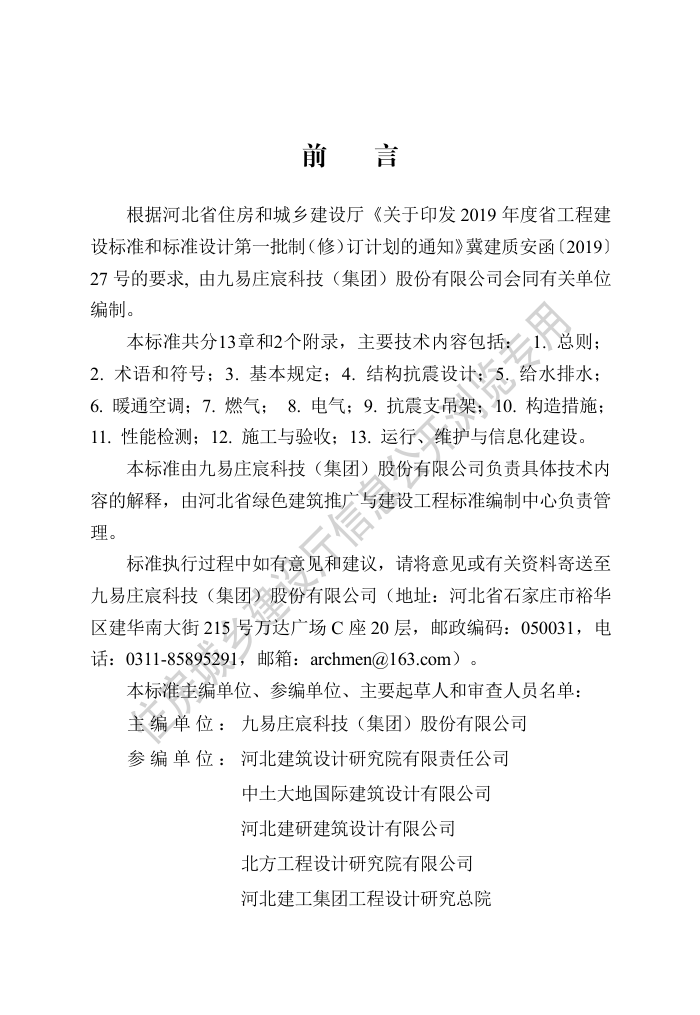

前
言
根据河北省住房和城乡建设厅《关于印发 2019 年度省工程建
设标准和标准设计第一批制（修）订计划的通知》冀建质安函〔2019〕
27 号的要求, 由九易庄宸科技（集团）股份有限公司会同有关单位
编制。
本标准共分13章和2个附录，主要技术内容包括： 1. 总则；
2. 术语和符号；3. 基本规定；4. 结构抗震设计；5. 给水排水；
6. 暖通空调；7. 燃气； 8. 电气；9. 抗震支吊架；10. 构造措施；
11. 性能检测；12. 施工与验收；13. 运行、维护与信息化建设。
本标准由九易庄宸科技（集团）股份有限公司负责具体技术内
容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管
理。
标准执行过程中如有意见和建议，请将意见或有关资料寄送至
九易庄宸科技（集团）股份有限公司（地址：河北省石家庄市裕华
区建华南大街 215 号万达广场 C 座 20 层，邮政编码：050031，电
话：0311-85895291，邮箱：archmen@163.com）。
本标准主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位 ： 九易庄宸科技（集团）股份有限公司
参 编 单 位 ： 河北建筑设计研究院有限责任公司
中土大地国际建筑设计有限公司
河北建研建筑设计有限公司
北方工程设计研究院有限公司
河北建工集团工程设计研究总院
安固士（天津）建筑材料有限公司
四川天宇坤建空调设备有限公司
新力紧科技（深圳）有限公司
深圳优力可科技股份有限公司
盛年科技有限公司
主要起草人：潘书通
未丽平
甄志禄
李铁钢
李厚旺
李振国
杨高泽
王
鹏
程德君
方培强
姚
程
练永派
谢家明
王亚珍
金
钊
褚雪峰
王任戌
米永超
韩
宁
刘利红
刘银梅
吴
婷
马
卿
张
娜
李彩华
侯云贵
齐津涛
刘
丹
马学平
张德鹏
郑
玫
郝大伟
史永健
张永园
高
志
全家宁
马
琳
金
蕾
侯江锐
闫晓丽
许沸然
审 查 人 员 ：赵会超
剧元峰
宫海军
刘
强
赵
才
屈卫泉
李泽平
目
次
1
总则.................................................................................................1
2
术语和符号..................................................................................... 2
2.1
术语............................................................................................2
2.2
符号............................................................................................3
3
基本规定......................................................................................... 5
4
结构抗震设计................................................................................. 8
4.1
场地影响.....................................................................................8
4.2
地震影响.....................................................................................8
4.3
地震作用计算.............................................................................. 9
4.4
建筑机电工程设施和支吊架抗震要求...........................................13
5
给水排水....................................................................................... 15
5.1
室内给水排水....................................................................................... 15
5.2
建筑小区、单体建筑室外给水排水.....................................................16
6
暖通空调....................................................................................... 19
6.1
供暖、通风与空气调节系统................................................................ 19
6.2
建筑小区、单体建筑室外热力系统.....................................................21
7
燃气............................................................................................... 23
8
电气...............................................................................................25
8.1
系统和装置的设置................................................................................25
8.2
机房位置选择....................................................................................... 25
8.3
设备安装...............................................................................................25
8.4
导体选择及线路敷设............................................................................27
9
抗震支吊架................................................................................... 29
标准
9.1
材料和分类........................................................................................... 29
9.2
抗震支吊架计算....................................................................................29
9.3
抗震支吊架设计....................................................................................31
10
构造措施..................................................................................... 34
10.1
一般规定.............................................................................................34
10.2
构造型式.............................................................................................34
10.3
抗震锚固与连接..................................................................................35
11
性能检测..................................................................................... 36
11.1
一般规定............................................................................................. 36
11.2
检测要求............................................................................................. 36
12
施工与验收................................................................................. 38
12.1
一般规定.............................................................................................38
12.2
施工准备.............................................................................................39
12.3
施工.....................................................................................................40
12.4
验收.....................................................................................................42
13
运行、维护与信息化建设...........................................................44
13.1
运行与维护......................................................................................... 44
13.2
信息化建设......................................................................................... 44
附录 A
抗震支吊架节点计算书......................................................46
附录 B
荷载计算书..........................................................................47
本标准用词说明................................................................................. 48
引用标准名录..................................................................................... 49
附：条文说明..................................................................................... 51
Contents
1
General Provisions.......................................................................... 1
2
Terms and Symbols........................................................................2
2.1
Terms..........................................................................................2
2.2
Symbols.......................................................................................3
3
Basic Regulations............................................................................5
4
Seismic design of structures.......................................................... 8
4.1
Site Influence...............................................................................8
4.2
Earthquake Motion Influence..........................................................8
4.3
Calculation for Earthquake Action..................................................9
4.4
Seismic Requirements of Electrical and Mechanical Facilities and
Brackets in Buildings.................................................................13
5
Water Supply and Drainage.........................................................15
5.1
Indoor Water Supply and Drainage.....................................................15
5.2
Building Quarters and Outdoor Water Supply and Drainage.............16
6
HVAC............................................................................................19
6.1
Heating Ventilation and Air Conditioning Systems.............................19
6.2
Outdoor thermal system of building district and single building......21
7
Gas.................................................................................................23
8
Building Electricity....................................................................... 25
8.1
Settings of System and Equipments.............................................25
8.2
Location Options of Engine Rooms.............................................25
8.3
Equipments Installation............................................................... 25
8.4
Conductor Selection and Line Laying.......................................... 27
9
Seismic Brackets and Hangers.................................................... 29
标准
9.1
Materials and Classification.........................................................29
9.2
Calculation for Seismic Brackets and Hangers..............................29
9.3
Design for Seismic Brackets and Hangers....................................31
10
Tectonic measure........................................................................ 34
10.1
General Regulations..................................................................34
10.2
Tectonic form.......................................................................... 34
10.3
Seismic Anchorage and connection.............................................35
11
Performance test..........................................................................36
11.1
General Regulations..................................................................36
11.2
Testing requirements................................................................. 36
12
Construction and acceptance............................................................. 38
12.1
General Regulations..................................................................38
12.2
Construction preparation............................................................39
12.3
Construction.............................................................................40
12.4
Acceptance Check.................................................................... 42
13
Operation, maintenance and information construction...........................44
13.1
Operation and maintenance........................................................44
13.2
Information Construction........................................................... 44
Appendix A
Calculation Book of Aseismatic Support and
Hanger Node...................................................................46
Appendix B
Load Sheet.....................................................................47
Explanation of Wording in This Standard........................................48
List of Quoted Standards...................................................................49
Addition: Explanation of Provisions..................................................51
1
1
总
则
1.0.1
为提高河北省建筑机电工程抗震水平，做到安全可靠、技术
先进、经济合理、维护管理方便，结合河北省实际，制定本标准。
1.0.2
本标准适用于河北省抗震设防烈度为 6 度至 8 度的建筑机电
工程抗震设计、施工及验收。
1.0.3
按本标准进行的建筑机电工程设施抗震设计应达到以下要求，
且不低于设计要求。
1
当遭受低于本地区抗震设防烈度的多遇地震影响时，机电
工程设施一般不受损坏或不需修理可继续运行；
2
当遭受相当于本地区抗震设防烈度的地震影响时，机电工
程设施可能损坏，经一般修理或不需修理可继续运行；
3
当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电
工程设施不至于严重损坏，危及生命。
1.0.4
抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程必须进
行抗震设计，并应与建筑工程同步设计、同步施工、同步验收。
1.0.5
建筑机电工程抗震设计、施工、验收及维护除应符合本标准
外，尚应符合国家及河北省现行有关标准的规定。
标准
2
2
术语和符号
2.1
术
语
2.1.1
抗震设防烈度
seismic precautionary intensity
按国家规定的权限批准作为一个地区抗震设防依据的地震烈
度。一般情况，取 50 年内超越概率 10％的地震烈度。
2.1.2
抗震设防标准
seismic precautionary criterion
衡量抗震设防要求高低的尺度，由抗震设防烈度或设计地震动
参数及建筑抗震设防类别确定。
2.1.3
地震作用
earthquake action
由地震动引起的结构动态作用，包括水平地震作用和竖向地震
作用。
2.1.4
建筑机电工程抗震
Earthquake Resistance of building
mechanical and electrical engineering
建筑机电工程抗震涵盖设备抗震、设备支架抗震以及设备吊架
抗震。本标准仅涉及设备支架抗震以及设备吊架抗震。
2.1.5
抗震支承
seismic support
与建筑结构体可靠连接，以承担地震作用为主的机电工程抗震
体系。
2.1.6
抗震支吊架
seismic bracing
与建筑结构体可靠连接，并能承担地震作用的支吊架。
2.1.7
侧向抗震支吊架
lateral seismic bracing
斜撑与管道横截面平行的抗震支吊架。
2.1.8
纵向抗震支吊架
longitudinal seismic bracing
3
斜撑与管道横截面垂直的抗震支吊架。
2.1.9
单管(杆)抗震支吊架
single tube seismic bracing
由一根承重吊架和抗震斜撑组成的抗震支吊架。
2.1.10
门型抗震支吊架
door-shaped seismic bracing
由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。
2.1.11
抗震连接构件
structure connecting component
用于连接抗震斜撑的单独或组合的构件。
2.1.12
抗震斜撑
seismic diagonal bracing
通过斜撑将地震水平作用力传递给建筑结构的构件。
2.1.13
螺杆紧固件
rod stiffener
能加紧杆件并使其抗弯能力与稳固性能提高的装置。
2.1.14
设计基本地震加速度
design basic acceleration of
ground motion
50 年设计基准期超越概率 10％的地震加速度的设计取值。
2.1.15
设计特征周期
design characteristic period of ground motion
抗震设计用的地震影响系数曲线中，反映地震震级、震中距和
场地类别等因素的下降段起始点对应的周期值。
2.1.16
重要机房
important room
地震发生时，对建筑工程造成重大的人员伤亡、财产损失和严
重的功能影响的机房。
2.2
符
号
2.2.1
作用和作用效应
F —— 最不利方向施加于机电工程设施重心处的水平地
震作用标准值；
标准
4
G —— 非结构构件的重力；
SGE —— 重力荷载代表值的效应；
SEhk —— 水平地震作用标准值的效应；
S —— 机电工程设施或构件内力组合的设计值。
2.2.2
抗力和材料性能
R —— 构件承载力设计值；
[θe] —— 弹性层间位移角限值；
βs —— 建筑机电工程设施或构件的楼面反应谱值。
2.2.3
几何参数
h —— 计算楼层层高；
l —— 水平管线侧向及纵向抗震支吊架间距；
l0 —— 抗震支吊架的最大间距；
L —— 距下一纵向抗震支吊架间距；
L1 —— 纵向抗震支吊架间距；
L2 —— 侧向抗震支吊架间距。
2.2.4
计算系数
γ —— 非结构构件功能系数；
η —— 非结构构件类别系数；
ζ1 —— 状态系数；
ζ2 —— 位置系数；
αmax —— 地震影响系数最大值；
γG —— 重力荷载分项系数；
γEh —— 水平地震作用分项系数；
αEk —— 水平地震力综合系数；
k —— 抗震斜撑角度调整系数。
5
3
基本规定
3.0.1
建筑机电工程设施与建筑结构的连接构件和部件的抗震措施
应根据设防烈度、建筑使用功能、建筑高度、结构类型、变形特征、
设施所处位置和运行要求及现行国家标准《建筑与市政工程抗震通
用规范》GB 55002、《建筑抗震设计规范》GB 50011、《非结构构
件抗震设计规范》JGJ 339 的有关规定，经综合分析后确定。
3.0.2
建筑机电工程重要机房不应设置在抗震性能薄弱的部位；建
筑机电设备不应设置在可能导致其使用功能障碍等二次灾害的部位；
设防地震下需要连续工作的附属设备，应设置在建筑结构地震反应
较小的部位；对于有隔振装置的设备，当发生地震时连接件不得破
坏，并应防止设备和建筑结构发生谐振现象。
3.0.3
建筑机电工程设施的支、吊架应具有足够的刚度和承载力，
支、吊架与建筑结构应有可靠的连接和锚固，满足受灾时设备功能
不能中断或灾后迅速恢复的要求。
3.0.4
建筑机电工程管道穿越结构墙体的洞口设置，应尽量避免穿
越主要承重结构构件。管道和设备与建筑结构的连接，应具有足够
的变形能力，以满足相对位移的需要。
3.0.5
建筑附属机电设备的基座或支架，以及相关连接件和锚固件
应具有足够的刚度和强度，应能将设备承受的地震作用全部传递到
建筑结构上。
建筑结构中，用以固定建筑附属机电设备预埋件、锚固件的部
位，应采取加强措施，以承受附属机电设备传给主体结构的地震作
用。
3.0.6
建筑机电工程设施抗震设计应以建筑结构设计为基准，对与
标准
6
建筑结构的连接件应采取措施进行设防。
3.0.7
各类建筑工程的附属机电设备，除下列情况外，其自身及其
与结构主体的连接应采取抗震措施。
1
重量低于 1.8kN 设备；
2
重力排水管道和内径小于 65mm 的压力水管道；
3
矩形截面面积小于 0.38m2和圆形截面直径小于 0.70m 的风
管；
4
内径小于 25mm 的燃气管道；
5
内径小于 60mm 的明配电气配管和重量小于 150N/m 的电
缆梯架、电缆槽盒、母线槽；
6
吊杆计算长度不大于 300mm 的吊杆悬挂管道。
3.0.8
抗震支、吊架与钢筋混凝土结构应采用锚栓连接，与钢结构
应采用焊接或螺栓连接。重要设备的抗震支吊架应通过预埋件与主
体结构可靠连接。
3.0.9
穿越结构防震缝的建筑机电管道或配线宜采用柔性连接，满
足罕遇地震时防震缝两侧结构相对位值，并应在防震缝两侧设置抗
震支承；穿过隔震层的建筑机电管道或配线应采用柔性连接或其它
有效措施，满足隔震层在罕遇地震作用下的水平位移，并应在隔震
层上下设置抗震支承。
3.0.10
建筑机电工程设施底部应与地面牢固固定。对于 8 度及 8
度以上的抗震设防，膨胀螺栓或螺栓应固定在垫层下的结构楼板上。
对于无法用螺栓与地面连接的建筑机电工程设施，应用 L 型抗震防
滑角铁进行限位。
3.0.11
重要电力设施可按设防烈度提高 1 度进行抗震设计，但当设
防烈度为 8 度及以上时可不再提高。
7
3.0.12
单独建设的电力设施应满足《电力设施抗震设计规范》GB
50260 的有关规定。
3.0.13
抗震支吊架在地震中应对建筑机电工程设施给予可靠保护，
承受来自任意水平方向的地震作用，根据其承受的荷载进行抗震验
算。
