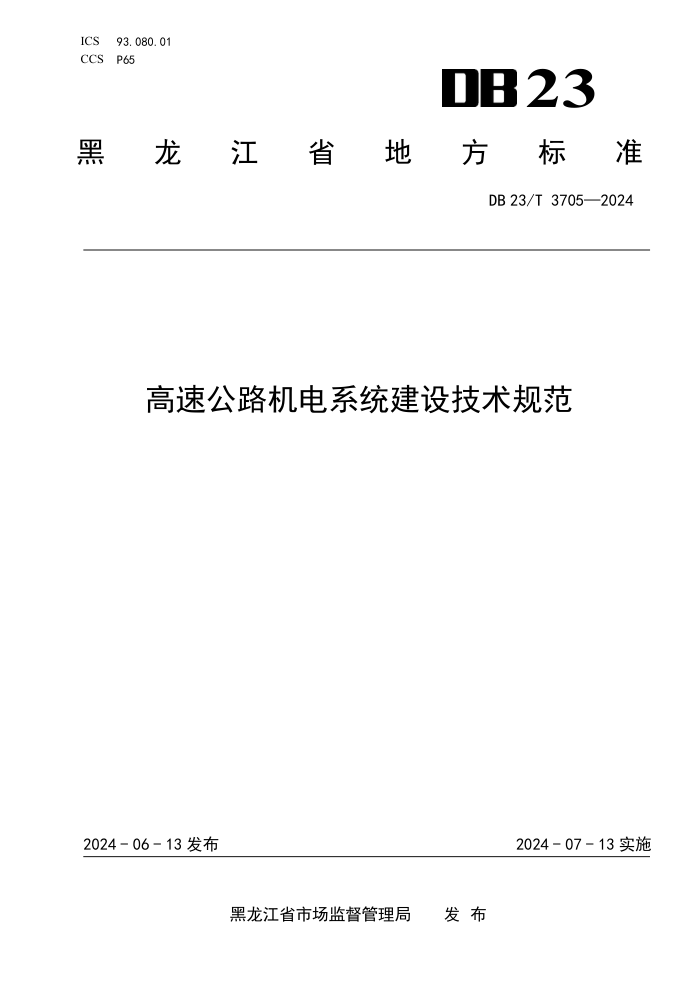

ICS
93.080.01
CCS
黑
P65 龙 江 省 地 方 23 准
标
DB 23/T 3705—2024
高速公路机电系统建设技术规范
2024 - 06 - 13 发布
2024 - 07 - 13 实施
黑龙江省市场监督管理局 发 布
DB 23/T 3705—2024
目
次
前
言 ............................................................................ II
1 范围 ................................................................................. 1
2 规范性引用文件 ....................................................................... 1
3 术语和定义 ........................................................................... 1
4 总体要求 ............................................................................. 2
4.1 整体系统构成 ..................................................................... 2
4.2 基本原则 ......................................................................... 2
5 硬件要求 ............................................................................. 2
5.1 收费系统硬件要求 ................................................................. 2
5.2 监控系统硬件要求 ................................................................. 3
5.3 通信系统硬件要求 ................................................................. 3
5.4 供配电系统及防雷接地硬件要求 ..................................................... 4
6 软件系统要求 ......................................................................... 4
6.1 收费系统软件要求 ................................................................. 4
6.2 监控系统软件要求 ................................................................. 4
6.3 高速公路管控服务软件系统 ......................................................... 4
7 机电系统施工要求 ..................................................................... 5
7.1 基础要求 ......................................................................... 5
7.2 设备集成实施要求 ................................................................. 5
7.3 机房施工要求 ..................................................................... 5
7.4 外场设备施工要求 ................................................................. 6
7.5 电缆、光缆及管道敷设施工要求 ..................................................... 6
8 机电系统检测验收要求 ................................................................. 6
8.1 一般要求 ......................................................................... 6
8.2 设备安装验收 ..................................................................... 6
8.3 管道及光缆验收 ................................................................... 6
8.4 软件系统检测及验收 ............................................................... 7
8.5 网络传输检测及验收 ............................................................... 7
8.6 网络安全检测验收 ................................................................. 7
附
附
附
录 A （规范性） IP 地址分配规则表 ................................................8
录 B （规范性） 主要设备技术指标 ............................................... 11
录 C （规范性） 监控系统接口技术要求 ........................................... 15
I
DB 23/T 3705—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些部分可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由黑龙江省交通运输厅提出并归口。
本文件起草单位：黑龙江省公路建设中心、黑龙江省交投信息科技有限责任公司、哈尔滨交研交通
工程有限责任公司、黑龙江省交投高速公路运营管理有限公司。
本文件主要起草人：陈松楠、齐志刚、黄云涌、孔德楠、樊笑宇、邬丽娟、计伟帅、刘丹丹、王军、
石见昕、付海涛、杨满、姜博瀚、温忠海、左贵林、吴文圣、赵思博、马浩洋、任景飞、孙佳、杨泽伟、
李鹏、杨露、高敬龙、南锐、贺咏楠、张鑫、唐天一、姜博文、王瑶、徐昭若、张雷。
II
DB 23/T 3705—2024
高速公路机电系统建设技术规范
1
范围
本文件规定了高速公路机电系统的规范性引用文件、术语和定义、总体要求、硬件要求、软件要求、
施工要求及检测验收要求。
本文件适用于新建及改、扩建高速公路机电系统建设工程。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 2887 计算机场地通用规范
GB/T 9361 计算机场地安全要求
GB/T 34428.1 高速公路监控设施通信规程 通用规程
GB/T 36448-2018 集装箱式数据中心通用规范
GB/T 3704 高速公路机电系统防雷技术规范
GB/T 24716-2023 公路沿线设施太阳能供电系统通用技术规范
JT/T 918 高速公路信息通信系统联网技术要求
JT/T 965.1 高速公路监控系统软件测试方法 第1部分：功能测试
JT/T 965.2 高速公路监控系统软件测试方法 第2部分：性能测试
JTG 2182 公路工程质量检验评定标准 第二册 机电工程
JTG/T 3383-01 公路通信及电力管道设计规范
JTG/T 3520 公路机电工程测试规程
JTG/T 4320-2022 公路车辆动态称重检测系统技术规范
JTG 6310-2022 收费公路联网收费技术标准
3
术语和定义
下列术语和定义适用于本文件。
3.1
省中心
承担全省高速公路联网运行收费、监控、通信等业务管理工作的专门机构，是省公路路网监测中心、
省收费公路联网运营结算中心、省交通运输信息和科学研究中心负责收费数据的通道、通信、数据主权，
拆分。
3.2
收费系统
通过人工或电子手段，实现高速公路通行费征收、核算的系统。
3.3
收费站
承担高速公路收费管理及处理高速公路收费特情事件，包括主线收费站及匝道收费站。
3.4
1
DB 23/T 3705—2024
监控站
承担高速公路监控任务的设施。
3.5
通信骨干网
由各路段通信中心与省中心之间建立的通信传输平台。
3.6
通信接入网
由各路段通信中心与所管理的收费站、监控站之间建立的通信传输平台。
4 总体要求
4.1 基本内容
由收费系统、监控系统、通信系统、供配电系统组成。
4.2
基本要求
新建及改、扩建高速公路机电系统建设工程，应遵循以下基本要求：
4.2.1
安全
应遵守现有公路建设相关的安全政策法规与指导意见，保障机电系统建设实施安全及机电系统运营
安全。
4.2.2
环保
高速公路机电系统的建设，应符合《中华人民共和国环境保护法》、《中华人民共和国大气污染防
治法》、《中华人民共和国水污染防治法》、《中华人民共和国土壤污染防治法》等国家有关环境保护
的相关法律法规，减少工程建设对环境的损害，并推广使用环保低碳相关技术。
5 硬件要求
5.1 收费系统硬件要求
收费系统硬件包括联网收费中心设备、收费站设备、车道设备、收费门架设备、网络安全设备，具
体设备要求如下：
a)
收费系统设备的选择和部署：应满足国家及交通运输部最新关于高速公路机电系统的建设要求
并符合 JTG 2182 、JT/T 918、JT/T 965.1、JT/T 965.2 、JTG/T 3520、JTG/T 4320、JTG/T
3383-01 中对高速公路机电系统建设的要求；
b)
外场部署系统设备：外场部署的服务器、工控机类设备应通过具有温度控制功能的一体化机房、
机柜进行集成部署；
c)
部署于室外的一体化机房、一体化机柜设备，应具有空调功能，适应温度应不低于-40 ℃，不
高于60 ℃，适应湿度应达到不小于95%，应具备温度监控及管理功能和电源远程管理功能，保
证极寒（≤-40℃）环境下正常使用，应具备防冷凝功能，防护等级应达到IP56，应能够提供
稳定的备电，备电时间不应少于4小时；部署于外场的RSU天线、牌识类设备，最低环境适应温
度应到-40℃；
d)
应建设入口治超系统，在收费站入口部署称重检测设备，在每个入口广场右侧设置不少于1条
的入口超限超载检测车道，设备应符合 JTG/T 4320中入口称重检测设备的要求，宜通过配置
2
DB 23/T 3705—2024
自动清雪设施满足降雪条件下稳定运行的需要，设备最低环境适应温度应不低于-40℃，适应
湿度应达到不小于95%，应具备防冷凝功能，防护等级应达到IP66；
e)
收费系统外场设备应满足对远程监控运维的需要，配置远程运维接口及协议；
f)
收费系统设备应满足交通运输部对于高速公路收费系统联网收费网络安全参照计算机等级保
护三级的要求；
g)
收费系统设备参数要求应符合附录B的要求。
5.2
监控系统硬件要求
监控系统设备包括云联网视频监控设备、闭路电视监视设备、气象监测设备、车辆检测设备、可变
标志设备、桥梁监测设备、隧道监测设备、交通情况调查设备、监控中心（分中心）设备、大屏显示设
备、监控计算机网络设备，具体设备要求如下：
a)
高速公路云联网视频监控设备参数及部署，应满足交通运输部对云联网监控系统功能实现提
出的要求；
b)
高速公路监控系统设备参数及部署，应满足 JTG 2182 的要求；
c)
部署于收费广场、服务区、高速公路沿线等外部场地的监控系统设备应满足极寒（≤-40℃）
环境使用需要，设备最低环境适应温度应到-40℃；云台、旋转摄像机等可活动的监控摄像机
设备应能够保证在极寒（≤-40℃）、降雪环境下正常转动使用；降雪及极寒（≤-40℃）条
件下，视频监控分辨率应与设计要求相符，应具备自动除雪、除霜功能；
d)
隧道监控设备宜包括隧道照明设备、隧道视频监控设备、隧道控制设备和隧道物联网传感器
设备，相关设备的布设应符合交通运输部最新建设要求，综合考虑隧道实际环境及管控需要
进行合理部署，宜进行监控点位加密，并设置物联网设备用于支持隧道智能化管理系统；宜
采用分布式智能管控设备对隧道内摄像机、风机、通行指示灯、隧道照明等设备进行管理；
e)
应采用固定 IP 方式进行组网，各设备 IP 地址规划应参照附录 A 中约定的各类设备 IP 地址分
配原则进行配置；
f)
监控系统外场设备宜满足对远程监控运维的需要，配置远程运维接口及协议；
h)
监控系统设备参数要求应符合附录B的要求。
5.3
通信系统硬件要求
通信系统设备包括骨干网传输设备、接入网传输设备、通信光缆、通信管道，具体设备要求如下：
a)
骨干网传输设备应分别接入既有监控骨干网和收费骨干网，应采用光传送网(OTN)或分组传送
网(PTN)等大带宽通信技术，配置的骨干网通信带宽不应低于 100Gb/s，应确保与现有省中心
的骨干网网络管理系统相兼容，所使用数据传输协议能够与省中心平台进行信息交换，能够
纳入统一网络管理系统中进行集中管理；省中心与交通运输部路网监控中心通信链路应符合
交通运输部最新要求；
b)
接入网应采用光传送网(OTN)或分组传送网(PTN)等大带宽通信技术，配置的接入网带宽不应
低于 10Gb/s，应确保与省中心现有网络管理系统对接，纳入统一网络管理系统中进行集中管
理；
c)
管道及光缆设备应在满足 JTG 2182 及 JTG/T 3383-01 的要求下，充分考虑极寒（≤-40℃）
环境适应性；
d)
通信链路应进行冗余备份，收费站（监控站）与路段中心（分中心）之间、路段中心（分中
心）与省中心之间，均应不少于 2 条通信链路，收费站（监控站）与省中心之间应建设备用
通信链路提供通信保障。
e)
隧道通信系统应采用监控中心、隧道监控站二级控制组网模式，应采用 72 芯光缆。
3
DB 23/T 3705—2024
5.4
供配电系统及防雷接地硬件要求
供配电系统设备包括中压配电设备、低压配电设备、电缆、光伏（风力）供电设备、电动车充电设
备、电力监控设备，具体设备要求如下：
a)
供配电系统硬件参数及防雷接地应满足 JTG 2182 的要求；
b)
使用电压不稳定的电力来源，应配置稳压电源设备或逆变稳压设备，稳定输出电压；
c)
应配置柴油发电机等备电设备，保障在断电情况下系统稳定运行；
d)
太阳能设备应符合 GB/T 24716-2023 的要求；
e)
供配电设备与取电点位间距超过 2km 的用电点位，宜使用远距离供电设备，部署上、下位机
远距离供电。远距离供电设备宜采用中压远供技术，采用电压对地悬浮方式供电，同时设备
最低使用环境温度应达到极寒（≤-40℃），并具备防雪防风能力；
f)
外场供电相关设备应采用具备低温适应性的防雷接地设备和工艺，保障设备在极寒（≤-40℃）
环境下，具有稳定的防雷接地能力，防雷接地能力应符合 JTG 2182 的要求；
g)
外场供配电设备宜对远程监控运维的需要，配置远程运维接口及协议；
h)
隧道供配电系统应采用市电接入，并根据距离配置合适线径，保证远端设备压降满足设备使
用需要，并配置柴油发电机作为备用电源；隧道应急照明回路电源应采用 EPS 应急电源供电；
i) 供配电系统设备参数应符合附录 B 的要求。
6 软件要求
6.1 收费系统软件要求
收费系统软件包括省中心收费相关软件、路段中心（分中心）收费站收费软件、收费车道收费软件
（ETCMTC）、门架收费软件、入口治超软件，具体软件要求如下：
a)
收费系统软件应能够与现用收费软件兼容，数据通信协议应符合现用软件对接需要；
b)
入口治超软件应与省中心入口治超系统对接，满足数据传输需要；
c)
收费系统软件应符合国家信创相关要求，能够在国产操作系统中进行部署，并支持国产芯片
设备；
d)
应建设入口治超软件系统，入口治超软件功能应符合 JTG/T 4320-2022 的要求。
6.2
监控系统软件要求
监控系统软件包括云联网视频监控软件、信息板信息发布软件、桥梁隧道监测软件、气象监测软件，
具体软件要求如下：
a)
监控系软件与设备间通信应符合 GB/T 34428.1 的要求，并符合行业主管部门最新印发的管理
规范、建设指南；
b)
监控系统软件应利用人工智能、深度学习、机器视觉等技术，对高速公路沿线视频进行自动
分析，识别的信息及事件应包括但不限于车辆停驶、违法停车、车辆逆行、遗撒物、超速监
测、车辆慢速、排队超限、禁区监测、行人监测、烟雾及能见度报警；
c)
桥梁隧道监测软件应采用基于物联网技术的智能隧道管理系统，具备桥梁隧道全息管理能力；
d)
监控系统软件应具备高速公路冰雪环境自动识别及告警功能；
e)
监控系统软件相关协议应符合附录 C 的要求。
6.3
高速公路管控服务软件系统
4
DB 23/T 3705—2024
高速公路管控服务软件系统包括但不限于机电设备运维管理系统、收费稽核系统、收费分析系统、
信息发布系统、路网管控系统、应急协同系统，具体要求如下：
6.3.1 应建设机电设备运维管理系统，对建设的高速公路机电系统设备进行统一的远程监控管理，
机电设备运维管理系统应具备设备运行状态在线监测、设备故障告警、设备日常巡检、设备维护工
单管理等功能；
6.3.2 应建设收费稽核系统，系统应能够接入在用的高速公路收费稽核系统，使用统一的高速公路
收费稽核模型，进行全省高速公路网的追逃、打逃；
6.3.3 应建设收费分析系统，系统应能够接入在用的高速公路收费分析系统，进行全省高速公路收
费的动态分析；
6.3.4 应建设信息发布系统，系统应能够接入在用的高速公路信息发布系统，通过多种途径向社会
发布全省高速公路拥堵、封闭以及服务区相关信息；
6.3.5 宜建设路网管控系统，系统应能够接入在用的路网管控平台，可接入高速公路相关气象、路
况、事件识别分析、重点车辆、路网基础信息等数据，进行高速公路事件的主动管控和被动告警。
6.3.6 宜建设应急协同系统，系统应能够接入在用的应急协同平台，预设应急预案，协调调度进行
应急救援处置。
6.3.7 宜建设高速公路入口治超系统，入口治超系统应与省中心系统匹配连接，超载车辆数据实时
上报省中心系统。
7 施工要求
7.1 一般要求
高速公路机电系统施工包括机房施工、外场基础设施施工、设备安装调试、管道施工、光电缆敷设，
具体要求如下：
a)
高速公路机电系统施工应符合 JTG 2182、GB/T 37048、GB/T 24716、JTG/T 3520、JTG/T 4320
—2022 中的要求；
b)
高速公路机电系统施工在实施前应在施工组织设计中进行网络系统优化设计，硬件层面规划
连接方式及冗余策略，避免网络回环，软件层面规范各联网设备 IP，形成 IP 规划表，IP 规
划应符合附录 A 当前 IP 地址分配表中的相应规则，避免 IP 冲突。
7.2
设备集成实施要求
高速公路机电系统设备集成调试包括室外设备安装、机房设备上架安装、网络联调、软件联调，具
体要求如下：
a)
应符合国家及交通运输部关于高速公路机电系统施工的最新要求，且符合国家对公路工程安
全施工的有关法律法规、技术规范的要求，应制定质量安全保障措施，确保实施过程的安全、
有序，应符合 GB/T 2887、GB/T 9361 及 GB/T 36448-2018 的要求；
b)
室外设备安装施工及调试，应充分考虑外部环境影响，避免低温作业，如需进行低温作业，
应设计相应的低温作业保障措施，确保光电线缆敷设、设备连接、设备部署的稳定，并在温
度回升后进行完善整改；
c)
机电系统设备集成调试应在实施过程中配置随身视频记录仪，记录实施全过程操作，远程及
现场计算机系统调试过程宜采用全屏录像的方式，对操作过程进行全程记录。相应记录内容
形成集成施工档案备查。
7.3
机房施工要求
5
DB 23/T 3705—2024
机房施工包括机房装修、机房设备安装、机房设备调试，具体要求如下：
a)
机房应采用门禁设备，保障机房在施工期及运营期内的设备安全；
b)
机房内设备应布设整齐，线缆整理规范并使用统一标签规格对线缆路由进行标注，机柜间应
预留一定冗余网络线缆，设备取电应按照设备规格进行冗余；
c)
机房应采用不间断电源设备进行备电，备电时间不少于 1 小时，并应配置柴油发电系统，满
足长时间停电的备电使用。
7.4
外场设备施工要求
外场设备施工包括车道机电设备施工、入口治超设备施工、沿线监控系统及相关设备施工，具体要
求如下：
a)
外场设备施工应充分考虑地域极寒（≤-40℃）特征，在施工组织设计中应合理选择施工材料、
施工方案及工艺工法，避免极寒（≤-40℃）环境及冻融对高速公路机电系统造成的损害；
b)
外场设备施工工艺应符合设计要求，达到设计目标。
7.5
电缆、光缆及管道敷设施工要求
电缆、光缆及管道敷设施工包括光电缆敷设、管道敷设、人手孔井施工，具体要求如下：
a)
电缆、光缆直埋敷设施工需根据冻土深度进行调整，避免冬季冻土层影响光电缆使用；
b)
光电缆敷设宜采用管道方式进行实施，应根据具体环境选择合适的管道材质及埋深，人手孔
井等位置应做好防水及排水措施，避免雪融水进入，导致光、电缆接口浸水；
c) 光、电缆线槽内敷设应留有一定曲度余量，避免热胀冷缩影响光、电缆使用。
8 检测验收要求
8.1 一般要求
高速公路机电系统验收包括验收标准及验收方法，具体要求如下：
a)
高速公路软硬件系统的验收标准，应按照 JTG 2182 中的测试方法进行测试验收；
b)
测试验收宜分阶段、分模块进行，对硬件、软件、施工分项进行测试验收。
8.2
设备安装验收
设备安装验收包括机房内设备安装验收及外场设备安装验收，具体要求如下：
a)
机房内设备安装验收应检查设备安装是否整洁有序，安装及接口连接是否稳定牢固，设备及
线缆标签是否统一规范，备品备件是否进行标注，相关设备资产台账是否齐全；
b)
外场设备安装宜采用现场抽检与使用机电运维系统平台全面检测相结合的方式进行，对设备
现场安装、连接检测的同时，通过机电运维系统平台全面检测设备在线率情况；
c)
外场设备安装检测宜在冬季使用后进行，如在冬季使用前进行检测，宜在冬季使用后进行复
检；
d)
关建收费设备安装后，应按照国家相关最新规定，完成入网检测、并网检测步骤，取得国家
机构的接入许可认定。
8.3
管道及光缆验收
管道及光缆竣工验收包括光缆连通情况的验收及管道施工情况的验收，具体要求如下：
a)
应采用专用设备对光电缆连接情况进行测试，对冗余配置的管道及光电缆线路也应进行检测
测试，确保冗余配置的管道及光电缆线路可用；
6
DB 23/T 3705—2024
b)
管道及光电缆验收检测宜在冬季使用后进行，如在冬季使用前进行检测，宜在冬季使用后进
行复检。
8.4
软件系统检测及验收
软件系统检测及验收宜由具备国家认定的质量检测及网络安全检测资质的第三方专业机构进行，检
测内容应包括软件功能性能检测及网络安全测评。
8.5
网络传输检测及验收
应对传输网及以太网分别进行检测及验收。传输网检测应通过部署于省中心的网络管理平台进行，
以太网检测应对照网络规划设计，对各网络域进行测试，并对网络安全进行专项测试。
8.6
网络安全检测验收
高速公路机电软件系统、硬件系统应由专业机构参照网络安全等级保护三级的要求，开展网络安全
测评，形成测评报告并进行整改。
7
DB 23/T 3705—2024
附 A A A
录
（规范性）
IP 地址分配规则表
A.1 收费系统IP地址规划原则
按照国家统一分配原则结合黑龙江省地方实际情况，合理进行分配。
A.2 监控系统IP地址规划原则
黑龙江省高速公路监控系统IP分配应遵循以下规律进行：
a)
《收费公路联网收费技术要求》及通用的国家标准与国际标准。
b)
使用原有 10.123.X.X 段 IP，其中三层以太网交换机、站级服务器等设备需要重新地址分配，
/24 位掩码的地址中可以将 IP 固定给某类设备使用。
c)
具体分配建议规则见表 A1、A2 所示。
表 A.1 监控中心分中心规则表
子目号 子目名称 数量 IP 地址段 备注
10.123.X.0/24
1 监控中心（分中心）设备
1-1 服务器类 1 10.123.X.1-6
1-2 磁盘阵列 2 10.123.X.7-9
1-3 边缘视频分析系统 2 10.123.X.10-11
1-4 视频上云网关 5 10.123.X.12-59
1-5 多屏连接处理器 1 10.123.X.60
1-6 授时服务器 1 10.123.X.61
1-7 高清解码器 4 10.123.X.62-70
1-8 堡垒机 1 10.123.X.71
1-9 安全网关 2 10.123.X.72-73
1-10 物联网安全网关 1 10.123.X.74
1-11 日志审计系统 1 10.123.X.75
1-12 网络准入系统 1 10.123.X.76
1-13 雷达分析系统 2 10.123.X.77-78
1-14 激光雷达探头 2 10.123.X.79-80
1-15 工作站类 1 10.123.X.81-86
1-16 IP 语音 13 10.123.X.87-99
1-17 外场摄像机系统 27 10.123.X.100-199
1-18 核心汇聚交换机 1 10.123.X.254
8
DB 23/T 3705—2024
表 A.1 监控中心分中心规则表（续）
子目号 子目名称 数量 IP 地址段 备注
10.123.X.0/24
1-19 汇聚以太网交换机 3 10.123.X.251-253
1-20 传输网管 6 10.123.X.245-250
1-21 新增设备预留地址 44 10.123.X.200-243
表 A.2 站级规则表
子目号 子目名称 数量 IP 地址段 备注
10.123.X.0/24
1 收费站设备
1-1 服务器类 1 10.123.X.1-2
1-2 磁盘阵列 1 10.123.X.3
1-3 高清解码器 2 10.123.X.4-5 10.123.X.6-10
1-4 收费站票证摄像机 1 10.123.X.11
1-5 收费站财务摄像机 1 10.123.X.12
1-6 收费站控制室摄像机 1 10.123.X.13
1-7 广场摄像机 4 10.123.X.14-17
1-8 车道摄像机 18 10.123.X.18-59
1-9 收费亭摄像机 18
1-10 工作站 1 10.123.X.60
1-11 IP 语音 17 10.123.X.61-77 10.123.X.78-80
1-12 室内摄像机 1 10.123.X.81
1-13 门架全景摄像机 4 10.123.X.82-85
1-14 治超摄像机 2 10.123.X.86-87
1-15 治超亭内摄像机 2 10.123.X.88-89
1-16 亭硬盘录像机 2 10.123.X.90-91
1-17 广场临时摄像机 2 10.123.X.92-93 10.123.X.94-99
1-18 外场摄像机类 27 10.123.X.100-199
1-19 站级汇聚交换机 1 10.123.X.254
1-20 视频交换机 1 10.123.X.253
1-21 门架交换机 4 10.123.X.249-252
1-22 可变情报板 2 10.123.X.247-248
9
DB 23/T 3705—2024
表 A.2 站级规则表（续）
子目号 子目名称 数量 IP 地址段 备注
10.123.X.0/24
1-23 工业交换机 3 10.123.X.244-246
1-24 远距离供电上位机 1 192.168.X.1/26
1-25 远距离下位机 24 192.168.X.1/26
1-26 太阳能设备 23 192.168.X.1/26
1-27 新增设备预留地址 44 10.123.X.200-243
10
DB 23/T 3705—2024
附 C B H
录
（规范性）
主要设备技术指标
B.1 主要设备技术要求
本附录部分主要对路段中心设备、收费站设备、收费车道设备、收费门架设备以及监控系统路段监
控中心设备、监控系统收费站监控设备、监控系统道路沿线监控设备和供配电设备提出技术指标要求，
具体要求见表 B 主要设备指标基本规格表。
表 B.1 主要设备指标基本规格表
序 号 设备名称 基本规格 备注
一 收费系统路段中心设备：
1 入口称重管理服务器 双路CPU，CPU主频≥2.0GHz，每颗CPU核心数≥12。内存≥64GB，可用空间≥ 4TB。
2 工作站 CPU主频≥3.2GHz；内存≥8GB；独立显卡；硬盘≥2TB。
3 洗卡机 发卡速度：机械速度最高可达5000张/小时；进卡槽容量≥200张；出卡槽容量 ≥200张；控制接口：RS-232 串口；内置读卡器USB接口。
二 收费系统收费站设备：
1 收费站以太网交换机 （6光48电） 交换容量≥192Gbps，包转发速率≥137Mpps；支持VLAN功能；支持IPv4和IPv6 的三层路由功能。
2 站级服务器 双路CPU，CPU主频≥2.0GHz，CPU核心数≥12。内存≥64GB，可用空间≥4TB。
3 磁盘阵列 硬盘数≥6，可用空间≥8TB；最大可扩展容量≥1.5PB；
4 非接触IC卡读写器 读写IC卡类型：逻辑加密卡、CPU卡、双界面CPU卡、DESFIRE卡片；PSAM卡通 讯速率：9.6Kbps～57.6Kbps；天线读写距离：0mm～80mm；上位机接口：RS232、 USB2.0。
5 RSU手持终端 CPU主频≥2.0GHz；内存≥4GB ；1路10/100/1000M自适应网络接口，1路无线 网卡；车牌识别；非接触式IC卡读写器组件；读写距离0～100mm。
6 点卡及洗卡机 发卡速度≥5000张/小时；进卡槽容量≥200张；出卡槽容量≥200张；控制接 口：RS-232 串口；内置读卡器接口USB。
三 收费系统车道设备：
1 ETC天线及读写控制 器 使用寿命≥15年；平均无故障时间≥70,000h；室外单元与控制器通讯方式 25Gbps光纤传输/16芯线485通讯；4个PSAM卡座。
