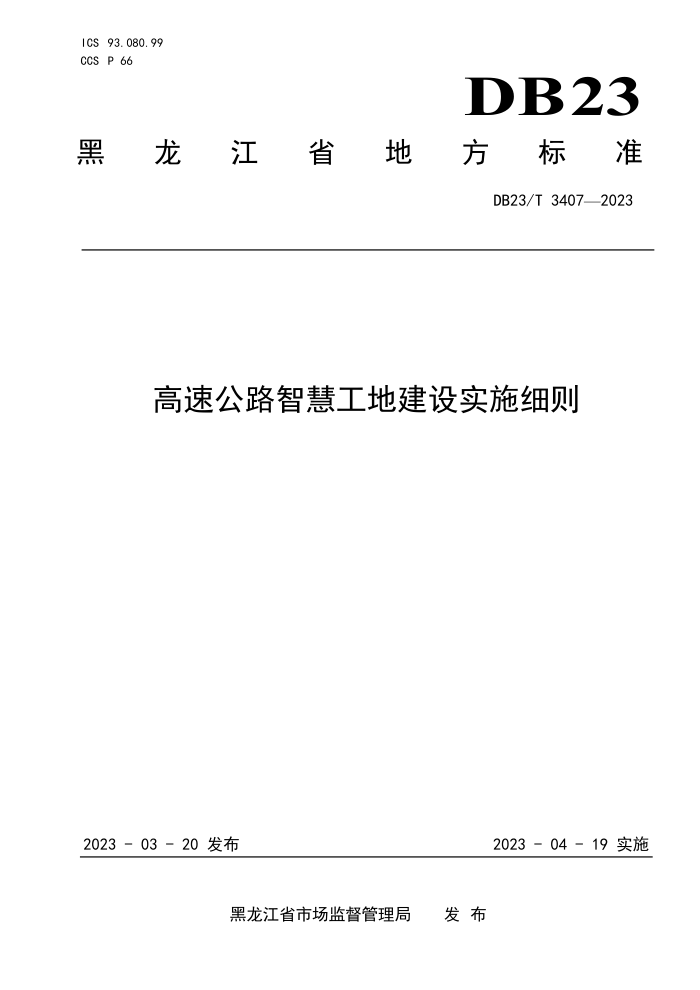

ICS93.080.99 CCS P 66
DB23
黑龙江 省地 方标准
DB23/T3407—2023
高速公路智慧工地建设实施细则
2023－04－19实施
2023 － 03 － 20 发布
黑龙江省市场监督管理局 发布 DB23/T3407—2023
目 次
前言
范围规范性引用文件
1
2
3 术语和定义 4 符号和缩略语
基本规定智慧工地基础设施智慧工地业务功能模块 8 系统数据接口管理系统运行维护
5
.2
6
F
14
16 .17 31
9
附录A（资料性） 设备硬件指标、安装调试要求参考文献 DB23/T3407—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由黑龙江省交通运输厅提出并归口。 本文件起草单位：黑龙江省公路建设中心、黑龙江工程学院、吉黑高速山河（吉黑省界）至哈尔滨
（永源镇）段工程建设项目办、黑龙江龙建科技开发有限公司、黑龙江省龙建路桥第二工程有限公司、 黑龙江省公路工程监理咨询有限公司、哈尔滨工业大学、黑龙江省公投中路交通科技有限公司、黑龙江图启信息技术工程有限公司。
本文件主要起草人员：黄云涌、张亮、徐建成、肖阳、张平、陈阳、姜在阳、葛琪、王国峰、王 一宁、张永奎、齐光远、尚云飞、王景波、李绪森、崔延臣、尹国宏、周秋红、王瑶、谢百慧、白宇、李玉玲、何建丽、高新林、高庆飞、李猛、韩思宇、贺怡然。
II DB23/T 3407—2023
高速公路智慧工地建设实施细则
1范围
本文件规定了高速公路智慧工地建设的术语和定义、缩略语、基本规定、智慧工地基础设施、智慧工地业务功能模块、系统数据接口、系统运行维护与网络安全。
本文件适用于高速公路智慧工地建设实施，其他各级公路可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB18030信息技术中文编码字符集 GB/T22239-2019信息安全技术网络安全等级保护基本要求 GB/T36625.3智慧城市数据融合第3部分：数据采集规范 GA/T1347-2017信息安全技术云存储系统安全技术要求 DB23/T3409-2023高速公路智慧工地建设实施指南
：术语和定义
3
DB23/T3409-2023 高速公路智慧工地建设实施指南介定的术语定义适用于本文件。
4缩略语
下列缩略语适用于本文件。 AI：人工智能（ArtificialIntelligence） API：应用程序编程接口（applicationprogrammingInterface） APP：计算机应用程序（Application） CA认证：电子认证服务（certificateauthority） HLS：动态码率自适应技术（httplivestreaming） HTTP：超文本传输协议（hypertexttransferprotocol） HTML5：超文本标记语言的第五次重大修改（hypertextmarkuplanguage） IP地址：互联网协议地址（internetprotocoladdress） JSON：JS对象标记（JavaScriptobjectnotation） GPS：美国全球定位系统（globalpositioningsystem） LiFi：可见光无线通信，又称“光保真技术”（1lightfidelity） NFC：近场通信（nearfield communication） osD：屏幕菜单式调节方式（on-screendisplay） RTSP：实时流传输协议（realtimestreamingprotocol）
1 DB23/T3407—2023
SoA：面向服务的结构（serviceorientedarchitecture） URL：统一资源定位符（uniformresourcelocator） VR：虚拟现实（virtualreality) WBS：工作分解结构（workbreakdownstructure） Wi-Fi：无线保真/行动热点（wireless-fidelity） XML：可扩展标记语言（extensiblemarkuplanguage）
基本规定
6
5.1总体要求 5.1.1 智慧工地管理系统宜由感知层、通信层、数据层、应用层、用户层构成，系统构架如图1所示。
用户层 行业主管部门 建设/施工/监理/检测企业 从业人员
-
信息服务、移动终端APP
应用系统
应用层
人员管理 设备管理 特料管理 质量管理安全管理 环境管理 BIV管理 进度管理成本管理 能耗管理 信您管理 风险管理
监督管理
信
息
运行与维
芯安全保障机制
数据交换共享与服务
数据层
护
数据分析
网络通信协议无线漏城网
通信层
互联网
移动巨联网
感知层
考男机，环垃监测传感器，工质量传感器······
图1 智慧工地系统框架图
5.1.2智慧工地管理系统宜采用云架构，非云架构的系统宜向云架构升级过渡。 5.2分层要求 5.2.1 感知层由信息采集设备对工地现场各类信息进行传感、采集，包括施工现场信息采集、显示等各类信息设备，以及设备运行的基础设施，实现对施工现场各类信息进行传感、采集、识别、显示、存储、控制。
2
