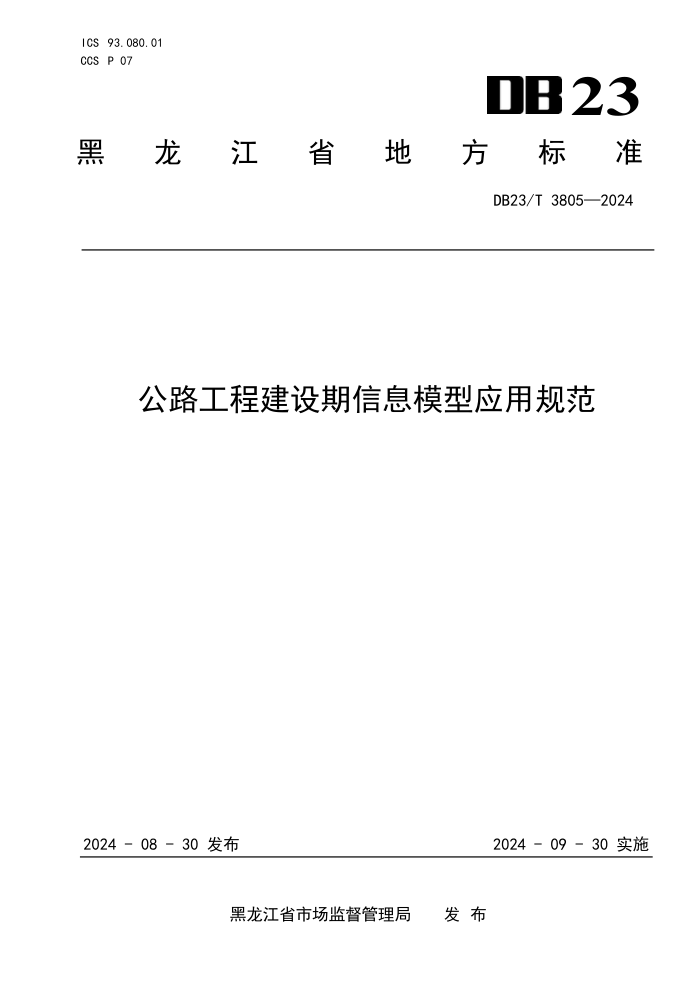

ICS 93.080.01
CCS P 07
23
黑
龙 江 省 地 方 标 准
DB23/T 3805—2024
公路工程建设期信息模型应用规范
2024 - 08 - 30 发布
2024 - 09 - 30 实施
黑龙江省市场监督管理局 发 布
DB23/T 3805—2024
目
次
前言 .................................................................................. II
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
基本规定 ............................................................................ 1
5
信息模型应用 ........................................................................ 1
5.1
方案比选 ........................................................................ 2
5.2
设计协调性展示 .................................................................. 2
5.3
安全性模拟 ...................................................................... 2
5.4
环境保护 ........................................................................ 2
5.5
碰撞检查 ........................................................................ 3
5.6
工程量统计 ...................................................................... 3
5.7
模型出图 ........................................................................ 3
5.8
施工组织模拟 .................................................................... 3
5.9
两区三厂管理 .................................................................... 3
5.10
数字化加工 ..................................................................... 3
5.11
施工工艺模拟 ................................................................... 3
5.12
施工过程管理 ................................................................... 3
6
交付 ................................................................................ 3
I
DB23/T 3805—2024
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则
起草。
第 1 部分:标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由由黑龙江省交通运输厅提出并归口。
本文件起草单位：黑龙江省公路建设中心、黑龙江图启信息技术工程有限公司、黑龙江工程学院、
黑龙江农垦职业学院、黑龙江省交投工程建设有限公司、中国葛洲坝集团市政工程有限公司、黑龙江省
鼎捷路桥工程有限公司、黑龙江省高速公路服务中心、黑龙江省交通运输信息和科学研究中心、黑龙江
省八达路桥建设有限公司、北大荒建设投资集团有限公司、黑龙江农垦建工路桥有限公司、嫩江市交通
运输局。
本文件主要起草人：肖阳、姜在阳、杨大红、李玉生、占忠心、范伟、陈浩、武铁雷、田世伟、胡
永利、崔纯清、陈明亮、刘磊、周滨、于秀丽、何建丽、韩微、徐建成、兰俊杰、胡观峰、单哲鸣、孔
凡希、邢国君、汪春生、朱双龙、张国华、员浩、高新林、赵贺刚、陶洁璇、李玉玲、张永奎、李国良、
陈阳、孙毅、王新、姜盛堂、王帅、黄志军、刘伟、王海峰、王占峰、侯海明、赵永平、邢旭、张文博、
张泾菁。
II
DB23/T 3805—2024
公路工程建设期信息模型应用规范
1
范围
本文件规定了公路工程建设期信息模型应用的术语和定义、基本规定、信息模型应用、交付的具体
要求。
本文件适用于公路工程建设期各阶段的信息模型应用。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 JTG/T 2420 公路工程信息模型应用统一标准
术语和定义
下列术语和定义适用于本文件。
3.1
碰撞检查
检查信息模型应用中各单元之间，以及各单元与周边环境之间是否满足空间相互关系的过程。
3.2
两区三厂
公路工程建设项目中的生活区、办公区，钢筋加工厂、拌合厂、预制厂。
4 基本规定
4.1 信息模型宜在公路工程建设的可行性研究、设计、施工各阶段全过程应用，也可根据工程实际情
况只应用于建设期各阶段中的某些环节或任务。信息模型在建设期各阶段应用过程中，各参与方宜在协
同环境下开展工作，共享和应用信息。
4.2
信息模型的应用目标与范围应根据项目特点，综合考虑各参与方的技术、管理以及实际需求等因
素合理确定。
4.3 某一阶段的信息模型应用应在其前一阶段交付模型的基础上进行，并随进程逐步丰富和完善。
4.4 信息模型在交接、传递、应用时应保证信息安全。
5 信息模型应用
建设期各阶段信息模型应用见表 1。
1
DB23/T 3805—2024
表 1
建设期各阶段的信息模型应用
序号 应用类型 建设期所属阶段
可行性研究 初步设计 施工图设计 项目施工
1 方案比选 △ ▲ — —
2 设计协调性展示 ○ ▲ ▲ —
3 安全性模拟 ○ △ ▲ —
4 环境保护 △ △ △ △
5 碰撞检查 — △ ▲ ▲
6 工程量统计 ○ △ △ △
7 模型出图 — ○ △ —
8 施工组织模拟 — — △ ▲
9 两区三厂管理 — ○ △ △
10 数字化加工 — — — ○
11 施工工艺模拟 — — — ▲
12 施工过程管理 — — △ ▲
注：表中“▲”表示应选择的应用，“△”表示宜选择的应用，“○”表示可选择的应用，“—”表示可不选择的 应用。
5.1 方案比选
5.1.1 应使用专业软件进行可视化辅助选线.
5.1.2 宜开展控制点不同设计方案的比选和优化。
5.2 设计协调性展示
5.2.1 路线方案与周边自然环境的总体协调展示。
5.2.2 公路工程各种排水设施总体协调展示。
5.2.3 路基边坡防护工程与周边自然环境的协调展示。
5.2.4 互通形式及景观绿化等与周围自然环境的协调展示。
5.2.5 桥梁结构、造型美学设计与周围景观的协调展示。
5.2.6 隧道洞口与周围地形等自然环境的协调展示。
5.3 安全性模拟
5.3.1 考虑沿线地形、地质、环境、交通需求、设计速度和技术指标等因素，模拟分析路线平纵面、
视距、超高、加宽等主要控制指标对行车安全的影响。
5.3.2 路基排水能力、路侧净区宽度和路侧危险程度模拟。
5.3.3 桥梁局部构件更换、桥下净空模拟。
5.4 环境保护
5.4.1 分析规划、项目主体及临时设施或其局部对生态红线区的影响。
5.4.2 对项目覆盖区域的表土剥离进行分类统计与信息存储。路基填土，取土场土地资源利用；路基
开挖，弃土对水土保持的影响。
2
DB23/T 3805—2024
5.4.3
隧道洞口开挖对山区地表植被的影响，以及隧道施工过程中废渣场地的选址，排水处理、防护
及绿化设计，防范塌方和环境污染风险。
5.5 碰撞检查
5.5.1 对不同专业构件进行碰撞检查。
5.5.2 对上跨、下穿构造物进行限界复核并对竖向设计优化。
5.5.3 对公路工程设施与周边建筑物、基础设施和用地的冲突进行检查。
5.6 工程量统计
对所有模型单元进行遍历统计，形成工程建设所必需的工程量数据。同时，应保证数据的可追溯性
且信息深度应符合项目需要。
5.7
模型出图
使用信息模型输出路线、路基、路面、桥涵、隧道、交通及沿线设施等图纸。
5.8 施工组织模拟
5.8.1 利用施工场地相关的地形、主体结构、临时设施等模型，采用可视化模拟等手段，验证与优化
场地布置。
5.8.2
基于信息模型开展实际进度和进度计划跟踪对比、进度预警等工作。
5.8.3
基于信息模型配置人工、材料、机械等资源信息，宜借助专业工具软件，结合进度等数据实现
动态资源组织分析。
5.8.4
借助探地雷达等专业工具和软件，结合信息模型对电力线、通信线和管线迁改进行方案策划与
模拟。
5.8.5 借助专业工具软件，利用信息模型进行交通组织方案的模拟与验证。
5.9 两区三厂管理
对两区三厂建立模型，配合项目协同管理平台对两区三厂进行信息化管理。
5.10 数字化加工
5.10.1 在加工过程中直接利用工厂检查深化后的模型数据，通过数控设备加工制造零件或构件。
5.10.2 利用模型数据对零件加工进度、材料使用情况等进行生产管理。
5.11 施工工艺模拟
按照施工工艺流程对隐蔽工程等复杂节点的施工工艺进行模拟，优化构件的尺寸、连接方式、空间
要求以及施工顺序等，反映各步骤所需要的资源、形成成果及前后工艺的衔接关系。
5.12
施工过程管理
以信息模型技术为底座，搭建基于信息模型的协同管理平台，进行进度、质量、安全、成本、能耗、
风险、监督等管理，实现协同工作、数据共享和精细化管理。
6
交付
3
DB23/T 3805—2024
6.1
信息模型在建设期各阶段的应用完成后，交付成果应包含应用所使用的模型、过程文件以及成果
文件。
6.2
交付成果应满足行业标准并符合 JTG/T 2420 相关数据存储规定，也可采用约定格式进行交付。
4
