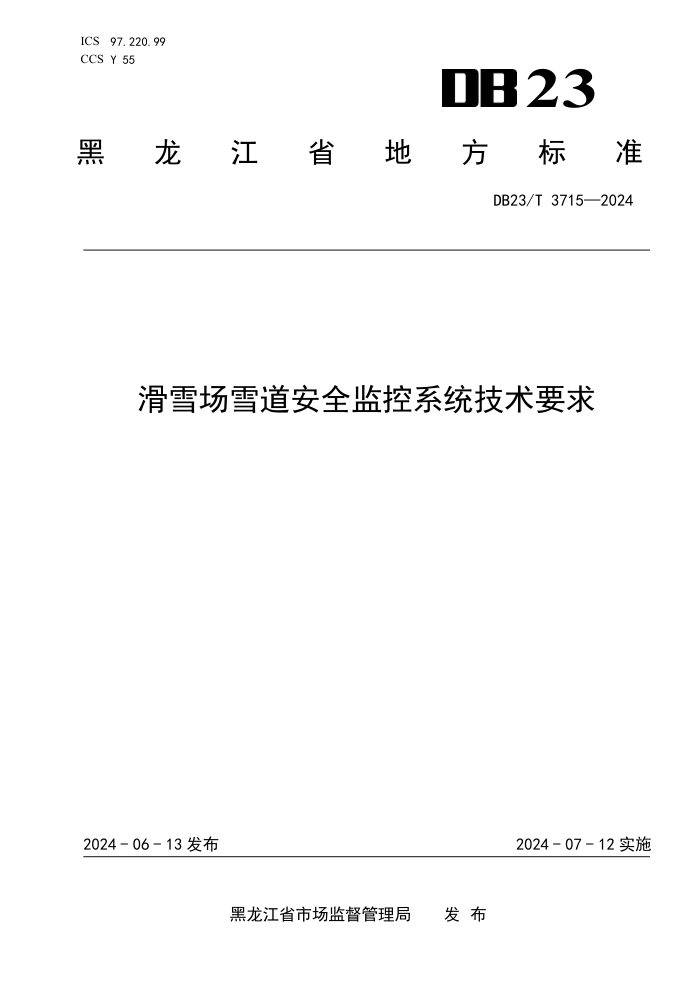

ICS 97.220.99 23
CCS Y 55
黑
龙 江 省 地 方 标 准
DB23/T 3715—2024
滑雪场雪道安全监控系统技术要求
2024 - 06 - 13 发布
2024 - 07 - 12 实施
黑龙江省市场监督管理局 发 布
DB23/T 3715—2024
目
次
前言 .................................................................................. II
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
系统构成 ............................................................................ 1
5
总体要求 ............................................................................ 2
6
布局与要求 .......................................................................... 2
7
前端系统技术要求 .................................................................... 3
8
传输系统技术要求 .................................................................... 4
9
中控系统技术要求 .................................................................... 5
I
DB23/T 3715—2024
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》 的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由黑龙江省体育科学研究所提出。
本文件由黑龙江省体育局归口。
本文件起草单位：黑龙江省体育科学研究所、黑龙江冰雪体育职业学院、黑龙江省亚布力体育训练
基地（黑龙江省亚布力滑雪场）、哈工大人工智能研究院有限公司、哈尔滨市标准化研究院。
本文件主要起草人：朱明、赵景程、刘贵宝、季晔、孙凤堂、黄志国、唐降龙、王兵、赵鉴、唐琨、
韩帅、徐洋、王灿、张越、宇伟光。
II
DB23/T 3715—2024
滑雪场雪道安全监控系统技术要求
1
范围
本文件规定了滑雪场雪道安全监控系统的构成、总体要求、布局与要求以及前端系统、传输系统、
中控系统技术要求。
本文件适用于滑雪场雪道安全监控系统建设。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 4208
外壳防护等级 (IP代码)
GB/T 17626.5
电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验
GB 19079.6
体育场所开放条件与技术要求 第6部分：滑雪场所
GB/T 28181
公共安全视频监控联网系统信息传输、交换、控制技术要求
GB/T 30147
安防监控视频实时智能分析设备技术要求
GB 50057
建筑物防雷设计规范
GB 50343
建筑物电子信息系统防雷技术规范
GB 50348
安全防范工程技术标准
QX/T 105
雷电防护装置施工质量验收规范
YD/T 901
通信用层绞填充式室外光缆
3
术语和定义
GB/T 4208、GB/T 17626.5、GB 19079.6、GB/T 28181、GB/T 30147、GB 50057、GB 50343、GB 50348、
QX/T 105界定的术语和定义适用于本文件。
4
系统构成
雪道安全监控系统组成包括前端采集、信号传输、中控系统三个部分，系统构成见图 1。
前端采集部分由多个前端采集单元组成，前端采集单元包括图像采集单元、保护仓、供电系统、
广播警示设备、防雷接地设备、设备箱等。
信号传输部分利用光纤、双绞线、无线网络等传输视频、控制指令、状态信息。
中控系统部分包括监控中心、控制系统、视频矩阵与解码器、大屏显示系统、安全识别系统软件、
信息存储系统、综合分析管理系统、状态信息检测系统、综合调度系统等。
1
DB23/T 3715—2024
图1
系统构成图
5
总体要求
系统安全性、可靠性、环境适应性、电磁兼容性应符合 GB 50348 的相关要求。
系统选用的控制、监视、记录、传输等主要设备的电磁兼容性还应符合 GB/T 17626.5 的相关要求。
系统应具有视频丢失检测自动示警能力。
6
布局与要求
前端采集部分布局与要求
6.1.1
监控覆盖面积/范围：
a)
前端采集部分应覆盖滑雪场日常经营性大众滑雪道以及终点停止区；
b)
对于拥有竞技雪道并具有举办竞技体育赛事的滑雪场，竞技雪道也应做到全覆盖。
6.1.2
监控画面视角：
a)
图像采集单元设置应避免遮挡及监控死角；
b)
监控画面应覆盖雪道中心区域及两侧的安全网。
6.1.3
监控设备数量、密度：
a)
单雪道每间隔 50 米～80 米至少设置 1 个前端采集单元；
b)
多雪道交汇区、提升设施进出口与雪道交汇区至少设置 1 个前端采集单元；
c)
初级雪道、终点停止区等人群密度较大区域前端采集单元数量设置应保证无死角覆盖。
6.1.4
前端采集单元布局位置：
a)
安全防护网、防护垫等防护设施的外侧区域；
b)
固定装置与防护网预留安全间隔，间隔距离应大于防护网承载最大速度冲击时的缓冲距离。
2
DB23/T 3715—2024
监控中心布局与要求
6.2.1 雪道安全监控中心应设置在滑雪场应急救援部门或安全保卫部门等有人值守的场所内。
6.2.2 系统接口应包含服务接口，支持二次开发并提供软件开发工具包。
7 前端系统技术要求
前端采集单元
7.1.1
整体防护等级大于 GB/T 4208 要求的 IP67。
7.1.2
承载方式为顶载、侧载。
7.1.3
最大载荷不小于 40 kg。
7.1.4
水平旋转范围不小于 360 °。
7.1.5
俯仰旋转范围为上下运动夹角之和不小于 100 °。
7.1.6
水平旋转速度范围为 0.1 °/s～60 °/s。
7.1.7
俯仰旋转速度范围为 0.1 °/s～60 °/s。
7.1.8
设备防护标准应达到能去除因温差变化、雨雪天气造成的视窗遮挡问题。
7.1.9
可接收系统控制命令，并进行水平角、俯仰角实时回传，焦距值可根据命令回传。
7.1.10
具有在线升级功能。
成像系统
7.2.1
监控摄像机传感器像面尺寸不小于 1/1.8 "。
7.2.2
摄像机输出图像分辨率不低于 400 万像素。
7.2.3
支持手动/自动/日光灯/钠灯/白炽灯多种白平衡模式。
7.2.4
支持自动/黑白/彩色/报警触发/定时等多种日夜转换模式，转换灵敏度可调。
7.2.5
接口类型应包括 RJ45、音频、报警等多种接口，充分保证设备的兼容性和可用性。
7.2.6
镜头聚焦方式为电动变焦/自动聚焦。
7.2.7
镜头分辨率应不低于摄像机输出图像分辨率。
智能安全识别
7.3.1 功能要求
雪道安全监控系统应具备以下实时智能分析功能：
a)
运动目标监测：能够识别雪道中移动和静止状态下的滑雪者、物体目标；
b)
绊线检测：可将雪道边缘、安全网、防护带、重点区域边界等设置为检测线，以雪道中心和
检测线连线为穿越方向，对滑雪者冲出检测线事件进行识别；
c)
入侵检测：可将安全隐患的地段设置为安全检测区域，当有滑雪者进入到该种类型的区域时，
能够实现自动告警提示；
d)
徘徊检测：可识别雪道中滑雪者不同时长的停留事件，设置不同雪道的徘徊判定时间；
e)
密度检测：可有效识别并获得不同级别雪道中滑雪者人群密度，对于雪道人群密度级别超出
安全范围的事件进行自动警告。
7.3.2 识别率
实时智能分析识别率不小于95 %。
3
DB23/T 3715—2024
设备柜
7.4.1
应具有防盗、防尘、防雨、防腐等功能。
7.4.2
机箱材料选用阻燃绝温的金属材质。
7.4.3
箱体的防护等级不低于 GB/T 4208 要求的 IP55。
7.4.4
在-50 ℃～60 ℃工作环境温度和 5 %～95 %工作环境湿度范围内无凝结。
7.4.5
柜内应配备过载、漏电、短路保护装置及避雷装置。
广播警示设备
7.5.1
功率不小于 60 W。
7.5.2
声音不小于 100 dB。
7.5.3
室外防护等级应不小于 GB/T 4208 要求的 IP66。
供电系统
7.6.1
前端系统供电功率应大于 200 W。
7.6.2
备电时间不小于 72 h，备电设备应在不低于-50 ℃的环境下正常工作。
7.6.3
配备稳压设备。
7.6.4
当采用光伏供电系统时，应具有最大功率点跟踪(MPPT)管理功能，具有远程二次设备监控、保
护和上下电控制管理能力。
防雷和接地系统
7.7.1
防雷和接地系统建设应符合 GB 50343 和 GB 50057 的要求。
7.7.2
接地阻值按照电子设备对工作接地电阻值的要求建设应小于 10 Ω，且在整个使用期间能够保
持恒定。
7.7.3 防雷接地验收标准应符合 QX/T 105 的要求。
8 传输系统技术要求
网络传输协议要求
联网系统网络支持IP协议，传输层支持TCP和UDP协议。
媒体传输协议要求
视音频流在基于IP的网络上传输时支持RTP/RTCP协议，视音频流的数据封装格式符合媒体流在联网
系统IP网络上传输时支持RIP传输。
信息传输延迟时间
8.3.1
前端设备与信号直接接入的监控中心相应设备端到端的信息延迟时间应不大于 2 s。
8.3.2
前端设备与用户终端设备间端到端的信息延迟时间应不大于 4 s。
有线传输
8.4.1
长度 80 m 内宜采用网线铺设方式，大于 80 m 且小于 3000 m 宜采用光缆敷设方式。
8.4.2
应避免线缆在雪道中穿行的情况，如无法避免，需将线缆布置于雪道下方固定深埋式线槽或管
道中，雪层下方地埋深度不小于 0.5 m。
4
DB23/T 3715—2024
8.4.3
光缆符合 YD/T 901 的要求。
8.4.4
带宽设计应能满足前端监控设备接入监控中心的带宽要求，应预留总带宽 20 %的余量。
8.4.5
前端系统单点净吞吐量不小于 20 Mbps 的传输速率，暴露外部的室外设备防护等级应不小于
GB/T 4208 要求的 IP67。
无线传输
8.5.1 理论带宽速率应不低于 54 Mbps。
8.5.2 理论传输距离应不小于 3000 m。
9 中控系统技术要求
一般要求
中控系统的主要设备包括显示设备、存储设备、交换机、广播警示设备、机柜等，具有统一联网能
力，实时监测在网运行的系统工作状态。
系统软件能够反映前端设备供电情况、连续运行时间、故障统计、雪道智能安全识别、各设备运行
指标满足情况。具有维护管理与系统升级的能力。
显示设备
9.2.1
操作者与监视设备屏幕之间的距离应为屏幕对角线的 4～6 倍，监视器尺寸根据建设方使用需求
进行选取。
9.2.2
显示分辨率应不小于 1920 像素(水平)×1080 像素(垂直)。
9.2.3
可支持吊装、坐装、壁挂等多种安装方式。
9.2.4
可支持包括但不限于 VGA、HDMI、DVI 等接口。
存储设备
9.3.1
视频清晰度不小于 200 万像素存储+回放。
9.3.2
可接驳符合 ONVIF、PSIA、RTSP 标准及众多主流厂商的网络摄像机。
9.3.3
支持实时预览模式。
9.3.4
满负载运行状态下存储时间不少于 30 天。
交换机
9.4.1
接入交换机应采用一层架构交换机，聚集交换机应采用二层架构交换机，核心交换机应采用三
层架构交换机。
9.4.2
传输速率千兆以上。
9.4.3
接口数量冗余度不小于 20 %。
广播警示设备
9.5.1
具有编程广播、紧急广播、同步广播、分区广播、定时广播等功能。
9.5.2
可接驳 DVD、SD 卡、USB 存储器、AV 等多种音源输入。
机柜
9.6.1
具备防尘、防腐、防水等功能，防护等级不低于 GB/T 4208 要求的 IP55。
5
DB23/T 3715—2024
9.6.2
顶部或者背部具备散热器，保证服务器工作温度低于 70 ℃。
9.6.3
机箱材料选用阻燃材质。
9.6.4
能够满足中控系统存储服务器、运行服务器、UPS 电源、散热器等硬件设备的存放需求。
6
