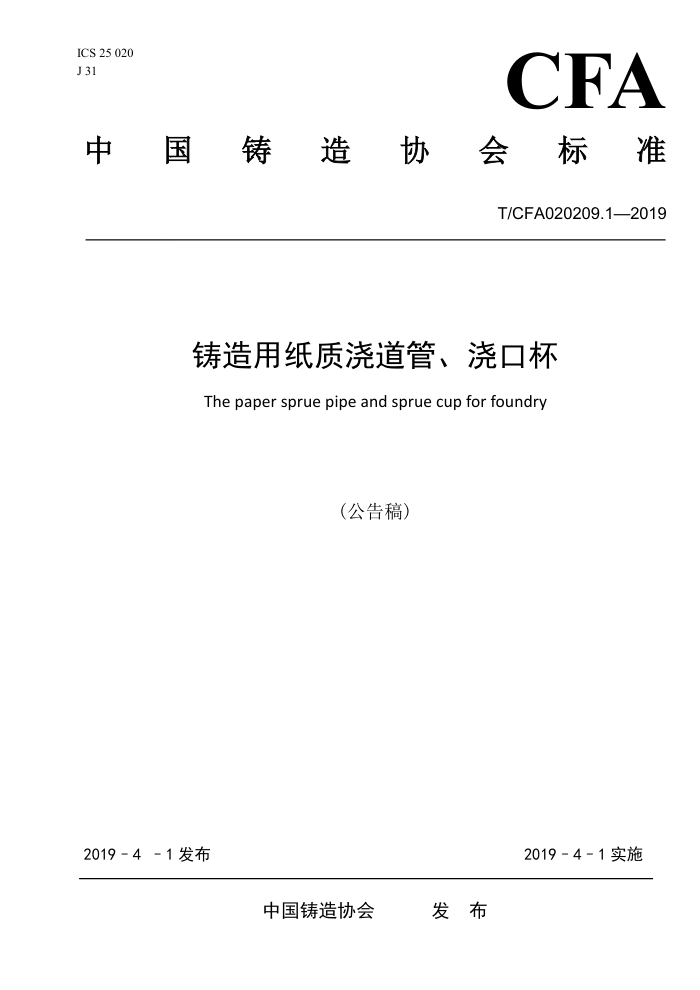

ICS 25 020 J31
CFA
中国铸造协会标准
T/CFA020209.1—2019
铸造用纸质浇道管、浇口杯 The paper sprue pipe and sprue cup for foundr
(公告稿)
2019-4-1发布
2019-4-1实施
发布
中国铸造协会 T/CFA020209.1—2019
目 次
前
范围规范性引用文件术语和定义
2
3
产品分类及编号方法 5 技术要求
4
M
检验方法. 判定规则. 标志、包装
6
7
.5
者存和储存期
8 T/CFA 020209.1—2019
前言
本规范按照GB/T1.1-2009 《标准化工作导则第1部分：标准的结构和编写规则》给出的规则起
草。
本标准由中国铸造协会质量检测实验工作委员会提出本标准由中国铸造协会归口。 本标准负责起草单位：常州万兴纸塑有限公司、佳田（北京）新材料有限公司。 本标准参加起草单位：宁夏共享装备有限公司、钢研纳克检测技术有限公司。 本标准起草人：马兆元、叶俊、周鹏程、谢文琪、王俊康、赵云更、宋亮、孟庆文、安玲玲。本标准为2019年4月1日首次发布。
II T/CFA020209.1—2019
铸造用纸质浇道管、浇口杯
1范围
本标准规定了铸造用纸质浇道管、浇口杯的术语和定义、产品分类及编号方法、技术要求、检测方
法、判定规则及标志、包装、运输、储存和储存期。
本标准适用于铸造（铸铁、铸钢）用纸质浇道管、浇口杯。
2规范性引用文件
下列文件对于本文件的 立用是必不可少的。凡是注日期的引用文件，仅注 日期的版本适用于本文件。 凡是不注日期的引用文件 其最新 本（包括所有的修改单）适用于 本文件
A
GB/T 5611 铸造 JB/T 2684 涛 T/CFA010604
C 混合料试验方法
R
CHOSEN SONARNS
高温性能试验
3术语和定义
语和定义适用于本标准。
GB/T 5611
3.1
铸造用纸以纸纤维
浇口杯 the pa sprueF and sprue cup for foundry 料， 添加其他添力 专门 造浇注用的浇道管、浇口杯
3. 2
常温抗压强在25℃的
rmal termperature compressive strength 试样单位面积承受白 压力。
3. 3
高温耐热时间在1000℃的
mperaturehea lerancetime 式样在定负 g下压缩后不 散的时间。
产品分类和编号方
4
4.1产品分为浇道管和浇口杯。 4.2浇道管基本结构尺寸应符合图1的规定，其尺寸参数见表1。
1 T/CFA020209.1—2019
6 0
L1
图中 D1--承口直径 D--内径 L--长度
d --壁厚 L1 承口长度 R--圆角半经图1 浇道管基本结构示意图表 1 浇道管尺寸参数表
单位：mm
序号 1 2 3 4 5
d 1.2 1.5 2.0 2.5 2.5
D 32.5 43 54 64 75
D1 35 46 58 69 80
L1 25 25 25 25 25
R 5 5 5 5 5
L 280 300 300 300 300
4.3浇口杯基本结构尺寸应符合图2的规定，其尺寸参数见表2。
$D1
工
@D
D-外径 H-高度 L-承口长度
图中D1-上口直径
d--壁厚
图2浇口杯基本结构示意图
2 T/CFA 020209.1—2019
单位：mm
表 2 浇口杯尺寸参数表
序号 I 2 3 Y 5
D1 130 140 180 180 200
D 35 46 58 69 80
d 1.7 1.7 1.7 1.9 2.2
H 105 105 105 105 105
L 25 25 25 25 25
C
4.4编号方法
V dO
产品分为铸铁用和铸钢 编号规定如下：铸铁用代号"T"、 铸钢浇道管代号"JD"；浇口杯代号"JB”。 编号排列为：
浇道管JD浇口 G铸钢
示例1：T-JD
示例2：G-JB-s
用浇口直径40
5技术要求
5.1外观要求
产品外观质量应光洁、 平 无破损、 无裂缝。 5.2尺寸及偏差
浇道管、浇口杯尺寸允许偏差应符合 合表1、表2的规定。 5.3常温抗压强度、高温耐热时间、发气量
浇道管、浇口杯常温抗压强度、高温耐热时间、发气量见表3。
P T/CFA020209.1—2019
表3浇道管、浇口杯常温抗压强度、高温耐热时间、发气量
常温抗压强度
高温耐热时间
发气量 ml ≤25 ≤30 ≤30 ≤35
分类
MPa ≥8 ≥10 ≥10 ≥12
-
铸铁用铸钢用铸铁用铸钢用
≥80 ≥120 ≥120 ≥140
浇道管
浇口杯
5.4如有需求， 指标可根据供货双方要求商定。
6检验方法
6.1检测仪器
检测仪器见表4。
表4试验用量具和仪器设备
范围 0~500mm 0~90° 0~150mm
最小分度值 0.5 mm
名称钢直尺角度尺游标卡尺冲子型芯砂发气性仪
精确度 ±0.1 mm ±2 ' ±0.01 mm
2' 0.01 mm
012 发气量 0~50 ml 常温强度 0~15 MPa 高温耐热时间 0~500 s
H12 ±0.1 ml
± 0.1 MPa
型芯砂检测工作站*
±0.1 s
注：*型芯砂检测工作站需通过具有相关资质的第三方单位的计量认定。
6.2外观检测
用目测检查浇道管、浇口杯的表面有无破损和裂纹，是否光洁、平整。 6.3尺寸测量 6.3.1长度
用钢直尺测量浇道管的长度，浇口杯的高度。公差范围±1mm。 6.3.2厚度
用游标卡尺测量浇道管，浇口杯管壁厚度。公差范围土0.1mm。 6.3.3外径
用游标卡尺测量浇道管，浇口杯管壁外径。公差范围土0.1mm。
4 ICS 25 020 J31
