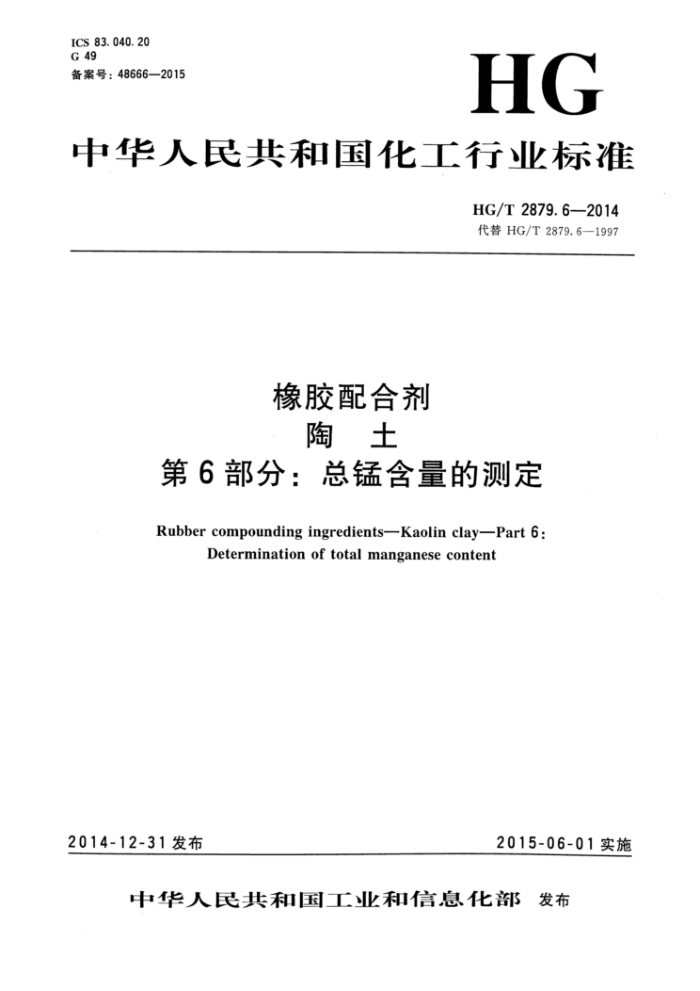

ICS 83.040.20 G 49 备案号：486662015
HG
中华人民共和国化工行业标准
HG/T2879.6-—2014 代替HG/T2879.6-1997
橡胶配合剂
陶土
第6部分：总锰含量的测定
Rubber compounding ingredients-Kaolin clay-Part 6:
Determination of total manganese content
2015-06-01实施
2014-12-31发布
中华人民共和国工业和信息化部发布 HG/T2879.6—2014
前言
HG/T2879《橡胶配合剂陶土》分为5部分：第1部分：总铜含量的测定；第2部分：铝含量的测定；第3部分：硅含量的测定；第5部分：总铁含量的测定；第6部分：总锰含量的测定。 本部分是HG/T2879的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替HG/T2879.6-1997《橡胶配合剂 陶土 总锰含量的测定》，与HG/T2879.6-
1997相比，除编辑性修改外主要技术变化如下：
一修改了标准名称；一增加了警示用语；修改了“范圈”（见1，1997年版的1）。
本部分由中国石油和化学.工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会炭黑分技术委员会（SAC/TC35/SC5）归口。 本部分起草单位：中橡集团炭黑工业研究设计院、四川理工学院、龙星化工股份有限公司、北海
高岭科技有限公司。
本部分主要起草人：代传银、陈建、聂素青、侯贺钢、王志国、杜颖。 本部分所代替标准的历次版本发布情况为： —-HG/T2879.6—1997。
(37)
I HG/T2879.6—2014
橡胶配合剂陶土
第6部分：总锰含量的测定
警告：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。 1范围
HG/T2879的本部分规定了用原子吸收分光光度计测定橡胶配合剂土中总锰含的方法本部分适用于生产过程中用中和酸性的物质（如胺）进行化学处理过的、未经表面改性（如硅烷
*
处理）或熳烧的天然陶土中总锰含量的测定。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HG/T2879.1一2014橡胶配合剂陶土第1部分：总铜含量的测定 3原理
用高氟酸和氢氟酸处理陶土试样，使大多数试样溶解。再用碳酸钠熔融不溶物。将熔融物与酸处理过的溶液混合，得到一个整体溶液。在波长为279nm处，用原子吸收分光光度计测定试样的总锰含量。 4试剂
除非另有说明。在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。 4.1硝酸
质量分数为68%，P20=1.42g/mL。 4.2锰标准溶液（1.000g/L）
称取1g高纯度无氧锰金属于烧杯中，精确到1mg。用50ml.水和5ml.硝酸混合液溶解，煮沸以除去氮氧化物。冷却后转入1000mI.容量瓶中，用水稀释至刻度并摇匀。
1mL该标准溶液含1000μg锰。 4.3锰标准溶液（50mg/L）
用移液管移取50.0mL锰标准溶液（4.2）于1000ml.容量瓶中，加人5mL硝酸，再用水稀释至刻度并摇匀。
1mL该标准液含50μg锰。 4.4锰标准溶液（10mg/L）
用移液管移取50.0ml.锰标准溶液（4.3）于250ml.容量瓶中，加人1mL硝酸，再用水稀释至刻度并摇匀。
1mL该标准溶液含10μg锰。 5仪器
原子吸收分光光度计，附空气-乙炔火焰燃烧器及锰空心阴极灯。
(39)
1 HG/T2879.6—2014
6分析步骤
6.1试验溶液
按HG/T2879.12014中7.2相同步骤制备试验溶液。 6.2标准曲线的绘制 6.2.1在一组6个50ml容量瓶中分别加人0.5ml、2.5ml、5.0ml、10.0mL、15.0mL、25.0ml 锰标准溶液（4.4).再分别用水稀释至刻度并摇匀，各瓶中对应的锰浓度分别为0.1μg/mL、0.5 μg/mL、1.0μg/ml.、2.0μg/ml、3.0μg/ml、5.0μg/ml.。 6.2.2按仪器生产厂使用说明书要求调试原子吸收分光光度计，采用空气-乙炔火焰，在波长为279nm 处测定各标准溶液的吸光度。 6.2.3将6.2.1所配制的一组标准溶液分别吸人原子吸收分光光度计中，测定其吸光度。每测定个标准溶液后。应吸人水以清洗管路。 6.2.4以锰标准溶液的浓度（μg/mL）为横坐标、其相应的吸光度为纵坐标，绘制标准曲线。 6.3试样溶液的测定 6.3.1按6.2.3，交替将试样溶液和水吸入原子吸收分光光度计中。测试两次，记录吸光度的平均值。 6.3.2 从标准曲线（6.2.4）上查出平均吸光度所对应的试样溶液的锰浓度（ug/mL）。 6.4空白试验
按HG/T2879.1-2014中7.5相同步骤进行空白试验。按6.3进行测试。 1 结果表示
总锰含量c（Mn）按公式（1）计算，结果以毫克每千克（mg/kg）表示。
c(Mn)/c(Mn)2×100 "(Mn)=
(1)
mI
式中： c(Mn) 试验溶液中的锰浓度的数值，单位为微克每毫升（μg/ml.）； c（Mn)2—--空白试验溶液中的锰浓度的数值。单位为微克每毫升（μg/mL）；
m1—试样的质量的数值（HG/T2879.1--2014中7.1），单位为克（g）； 100-~试验液的体积的数值，单位为毫升（mL）。
8试验报告
试验报告应包括以下内容： a) 识别试样所需的全部资料； b) 本部分的编号； c) 试验结果，包括单次试验结果和它们的平均值； d) 与规定的分析步骤的差异； e) 在试验中观察到的异常现象； f) 试验日期。
({0) 706-6186 . JL/H
中华人民共和国化工行业标准
橡胶配含剂土（2014）
HG/T2879--2014 版发行：化学T.业脂版社
1北京审东城区青年潮南街13号邮政编修100011) 北京科印技术资询服务公司海淀微码印剧分部 880mm×1230mm1/16印张3字数58.6下字
2015年4月北京第1版第1次印刷
书号：155025·2029
购书咨询：010-64518888 咨府服务：010-64518899
网证：htp：//www.cip.com.cn
凡购买本书，如有缺损质盘问题。本社销售中心负资调换。
定价：38.00元
版报所有 连宽必究
