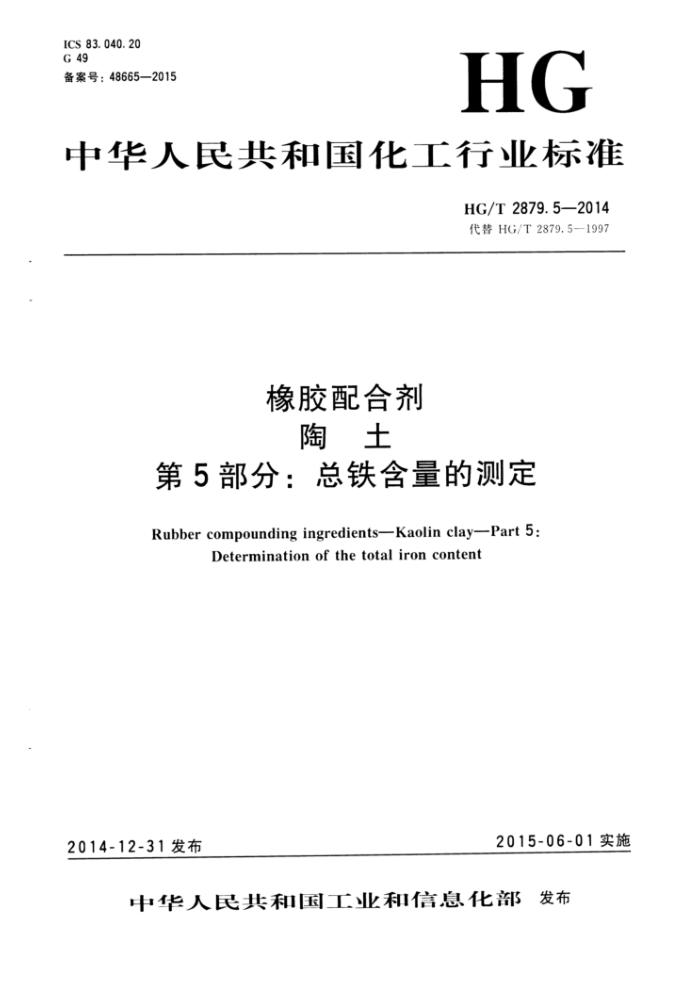

ICS 83.040.20 G 49 备案号：48665—2015
HG
中华人民共和国化工行业标准
HG/T 2879.5—2014 代替HG/T2879.51997
橡胶配合剂
陶土
第5部分：总铁含量的测定
Rubber compounding ingredients—Kaolin clay-Part 5:
Determination of the total iron content
2015-06-01实施
2014-12-31发布
中华人民共和国工业和信息化部发布 HG/T 2879.5—2014
前言
HG/T2879《橡胶配合剂 陶土》分为5部分：第1部分：总铜含量的测定；第2部分：铝含量的测定；第3部分：硅含量的测定；第5部分：总铁含量的测定：第6部分：总锰含量的测定。 本部分是HG/T2879的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替HG/T2879.5-1997《橡胶配合剂 陶土 总铁含量的测定》，与HG/T2879.5
1997相比.除编辑性修改外主要技术变化如下：
修改了标准名称；一增加了警示用语；一修改了“范围”（见1，1997年版的1）； —增加了吸收池”（见5.3)；
增加了“注”（见6.1.1的注）。 本部分由中国石油和化学T业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会炭黑分技术委员会（SAC/TC35/SC5）归口。 本部分起草单位：中橡集团炭黑T业研究设计院、四川理工学院、龙星化T股份有限公司、北海
高岭科技有限公司。
本部分主要起草人：邓毅、张丽萍、代传银、侯贺钢、朱万华、王玉超。 本部分所代替标准的历次版本发布情况为：
HG/T2879.5—1997。
1
(29) HG/T2879.5—2014
橡胶配合剂
陶士
第5部分：总铁含量的测定
警告：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。 1范围
HG/T2879的本部分规定了用2.2'-联吡啶光度法测定橡胶配合剂陶土中总铁含量的方法。 本部分适用于生产过程中用中和酸性的物质（如胺）进行化学处理过的、未经表面改性（如硅烷
处理》或熳烧的天然陶土中总铁含量的测定。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HG/T2879.3一2014橡胶配合剂陶土第3部分：硅含量的测定 3原理
用碳酸钠熔融试样，使铁成为酸溶性的。用2，2"-联吡啶作显色剂，用光度法测定试样的总铁含量。 4试剂
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。 4.1盐酸
质量分数为36%。p2u=1.18g/ml.。 4.2 2硝酸
质量分数为68%，P20=1.42g/mL。 4.3盐酸羟胺溶液（500g/L)
将50g盐酸羟胺（H()VHsCI）溶解在50mL水中，转入100mI.容量瓶中，用水稀释至刻度并摇匀。 4.4醋酸铵溶液（200g/L）
将200g醋酸铵（CHaC()()NH）溶解在600mL水中，转入1000mL容量瓶中，用水稀释至刻度并摇匀。 4.5铁标准贮备溶液（1000mg/L）
在100mL烧杯中称取1g纯铁，精确到1mg。溶于10ml.水和5mL硝酸的混合液，煮沸以排出氮氧化物。冷却后将溶液转移到1000mL容量瓶中，加水稀释至刻度并摇匀。
1mL此标准溶液含1000g铁。 4.6铁标准溶液（50mg/L）
用移液管将50.0mL铁标准贮备溶液（4.5）移人1000ml容量瓶中，加人10mL盐酸，加水稀释至刻度并摇匀。
(31)
1 HG/T2879.5—2014
1mL此标准溶液含50μg铁。 4.7铁标准溶液（10mg/L）
用移液管将50.0mL铁标准溶液（4.6）移人250mL容量瓶中，加入2.5mL盐酸，加水稀释至刻度并摇匀。
1mL此标准溶液含10μg铁。 4.82,2'-联吡啶溶液（2g/L)
将0.2g2.2'-联吡啶［(C:HN)a］溶解在60ml温水中，冷却后转入100mL容量瓶中，用水稀释至刻度并摇匀。
该溶液有效期为4周。 5仪器 5.1分光光度计：波长可在400nm~1000nm之间调整。 5.2分析天平：精度0.1mg。 5.3吸收池：光程10mm。石英。 6分析步骤 6.1试验溶液的制备 6.1.1用移液管吸取20mL稀释滤液Fz，移人50mL容量瓶中
注：Fz为HG/T2879.32014中7.4.1处理试样所配制的500ml稀释滤液。 6.1.2加人0.5mL盐酸羟胺溶液、2ml.2,2'-联吡啶溶液和10mL醋酸铵溶液，加水稀释至刻度并混匀，放置10min后进行光度测盘。 6.2标准曲线的绘制 6.2.1在-组6个50mL容量瓶中、分别加人0mL、5.0mL、10.0mL、20.0mL、25.0mL、 30.0ml铁标准溶液（4.7），这6个容量瓶分别含0μg、50uμg、100μg、200g、250μg、300μg铁。 6.2.2将每一个标准溶液按6.1.2显色程序进行显色反应。 6.2.3将分光光度计开机预热15min，用光程为10mm的吸收池，以水为参比溶液，在波长为520nm 处测量每个标准溶液的吸光度。 6.2.4以各容量瓶中的铁含量为横坐标、其对应的吸光度为纵坐标，绘制标准曲线。 6.3试验溶液的测定 6.3.1按6.1.2.用光程为10mm的吸收池，以水为参比溶液，在波长为520nm处测定试验溶液的吸光度。 6.3.2用测出的吸光度从标准曲线（6.2.4）上查出试验溶液的铁含量（m；）。 6.3.3如果吸光度超出标准曲线（6.2.4）的范围，则按6.1要求，减少F2的吸取量配制试验溶液，再进行上述测定，以使吸光度在标准曲线的范周内。 7结果表示
总铁（以Fez03计）含量c（Fe2（)s），按公式（1）计算，以质量分数（%）表示：
mX500
mi
.... (1)
moV, X1.43X104= maV,
c(Fez()s)=
X0.0715
式中： m-—试样（HG/T2879.3—2014中7.1.1）的质量的数值，单位为克（g）； n1~---由6.3.2得到的试验溶液中的铁含量的数值，单位为微克（μg)： V，-从F，（6.1.1）中吸取的试验溶液的体积的数值，单位为毫升（mL）；
(32)
2 HG/T 2879.52014
500—F2的体积的数值，单位为毫升（mL）； 1.43-—常数，Fe含量换算为Fe()：含量的系数。
8 试验报告
试验报告应包括下列项目： a) 识别试样所需的全部资料； b) 本部分的编号； c) 试验结果，包括单次试验结果和它们的平均值； d) 与规定的分析步骤的差异； e) 在试验中观察到的异常现象； f) 试验日期。
(33)
3 7106--6L86 JL/H
中华人民共和阁化工行业标准
橡胶配合剂离土（2014）
HG/T2879·2014 出版发行：化学.T.业出版社
-
（北京市东城区青年潮南街13）邮政编码100011）北京科印技术咨询服务公司海淀数码印剧分部 880mm×1230mm1/16印张3率散58.6下字
2015年4月北京第1版第1次印影
书号：155025：2029
购书咨询：010-64518888 售后服务：010-64518899
网址：htp：//www，cip.com.cn
凡买本书， 如有缺损质达问题。本社销售中心负责调换。 定价：38.00元
版权所有 遮书必克
