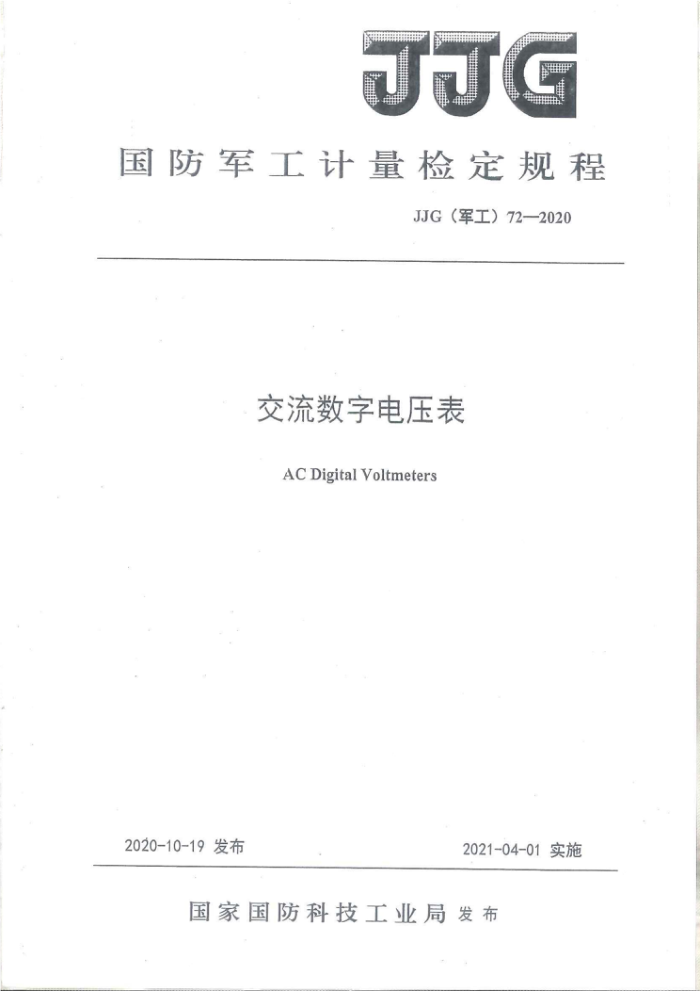

JJG
国防军工计量检定规程
JJG（军工）72—2020
交流数字电压表
ACDigital Voltmeters
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJG（军工）72—2020
交流数字电压表
JJG（军工）72—2020 代替JJG（军工）72—2015
检定规程
Verification Regulation for AC Digital
Voltmeters
起草单位：国防科技工业电学一级计量站 JJG（军工）72—2020
本规程主要起草人：
李晶晶（国防科技工业电学一级计量站）王乾娟 （国防科技工业电学一级计量站）金海彬 （国防科技工业电学一级计量站）游 立 （国防科技工业电学一级计量站）
参加起草人：
侯旭玮（ （国防科技工业电学一级计量站）孙文超 （国防科技工业电学一级计量站）王薇 （国防科技工业电学一级计量站）罗春妹 （国防科技工业电学一级计量站） JJG（军工）72—2020
目录
前言范围..
1
1
2 概述 3 计量性能要求... 3.1 电压示值误差 3.2 电压稳定性. 3.3 频率示值误差 4 通用技术要求.. 4.1 外观及附件... 4.2 工作正常性
计量器具控制 5.1 检定条件... 5.2 检定项目.. 5.3 检定方法 5.4 检定结果的处理 5.5 检定周期附录A 原始记录内页格式附录B 检定证书内页格式
5
国防军工 JJG（军工）72—2020
前言
本检定规程依据JJF（军工）12012《国防军工计量检定规程编写规则》编写：本检定规程替代JG（军工）72—2015《交流数字电压表检定规程》；本检定规程与JJG（军工）72一2015《交流数字电压表检定规程》相比，主要有以下
变化：
a）取消了分辨力检定项目； b）增加了频率示值误差检定项目： c）对规程中各公式、图表的表述等进行了规范化处理。
11 JJG（军工）72—2020
交流数字电压表检定规程
1范围
本规程适用于测量范围为10mV～1kV（10Hz~1MHz）的交流数字电压表以及数字多用表中交流电压功能的首次检定、后续检定和使用中检查。 2概述
交流数字电压表按工作原理分为交直流转换式和数字采样式，其中交直流转换式可分为整流式、热电式、热阻式等，交流数字电压表原理框图如图1所示。交流数字电压表按显示位数分为三位、三位半...八位半，按照结构外形分为手持式、台式、面板式等。交流数字电压表主要用于交流电压的测量
AC/DC转换器
衰减放大
A/D 变换器
显示电路
或采样保持
U, o
图1 交流数字电压表原理框图
3计量性能要求 3.1电压示值误差
a）电压范围：10mV~1kV; b）最大允许误差：±（6.0×10-5~2.0×10-l）交流数字电压表的最大允许误差一般可以用公式（1）表示，相对最大允许误差一般
可以用公式（2）表示：
(1) (2)
AMPE=±(a%U,+b%Um) /MPE =±(a% +b% m)
U
式中： AMPE 被检交流数字电压表的最大允许误差，V
与示值有关的误差系数；
a-
U.一被检交流数字电压表的示值，V b——与量程值有关的误差系数； U.—被检交流数字电压表的量程值，V; YMPE 被检交流数字电压表的相对最大允许误差
一
3.2 电压稳定性
24h稳定性：3.0×10-5~3.0×10-3。 3.3频率示值误差
a）频率范围：10Hz~1MHz; JJG（军工）72—2020
b）最大允许误差：±（1.0×10-5~1.0×10-2）。 4通用技术要求 4.1外观及附件
被检交流数字电压表外观应完好，无影响正常工作的机械损伤，各附件应齐全面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确
使用的标志。 4.2工作正常性
通电后被检交流数字电压表应能正常工作，各种指示、显示、按键、开关应正常。
5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内。检定装置的测量范围应覆盖被检交流数字电压表的测量范围：检定装置的扩展不确定度应不大于被检交流数字电压表最大允许误差绝对值的1/3。
检定所用主要设备包括： a）交流标准电压源
1）电压范围：10mV~1kV 2）频率范围：10Hz～1MHz 3）最大允许误差：±（3.0×10-5~1.0×10-3）。
b）交直流电压转换标准
1）电压范围：10mV~1kV： 2）频率范围：10Hz～1MHz； 3）交直流转换差：±（2.0x10-55.6×10-3）
c）交流数字电压表
1）电压范围：10mV~1kV： 2）频率范围：10Hz~1MHz： 3）最大允许误差：±（6.0×10-5～2.0×10-2）。
d）直流标准电压源
1）电压范围：±（10mV~1kV）： 2）最大允许误差：±（4.0×10-6～1.0×10-3）
e）直流数字电压表
1）电压范围：0.1V~2V： 2）最大允许误差：±（4.0×10-65.0×10-2）
f）交流电压源 JJG（军工）72—2020
1）电压范围：10mV~1kV 2）频率范围：10Hz～1MHz； 3）最大允许误差：±（2.0×10-4～1.0×10-3）
g）正弦波信号发生器
1）电压范围：10mV~10V 2）频率范围：10Hz～1MHz； 3）频率最大允许误差：±（1.0×10-6～3.0×10-3）
5.1.2环境条件
a）环境温度：
六位半及以上交流数字电压表 （20±1）C：六位半以下交流数字电压表 （20±5）°℃
b）相对湿度：30%~75%； c）供电电源：（220±22）V， （50±1）Hz d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰检定项目
5.2
交流数字电压表的检定项目见表1。
表1检定项目首次检定
序号 1 2 3 4 15
检定项目名称外观及附件工作正常性电压示值误差电压稳定性频率示值误差
后续检定
使用中检查
+ + + +
+
>
+
+
+
_*
+
注1：“，”为应检项目，“_”为可不检项目：
2：“*”仪器调整后“电压稳定性”为应检项目 3：第4项、第5项，若仪器说明书中未给出技术指标可不检
5.3检定方法 5.3.1外观和附件
通电前目视检查，应符合4.1的规定 5.3.2工作正常性
通电后目视检查，应符合4.2的规定 5.3.3检定前准备工作
六位半及以上被检交流数字电压表应在检定条件下放置24h以上，其余被检交流数字电压表在检定条件下放置5h（或按照仪器说明书规定的时间）后再通电。严格按使用说明
