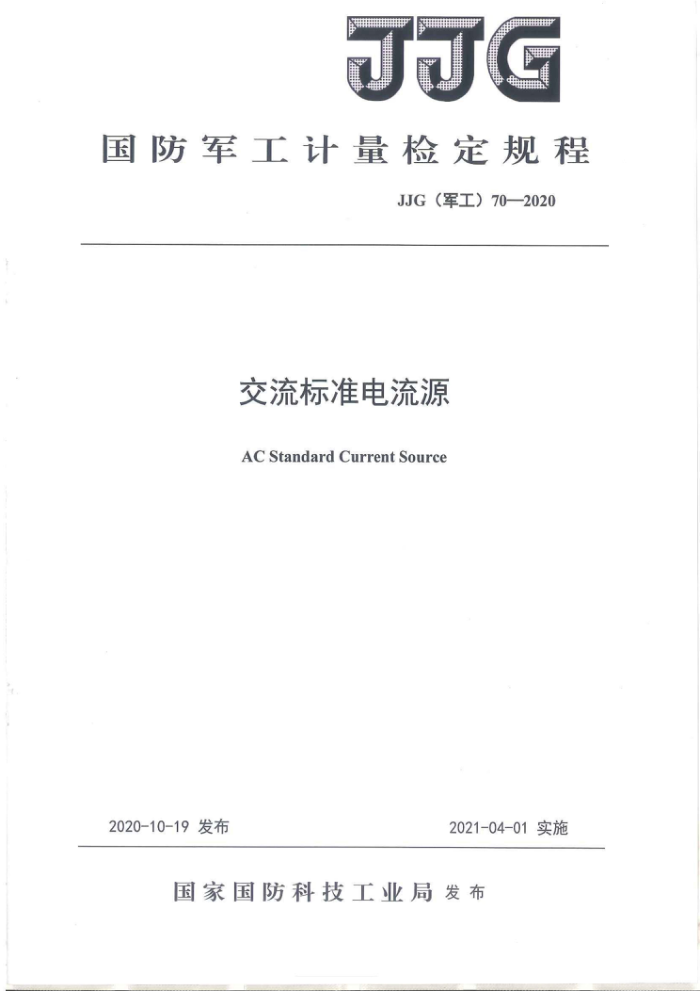

JJG
国防军工计量检定规程
JJG（军工）70—2020
交流标准电流源
AC Standard Current Source
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJG（军工）70—2020
交流标准电流源
检定规程 Verification Regulation for ACStandardCurrentSource
JJG（军工）70—2020 代替JJG（军工）70—2015
起草单位：国防科技工业电学一级计量站 JJG（军工）70—2020
本规程主要起草人：
王乾娟（ （国防科技工业电学一级计量站）李晶晶 （国防科技工业电学一级计量站）扈蓓蓓 （国防科技工业电学一级计量站）罗春妹 （国防科技工业电学一级计量站）
参加起草人：
孙文（国防科技工业电学一级计量站）张欢（国防科技工业电学一级计量站）王薇 （国防科技工业电学一级计量站） JJG（军工）70—2020
目录
前言.. 1范围. 2概述. 3计量性能要求.. 3.1电流示值误差.. 3.2电流稳定性 3.3波形失真度. 3.4负载能力 3.5频率示值误差 4通用技术要求 4.1外观及附件. 4.2工作正常性.. 5计量器具控制 5.1检定条件， 5.2检定项目 5.3检定方法.. 5.4检定结果的处理 5.5检定周期.. 附录A原始记录内页格式附录B检定证书内页格式..
2
.2 2 2 2
2 2
A
1.0
1 JJG（军工）70—2020
前言
本检定规程替代JJG（军工）70一2015《交流标准电流源检定规程》。 本检定规程与JJG（军工）70一2015《交流标准电流源检定规程》相比，主要有以下
变化：
a）拓展适用范围，将电流范围由10uA～20A调整为10uA～100A,将频率范围由 10Hz~20kHz调整为10Hz100kHz；
b）更新检定项目，取消电流最高分辨力的检定项目,将负载调整率检定项目更名为负载能力检定项目；
c）完善检定方法，取消替代法，完善直接测量法、电流电压转换法和比较测量法将比较测量法更名为交直流转换法；
d）规范表述，对检定用设备增补技术指标要求，对检定方法操作步骤、连线图、检定点频率设置等做了细化说明。
I1 JJG（军工）70—2020
交流标准电流源检定规程
1范围
本规程适用于电流范围10μA~100A、频率范围10Hz100kHz的交流标准电流源以及多功能校准源中交流电流功能的首次检定、后续检定和使用中检查。 2概述
交流标准电流源是用于产生标准正弦电流信号的设备，包括基于交流电压-电流转换式、整流控制式、热电转换式等多种原理，其结构框图如图1所示。
跨导放大器
可调基准电压
误差放大器
交流信号源
ACl-out
功率放大器
.0
ACI-LOV
3
交直流转换器
图1交流标准电流源结构框图
交流信号源产生频率可调的正弦交流信号，经过跨导放大器后转成交流电流输出；采样电阻上的反馈电压经交直流转换器转成直流电压，通过误差放大器实现与可调基准电压的比较，从而控制交流正弦信号的幅度，最终使输出交流电流有效值等于可调直流基准电压与采样电阻的比值。
交流标准电流源输出稳定的正弦交流电流，具有准确的电流有效值和频率值，可用作标准的正弦交流电流信号源，还可以用作交流电流计量标准保存和复现交流电流量值用于检定/校准交流电流表、交流电流源等交流电流计量器具，实现对交流电流的量值传递。 3计量性能要求 3.1电流示值误差
a）电流范围：10μA~100A； b）频率范围：10Hz~100kHz； c）最大允许误差：±（1.5×10-4~3.8×10-2）交流标准电流源的最大允许误差一般可以用公式（1）表示，相对最大允许误差一般
可以用公式（2）表示：
(1) 1
AMPE=±(a%I,+b%Im) JJG（军工）70—2020
(2)
YMPE =±(a% + b% 血)
I
式中： AMPE 被检交流标准电流源的最大允许误差，A；
与示值有关的误差系数：
a
I被检交流标准电流源的示值，A：久 一与量程值有关的误差系数； Im—被检交流标准电流源的量程值，A YMPE 被检交流标准电流源的相对最大允许误差。
3.2电流稳定性
24h电流稳定性：3.0×10-5~1.0×10-2。 3.3波形失真度
a）波形失真度：5×10-4~1×10-2； b）频率范围：10Hz~100kHz。
3.4负载能力
最大负载电压：1.4V50V，或最大负载电阻：0.5Q~2kQ。 3.5频率示值误差
a）频率范围：10Hz~100kHz； b）最大允许误差：±（1×10-4~1×10-2）。
4通用技术要求 4.1外观及附件
被检交流标准电流源外观应完好，无影响正常工作的机械损伤，其附件应齐全。 面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确
使用的标志。 4.2工作正常性
通电后被检交流标准电流源应能正常工作，各种指示和显示应正确，输出电流范围应符合要求。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内。检定装置的测量范围应覆盖被检交流标准电流源的输出范围：检定装置的扩展不确定度应不大于被检交流标准电流源最大允许误差绝对值的1/3。
检定所用主要设备包括：
2 JJG（军工）70—2020
a）标准交流数字电流表
1）电流范围：10μA~100A； 2）频率范围：10Hz~100kHz 3）最大允许误差：±（5.0×10-4～2.7×10-3）。
b）电流分流器
1）电流范围：10μA~100A； 2）频率范围：10Hz~100kHz； 3）交直流差：±（1.3×10-5～3×10-3）。
c）交流标准电阻器
1）电阻范围：0.01Q~10kQ； 2）频率范围：10Hz~100kHz； 3）交直流差：±（1.3×10-5~3×10-3）。
d）交直流电压转换标准
1）电压范围：700mV~2.2V； 2）频率范围：10Hz～100kHz； 3）交直流转换差：±（1.0×10-5~2.0×104）。
e）交流电压测量标准
1）电压范围：700mV~2.2V； 2）频率范围：10Hz～100kHz； 3）交直流转换差：±（2.4×10-5~2.0×104）。
f）直流标准电流源（含跨导放大器输出直流电流）
1）电流范围：10μA~100A； 2）最大允许误差：±（5.0×10-5～1.6×10-4）。
g）直流数字电压表
1）电压范围：0.2V~2V； 2）最大允许误差：±（4.5×10-6~6.5×10-6）。
h）交流数字电压表
1）电压范围：0.1V~50V； 2）频率范围：10Hz100kHz； 3）最大允许误差：±（9.9×10-5～3.7×10-3）。
i）失真度仪
1）失真度范围：0.01%~0.3%； 2）频率范围：10Hz～100kHz 3）相对最大允许误差：±10%。
ji）频率计
3
