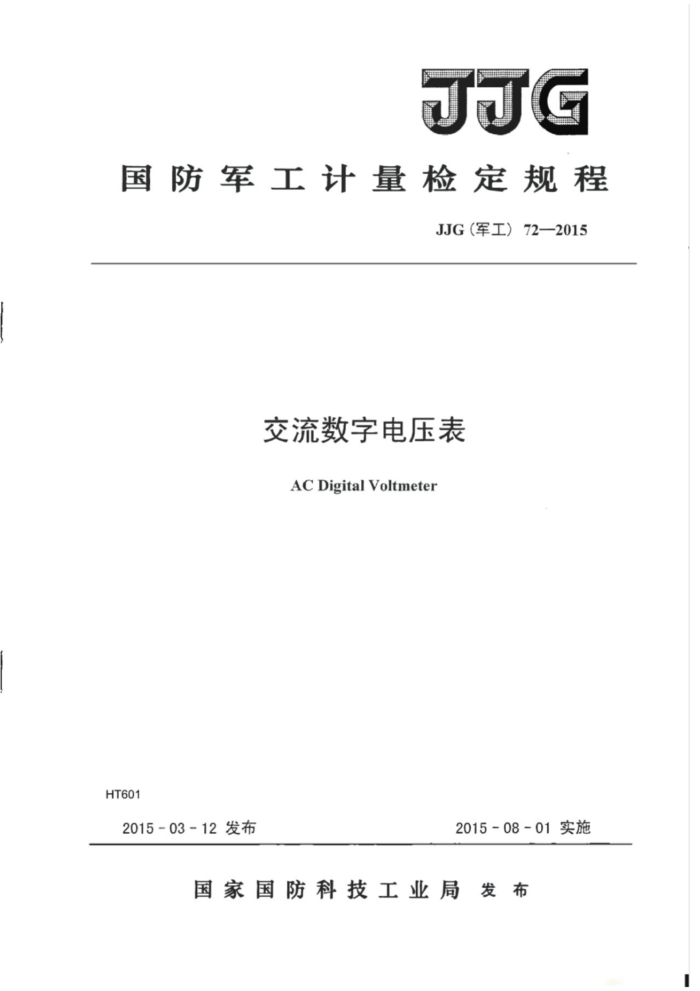

JJG
国防军工计量检定规程
JJG（军工）72—2015
交流数字电压表
ACDigitalVoltmeter
HT601
2015-08-01实施
2015-03-12发布
国家国防科技工业局发布 JJG（军工）72—2015
交流数字电压表检定规程
JJG（军工)72—2015 代替JJG(航天)34—1999
VerificationRegulationforACDigital
Voltmeter
起草单位： 国防科技工业第二计量测试中心 JJG(军工)72—2815
本规程起草人：
黄晶 (国防科技工业第二计量测试中心) 刘国伟 （国防科技工业第二计量测试中心） JJG(军工)72—2015
目录
1 范围 2 概述 en 计量性能要求. X
1
通用技术要求.. 4.1 外观及附件 4.2 工作正常性...
.1
计量器具控制.. 5.1 检定条件. 5.2 检定项目.. 5.3 检定方法. 5.4 检定结果的处理， 5.5 检定周期.
5
.1 2 ....2
4
.4 JJG (军工)722015
交流数字电压表检定规程
1范围
本规程规定了交流数字电压表的技术要求、检定条件、检定项目、检定方法、检定结果的处理和检定周期。本规程适用于新制造、新购置、使用中和修理后的平均值和有效值交流数字电压表的检定，也适用于数字多用表和数字面板表中的交流电压功能的检定。 2概述
交流数字电压表（以下简称被检表）用于测量交流电压信号，在科研、生产和计量测试中应用十分广泛。它是通过交直流转换器对交流信号直接进行测量的一种仪器。交直流转换器按其转换方法可分为整流式、热电式、热阻式、电子式，按交流电压的特征量来分，又可分为平均值和有效值型。 3计量性能要求
a）频率范围：10Hz~1MHz； b）电压范围：1mV~1000V； c）电压允许误差极限：不优于2×10°5 d）电压分辨力：不优于0.1μV。
4通用技术要求 4.1外观及附件
被检交流数字电压表应无影响正常工作的机械损伤，附件齐全，有使用说明书，非首次检定时应有前次检定证书。 4.2工作正常性
被检交流数字电压表的各开关及功能键的功能应正常，通电后应能正常工作。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备必须经过计量技术机构检定合格，并在有效期内。标准设备的测量范围应涵盖被检器具的测景范函，标准装置的测量不确定度应优于被检仪器不确定度（允许误差极限）的三分之一，稳定性与分辨力应优于被检仪器的五分之一。
a）AC/DC转换标准； b）交流标准电压源；）交流数字电压表； d）直流标准电压源； e）交流电压源。
1 JJG（军工）72—2015
5.1.2环境条件
a）环境温度：24h误差及稳定性检定时为20°C±1℃C，其它技术指标检定时为20°C±5℃C； b）相对湿度：20%~75%； c）大气压强：（86~106)kPa； d）供电电源：(220±22)V，(50±1)Hz； e）其他：周围无影响检定系统正常工作的机械振动和电磁干扰。
5.2检定项目
交流数字电压表的检定项目见表1。
表1检定项目首次检定
序号 1 2 3 4 5 注1：“+”为应检项目，“”为可不检项目注2：修理后的检定项目：可视修理情况选择有关的检定项目
使用中检查
周期检定
检定项目名称外观及附件的检查工作正常性的检查
+ + + + +
+ + +
+ + +
电压示值误差
分辨力稳定性
-
5.3检定方法 5.3.1外观及附件的检查
用目测法检查被检数字电压表的外观及附件应符合4.1的规定。 5.3.2工作正常性
通电前，用目测法或手动法检查被检交流数字电压表各旋钮是否灵活；通电后，用目测法或手动法检查被检交流数字电压表应符合4.2的规定。 5.3.3电压示值误差
对于交流数字电压表，示值误差表示为24h误差、30d误差、90d误差、0.5a或1a误差。若在某段时间之初经调整后，测量示值误差合格，保持在这段时间中不做调整，并且在这段时间之末再次测量示值误差合格，则这段时间的示值误差合格。例如24h误差合格 1a误差合格，否则表示为24h误差超差、1a误差超差。 5.3.3.1检定准备工作
被检交流数字电压表应在检定条件下放置24h以上。严格按使用说明书要求对被检和检定用设备进行预热和预调。 5.3.3.2选择检定点
a）选择准确度最高的一个频率点对基本量程的五个点（一般包括量程上限和十分之一量程点在内）、非基本量程的三个点（一般包括量程上限和十分之一量程点在内）进行检定；
b）在每个频段的上下限频率上，对每个量程的量程上限和十分之一量程点进行检定； c）也可根据用户的要求适当增加或减少检定点。
2
- JJG（军工)72—2015
5.3.3.3交流标准源法
检定按以下步骤进行： a）按图1连接检定设备； b）选择被检表的适当量程，由交流标准电压源输出预先设置的标准值U，从被检表
得到示值U;
C)读取并记录U,和U值； d）按公式（1）、（2）计算被检表的示值误差：
(1) (2)
AU=U,-U. y:
AU ×100% U,
式中： AU—一被检表的示值误差，V；
一被检表的相对误差：
?
U——标准值，V; U——被检表示值，V。 e）△U应符合技术说明书的要求
交流标准电压源
交流标准电压源
图1交流标准源法的连接示意图
5.3.3.4直接比较法
检定按以下步骤进行： a）按图2连接检定设备： b）选择被检表的适当量程，由交流电压源输出预先设置的电压点，从标准表得到标
准值Ur，从被检表得到被检表示值Ut：
c)读取并记录U和U,值： d）按公式（1）、（2）计算被检表的示值误差； e)AU应符合技术说明书的要求。
交流电压源
被检表
标准表
图2直接比较法的连接示意图
5.3.3.5比较测量法
a）按图3连接检定设备，并按规定时间预热； b）选择被检表的适当量程，由交流电压源输出预先设置的电压点，同时从被检表得
到示值Ut，调节直流电压源输出，使之与交流产生相同的热电势，这时从直流标准电压源得到标准值Ur。读取并记录U和U,值；
3 JJG(军工)72—2015
c）按公式（1）、（2）计算被检表的示值误差； d）△U应符合技术说明书的要求。
直流电压源
交流电压源
交直流转换标准
被检表
图3比较测量法的连接示意图
5.3.4稳定性
稳定性一般表示为10min或24h稳定性。按图4连接检定线路，由交流电压源输出一交流电压，得到标准值U，在上述时间内观察被检表的示值变化，按式（3）计算被检表的稳定性：
交流电压源
被检表
图4利 稳定性检定的连接示意图
Umr -Umia ×100%
(3)
y=
U.
式中： y- 一被检表的稳定性； Umax——10min或24h内被检表的最大值，V； Umi——10min或24h内被检表的最小值，V。 被检表的稳定性应符合技术说明书的要求，
5.3.5分辨力
a）按图1连接线路，选择被检表的最小量程； b）由信号源输出一交流信号（频率应选择被检表准确度最高的频率点），使被检表显
示值为某一数值，同时读出检定装置的示值U1，然后微调使被检表读数在末位上变化一个字，再读出检定装置的示值U2，则两次示值之差
AU=U,-U,
(4)
即为被检表的最高分辨力；）被检表的最高分辨力应符合技术说明书的要求。
5.4检定结果的处理
检定合格的被检表出具检定证书；检定不合格的被检表出具检定结果通知书，并注明不合格项。 5.5检定周期
交流数字电压表检定周期一般不超过12个月，修理后检定合格才能使用。
