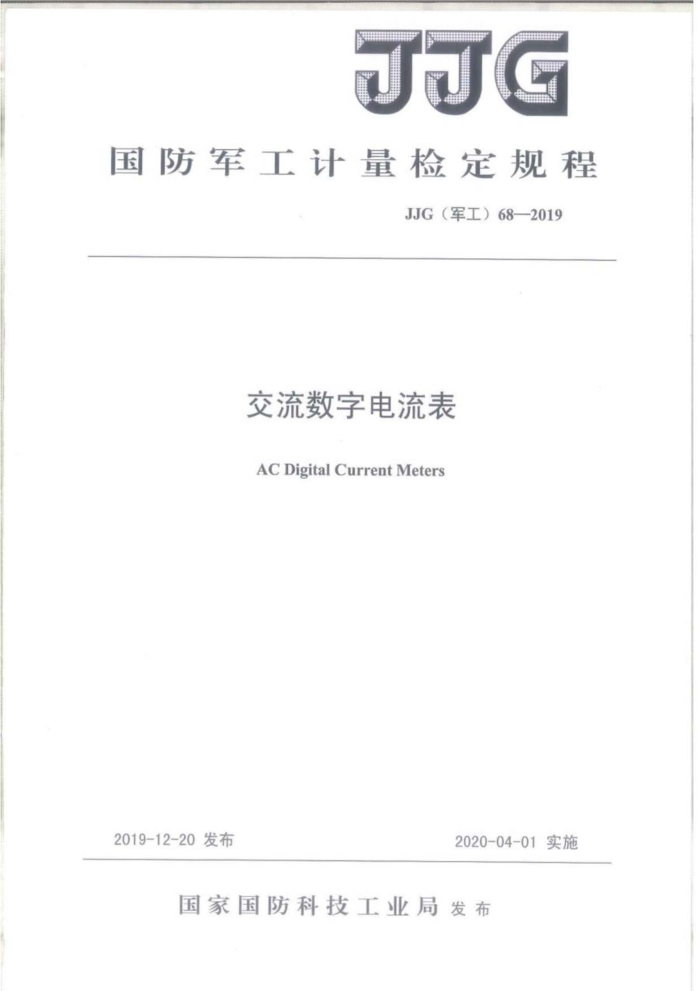

JJG
国防军工计量检定规程
JJG（军工）68—2019
交流数字电流表
ACDigital Current Meters
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）682019
交流数字电流表
检定规程
JJG（军工）68—2019 代替JJG（军工）68—2015
Verification Regulation for AC Digital
Current Meters
起草单位：国防科技工业电学一级计量站 JJG（军工）68—2019
本规程主要起草人：
焦海妮 （国防科技工业电学一级计量站）李晶晶 （国防科技工业电学一级计量站）张欢 （国防科技工业电学一级计量站）吴茜 （国防科技工业电学一级计量站）
参加起草人：
罗春妹 （国防科技工业电学一级计量站）扈蓓蓓 （国防科技工业电学一级计量站）付军立 （国防科技工业第一计量测试研究中心） JJG（军工）68—2019
目录
前言... 1范围... 2概述. 3计量性能要求. 3.1电流示值误差 3.2电流稳定性. 4通用技术要求.. 4.1外观及附件 4.2工作正常性 5计量器具控制 5.1检定条件 5.2检定项目.. 5.3检定方法. 5.4检定结果的处理 5.5检定周期. 附录A原始记录内页格式附录B 检定证书内页格式附录C阻抗变换器原理.
1
.2
.2
...4
.8
.8
.9
.12
国防军工 JJG（军工）68—2019
前言
本检定规程依据JF（军工）1一2012《国防军工计量检定规程编写规则》编写。 本检定规程替代JJG（军工）68一2015《交流数字电流表检定规程》；本检定规程与JJG（军工）68一2015《交流数字电流表检定规程》相比，主要有以下
变化：
a）扩展了测量范围； b）增加了两种电流示值误差的检定方法； c）取消了电流最高分辨力的检定项目； d）对规程中各公式、图表的表述等进行了规范化处理； e）增加了附录A原始记录内页格式及附录B检定证书内页格式。
II JJG（军工）682019
交流数字电流表检定规程
1范围
本规程适用于测量范围为1μA~100A（10Hz~100kHz）的交流数字电流表以及数字多用表中交流电流功能的首次检定、后续检定和使用中检查。 2 概述
交流数字电流表一般由电流电压转换器、 模数变换单元、显示控制单元等组成。交流数字电流表的原理是将被测交流电流通过电流电压转换器转换成交流电压信号，再经过模数变换单元转换成数字量，得到准确的被测交流电流。
交流数字电流表按照显示位数通常可分为三位半、四位半、五位半、六位半等，按照外形结构通常可分为手持式、台式和板卡式。交流数字电流表主要用于测量交流电流，检定交流电流源和数据采集器等计量器具。 3计量性能要求 3.1电流示值误差
a）电流测量范围：1μA~100A。 b）频率测量范围：10Hz~100kHz。 c）最大允许误差：±（0.02%~8%）交流数字电流表的最大允许误差一般可以用公式（1）表示，相对最大允许误差一般
可以用公式（2）表示：
AMPE=±(a%l+b%1m）
(1)
YME=±a%+b%-
(2)
I.
式中： AMPE 被检交流数字电流表的最大允许误差，A
国防军T
与示值有关的误差系数： I 被检交流数字电流表的示值，A： 6——与量程值有关的误差系数： I.- 一被检交流数字电流表的量程值，
a-
A
YMPE 被检交流数字电流表的相对最大允许误差 3.2电流稳定性
24h稳定性：0.01%~3%。 4 通用技术要求 JJG（军工）68—2019
4.1外观及附件
被检交流数字电流表外观应完好，无影响正常工作的机械损伤，各附件应齐全。 面板或铭牌上应有名称、型号、国别厂家、出厂编号等，各按键、开关应有保证正确
使用的标志。 4.2工作正常性
通电后被检交流数字电流表应能正常工作，各种指示、显示等应正常，测量范围应符合要求。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内。检定装置的测量范围应覆盖被检交流数字电流表的测量范围：检定装置的扩展不确定度应不大于被检交流数字电流表最大允许误差绝对值的1/3。
检定所用主要设备包括： a）交流标准电流源
1）电流测量范围：10μA~100A； 2）频率测量范围：10Hz~100kHz； 3）最大允许误差：±（0.01%~2%）。
b）交流稳定电流源
1）电流测量范围：1μA~100A； 2）频率测量范围：10Hz~100kHz； 3）2分钟短期稳定性：±（0.002%~0.8%）。
c）交流数字电流表
1）电流测量范围：1μA~100A； 2）频率测量范围：10Hz~100kHz； 3）最大允许误差：±（0.02%~8%）。
d）交流数字电压表
1）电压测量范围：10mV~1kV； 2）频率测量范围：10Hz~100kHz； 3）最大允许误差：±（0.001%~0.03%）。
e）直流标准电流源
1）电流测量范围：±（10μA~100A）； 2）最大允许误差：±（0.004%~0.8%）。
2 JJG（军工）68—2019
f）直流数字电压表
1）电压测量范围：±（10mV~20V）： 2）最大允许误差：±（4.0×10-6~2.0×10-2）。
g）交直流电压转换标准
1）电压测量范围：10mV~1000V： 2）频率测量范围：10Hz100kHz； 3）交直流转换差：≤1.0×10-5。
h）交直流分流器
1）电流测量范围：10μA~100A： 2）频率测量范围：DC100kHz： 3）交直流转换差：≤1.0×104； 4）最大允许误差：±（3.0×10-5~1.0×10-3）。
i）交流标准电压源
1）电压测量范围：10mV~1kV 2）频率测量范围：10Hz~100kHz； 3）最大允许误差：±（3.0×10-5~1.0×10-3）。
j）标准电容器
1）标称值：100pF、1000pF、0.01μF、0.1μF、1μF： 2）频率测量范围：10Hz~10kHz； 3）测量不确定度：≤5.0×10-4（k=2）。
k）频率计
1）频率测量范围：10Hz100kHz； 2）最大允许误差：±（3.0×10-5~3.0×10-3）
1）阻抗变换器
输入输出电压比例：1:1；频率范围：10Hz~10kHz；输入阻抗：≥100G2：失调电流：≤1nA；偏置电压：≤1μV。
5.1.2环境条件
a）环境温度：最大允许误差绝对值优于0.01%时（20±2）℃，其余（20±5）℃ b）相对湿度：交流电流示值小于1mA时30%50%，其余30%~75% c）供电电源： （220±22）V，（50±1）Hz。
3
