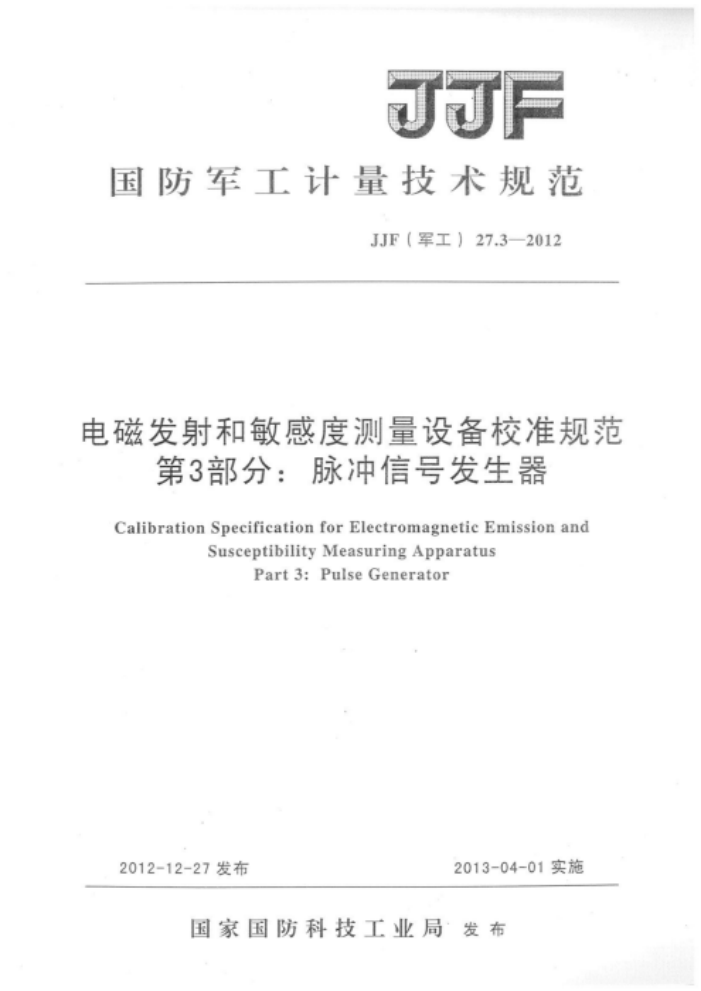

JJF
国防军工计量技术规范
JJF（军工）27.3—2012
电磁发射和敏感度测量设备校准规范
第3部分：脉冲信号发生器
Calibration SpecificationforElectromagnetic Emissionand
Susceptibility Measuring Apparatus
Part 3: Pulse Generator
2013-04-01实施
201212-27发布
国家国防科技工业局发布 JJF(军工) 27.3—2012
电磁发射和敏感度测量
设备校准规范
第3部分脉冲信号发生器 JJF（军工) 27.32012 Calibration Specification for Electromagnetic Emission and Susceptibility Measuring Apparatus
Part 3Pulse Generator
起草单位：国防科技工业第二计量测试研究中心 JJF(军工)27.3—2012
本规范主要起草人：
杨金涛（国防科技工业第二计量测试研究中心）韩玉峰（国防科技工业第二计量测试研究中心）马蔚宇（国防科技工业第二计量测试研究中心）吴红森（国防科技工业第二计量测试研究中心）刘阳（国防科技工业第二计量测试研究中心） JJF(军工) 27.3-2012
目 录
- 范园 2 引用文件 3 术语和定义
概述 3 计量待性 5. 1 脉冲多数
4
校准条件 6. 1 环统条件 6. 2 校准用仪器设备 7 校准项目和校密方法 7. 1 校准项目 7. 2 校准方法 8 校准纳采 9 复校时阅间照附景A 测量不确定度评定示例附录B 校准记录格式示测
6
2 2 3
2
..3
5
5
16 JJF(军工) 27. 32012
电磁发射和敏感度测量设备校准规范
第3部分 脉冲信号发生器
1范围
本部分适用于GJB151中电缆束注人脉冲激励传导敏感度试验（CS115）使用的脉冲信号发生器校准。其它类似设备可参照使用。
引用文件本部分引用了下列文件： GJB72 电醛干扰和电磁兼容性名词术语 GJB151军用设备和分系统电磁发射和敏感度要求凡是注日期的引用文件，仅注日期的版本适用于本部分：凡是不注日期的引用文
2
件，其最新版本（包括所有的修改单）适用于本部分。 3 术语和定义
GJB72界定的术语和定义适用于本部分。 概述脉冲信号发生器用于电缆束注人脉冲激励传导敏感度试验，检验EUT承受耦合到
4
与EUT有关电缆上的脉冲信号的能力，评价军用设备或分系统受到脉冲信号干扰时的性能。 5 计量特性 5.1 脉冲参数
8）电流最大值：5A； b）上升时间/下降时间：>1ns； c）脉冲宽度：30ns; d）重复率：(30±3)Hz。 脉冲参数校准波形示意图见图1所示。 2T) 37.3m282
家a 3
经心
O
A
事 4306
-
s3s
按准系件系1糖条评
6
6）环境腿度：（25±5%：）精时透度：宽%：供电：（220，（50) ）第它：弱器无能增设影正索工作电股平银和统燃就动。
6.2用微品设器
性教务实量求微想意这，提足资，新在究。 ）极字示球器
蒙家：免旺测能象大无许换密：主工条：时间测量最大光许满差：主00等。
5）亲醇
特性凰就：500 减单格：
）润赖鱼载
等性图热：5：蒙慈；DC~旺 JJF(军工) 27. 3—2012
电压驻波比：≤1.1。 d）校准夹具
频率范图：≥500MH2；电压驻波比：≤3.5。
7 校准项目和校准方法 7. 1 校准项目 7. 1, 1 脉冲参数
被校准设备应连接配套注人探头。 7. 2 校准方法 7. 2. 1 脉冲参数
a）按图2连接仪器，设置示波器输人阻抗为50α，按仪器说明书要求预热；
同驻负数
注人操头
脉冲信号发生荐
套减器
校准共具
示波器
图2 冲信号发生器校准示意围
b）设置脉冲信号发生器为正板性脉冲输出，脉冲重复频率为30Hz： c）设置脉冲信号发生器的输出为最小，适当调节示波器以适应被测信号正常显示； d）启动脉冲信号发生器输出，读取脉冲波形的电压最大值： e）按式（1）计算脉冲信号发生器输出电流值；
(1)
I=h号
R
式中： 【——电流校准值，A； k—衰减倍数； U—示波器测量值，V； JJF(军工) 27. 32012
R—500。 f）逐渐调节脉冲信号发生器输出，使流过校准夹具中心导体的电流达到GJB151
规定的电流值，记录此时脉冲信号发生器的指示值；
g）按图1所示读取并记录脉冲波形的电压最大值、上升时间、下降时间和脉冲宽度；
h）调节示波器，测量脉冲重复频率； i）停止脉冲信号发生器输出： i）设置脉冲信号发生器为负极性脉冲输出； k）设置脉冲信号发生器的输出为最小，并适当调节示波器以适应被测信号正常
显示;
1）启动脉冲信号发生器输出，读取脉冲波形的电压最小值； m）按式（1）计算脉冲信号发生器输出电流值： n）逐渐调节脉冲信号发生器输出，直到流过校准夹具中心导体的电流为GJB151
规定的电流值为准，记录此时脉冲信号发生器的指示值；
o）按图1所示读取并记录脉冲波形的电压最小值、上升时间、下降时间和脉冲宽度；
P）调节示波器，测量脉冲重复额率。 8 校准结果
经校准的脉冲信号发生器出具校准证书，给出校准值及其测量不确定度。校准证书应至少包括以下信息：
a）标题：“校准证书"； b）实验室名称和地址： c）进行校准的地点（如果与实验室的地址不同）； d）证书的唯一性标识（如编号），每页及总页数的标识： e）客户的名称和地址； f）被校对象的描述和明确标识； g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的
接收日期；
h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明： i）校准所依据的技术规范的名称及代号；
4
