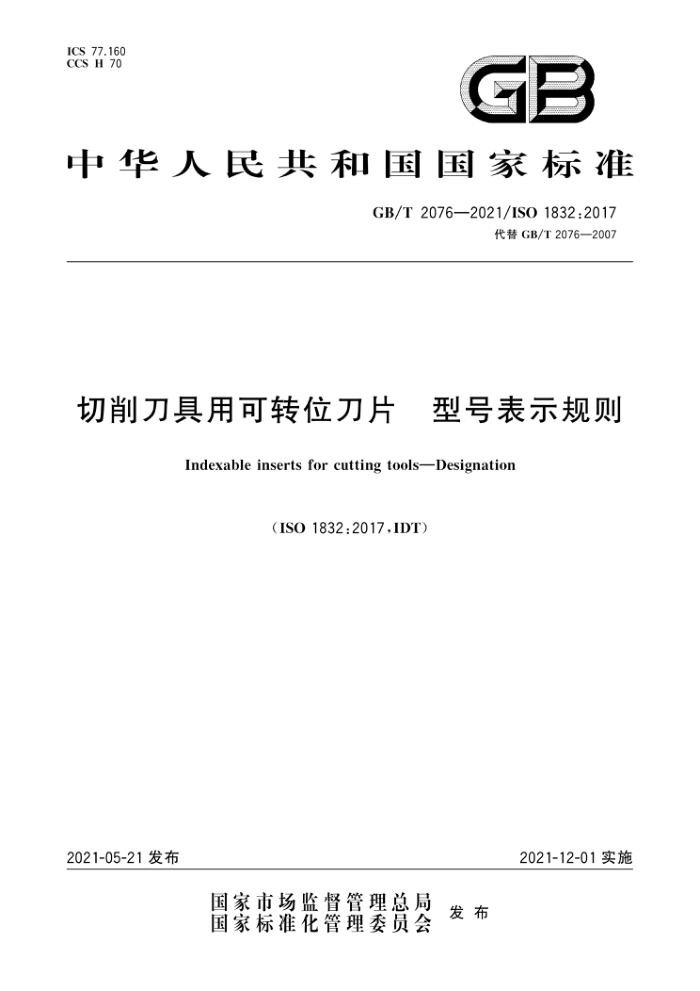

ICS 77.160 CCS H 70
GB
中华人民共和国国家标准
GB/T2076—2021/ISO1832:2017
代替GB/T2076—2007
切削刀具用可转位刀片 型号表示规则
Indexable inserts for cutting tools-Designation
（ISO1832:2017,IDT)
2021-12-01实施
2021-05-21发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T2076—2021/ISO1832:2017
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T2076一2007《切削刀具用可转位刀片型号表示规则》。本文件与GB/T2076一 2007相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了部分规范性引用文件，与ISO1832：2017保持一致（见第2章，2007年版的第2章）； b) 增加了术语及定义（见第3章)； c) 删除了不等边不等角六边形“F”（见2007年版的表1、表4)； d) 更改了刀片形状V的内切圆基本尺寸d为“12.7”刀片的m允许偏差值（见表5，2007年版的
表5); e) 删除了刀片形状V的内切圆基本尺寸d为"15.875”和"19.05”的刀片（见2007年版的表5）； f) 更改了双倒棱刀刃字母代号，由“Q"更改为"K”（见表10，2007年版的表10）； g） 增加了全切削刃字母代号"F"见7.4)； h) 增加了附录C(见附录C)。 本文件使用翻译法等同采用ISO1832：2017《切削刀具用可转位刀片型号表示规则》。 与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T2075一2007切削加工用硬切削材料的分类和用途大组和用途小组的分类代号 (ISO513:2004,IDT);
—GB/T12204—2010 ）金属切削基本术语（ISO3002-1:1982;ISO3002-3：1984;ISO3002-4：
1984,MOD); —GB/T21951—2008 8镶或整体立方氮化硼刀片尺寸（ISO16462：2004，MOD)；
GB/T21952—2008 8镶聚晶金刚石刀片尺寸（ISO16463：2004，MOD）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国有色金属工业协会提出。 本文件由全国有色金属标准化技术委员会（SAC/TC243)归口。 本文件主要起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司、株洲欧科亿数控
精密刀具股份有限公司、崇义章源钨业股份有限公司。
本文件主要起草人：梁鸿、刘铁梅、邹建平、王杰伟、袁美和、李树强、徐国钻、钟志强。 本文件及其所代替文件的历次版本发布情况为：一本文件于1980年首次发布，1987年第一次修订，2007年第二次修订，本次为第三次修订。
1 GB/T 2076—2021/IS01832:2017
切削刀具用可转位力片型号表示规则
1范围
本文件规定了切削刀具用硬质合金或其他切削材料的可转位刀片的型号表示规则本文件适用于切削刀具用硬质合金或其他切削材料的可转位刀片，还适用于镶有立方氮化硼及镶
聚晶金刚石的刀片。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO513切削加工用硬切削材料的分类和用途大组和用途小组的分类代号（Classificationand application of hard cutting materials for metal removal with defined cutting edgeDesignation of the maingroups and groups of application)
ISO3002-1切削和磨削加工的基本参数第1部分：切削刀具工作部分的几何参数通用术语、 基准坐标系、刀具和工作角度、断屑槽（Basicquantitiesincuttingandgrinding一Partl：Geometryof the active part of cutting toolsGeneral terms,reference systems,tool and working angles,chip breakers)
ISO16462镶或整体立方氮化硼刀片尺寸及类型（Cubicboronnitrideinserts，tippedorsolid- Dimensions,types)
ISO16463镶聚晶金刚石刀片尺寸及类型（Polycristallinediamondinserts，tippedDimensions types)
3术语和定义
本文件没有需要界定的术语和定义。
4型号表示规则
可转位刀片的型号表示规则用九个代号表征刀片的尺寸及其他特性。代号①～是必需的，代号
③和?在需要时添加。
按照ISO16462和ISO16463的规定，镶片式刀片的型号表示规则用十二个代号表征刀片的尺寸及其他特性。代号①～①和①、是必需的，代号③、③和在需要时添加，代号①、②用短横线“”隔开，见示例2。
除标准代号之外，制造商可以用补充代号③表示一个或两个刀片特征，以更好的描述其产品（如不同槽型）。该代号采用“_”与标准代号隔开，并不能含有③、、所用的字符。
建议不增加或扩展本文件规定的表示规则。如确实需要增加或扩展本表示规则中没有提供的代号，最好不采用增加位数的方式，而采用在相应的数位增加表示符号的方式，以保持与本文件的一致性。
1 GB/T2076—2021/ISO1832:2017
表 1
类别
字母代号
形状说明正六边形刀片
刀尖角， 120°
示意图
0
H
正八边形刀片
0
135°
P
108°
等边等角刀片
正五边形刀片
I
S
正方形刀片
90°
△
60°
T
正三角形刀片
C
80°
55°%
D
E
75°a
菱形刀片
II
等边不等角刀片
M
86°
V
35%
A
W
80°a
凸三角形刀片
L
90°
II
矩形刀片
等角不等边刀片
85°
A
IV
B
82°
不等边不等角刀片
平行四边形刀片
K
55°
R
圆形刀片
圆形刀片
V
所示刀尖角是指较小的角度。
3 GB/T2076—2021/ISO1832:2017
5.2 法后角代号（代号②表示规则）
表示刀片法后角的代号见表2。
表2 字母代号
常规刀片法后角，依托主切削刃（见表内示意图)从表内所列代号中选取。 如果所有的切削刃都用来做主切削刃（不管法后角是否不同），用较长一段切削刃的法后角来选择法后角表示代
号，这段较长的切削刃也被看作主切削刃，表示刀片长度（见代号③表示规则）。
A-3° B-5° C-7° D-15° E-20° F-25° G-30° N-0° P-11° O-其他需要专门说明的法后角
5.3尺寸允许偏差等级代号（代号③表示规则）
刀片尺寸包括：d（刀片内切圆直径）、s（刀片厚度）以及m。图1～图3三种图示情况的m值有所不同。表示刀片尺寸允许偏差等级的代号见表3。
图1第一种情况：刀片边为奇数，刀尖为圆角
图2第二种情况：刀片边为偶数，刀尖为圆角
